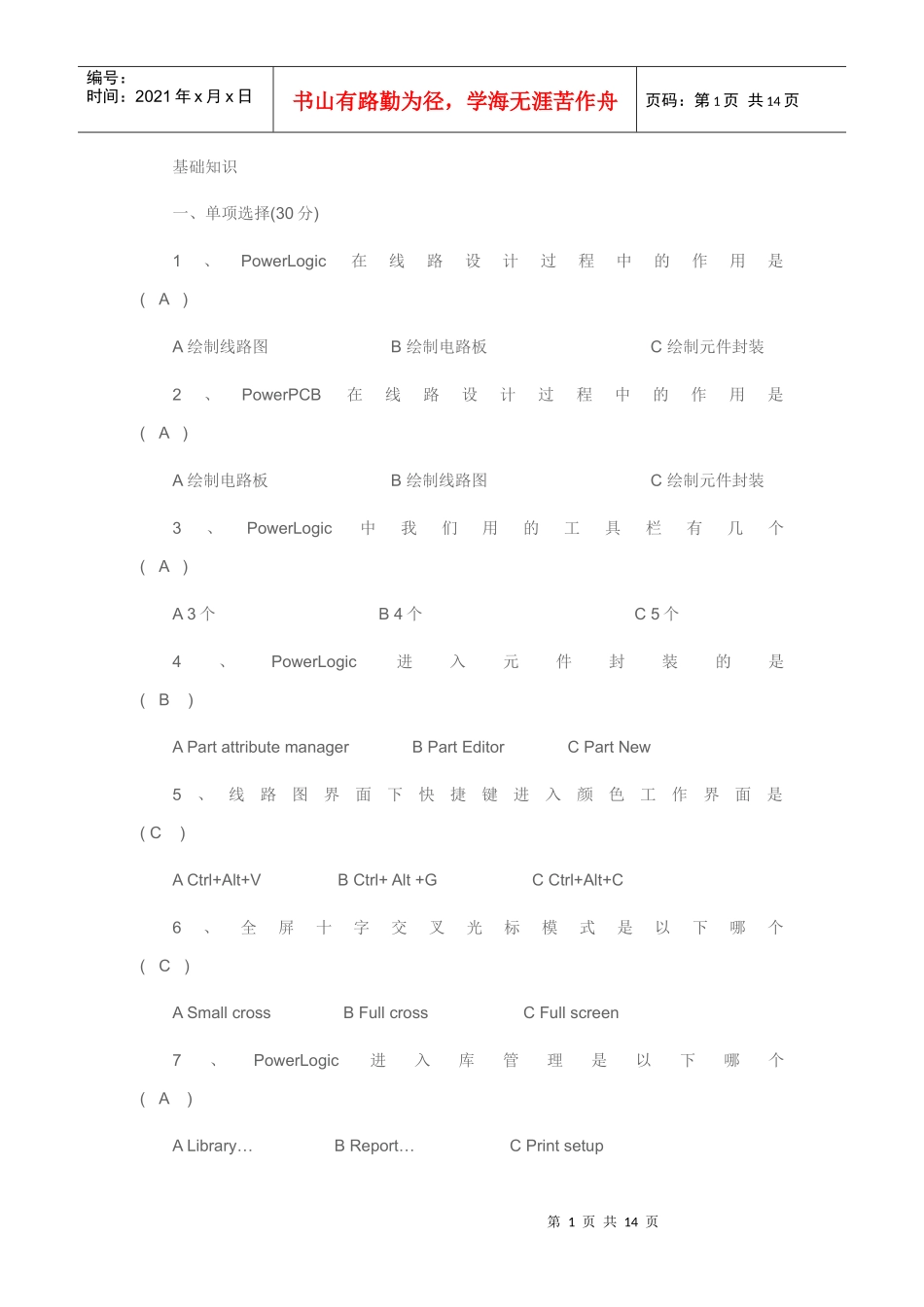

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页基础知识一、单项选择(30分)1、PowerLogic在线路设计过程中的作用是(A)A绘制线路图B绘制电路板C绘制元件封装2、PowerPCB在线路设计过程中的作用是(A)A绘制电路板B绘制线路图C绘制元件封装3、PowerLogic中我们用的工具栏有几个(A)A3个B4个C5个4、PowerLogic进入元件封装的是(B)APartattributemanagerBPartEditorCPartNew5、线路图界面下快捷键进入颜色工作界面是(C)ACtrl+Alt+VBCtrl+Alt+GCCtrl+Alt+C6、全屏十字交叉光标模式是以下哪个(C)ASmallcrossBFullcrossCFullscreen7、PowerLogic进入库管理是以下哪个(A)ALibrary…BReport…CPrintsetup第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页8、PowerLogic进入系统参数设定是(B)ASheers…BPreferences…CDesignRules…9、PowerLogic中总路线设计有几种类型(B)A1种B2种C3种10、PowerLogic中系统提供的地线形式有几种(C)A1种B2种C3种11、PowerLogic中以下哪一个是将网络表传导到POWERPCB(C)ARulestopcbBRulesfrompcbCSynchronizepcb12、在POWERPCB中系统提供了多少种单位进行换算(C)A1种B2种C3种13、在PowerLogic中文件导出形式有几种(A)A2种B3种C4种14、在PowerLogic中报表文件输出是以下哪个进入的(B)ALibrary…BReport…CPrintsetup15、在PowerLogic中输入备注是以下哪个(A)第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页AInsertnewobject…BInsertnewpcbobject…CInsertoldobject…16、Powerpcb安装运行环境的CPU要求最合理的是（B）APentium400MHZⅢ以上BPentium500MHZⅢ以上CPentium600MHZⅢ以上17、POWERPCB5。0在线路板设计时我们用的工具栏有几个(C)A3个B4个C5个18、线路板设计工作界面下以下哪个是表示层定义(A)ALayerDefinitionBPadstacksCDrillPairs19、线路板设计工作界面中对设计工具和修改工具的区别哪种说法是对的（C）A都能添加新的网络B都能删除元件C前两者都是错的20、线路板文件能否导出到Protel99文件（A）A能B不能21、线路板设计中全屏的快捷键是以下哪个（A）AHomeBPageUpCPageDown22、下列哪一个是正确表达了光标会自动定位在R1上，并高亮显示（C）ASRR1BRSR1CSSR123、下列哪个快捷键是进入系统参数设定的第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页（B）ACtrl+Alt+FBCtrl+Alt+GCCtrl+Alt+H24、公制的单位以下哪个表示正确的（B）AMilsBMetricCInches25、线路板设计中点击右键中以下哪个是代表选择元件（A）ASelectcomponentsBSelectClustersCSelectNets26、线路板设计中绘制多边形外框时因选择以下哪个（B）A{HH}B{HP}C{HR}27、线路板设计中钻孔层在哪一层（B）A23层B24层C25层28、线路板设计中哪个快捷键是表示添加走线（B）AF1BF2CF329、增加跳线的快捷键是（C）ACtrl+Alt+FBCtrl+Alt+GCCtrl+Alt+J30、线路板设计中以下哪个符号表示元件边框出错（C）A¤BC╳以上都不是第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页二、多项选择(60分，每题2分)1、以下哪些是PowerLogic的导出后缀名（AB）A.TXTB.OLEC.PT42、以下哪些是PowerLogic的光标模式（AC）ANormalBFullCrossCFullscreen3、以下是POWERPCB的主工作界面的有(ABC)A工作区域B原点C状态栏4、以下是POWERPCB的布线时提供走线的方式有(AB)A直角B对角和直角C任意角度和直角5、以下哪些是POWERPCB在导入的格式(ABC)A.ASCB.DXFC.OLE6、以下哪些是POWERPCB在导出的格式(ABC)A.ASCB.DXFC.OLE7、以下哪些是POWERPCB中元件库(Library)的内容(ABC)ADecalsBLinesCCAE8、以下说法正确的有(第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页A)APCB设计里有查找元件功能BPCB板走线时不能走直角C以上都对9、下列翻译正确的有（AB）AUndo=取消BCut=剪切CCopy=粘贴10、PCB设计中点击右键中以下翻译正确的有(AC)ASelectc...
