云南省昆明倘甸产业园区建筑工程土建监理实施细则VIP免费

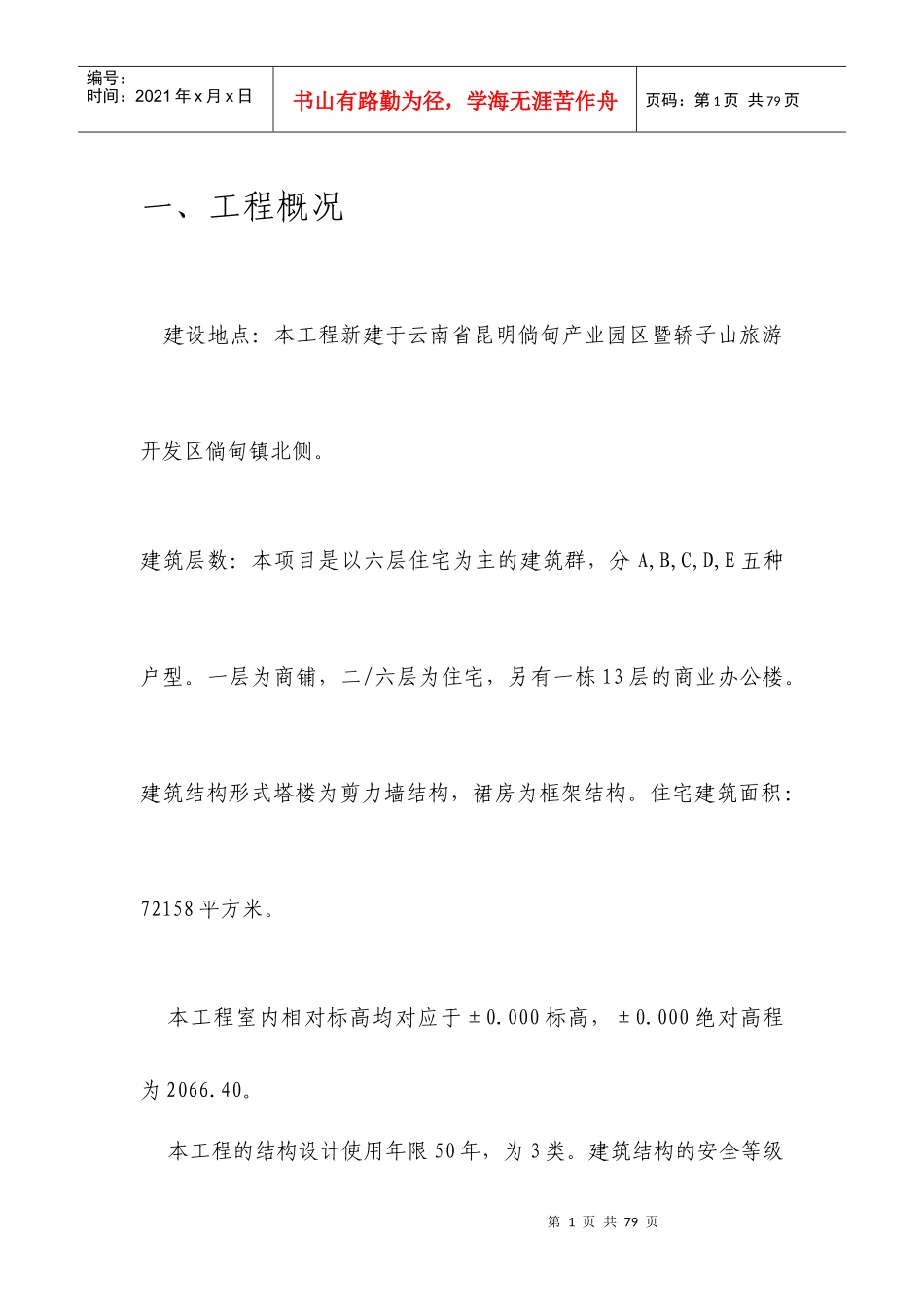

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页一、工程概况建设地点：本工程新建于云南省昆明倘甸产业园区暨轿子山旅游开发区倘甸镇北侧。建筑层数：本项目是以六层住宅为主的建筑群，分A,B,C,D,E五种户型。一层为商铺，二/六层为住宅，另有一栋13层的商业办公楼。建筑结构形式塔楼为剪力墙结构，裙房为框架结构。住宅建筑面积：72158平方米。本工程室内相对标高均对应于±0.000标高，±0.000绝对高程为2066.40。本工程的结构设计使用年限50年，为3类。建筑结构的安全等级第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页为二级；剪力墙抗震等级为二级；屋面框架（框架梁.柱）为一级；建筑耐火等级为二级；建筑抗震设防类别为丙类；抗震设防烈度为8度；地震加速度0.40g；地震分组为第二组；建筑物场地土类别为Ⅲ类。屋面防水等级为Ⅱ级。屋面防水使用年限为15年。参建单位：建设单位：昆明倘甸产业园区暨轿子山旅游开发区城乡建设局管理单位：昆明市重点工程建设办公室倘甸代建办公室A(o"M1+设计单位：云南省设计院:z-]0B5v;?监理单位：云南铁路工程监理有限责任公司$X(H2s"`*[(J8二、编制依据1.《房屋建筑工程施工旁站监理管理办法（试行）》（建设部[200]189号）2.《昆明市工程质量旁站监理检查细则暂行规定》（昆明市监理协会）3.《监理规划》4.设计文件及相关资料第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页5.现行相关验收规范、技术规程、标准和法律、法规及强制性标准条文，主要有：⑴《建设工程监理规范》GB50319-2000⑵《建筑工程施工质量验收统一标准》GB50300-2001⑶《混凝土结构工程施工质量验收规范》GB50204-2002⑷《钢筋焊接及验收规程》JGJ18-2003⑸《建筑地基基础工程施工质量验收规范》GB50202-2002⑹《建筑桩基技术规范》JGJ94-2008⑺《屋面工程质量验收规范》GB50207-2002⑻《地下防水工程质量验收规范》GB50208-2002⑼《工程建设标准强制性条文实施指南（施工安全部分）》（昆明市建设安全监督管理站）三、监理组织机构总监理工程师：张建新总监代表蒋亮第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页总监代表蒋亮土建监理工程师贾云超结构监理工程师杨建军给排水及电气监理工程师王少峰安全监理工程师张树昌试验监理工程师王应康测量监理工程师贾云超合同计量监理工程施元伟第5页共79页第4页共79页施工单位提供测量仪器及钢卷尺检定情况监理工程师检查仪器及钢卷尺鉴定证书质量控制：测设场地控制网主体结构测量放线控制建筑物定位、桩基坑放线控制进入主体结构施工测量控制内容：每层墙体、柱网以及轴线。每层竖向控制按照要求的沉降观测开挖基坑、基槽到达设计标高的控制基础测量防线质量控制通知施工单位将不符合要求仪器更换对测量放线进行签证认可编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页四、监理工作流程１、建筑施工测量监理工作流程图第6页共79页第5页共79页审查开工条件承包方地基处理施工监理工程师过程检查地基处理分项工程质量验收分项验收结果合格进入下道工序，否则要求重新整改复查基础工程承包单位施工监理工程师过程检查基础分项工程质量验收基础工程中间验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共79页２、地基与基础工程监理工作流程图３、土方工程监理工作流程图第7页共79页第6页共79页审查开工条件重点控制开挖标高，基坑底部原土的保护、稳定性及挖土操作的规范性定位放线及标高测量质量控制检验基底的土性，办理隐蔽验收签证，若基底土质与设计不符，承包方按照设计要求处理承包单位土方开挖施工监理人员进行过程检查土方分项工程质量验收合格土方工程完工重点审查深基坑支护方案、土层条件等审查开工条件主体工程施工监理工程师过程检查主体工程质量验收主体工程中间验收分项工程验收编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共79页４、...
