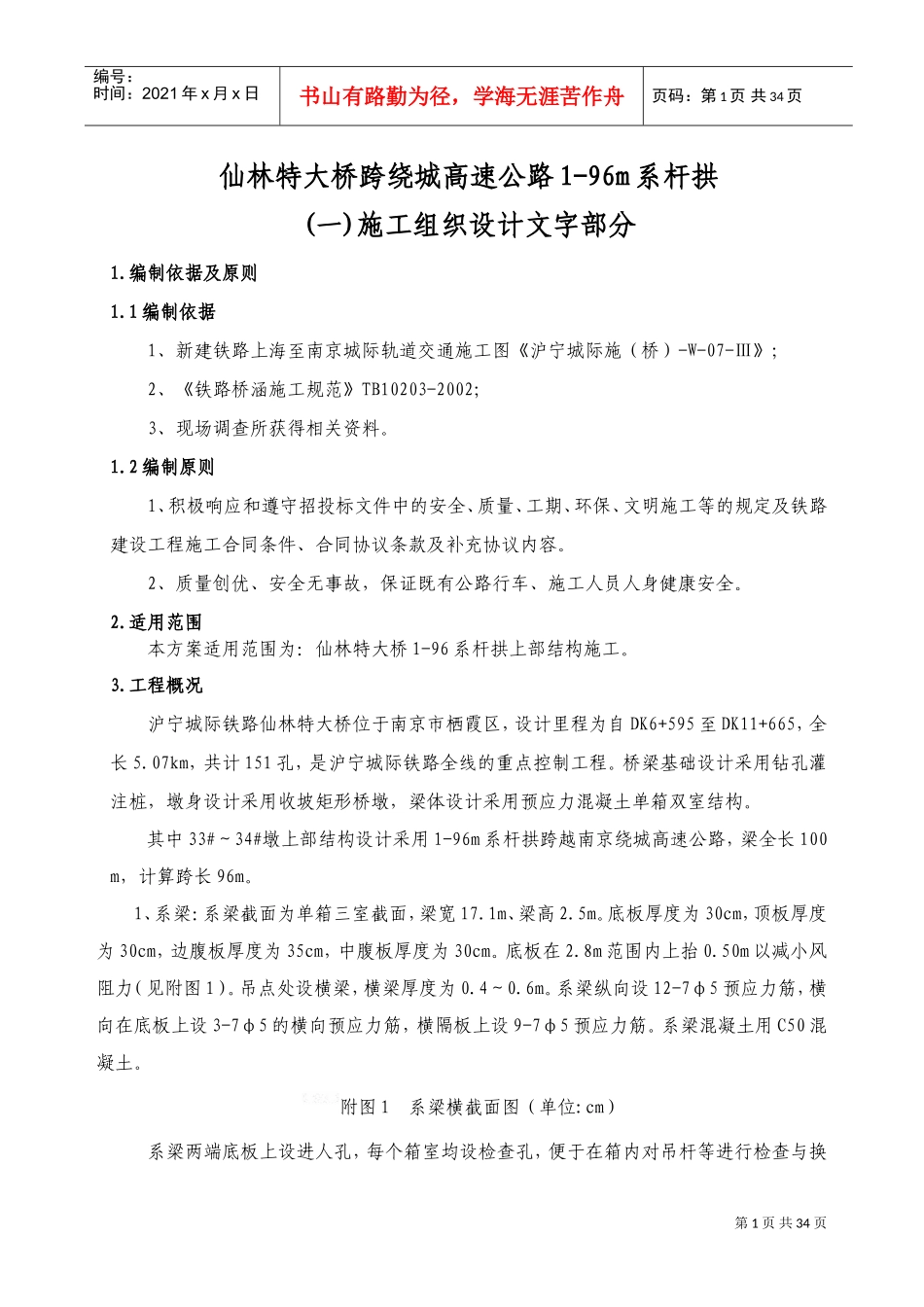

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页仙林特大桥跨绕城高速公路1-96m系杆拱(一)施工组织设计文字部分1.编制依据及原则1.1编制依据1、新建铁路上海至南京城际轨道交通施工图《沪宁城际施（桥）-W-07-Ⅲ》；2、《铁路桥涵施工规范》TB10203-2002；3、现场调查所获得相关资料。1.2编制原则1、积极响应和遵守招投标文件中的安全、质量、工期、环保、文明施工等的规定及铁路建设工程施工合同条件、合同协议条款及补充协议内容。2、质量创优、安全无事故，保证既有公路行车、施工人员人身健康安全。2.适用范围本方案适用范围为：仙林特大桥1-96系杆拱上部结构施工。3.工程概况沪宁城际铁路仙林特大桥位于南京市栖霞区，设计里程为自DK6+595至DK11+665，全长5.07km，共计151孔，是沪宁城际铁路全线的重点控制工程。桥梁基础设计采用钻孔灌注桩，墩身设计采用收坡矩形桥墩，梁体设计采用预应力混凝土单箱双室结构。其中33#～34#墩上部结构设计采用1-96m系杆拱跨越南京绕城高速公路，梁全长100m，计算跨长96m。1、系梁：系梁截面为单箱三室截面，梁宽17.1m、梁高2.5m。底板厚度为30cm，顶板厚度为30cm，边腹板厚度为35cm，中腹板厚度为30cm。底板在2.8m范围内上抬0.50m以减小风阻力（见附图1）。吊点处设横梁，横梁厚度为0.4～0.6m。系梁纵向设12-7φ5预应力筋，横向在底板上设3-7φ5的横向预应力筋，横隔板上设9-7φ5预应力筋。系梁混凝土用C50混凝土。附图1系梁横截面图（单位:cm）系梁两端底板上设进人孔，每个箱室均设检查孔，便于在箱内对吊杆等进行检查与换第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页索。底板上设截水槽、泄水孔，边腹板与中腹板上设通气孔。2、拱脚：拱脚顺桥向8.0m范围内设成实体段，横桥向宽度为17.1m，截面渐变处设倒角或过渡段。实体段内设9-7φ5的横向预应力筋，分上下两排布置分批张拉完成。拱脚混凝土分两次现浇，在现浇第一次混凝土前，应将拱肋钢管、加劲钢材等安放到位，二期恒载施工完成后浇筑第二次混凝土。3、拱肋：拱肋为平行拱肋，采用悬链线，矢跨比f/l=1/5，横截面为哑铃形钢管混凝土，按等截面布置，截面h=3.0m，钢管外径为1000mm，由厚16mm的钢板卷制而成，每根拱肋的两钢管之间用δ=16mm的腹板连接。每隔一段距离，在两腹板中焊接拉筋。每根拱肋的两钢管之间用钢板焊接形成哑铃形。钢管内充C55无收缩混凝土填，钢管及钢板采用Q345q-D和Q235q－o钢材。4、吊杆：吊杆布置采用尼尔森体系，在吊杆平面内，吊杆水平夹角在50.978°～65.384°之间；横桥向水平夹角为90°。吊杆间距为8米，两交叉吊杆之间的横向中心距为340mm。吊杆均采用127根φ7高强低松弛镀锌平行钢丝束，冷铸镦头锚，索体采用PES（FD）低应力防腐索体，并外包不锈钢防护。吊杆的疲劳应力幅为100MPa，在主+附作用下的最大应力幅值为126MPa。5、横撑：两拱肋之间共设五道横撑，拱顶处设X型撑，拱顶至两拱脚间设4道K型横撑。横撑由φ500、φ400和φ360mm的圆形钢管组成，钢管内部不填混凝土，其内外表面均需作防腐处理。6、支座：拱桥设四个27500kN的支座，由两个单向活动支座和两个多向活动支座组成，单向活动支座设在下坡端桥墩上。在桥墩两端对应简支梁固定支座侧设横向限位装置，以适应轨道横向要求。7、桥面系及检查设备：桥面系布置同本桥所处区段标准布置形式，人行道板下面可铺设通信、信号电缆。拱肋上部设检查人行步梯和护栏。系梁在靠近拱脚的箱梁中室底板设80×80cm进人孔，在中腹板上设Φ80cm检查孔、在横梁中部设80×100cm检查孔并贯通主梁，系梁底板采用活动检查设备检查。4．总体施工方案系梁施工横向采用530ø螺旋管搭设7个临时支墩，纵向用贝雷梁跨越，系梁在贝雷梁顶现浇；系梁浇筑完成后，在系梁顶面搭设拱肋安装膺架，用50t汽车吊进行拱肋安装；第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页拱肋混凝土压注采用4台砼地泵自拱脚向拱顶一次压注成型；拱肋砼压注完成后用50t汽车吊自上向下安装吊杆，按照设计要求张拉吊杆，最后一...
