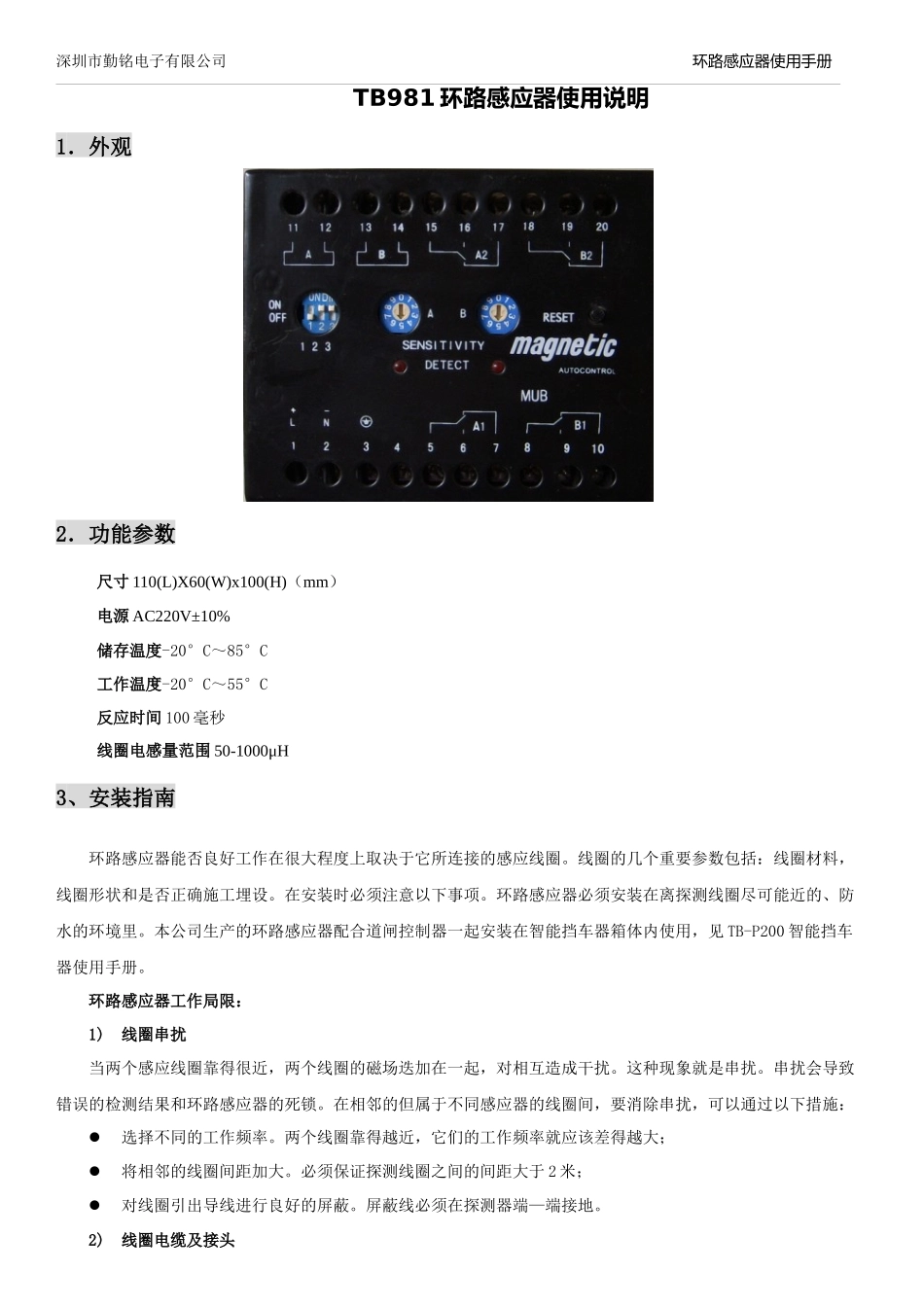

深圳市勤铭电子有限公司环路感应器使用手册TB981环路感应器使用说明1．外观2．功能参数尺寸110(L)X60(W)x100(H)（mm）电源AC220V±10%储存温度-20°C～85°C工作温度-20°C～55°C反应时间100毫秒线圈电感量范围50-1000μH3、安装指南环路感应器能否良好工作在很大程度上取决于它所连接的感应线圈。线圈的几个重要参数包括：线圈材料，线圈形状和是否正确施工埋设。在安装时必须注意以下事项。环路感应器必须安装在离探测线圈尽可能近的、防水的环境里。本公司生产的环路感应器配合道闸控制器一起安装在智能挡车器箱体内使用，见TB-P200智能挡车器使用手册。环路感应器工作局限：1)线圈串扰当两个感应线圈靠得很近，两个线圈的磁场迭加在一起，对相互造成干扰。这种现象就是串扰。串扰会导致错误的检测结果和环路感应器的死锁。在相邻的但属于不同感应器的线圈间，要消除串扰，可以通过以下措施：选择不同的工作频率。两个线圈靠得越近，它们的工作频率就应该差得越大；将相邻的线圈间距加大。必须保证探测线圈之间的间距大于2米；对线圈引出导线进行良好的屏蔽。屏蔽线必须在探测器端—端接地。2)线圈电缆及接头第2页共6页45度倒角车流方向0.8米根据路面宽度面定最小间距：2米（路宽2米时）3米（路宽4米时）300mm300mm编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页线圈电缆和接头最好采用0.75高温单芯多股铜导线。在电缆和接头之间最好不要有接线处。如果必须有接线端，也要保证连接可靠，用烙铁将它们焊接起来，并且做好防水处理。3)线圈形状除非条件不允许，探测线圈应该是长方形。两条长边与金属物运动方向垂直，彼此间距推荐为0.8-1米。长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米（如果路面很宽，有4米以上，可以考虑将线圈离两边的距离适当增加，但最好不要大于1米）。线圈的圈数一般根据线圈的大小而略有不同，在现场的施工中按粗略的估算方法来计算，一般推荐使用10平方米计算法：用10除以线圈的面积，然后四舍五入就是应该绕制的圈数。4）线圈安装要领线圈埋设首先要出切石机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度一般为4毫米，深度30到50毫米。同时还要为线圈引线切割出一条通到路边的槽。具体如下图所示：在埋设电缆时，要留出足够的长度以便连接到环路感应器，又能保证中间没有接头。绕好线圈电缆以后，将电缆通过引出线槽连出。输出引线是紧密双绞的形式，最少1米20次双较。引线最大长度不应超过20米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。埋好线圈以后，用水泥或沥青封上。4、使用方法说明1）．硬件安装把HRB环路感应器安装在DIN导轨上，图一是HRB面板示意图，表一是HRB引线端子说明；参看图一和表一接好引线；确认接线正确后，通电调试。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页表一HRB引线端子说明图一HRB面板图2）、工作频率设定线圈频率的调整需在电路板上的两个DIP开关进行设置，如进行调整，面板必须打开（松开左右两边的锁紧螺丝）。两个通道可分别设置不同的频率。OFF位置：表示高频工作方式ON位置：表示低频工作方式；开关2用于通道A，开关1用于通道B。当两个邻近线圈相互干扰时，需要进行频率切换，一个检测器可以被设置到“ON”，另外一个为“OFF”，以使邻近的两个线圈频率不同。当只有一个线圈被使用时，就不第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页必进行频率调整了。频率开关的位置有任何改变之后，要按复位开关执行复位操作。3）灵敏度调整HRB-2环路感应器检测灵敏度每通道分为9级，可通过前面板上的两旋钮来设定，“9”级为最高级，“1”级为最低级，“0”级为专供线频率测量不用于灵敏度调整（参看表二）。通常情况调为第5级。表二灵敏度数值表4）复位开关当HRB加电时，它会自动调节到所连接的线圈。当改变了HRB上的频率开关设置，或是改变了线圈的位置或形状，必须从新调谐。按下复位开关即可从新调谐。5...
