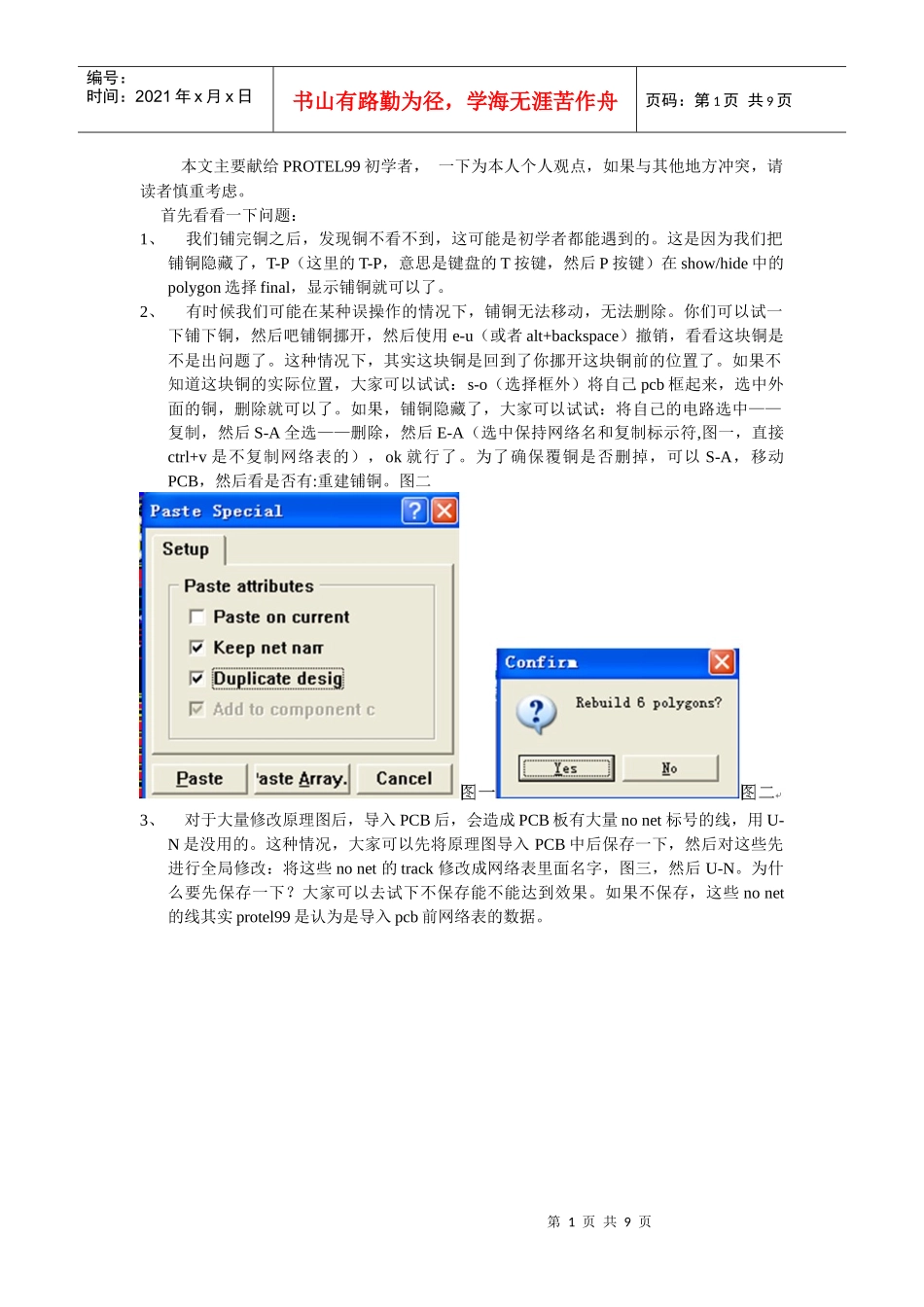

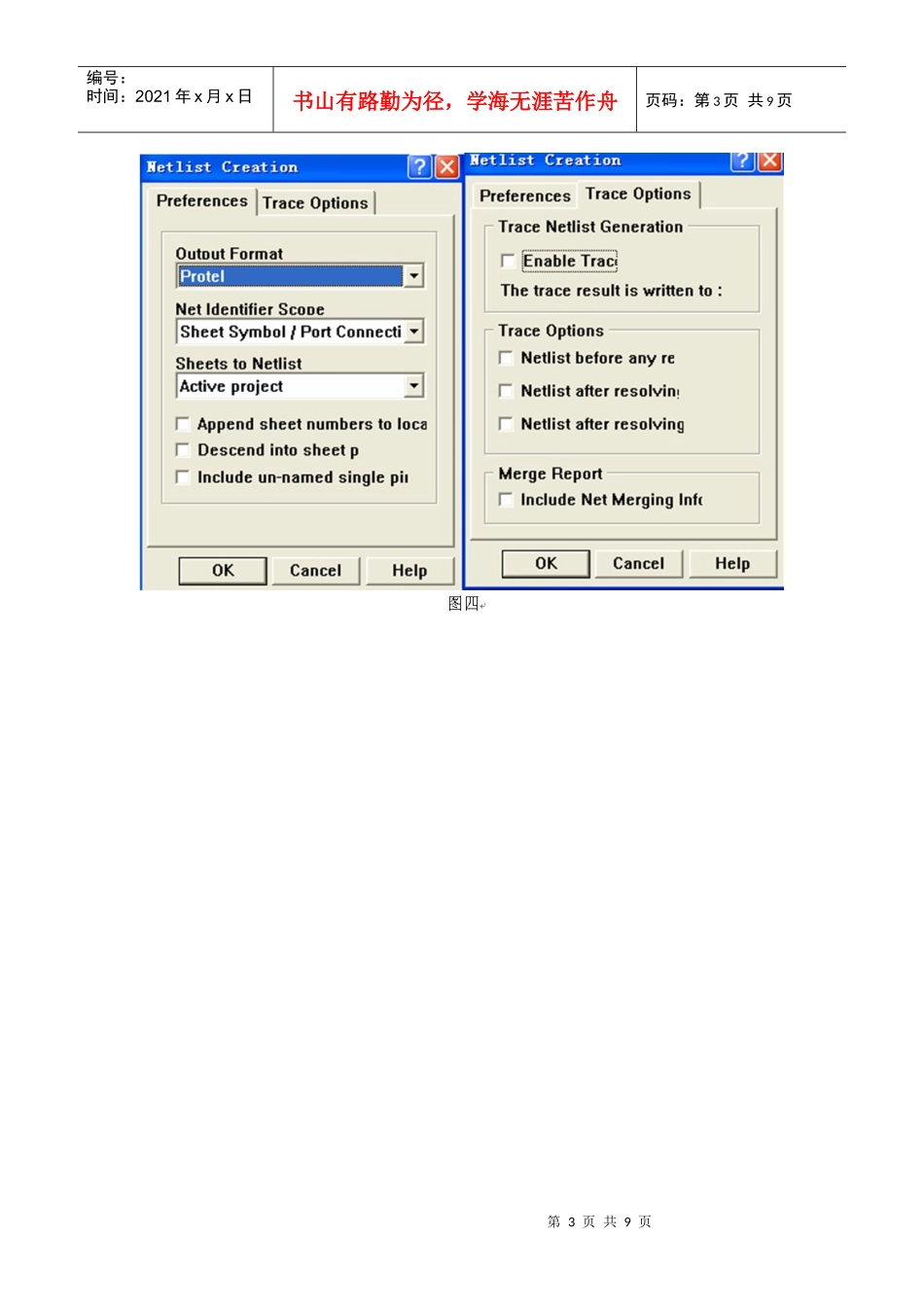

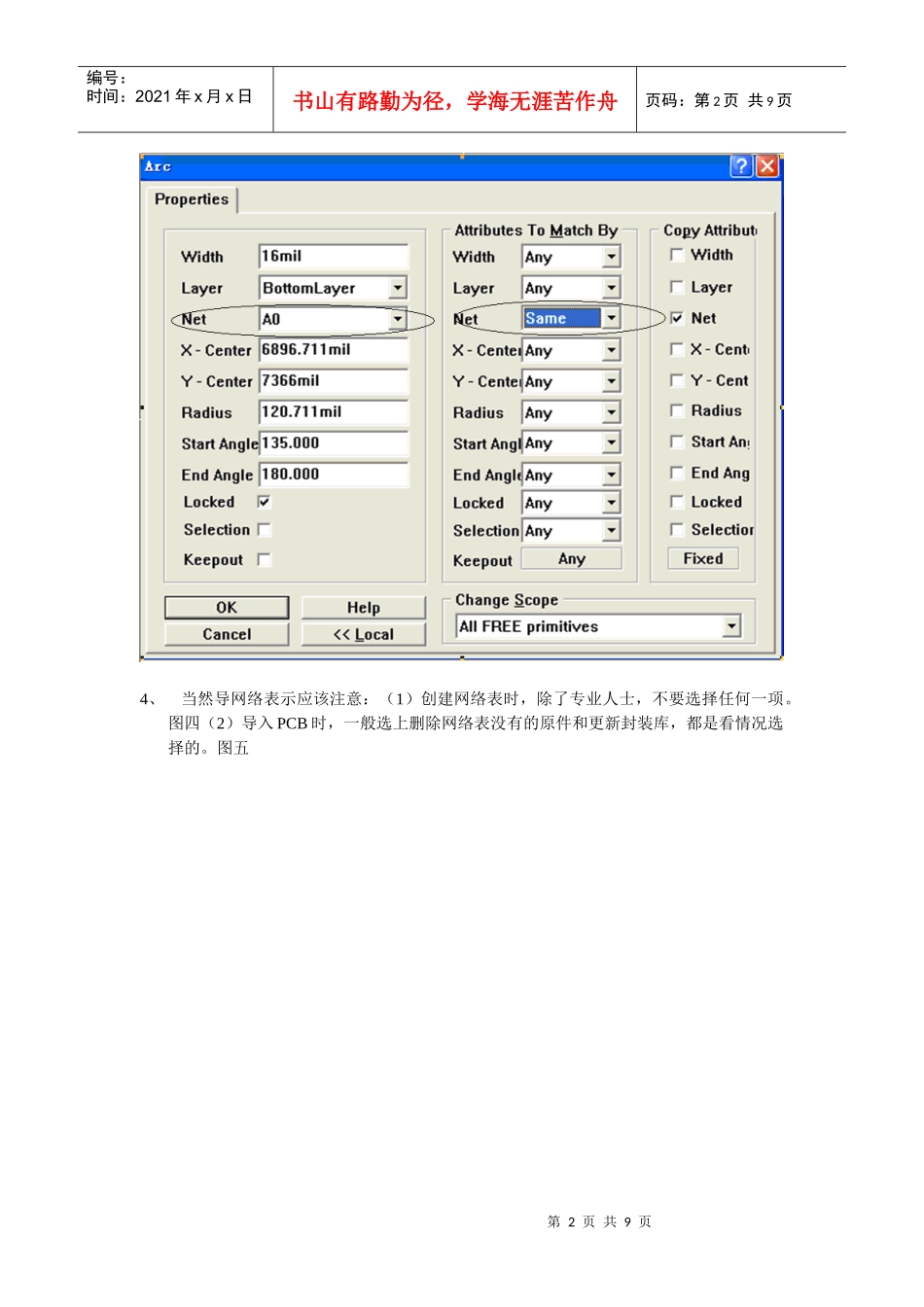

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页本文主要献给PROTEL99初学者，一下为本人个人观点，如果与其他地方冲突，请读者慎重考虑。首先看看一下问题：1、我们铺完铜之后，发现铜不看不到，这可能是初学者都能遇到的。这是因为我们把铺铜隐藏了，T-P（这里的T-P，意思是键盘的T按键，然后P按键）在show/hide中的polygon选择final，显示铺铜就可以了。2、有时候我们可能在某种误操作的情况下，铺铜无法移动，无法删除。你们可以试一下铺下铜，然后吧铺铜挪开，然后使用e-u（或者alt+backspace）撤销，看看这块铜是不是出问题了。这种情况下，其实这块铜是回到了你挪开这块铜前的位置了。如果不知道这块铜的实际位置，大家可以试试：s-o（选择框外）将自己pcb框起来，选中外面的铜，删除就可以了。如果，铺铜隐藏了，大家可以试试：将自己的电路选中——复制，然后S-A全选——删除，然后E-A（选中保持网络名和复制标示符,图一，直接ctrl+v是不复制网络表的），ok就行了。为了确保覆铜是否删掉，可以S-A，移动PCB，然后看是否有:重建铺铜。图二3、对于大量修改原理图后，导入PCB后，会造成PCB板有大量nonet标号的线，用U-N是没用的。这种情况，大家可以先将原理图导入PCB中后保存一下，然后对这些先进行全局修改：将这些nonet的track修改成网络表里面名字，图三，然后U-N。为什么要先保存一下？大家可以去试下不保存能不能达到效果。如果不保存，这些nonet的线其实protel99是认为是导入pcb前网络表的数据。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4、当然导网络表示应该注意：（1）创建网络表时，除了专业人士，不要选择任何一项。图四（2）导入PCB时，一般选上删除网络表没有的原件和更新封装库，都是看情况选择的。图五第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5、如果我们封装库里面有某个原件封装库，而导入网络表时报错——某原件封装库不存在，你可以去打开封装库里面点击一下updata，然后在去导入，应该可以了。6、有时候我们会发现这么个现象：我们检查电路的时候，发现图六的情况，而利用T-D-alt+r检查的时候，却不报错。这种情况发生在铺铜，有块铜并没有和主体铜连接。其实这是因为protel99在检查时，只检查网络表里面的gnd是否连接在一起。其实图六中，这块铜没有连接在任何引脚上。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页7、对于一些插件式原件，我们可以在其背面还能放一些原件，或者有些原件还可以在其下放一些原件，但是我们放原件时可能会报错，这个可以在T-D，on-line选项中，取消原件空隙（componentclearance前面的钩去掉）。但是用的时候一定要小心，PCB布完局后，检查一下各个元器件是否碰到。图七图八。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页8、网络表导入PCB板时，有些原件可能不在PCB界面内。这种情况，大家可以试试S-A全选，然后将能选中的原件拖到PCB宽阔的地方，然后再次导入。好习惯就是：先在PCB中keepout层先画一个框，然后在导入网络表。9、在铺地时，打开D-R中manufacturing里面的polygonconnectstyle规则，一般将铺铜与引脚的连接设为24mil。如果觉得PCB线容易断，可以使用T-T（泪滴）来实现各个焊盘以及过孔与track充分连接。下面简略说下画PCB流程。原理导入PCB中后：一、第一件事就是要将原理图中各个模块的封装分离开来，比如电源模块，输入输出模块等,当然有些模块以前已经完成连线，这可以直接利用。二、模块分离开后，就是布局。如果机械结构是根据PCB板来设计，对PCB没什么要求的情况下，这种情况下我们主要考虑的是干扰和如何好布线而设计PCB布局。如主控芯片放在中心，然后将各个模块围绕这个IC摆放，这样就比较好走线。当然，可能我们会遇到成品板的修改，这种情况下，...
