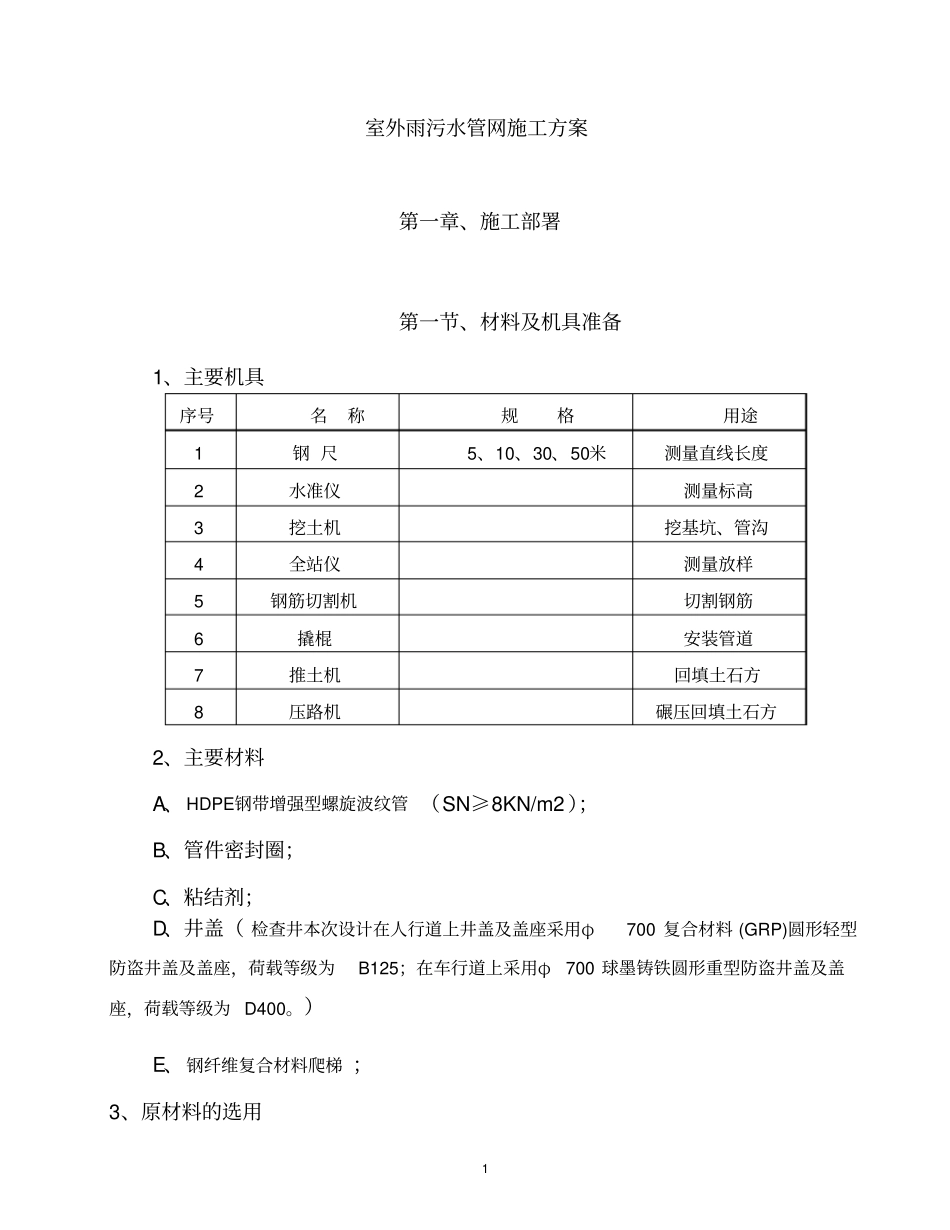

1室外雨污水管网施工方案第一章、施工部署第一节、材料及机具准备1、主要机具序号名称规格用途1钢尺5、10、30、50米测量直线长度2水准仪测量标高3挖土机挖基坑、管沟4全站仪测量放样5钢筋切割机切割钢筋6撬棍安装管道7推土机回填土石方8压路机碾压回填土石方2、主要材料A、HDPE钢带增强型螺旋波纹管（SN≥8KN/m2）；B、管件密封圈；C、粘结剂；D、井盖（检查井本次设计在人行道上井盖及盖座采用φ700复合材料(GRP)圆形轻型防盗井盖及盖座，荷载等级为B125；在车行道上采用φ700球墨铸铁圆形重型防盗井盖及盖座，荷载等级为D400。）E、钢纤维复合材料爬梯；3、原材料的选用21）本工程使用的工程材料，除应由厂家提供的质保书外，还应按设计、施工规范进行抽样检验，并提前向有关部门进行材料报验。2）所有材料规格样式选定前应由总包、监理、业主三方同意。第二节、施工作业条件1、认真作好设计图纸会审，认真熟悉施工图纸及有关技术资料。2、认真作好技术、质量、安全交底，并认真熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3、有经批准的施工方案或施工组织设计。4、清除作业施工场地的障碍物。5、管材、配件及辅助材料均须进场到位。6、管材及机具均须备齐，并经检验合格并运进现场。第三节、主要施工顺序现场目前能施工的只有二级干管，一级干管待重新复测设计后施工，需要合理安排施工顺序，才能保证正常施工，拟采用如下施工顺序：1、主要施工顺序：二级干管--主干管2、管网施工顺序：管道基槽开挖-基础-管道安装-回填。第四节、施工工期安排根据业主合同工期要求，本工程工期为180天，计划开工日期：2015年1月15日，计划完工日期：2015年7月14日二级干管4#线：2015年1月15日～2015年3月15日一级干管：2015年3月16日～2015年7月14日3第五节、施工工艺流程定位放线——管沟开挖——管道基础施工——下管和稳管——管道连接（接口）——砌筑附属构筑物——验收——收方——土方回填。第六节、工程质量控制一、原材料报验用于本工程的相关材料，进场后应先向监理工程师报验，合格后方可使用在工程上。二、工序报验各道施工工序完成后，应事先向监理工程师报验，经现场复核合格后方可进入下道工序施工。第二章、施工方法及质量保证技术措施第一节、施工测量一、施工测量放线1、距离测量：仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核），二次读数较差不大于10mm。小范围距离测量采用普通钢尺测距，主要技术要求须满足规范的规定。（1）采用坐标、全站仪测量法，测速快、准确和操作简便；能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，4缩短施测工期。在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。（2）采用全站仪专项功能,通过对两个已知点的观测,得出仪器点的坐标；采用全站仪的测量距离专项功能，在测临时站点到两已知观测点的距离时加测一个角度，即测站点放在待定点上,在测距离的同时观测该点到两个已知控制点的夹角，这样也可以得出仪器点的坐标。施工控制网的测量成果为满足要求宜采用较高精密度等级，平面控制网按一级导线网控制；高程控制网按四等水准测量控制。做好各施工控制点的保护工作，竖立明显的标牌，以防止损坏。根据施工控制网测放出管道中心线的位置，并进行各部位水准测量工作。控制桩采用双后视极坐标测量的方法进行测放，测量精密度需满足招标文件的有关技术要求，所有测量数据及成果报送监理审核签认方可使用。（3）管道的起点、终点及转折点称为管道的重点，管道中线定位就是将主点位置测设到地面上去，并用本桩标定。管线起点及各转折点定出以后，从线路起点开始量距，沿管道中线检查井位置钉一木桩。根据管线的起点和各沟的挖土中心线，一般每20m测设一点，中心线的投点容差为±10mm，量灰线标明开挖边界...
