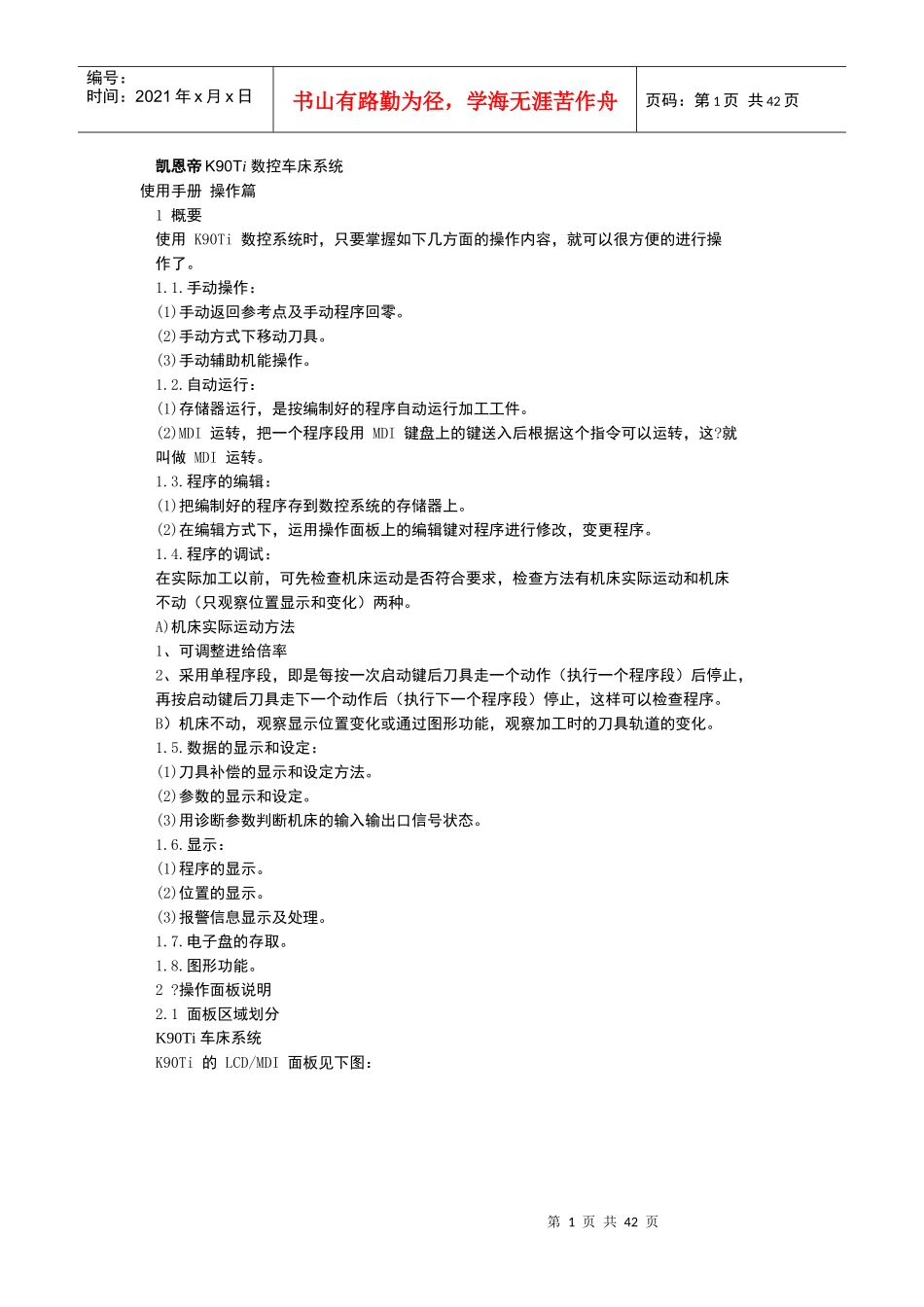

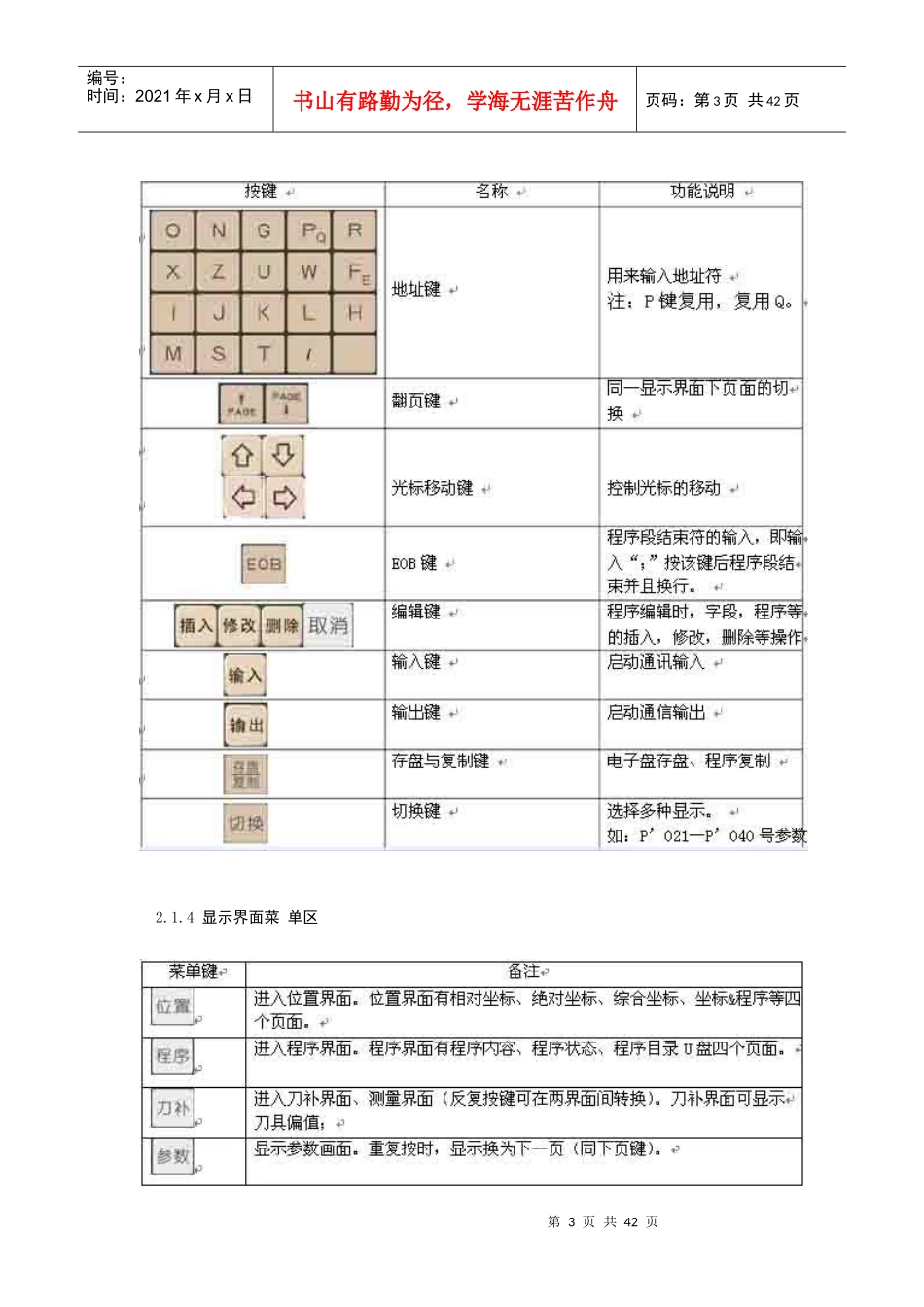

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页凯恩帝K90Ti数控车床系统使用手册操作篇1概要使用K90Ti数控系统时，只要掌握如下几方面的操作内容，就可以很方便的进行操作了。1.1.手动操作：(1)手动返回参考点及手动程序回零。(2)手动方式下移动刀具。(3)手动辅助机能操作。1.2.自动运行：(1)存储器运行，是按编制好的程序自动运行加工工件。(2)MDI运转，把一个程序段用MDI键盘上的键送入后根据这个指令可以运转，这?就叫做MDI运转。1.3.程序的编辑：(1)把编制好的程序存到数控系统的存储器上。(2)在编辑方式下，运用操作面板上的编辑键对程序进行修改，变更程序。1.4.程序的调试：在实际加工以前，可先检查机床运动是否符合要求，检查方法有机床实际运动和机床不动（只观察位置显示和变化）两种。A)机床实际运动方法1、可调整进给倍率2、采用单程序段，即是每按一次启动键后刀具走一个动作（执行一个程序段）后停止，再按启动键后刀具走下一个动作后（执行下一个程序段）停止，这样可以检查程序。B）机床不动，观察显示位置变化或通过图形功能，观察加工时的刀具轨道的变化。1.5.数据的显示和设定：(1)刀具补偿的显示和设定方法。(2)参数的显示和设定。(3)用诊断参数判断机床的输入输出口信号状态。1.6.显示：(1)程序的显示。(2)位置的显示。(3)报警信息显示及处理。1.7.电子盘的存取。1.8.图形功能。2?操作面板说明2.1面板区域划分K90Ti车床系统K90Ti的LCD/MDI面板见下图：第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页2.1.1LCD液晶屏显示区K90Ti数控系统采用7.4英寸单色液晶屏显示。2.1.2前置串口、U盘接口区为了使用户的使用方便，本系统前后均有串口接口，并增加U盘功能。2.1.3编辑键盘区第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页2.1.4显示界面菜单区第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页2.1.5机床面板区第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页注：1.手动方式下轴旋转后，如果按任何主轴键（正转，反转，停止，点动），都会使主轴停止。自动方式下：主轴旋转后，指定当前旋转的反向时，报警，暂停程序执行。2.快速倍率增、减键：可对下面的快速进给速度进行100%、50%、25%的倍率或者为FO的值上。(1)G00快速进给(2)?固定循环中的快速进给(3)G28时的快速进给(4)?手动快速进给(5)?手动返回参考点的快速进给例：当快速进给速度为6米/分时，如果倍率为50%，则速度为3米/分。2.2操作方式概述K90Ti系统有编辑、自动、录入、机械回零、单步/手轮、手动等六种操作方式。第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页1.编辑操作方式在编辑操作方式下，可以进行加工程序的建立、删除和修改等操作。2.自动操作方式在自动操作方式下，自动运行程序。3.录入操作方式在录入操作方式下，可进行参数的输入以及指令段的输入和执行。4.机械回零操作方式在机械回零操作方式下，可分别执行X、Z轴回机械零点操作。5.手轮/单步操作方式在单步/手轮进给方式中，CNC按选定的增量进行移动。6.手动操作方式在手动操作方式下，可进行手动进给、手动快速、进给倍率调整、快速倍率调整及主轴启停、冷却液开关、润滑液开关、主轴点动、手动换刀等操作。2.3液晶屏亮度调整本系统的液晶画面亮度可根据用户的需求进行调整，具体步骤如下：方法一：重复按键(也可在位置页面按翻页键)进入”相对坐标”页面、任意方式下，按或键，使之闪烁，这时，按键或者键，即可调节亮度。方法二：任何页面，任何方式下，按住键，同时按光标键或者键，即可调节亮度。注：液晶的显示亮度与温度有较大的关系，在不同环境下，可根据实际情况进行调整。2.4显示界面及数据的修改和设置K90Ti有位置界面、程序界面等8个界面，每个界面下有多个显示页面。各界面（页面）与操作方式独立。2.4.1位置界面按键进入...
