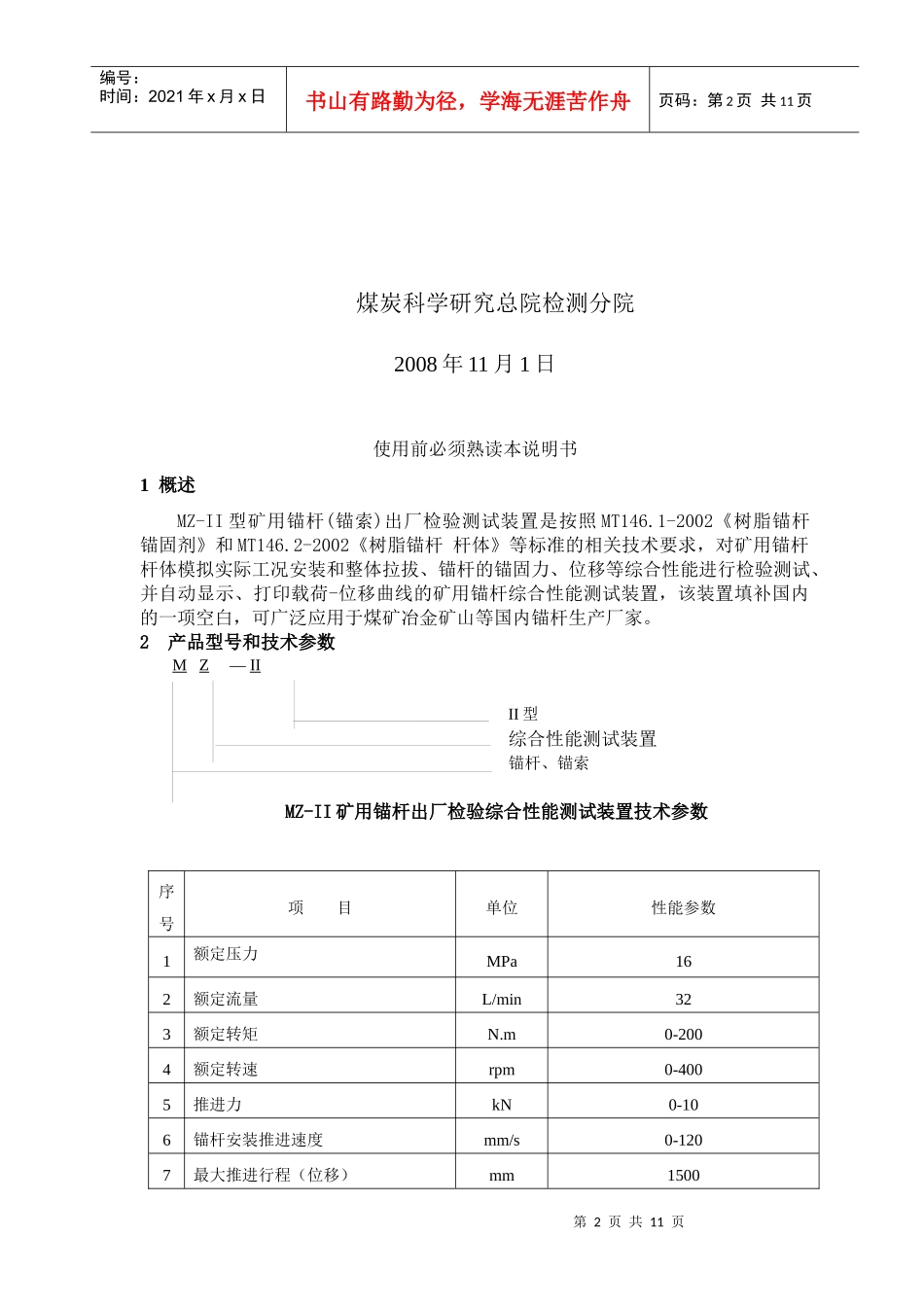

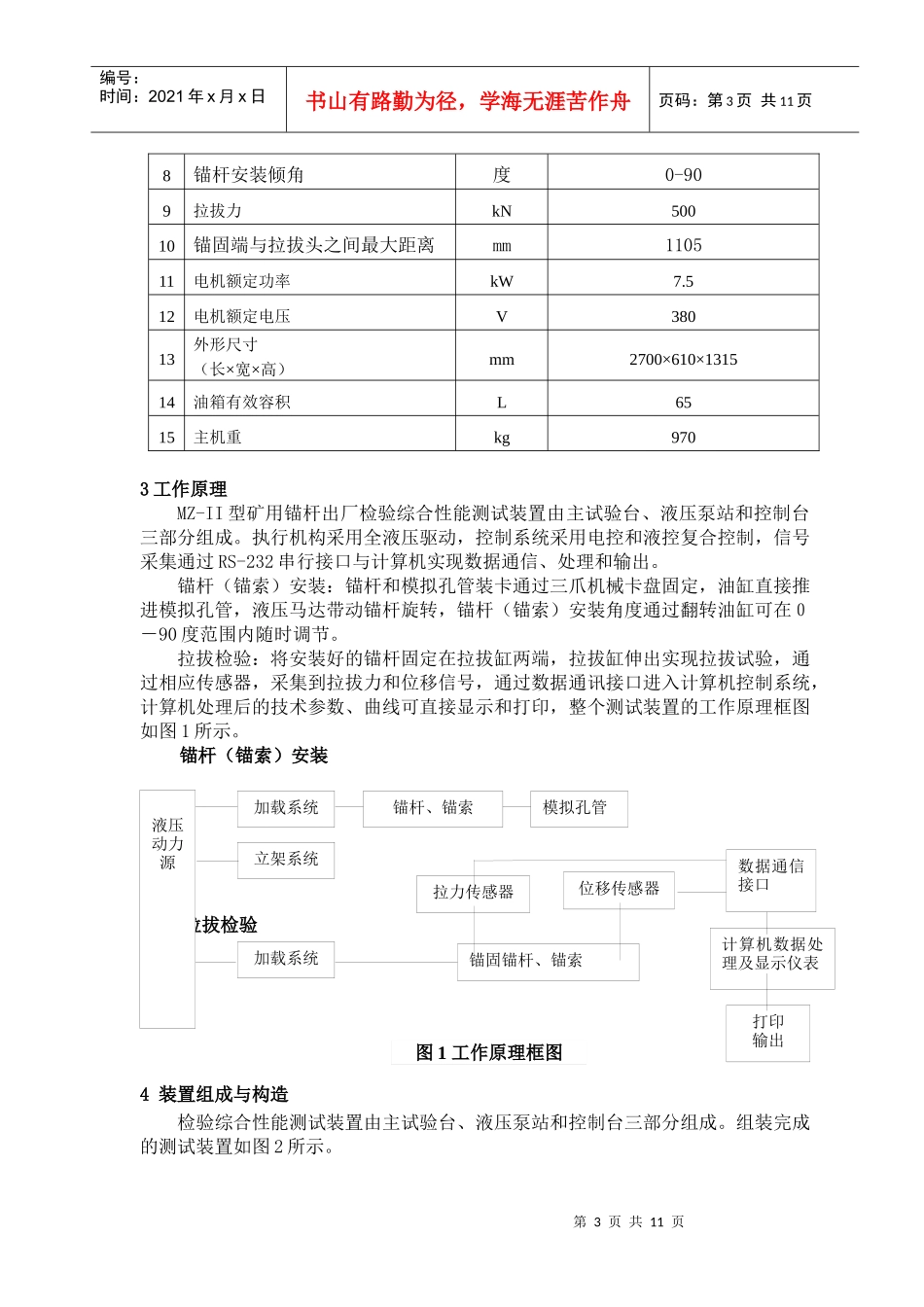

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页MZ-II型矿用锚杆出厂检验综合性能测试装置使用说明书第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页煤炭科学研究总院检测分院2008年11月1日使用前必须熟读本说明书1概述MZ-II型矿用锚杆(锚索)出厂检验测试装置是按照MT146.1-2002《树脂锚杆锚固剂》和MT146.2-2002《树脂锚杆杆体》等标准的相关技术要求，对矿用锚杆杆体模拟实际工况安装和整体拉拔、锚杆的锚固力、位移等综合性能进行检验测试、并自动显示、打印载荷-位移曲线的矿用锚杆综合性能测试装置，该装置填补国内的一项空白，可广泛应用于煤矿冶金矿山等国内锚杆生产厂家。2产品型号和技术参数MZ—IIII型综合性能测试装置锚杆、锚索MZ-II矿用锚杆出厂检验综合性能测试装置技术参数序号项目单位性能参数1额定压力MPa162额定流量L/min323额定转矩N.m0-2004额定转速rpm0-4005推进力kN0-106锚杆安装推进速度mm/s0-1207最大推进行程（位移）mm1500第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页8锚杆安装倾角度0-909拉拔力kN50010锚固端与拉拔头之间最大距离mm110511电机额定功率kW7.512电机额定电压V38013外形尺寸（长×宽×高）mm2700×610×131514油箱有效容积L6515主机重kg9703工作原理MZ-II型矿用锚杆出厂检验综合性能测试装置由主试验台、液压泵站和控制台三部分组成。执行机构采用全液压驱动，控制系统采用电控和液控复合控制，信号采集通过RS-232串行接口与计算机实现数据通信、处理和输出。锚杆（锚索）安装：锚杆和模拟孔管装卡通过三爪机械卡盘固定，油缸直接推进模拟孔管，液压马达带动锚杆旋转，锚杆（锚索）安装角度通过翻转油缸可在０－90度范围内随时调节。拉拔检验：将安装好的锚杆固定在拉拔缸两端，拉拔缸伸出实现拉拔试验，通过相应传感器，采集到拉拔力和位移信号，通过数据通讯接口进入计算机控制系统，计算机处理后的技术参数、曲线可直接显示和打印，整个测试装置的工作原理框图如图1所示。锚杆（锚索）安装拉拔检验4装置组成与构造检验综合性能测试装置由主试验台、液压泵站和控制台三部分组成。组装完成的测试装置如图2所示。图1工作原理框图液压动力源加载系统模拟孔管锚杆、锚索加载系统拉力传感器位移传感器锚固锚杆、锚索计算机数据处理及显示仪表打印输出立架系统数据通信接口第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图2锚杆检验综合性能测试装置结构总图4.1主试验台主试验台由推进系统、旋转系统、立架系统和拉拔系统组成。主试验台结构见图3所示。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页图3主试验台4.1.1推进系统推进系统的功能是使模拟孔管做轴向运动，从而实现锚杆（锚索）的安装。推进系统主要滑动架、推进油缸及三爪机械卡盘等部件组成。油缸推进速度通过旁路节流调速控制，从而更好的控制了锚杆推进速度，使整个测试装置的结构更加合理。推进系统中的模拟孔管通过三爪机械卡盘固定。4.1.2旋转系统旋转系统的功能是通过液压马达的旋转带动锚杆的转动，本测试装置中液压马达的旋转速度可通过旁路节流调速控制实现无极调速。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页4.1.3立架系统由于锚杆（锚索）在安装过程中需要不同的安装角度，为模拟此实际安装工况，本设计采用翻转油缸带动架体翻转。通过翻转油缸的伸缩可使固定于架体上的模拟孔管和锚杆翻转，从而达到不同安装角度的要求，安装角度可在（0－90）度范围内任意调节。4.1.4拉拔系统拉拔系统是指在拉拔试验中对锚杆（锚索）锚固力、位移进行测试的装置，主要由张拉缸、拉力和位移传感器组成。该装置克服了普通张拉器张拉位移小、油压表测力不准确的缺点，采用中空张拉缸和中空加长套，使锚杆（锚索）可从中穿过，从而将锚杆所受拉力直接传给拉力传感器，张拉油缸的内...
