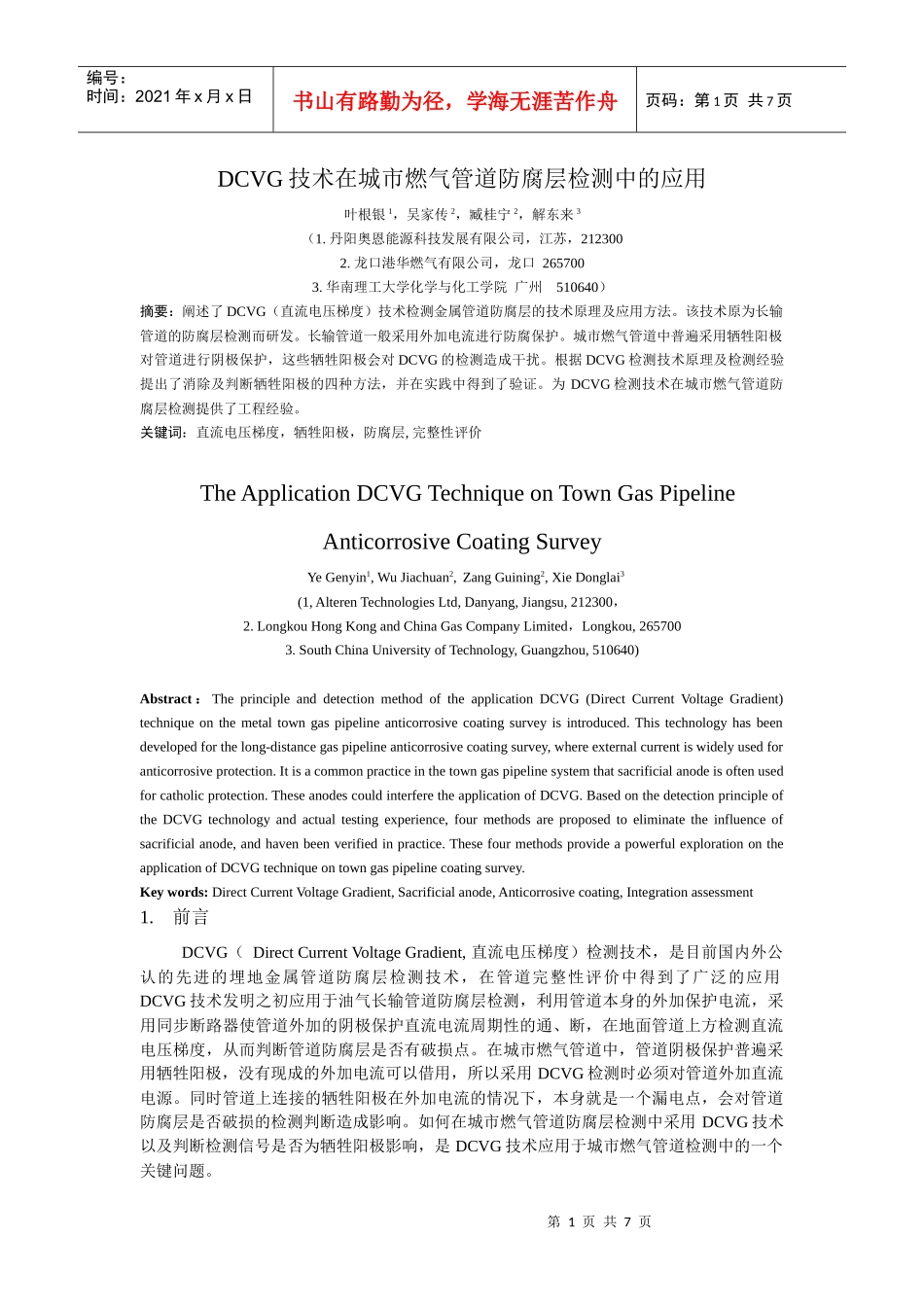

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页DCVG技术在城市燃气管道防腐层检测中的应用叶根银1，吴家传2，臧桂宁2，解东来3（1.丹阳奥恩能源科技发展有限公司，江苏，2123002.龙口港华燃气有限公司，龙口2657003.华南理工大学化学与化工学院广州510640）摘要：阐述了DCVG（直流电压梯度）技术检测金属管道防腐层的技术原理及应用方法。该技术原为长输管道的防腐层检测而研发。长输管道一般采用外加电流进行防腐保护。城市燃气管道中普遍采用牺牲阳极对管道进行阴极保护，这些牺牲阳极会对DCVG的检测造成干扰。根据DCVG检测技术原理及检测经验提出了消除及判断牺牲阳极的四种方法，并在实践中得到了验证。为DCVG检测技术在城市燃气管道防腐层检测提供了工程经验。关键词：直流电压梯度，牺牲阳极，防腐层,完整性评价TheApplicationDCVGTechniqueonTownGasPipelineAnticorrosiveCoatingSurveyYeGenyin1,WuJiachuan2,ZangGuining2,XieDonglai3(1,AlterenTechnologiesLtd,Danyang,Jiangsu,212300，2.LongkouHongKongandChinaGasCompanyLimited，Longkou,2657003.SouthChinaUniversityofTechnology,Guangzhou,510640)Abstract：TheprincipleanddetectionmethodoftheapplicationDCVG(DirectCurrentVoltageGradient)techniqueonthemetaltowngaspipelineanticorrosivecoatingsurveyisintroduced.Thistechnologyhasbeendevelopedforthelong-distancegaspipelineanticorrosivecoatingsurvey,whereexternalcurrentiswidelyusedforanticorrosiveprotection.Itisacommonpracticeinthetowngaspipelinesystemthatsacrificialanodeisoftenusedforcatholicprotection.TheseanodescouldinterferetheapplicationofDCVG.BasedonthedetectionprincipleoftheDCVGtechnologyandactualtestingexperience,fourmethodsareproposedtoeliminatetheinfluenceofsacrificialanode,andhavenbeenverifiedinpractice.ThesefourmethodsprovideapowerfulexplorationontheapplicationofDCVGtechniqueontowngaspipelinecoatingsurvey.Keywords:DirectCurrentVoltageGradient,Sacrificialanode,Anticorrosivecoating,Integrationassessment1.前言DCVG（DirectCurrentVoltageGradient,直流电压梯度）检测技术，是目前国内外公认的先进的埋地金属管道防腐层检测技术，在管道完整性评价中得到了广泛的应用DCVG技术发明之初应用于油气长输管道防腐层检测，利用管道本身的外加保护电流，采用同步断路器使管道外加的阴极保护直流电流周期性的通、断，在地面管道上方检测直流电压梯度，从而判断管道防腐层是否有破损点。在城市燃气管道中，管道阴极保护普遍采用牺牲阳极，没有现成的外加电流可以借用，所以采用DCVG检测时必须对管道外加直流电源。同时管道上连接的牺牲阳极在外加电流的情况下，本身就是一个漏电点，会对管道防腐层是否破损的检测判断造成影响。如何在城市燃气管道防腐层检测中采用DCVG技术以及判断检测信号是否为牺牲阳极影响，是DCVG技术应用于城市燃气管道检测中的一个关键问题。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2.DCVG检测技术原理DCVG技术是在埋地管道上施加一个直流电源(如阴极保护电流)，并采用周期性同步断路器使管道上形成周期性通、断的直流电流。如果管道防腐层存在破损点，泄漏电流将在破损点周围土壤形成一个稳定的直流电压梯度场，其范围将在十几米至几十米之间变化，对其进行检测可比较准确的发现破损点。通过在管道地面上方的两个Cu/CuSO4饱和参比电极以及与电极连接的高灵敏度毫伏表来检测这个电位梯度,就可以判断管道破损点的位置和大小。由于DCVG检测技术采用的是周期性的外加直流电流，不受交流电等杂散电流的干扰[3]。根据DCVG检测的技术原理，通过对埋地管道防腐层缺陷处地表电场检测，绘出缺陷处地表电场等压线轮廓形状，根据绘制的地表电场等电位线可以判断埋地管道防腐层缺陷的形状以及缺陷所在管体的位置。典型的电场轮廓线有图1所示的几种[1]。图1.典型的几种管道防腐层缺陷地表电...
