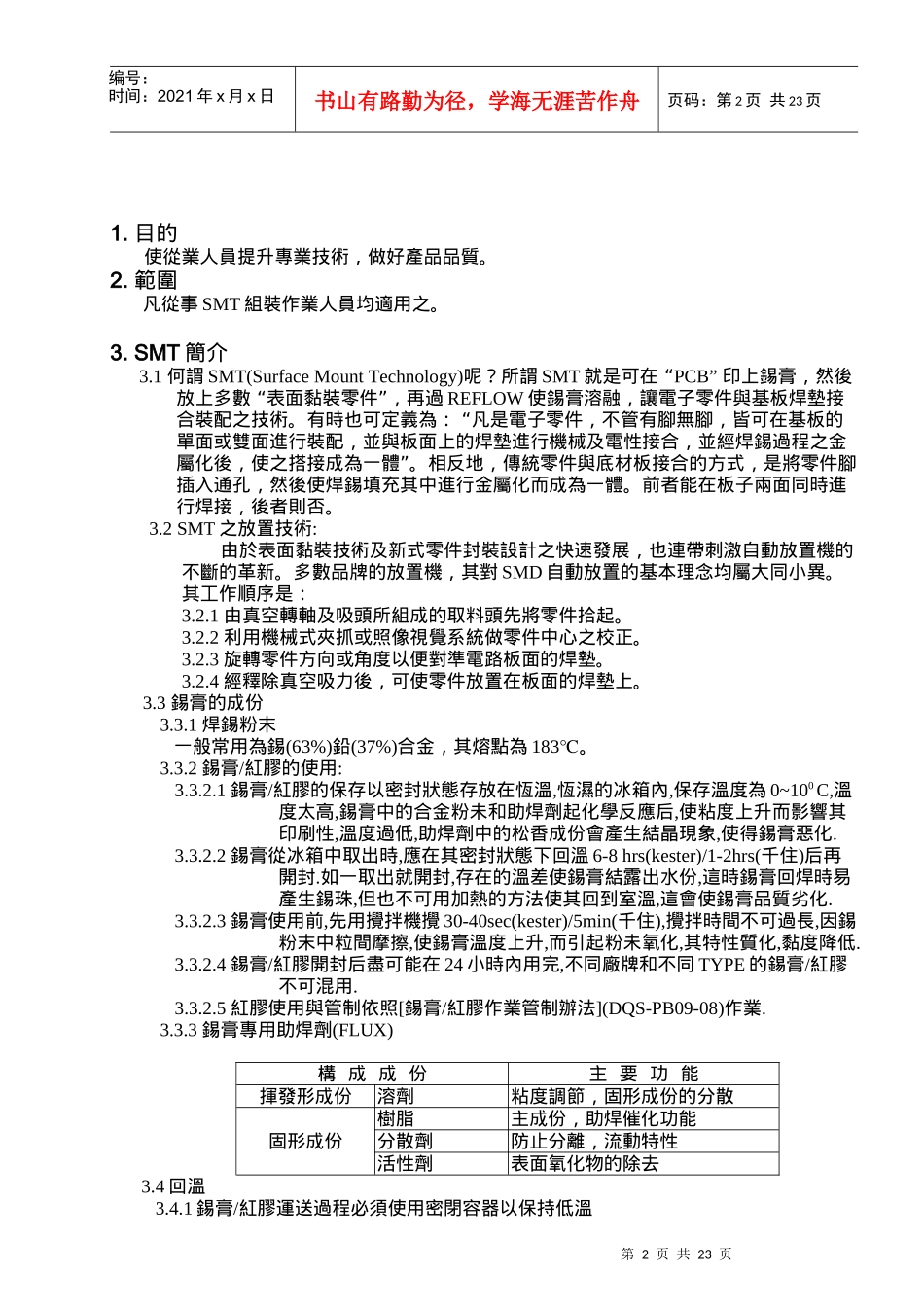

SMT技术手册目錄頁次目錄................................................................................11.目的.................................................................................22.範圍.................................................................................23.SMT簡介..........................................................................24.常見問題原因與對策...........................................................155.SMT外觀檢驗...................................................................216.注意事項:..........................................................................237.測驗題:.............................................................................24第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1.目的使從業人員提升專業技術，做好產品品質。2.範圍凡從事SMT組裝作業人員均適用之。3.SMT簡介3.1何謂SMT(SurfaceMountTechnology)呢？所謂SMT“就是可在PCB”印上錫膏，然後“”放上多數表面黏裝零件，再過REFLOW使錫膏溶融，讓電子零件與基板焊墊接“合裝配之技術。有時也可定義為：凡是電子零件，不管有腳無腳，皆可在基板的單面或雙面進行裝配，並與板面上的焊墊進行機械及電性接合，並經焊錫過程之金”屬化後，使之搭接成為一體。相反地，傳統零件與底材板接合的方式，是將零件腳插入通孔，然後使焊錫填充其中進行金屬化而成為一體。前者能在板子兩面同時進行焊接，後者則否。3.2SMT之放置技術:由於表面黏裝技術及新式零件封裝設計之快速發展，也連帶刺激自動放置機的不斷的革新。多數品牌的放置機，其對SMD自動放置的基本理念均屬大同小異。其工作順序是：3.2.1由真空轉軸及吸頭所組成的取料頭先將零件拾起。3.2.2利用機械式夾抓或照像視覺系統做零件中心之校正。3.2.3旋轉零件方向或角度以便對準電路板面的焊墊。3.2.4經釋除真空吸力後，可使零件放置在板面的焊墊上。3.3錫膏的成份3.3.1焊錫粉末一般常用為錫(63%)鉛(37%)合金，其熔點為183℃。3.3.2錫膏/紅膠的使用:3.3.2.1錫膏/紅膠的保存以密封狀態存放在恆溫,恆濕的冰箱內,保存溫度為0~100C,溫度太高,錫膏中的合金粉未和助焊劑起化學反應后,使粘度上升而影響其印刷性,溫度過低,助焊劑中的松香成份會產生結晶現象,使得錫膏惡化.3.3.2.2錫膏從冰箱中取出時,應在其密封狀態下回溫6-8hrs(kester)/1-2hrs(千住)后再開封.如一取出就開封,存在的溫差使錫膏結露出水份,這時錫膏回焊時易產生錫珠,但也不可用加熱的方法使其回到室溫,這會使錫膏品質劣化.3.3.2.3錫膏使用前,先用攪拌機攪30-40sec(kester)/5min(千住),攪拌時間不可過長,因錫粉末中粒間摩擦,使錫膏溫度上升,而引起粉未氧化,其特性質化,黏度降低.3.3.2.4錫膏/紅膠開封后盡可能在24小時內用完,不同廠牌和不同TYPE的錫膏/紅膠不可混用.3.3.2.5紅膠使用與管制依照[錫膏/紅膠作業管制辦法](DQS-PB09-08)作業.3.3.3錫膏專用助焊劑(FLUX)構成成份主要功能揮發形成份溶劑粘度調節，固形成份的分散固形成份樹脂主成份，助焊催化功能分散劑防止分離，流動特性活性劑表面氧化物的除去3.4回溫3.4.1錫膏/紅膠運送過程必須使用密閉容器以保持低溫第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页3.4.2錫膏/紅膠必須儲存于00~100C之冰箱中,且須在使用期限內用完.3.4.3未用完之錫膏/紅膠必須立即緊密封蓋並記錄時間放回冰箱以維持其活性,紅膠在常溫下最低回溫1-2小時方可使用,無需攪拌.3.5攪拌3.5.1打開本機上蓋,轉動機器錫膏夾具之角度,以手轉動夾具測之圓棒,放入預攪拌之錫膏並鎖緊.3.5.2左右兩夾具上的錫膏罐重量要適配(差異不可過高+/-100克)機器高速轉動可避免晃動.3.5.3蓋上上蓋設定較佳的攪拌時間,按(ON/OFF)鍵后機器自動高速攪拌,並倒數計時,待設定時間完成后將自動停止.3.5.4作業完成后,打開上蓋,依相反動作順序打開夾具的錫膏罐3.6印刷機3.6.1在機台上用頂針頂住PCB定位孔,固定...
