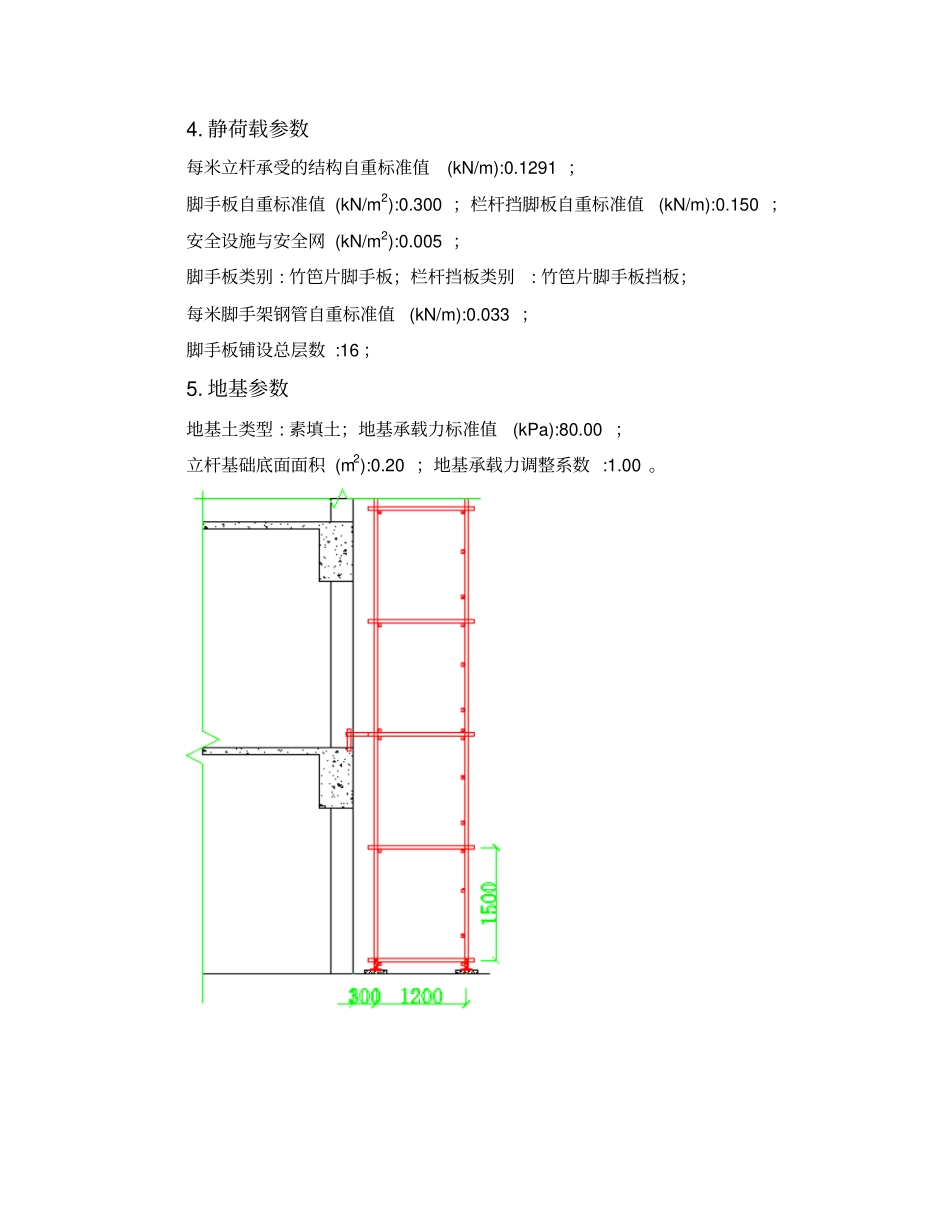

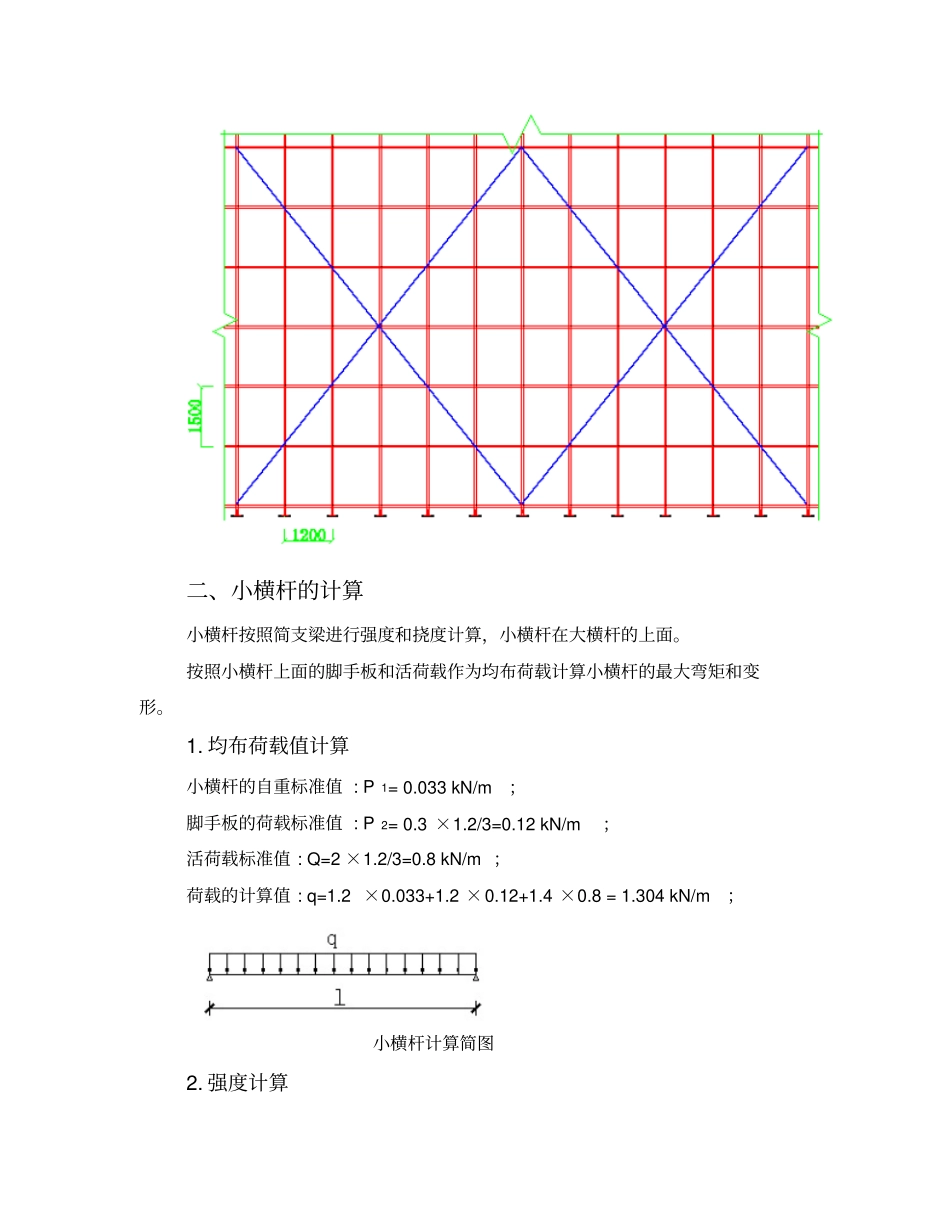

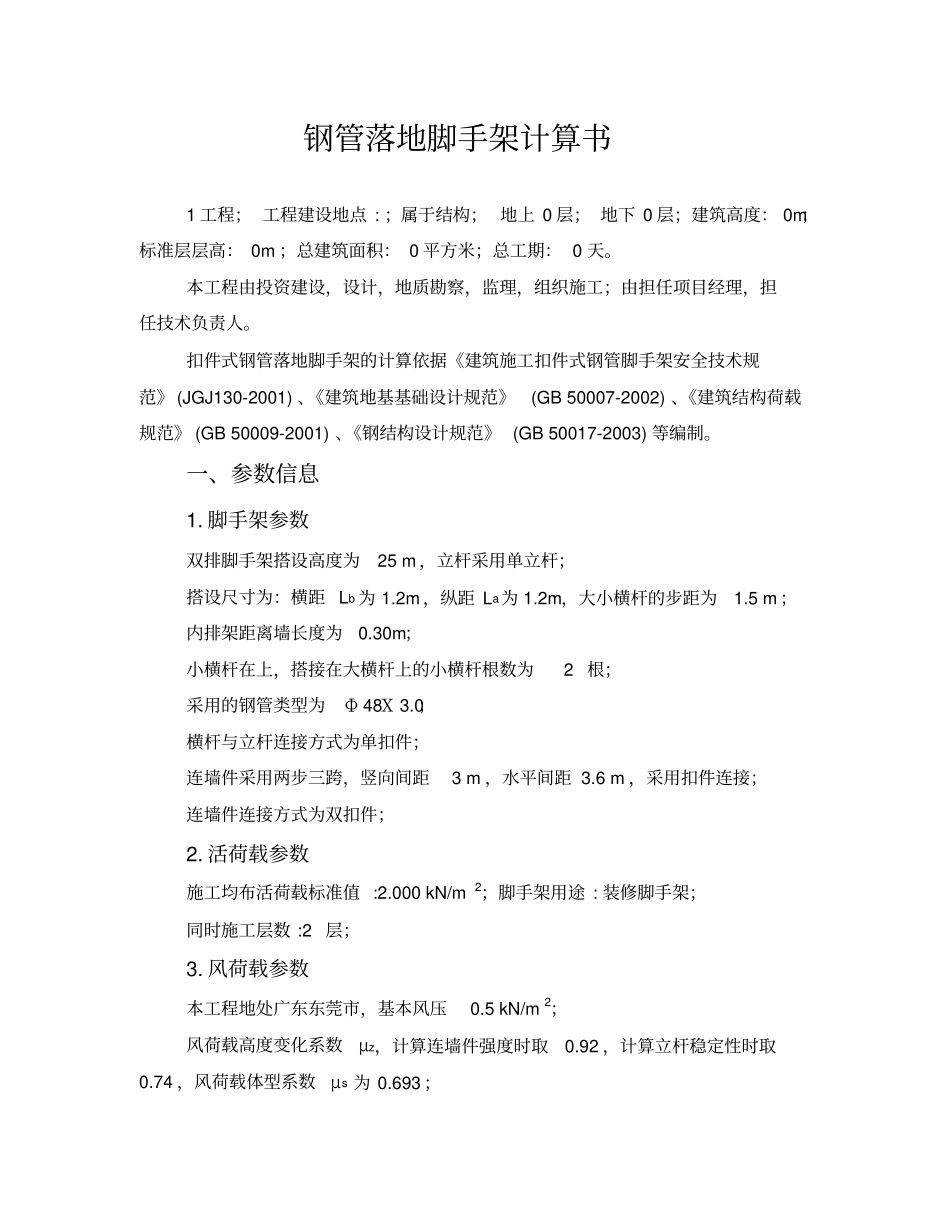

钢管落地脚手架计算书1工程；工程建设地点:；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m；总建筑面积：0平方米；总工期：0天。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB50007-2002)、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等编制。一、参数信息1.脚手架参数双排脚手架搭设高度为25m，立杆采用单立杆；搭设尺寸为：横距Lb为1.2m，纵距La为1.2m，大小横杆的步距为1.5m；内排架距离墙长度为0.30m；小横杆在上，搭接在大横杆上的小横杆根数为2根；采用的钢管类型为Φ48Χ3.0；横杆与立杆连接方式为单扣件；连墙件采用两步三跨，竖向间距3m，水平间距3.6m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:2.000kN/m2；脚手架用途:装修脚手架；同时施工层数:2层；3.风荷载参数本工程地处广东东莞市，基本风压0.5kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs为0.693；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1291；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.033；脚手板铺设总层数:16；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):80.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值:P1=0.033kN/m；脚手板的荷载标准值:P2=0.3×1.2/3=0.12kN/m；活荷载标准值:Q=2×1.2/3=0.8kN/m；荷载的计算值:q=1.2×0.033+1.2×0.12+1.4×0.8=1.304kN/m；小横杆计算简图2.强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩，计算公式如下:Mqmax=ql2/8最大弯矩Mqmax=1.304×1.22/8=0.235kN·m；最大应力计算值σ=Mqmax/W=52.275N/mm2；小横杆的最大弯曲应力σ=52.275N/mm2小于小横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.033+0.12+0.8=0.953kN/m；νqmax=5ql4/384EI最大挠度ν=5.0?.953?2004/(384?.06?05?07800)=1.159mm；小横杆的最大挠度1.159mm小于小横杆的最大容许挠度1200/150=8与10mm，满足要求！三、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。1.荷载值计算小横杆的自重标准值:P1=0.033×1.2=0.04kN；脚手板的荷载标准值:P2=0.3×1.2×1.2/3=0.144kN；活荷载标准值:Q=2×1.2×1.2/3=0.96kN；荷载的设计值:P=(1.2×0.04+1.2×0.144+1.4×0.96)/2=0.782kN；大横杆计算简图2.强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的弯矩和。Mmax=0.08ql2均布荷载最大弯矩计算:M1max=0.08×0.033×1.2×1.2=0.004kN·m；集中荷载最大弯矩计算公式如下:Mpmax=0.267Pl集中荷载最大弯矩计算:M2max=0.267×0.782×1.2=0.251kN·m；M=M1max+M2max=0.004+0.251=0.255kN·m最大应力计算值σ=0.255?06/4490=56.684N/mm2；大横杆的最大弯曲应力计算值σ=56.684N/mm2小于大横杆的抗弯强度设计值[f]=205N/mm2，满足要求！3.挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm；均布荷载最大挠度计算公式如下:νmax=0.677ql4/100EI大横杆自重均布荷载引起的最大挠度：νmax=0.677?.033?2004/(100?.06?05?07800)=0.021mm；集中荷载最大挠度计算公式如下:νpmax=1.883Pl3/100EI集中荷载标准值最不利分配引起的最大挠度：小横杆传递荷载P=（0.04+0.144+0.96）/2=0.572kNν=1.883?.572?2003/(100?.06?05?07800)=0.838mm；最大挠度和：ν=νmax+νpmax=0.0...
