110KV35KV10KV电气主接线设计及变压器容量的选择VIP免费

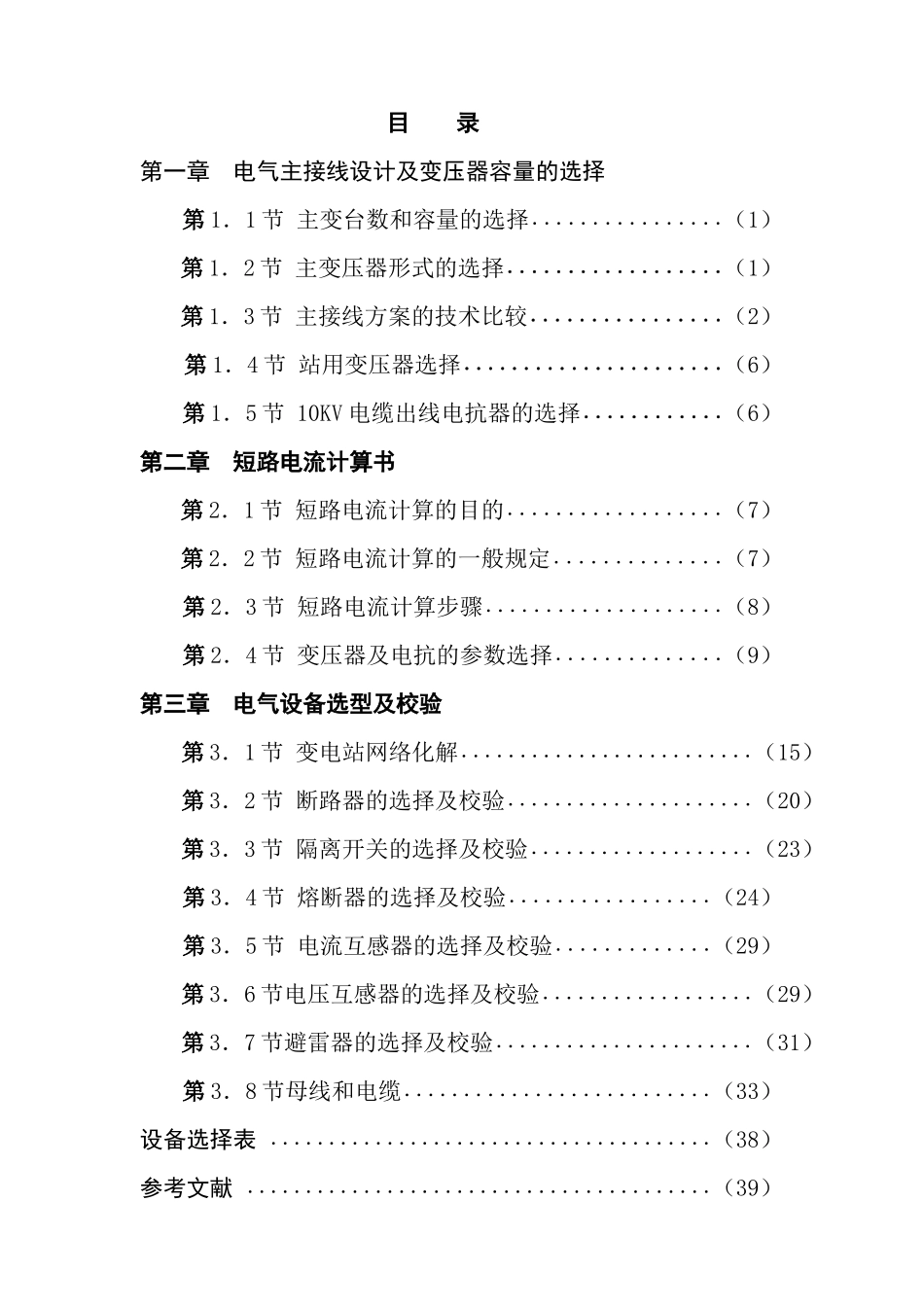

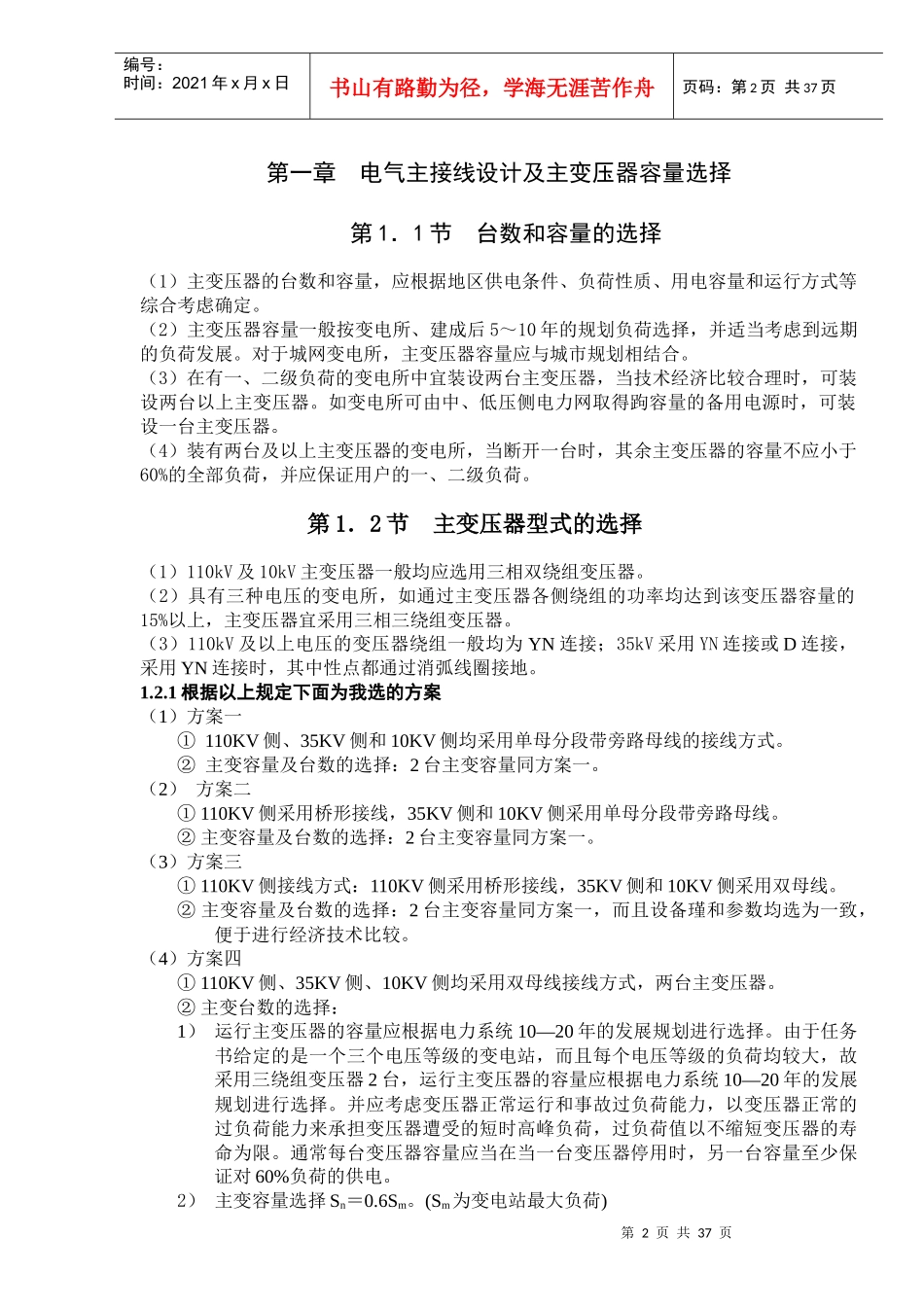

目录第一章电气主接线设计及变压器容量的选择第1．1节主变台数和容量的选择················（1）第1．2节主变压器形式的选择··················（1）第1．3节主接线方案的技术比较················（2）第1．4节站用变压器选择······················（6）第1．5节10KV电缆出线电抗器的选择············（6）第二章短路电流计算书第2．1节短路电流计算的目的··················（7）第2．2节短路电流计算的一般规定··············（7）第2．3节短路电流计算步骤····················（8）第2．4节变压器及电抗的参数选择··············（9）第三章电气设备选型及校验第3．1节变电站网络化解·························（15）第3．2节断路器的选择及校验·····················（20）第3．3节隔离开关的选择及校验···················（23）第3．4节熔断器的选择及校验·················（24）第3．5节电流互感器的选择及校验·············（29）第3．6节电压互感器的选择及校验··················（29）第3．7节避雷器的选择及校验······················（31）第3．8节母线和电缆··························（33）设备选择表······································（38）参考文献········································（39）第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第一章电气主接线设计及主变压器容量选择第1．1节台数和容量的选择（1）主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等综合考虑确定。（2）主变压器容量一般按变电所、建成后5～10年的规划负荷选择，并适当考虑到远期的负荷发展。对于城网变电所，主变压器容量应与城市规划相结合。（3）在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。如变电所可由中、低压侧电力网取得跔容量的备用电源时，可装设一台主变压器。（4）装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。第1．2节主变压器型式的选择（1）110kV及10kV主变压器一般均应选用三相双绕组变压器。（2）具有三种电压的变电所，如通过主变压器各侧绕组的功率均达到该变压器容量的15%以上，主变压器宜采用三相三绕组变压器。（3）110kV及以上电压的变压器绕组一般均为YN连接；35kV采用YN连接或D连接，采用YN连接时，其中性点都通过消弧线圈接地。1.2.1根据以上规定下面为我选的方案（1）方案一①110KV侧、35KV侧和10KV侧均采用单母分段带旁路母线的接线方式。②主变容量及台数的选择：2台主变容量同方案一。（2）方案二①110KV侧采用桥形接线，35KV侧和10KV侧采用单母分段带旁路母线。②主变容量及台数的选择：2台主变容量同方案一。（3）方案三①110KV侧接线方式：110KV侧采用桥形接线，35KV侧和10KV侧采用双母线。②主变容量及台数的选择：2台主变容量同方案一，而且设备瑾和参数均选为一致，便于进行经济技术比较。（4）方案四①110KV侧、35KV侧、10KV侧均采用双母线接线方式，两台主变压器。②主变台数的选择：1）运行主变压器的容量应根据电力系统10—20年的发展规划进行选择。由于任务书给定的是一个三个电压等级的变电站，而且每个电压等级的负荷均较大，故采用三绕组变压器2台，运行主变压器的容量应根据电力系统10—20年的发展规划进行选择。并应考虑变压器正常运行和事故过负荷能力，以变压器正常的过负荷能力来承担变压器遭受...
