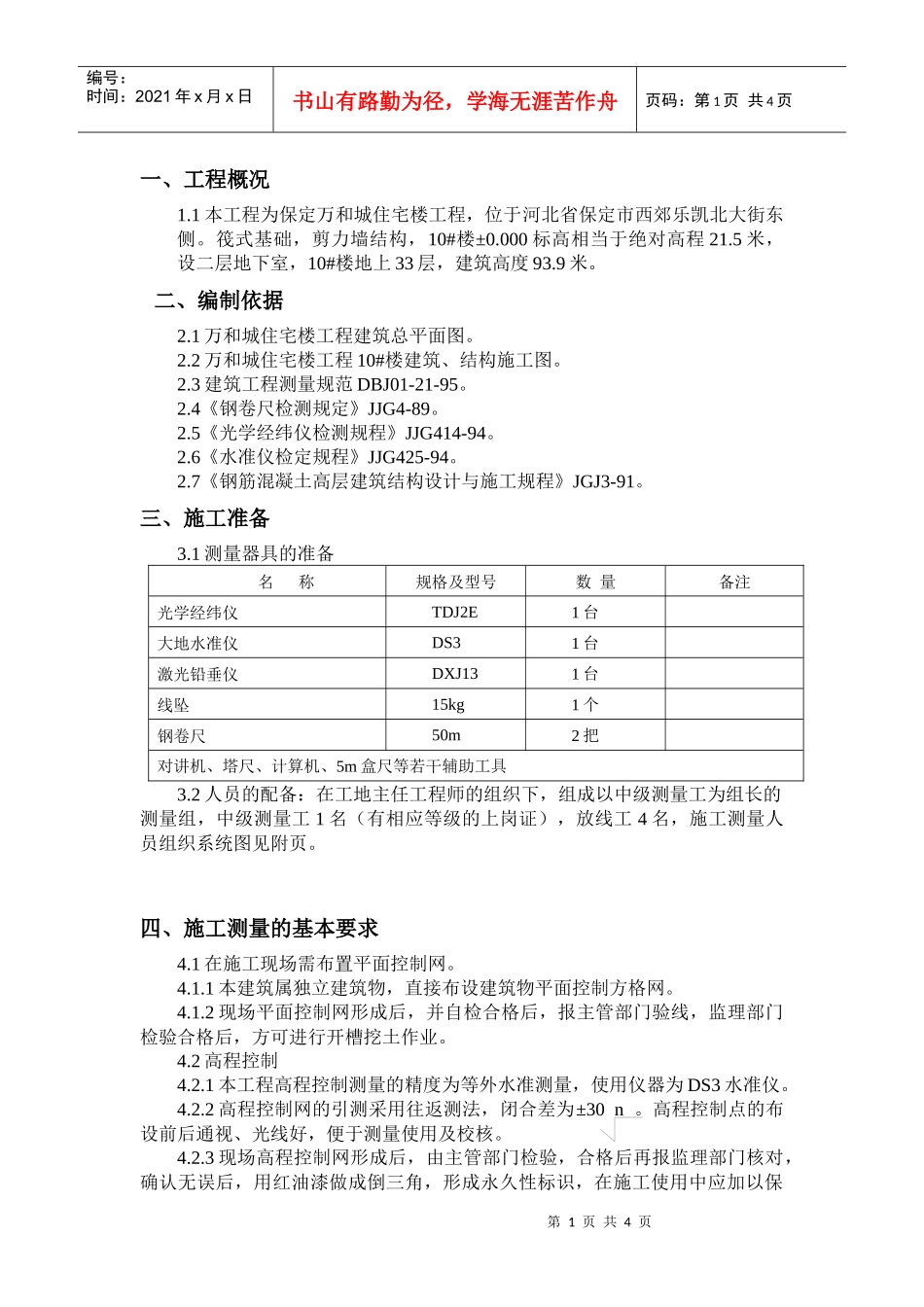

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页一、工程概况1.1本工程为保定万和城住宅楼工程，位于河北省保定市西郊乐凯北大街东侧。筏式基础，剪力墙结构，10#楼±0.000标高相当于绝对高程21.5米，设二层地下室，10#楼地上33层，建筑高度93.9米。二、编制依据2.1万和城住宅楼工程建筑总平面图。2.2万和城住宅楼工程10#楼建筑、结构施工图。2.3建筑工程测量规范DBJ01-21-95。2.4《钢卷尺检测规定》JJG4-89。2.5《光学经纬仪检测规程》JJG414-94。2.6《水准仪检定规程》JJG425-94。2.7《钢筋混凝土高层建筑结构设计与施工规程》JGJ3-91。三、施工准备3.1测量器具的准备名称规格及型号数量备注光学经纬仪TDJ2E1台大地水准仪DS31台激光铅垂仪DXJ131台线坠15kg1个钢卷尺50m2把对讲机、塔尺、计算机、5m盒尺等若干辅助工具3.2人员的配备：在工地主任工程师的组织下，组成以中级测量工为组长的测量组，中级测量工1名（有相应等级的上岗证），放线工4名，施工测量人员组织系统图见附页。四、施工测量的基本要求4.1在施工现场需布置平面控制网。4.1.1本建筑属独立建筑物，直接布设建筑物平面控制方格网。4.1.2现场平面控制网形成后，并自检合格后，报主管部门验线，监理部门检验合格后，方可进行开槽挖土作业。4.2高程控制4.2.1本工程高程控制测量的精度为等外水准测量，使用仪器为DS3水准仪。4.2.2高程控制网的引测采用往返测法，闭合差为±30n。高程控制点的布设前后通视、光线好，便于测量使用及校核。4.2.3现场高程控制网形成后，由主管部门检验，合格后再报监理部门核对，确认无误后，用红油漆做成倒三角，形成永久性标识，在施工使用中应加以保第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页护，不得随便涂改。4.3基础高程引测及要求为控制开挖标高，在土方开挖过程施工中，用水准仪依据现场平面控制网，用钢卷尺沿护坡桩垂直引测到开挖所需标高，所需标高每隔10m在槽壁上测设50cm或100cm水平控制点，允许误差为±5mm，在开挖接近槽底时，及时测设坡脚与3m×3m的方格点标高，允许误差为±10mm。五、定位依据及高程引测5.1定位依据本工程10#楼定位是根据测绘部门现场提供的坐标点A1点（Y=37732.950,X=45778.398）,A5点（Y=37750.130,X=45778.398），A3点（Y=37736.750,X=45763.258），A4点（Y=37760.930,X=45763.258）4个点来定位，由建设单位现场交底，经我方复测后引测建筑物四角定位桩坐标及外廓边线。5.2标高的引测：本工程高程点由保定市测绘部门引测至现场的西南角电线杆上，标高为：21.986m，经我方复测已符合要求，用DS3水准仪将标高测到原有围墙上，形成闭合的高层网，以便施工时使用。六、±0.000以下测量放线6.1为防止边坡坍塌，把平面控制点移到基坑边3m以外，并用砼做成保护砖，用钢管搭设架子保护，架子上标设红白标记。6.2在基础平面布置桩上架设经纬仪，用正反镜挑直线直接将控制线投到基底，投测完毕后，对其进行检测，误差不超过如下表所示，自检合格后报监理验收。长度L宽度B的尺寸（m）允许误差（mm）L(B)≤30±530≤L(B)≤60±1060≤L(B)≤90±1590≤L(B)±206.3在垫层上进行基础定位放线前，以场地平面控制网为依据，校核无误后，用经纬仪以方向线和正倒镜挑直线法直接投测各轴线。轴线的对角尺寸，允许误差为边长误差的2倍，外廓轴线夹角的允许误差为1′。6.4标高引测：根据现场高层控制点，用水准仪直接测至板底，在基坑四周每隔20m设置一个基础底板标高的1m线，并用红油漆做好标记，基度标高误差不得大于5mm，合格后上报监理验收第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页七、±0.000以上的施工测量放线7.1轴线的竖向投测7.1.1本建筑物竖向投测采用楼板预留洞内控法和外控法相结合。7.1.2当施工至首层地面时，在首层地面埋设预埋件。7.1.3根据建筑物场地控制桩，在首层验线后，将控制点引测到预埋件上，在预埋件上两条方向控制线的交叉处，用φ2.5钻头打孔，成为对上层引测轴线控制线的依据。7.1.4首层拆模后，将建...
