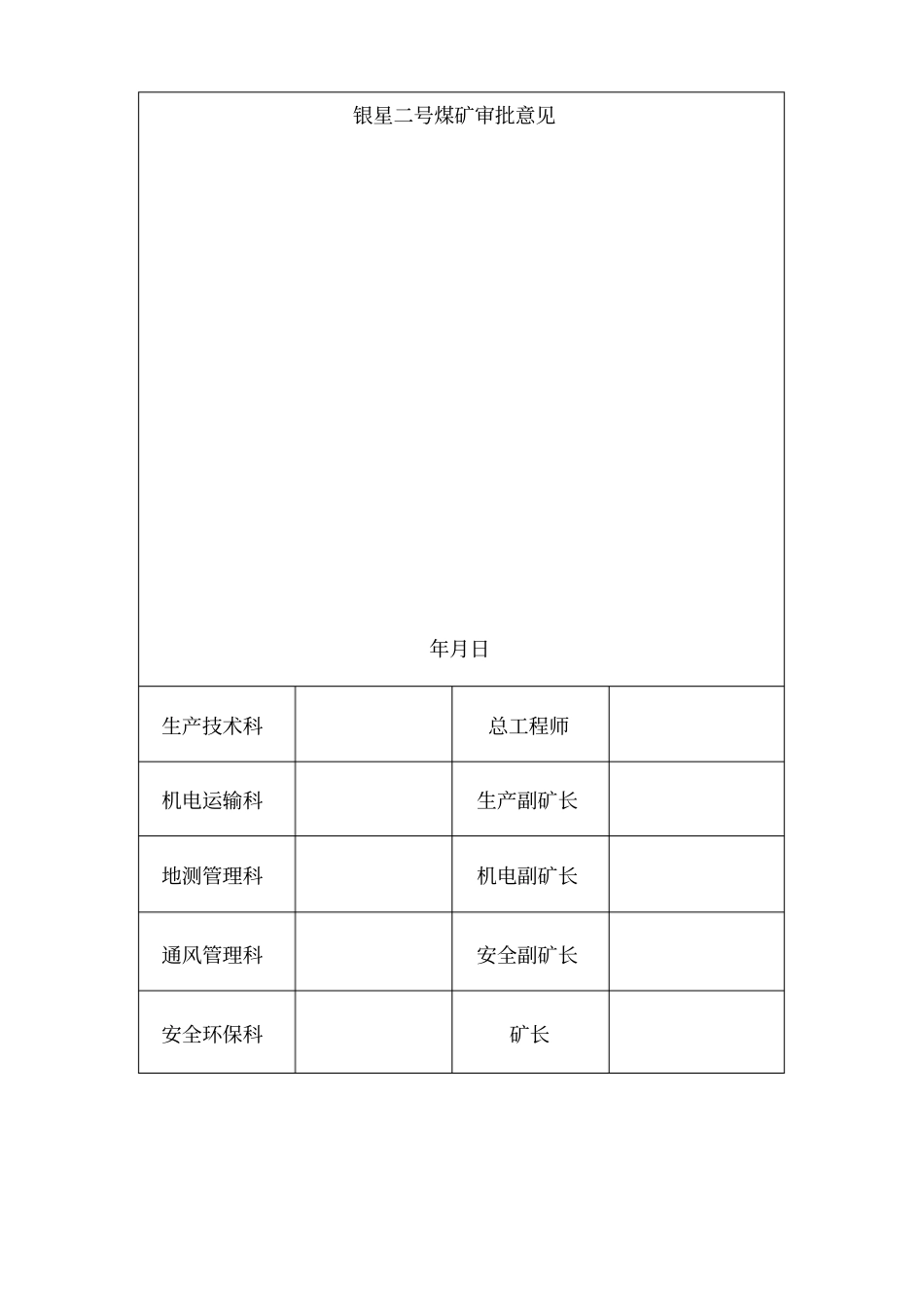

编号：2018-zjed-901中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿第三中车场EBZ-160型悬臂式掘进机运输、安装、调试安全技术措施编制单位：银星二号项目部综掘二队编制日期：2018年9月6日执行日期：年月日作废日期：年月日天地华泰审批意见编制人审批日期生产技术科总工程师机电运输科生产副经理通风科机电副经理地测科安全副经理安全环保科项目经理银星二号煤矿审批意见年月日生产技术科总工程师机电运输科生产副矿长地测管理科机电副矿长通风管理科安全副矿长安全环保科矿长第三中车场EBZ-160型悬臂式掘进机运输、安装、调试安全技术措施一、概述根据矿生产接续安排，第三中车场需安装一台EBZ-160型悬臂式掘进机。为确保安装工作安全顺利进行，特编制本安全技术措施。二、危险源辨识危险源辨识表序号危险源描述可能导致的后果事故类型风险等级1综掘机组件运输时，未用合格的钢丝绳套封车造成设备滑落，损坏设备运输一般2起吊器具不完好造成伤人事故其它一般3设备起吊、托电缆时，人员站位错误造成人员伤害其它一般4设备运输经三车场时，风筒吊挂高度不够划破风筒，造成瓦斯超限通风一般5掘进机向井下运输时，未安排设备组件运输顺序造成设备无法正常安装、无法顺利进入工作面运输一般6副井提升运输时，速度过快造成矿车掉道，物品滑落砸伤人员运输一般7安装时没有将油管、连接处的防护物清除，没有擦零部件洗连接的结合面造成油路堵塞，零部件洗连接的结合面结损坏其它一般8登高作业时，不佩戴安全带作业人员可能从高处掉下受伤其它一般9接综掘机电源时，未严格执行验电、放电、挂接地线程序造成人员伤亡机电一般10综掘机停送电不遵守“谁停电、谁送电”原则造成人员伤亡机电一般5三、劳动组织根据设备参数及安装工序，计划每天2个班，使用6天完成综掘机的运输组装工作，劳动组织见附表：序号工种出勤人数二班三班一班合计1机检修工1122电钳工1123装载机司机1124普工55105厂家技术员1126跟班副队长112合计1010206四、施工前的准备工作（一）地面的准备工作1.准备运输及安装所需要的工具、设备、材料等，安装所需工具准备齐全。（二）井下的准备工作1.检查运输路线巷道情况，保证设备通过所需要的宽度和高度。2.在安装掘进机位置(按一组两根的标准)施工专用起吊锚索。（三）掘进机的运输、安装要求1.在地面料场装车采用25t吊车将所要装车的部件吊挂牢固，确认安全后方可装车，起吊时，起吊物下方严禁有人，并有专人观察吊挂部件的变化情况，发现异常及时处理，确保装车全过程的安全。2.在向井下运输掘进机部件之前，要在井下组装掘进机的场地预前打设好吊挂掘进机部件的锚索。3.安装掘进机由厂家技术人员进行现场指导，我队熟悉综掘机性能的人员配合安装。4.严格按照方向及运输顺序下井，以防止反向运输带来的安装不便。5.对于液压系统及配管部分，必须采取防尘措施。7EBZ-160型悬臂式掘进机拆解后部件的重量及尺寸名称总重量(t)数量外形尺寸封车方式本体架5.213.3×1.19×1.45平行封车行走部9.923.57×0.71×0.83平行封车回转台1.5711.55×1.66×0.74平行封车截割部8.213.95×1.90×0.96平行封车铲板部3.7712.6×2.5×0.94平行封车后支撑架1.9211.34×2.2×0.96平行封车后支撑连接架0.4510.98×0.6×0.45平行封车后支撑腿0.7621.39×0.43×0.68平行封车二运回转台0.3710.5×1.22×0.56平行封车电控箱1.211.23×0.51×0.73平行封车操作台0.4811.75×0.75×0.99平行封车油箱0.5412.0×0.73×0.82平行封车一运前溜槽0.7813.82×0.72×0.62平行封车一运后溜槽0.4311.47×0.72×0.64平行封车截割升降油缸0.62Φ219×1198平行封车截割回转油缸0.52Φ194×1326平行封车铲板升降油缸0.42Φ245×694平行封车后支撑油缸0.42Φ219×770平行封车泵站0.812.16×0.73×0.82平行封车8五、设备的运输1.掘进机运输顺序:各类盖板→截割机构前、后部分及其升降油缸→副铲板、主铲板→行走部→本体部（后机架、前机架）→回转台→操作台→油箱→后支撑→泵站→电控箱→第一运输机。2.设备的运输路线地面→副斜井→第三中车场→安装位置。六、EBZ-160型悬臂式掘进机安装步骤（一）机架部的安...
