悬浮抱杆立塔施工措施VIP免费

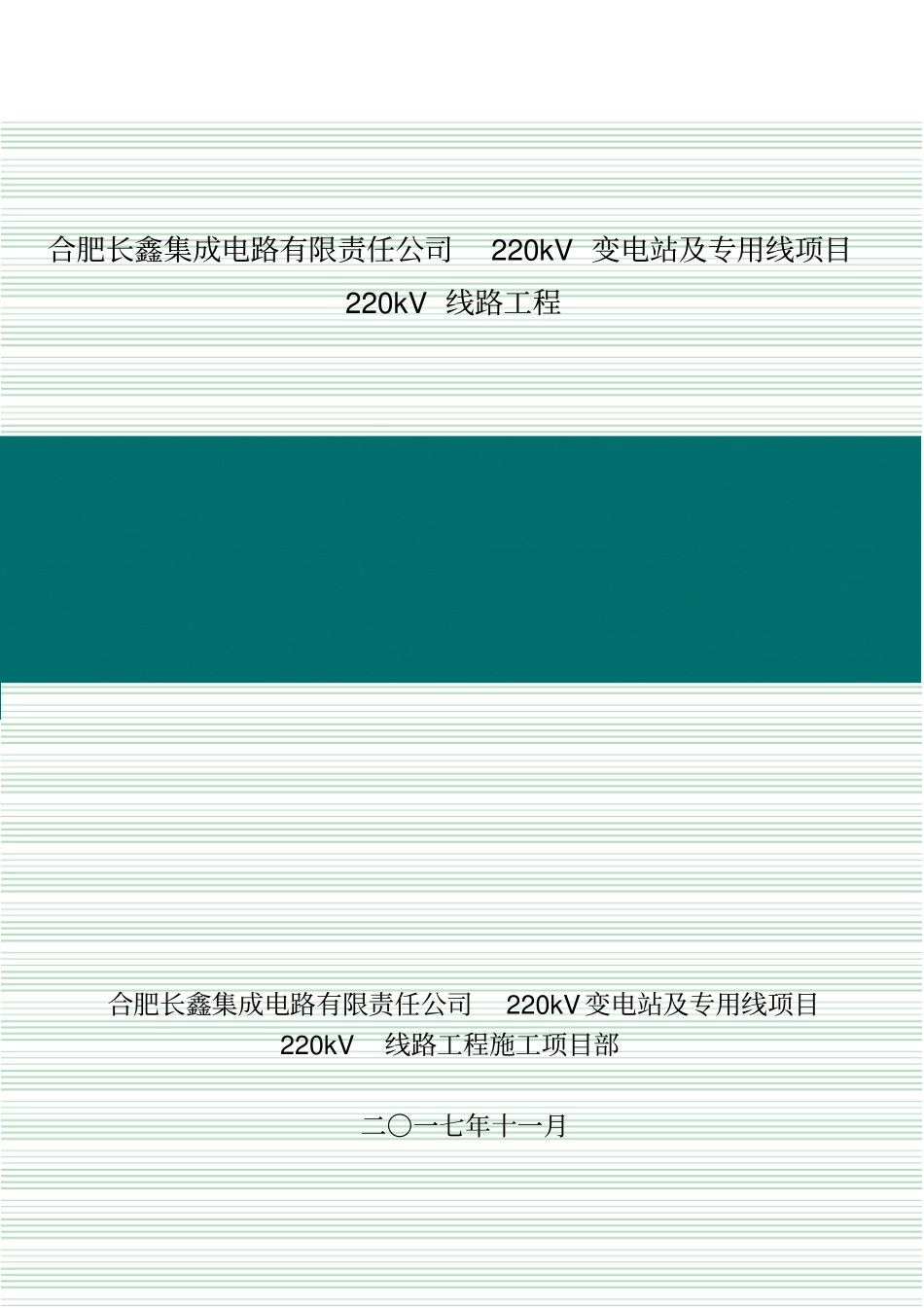

悬浮抱杆立塔施工措施_第1页
1/41

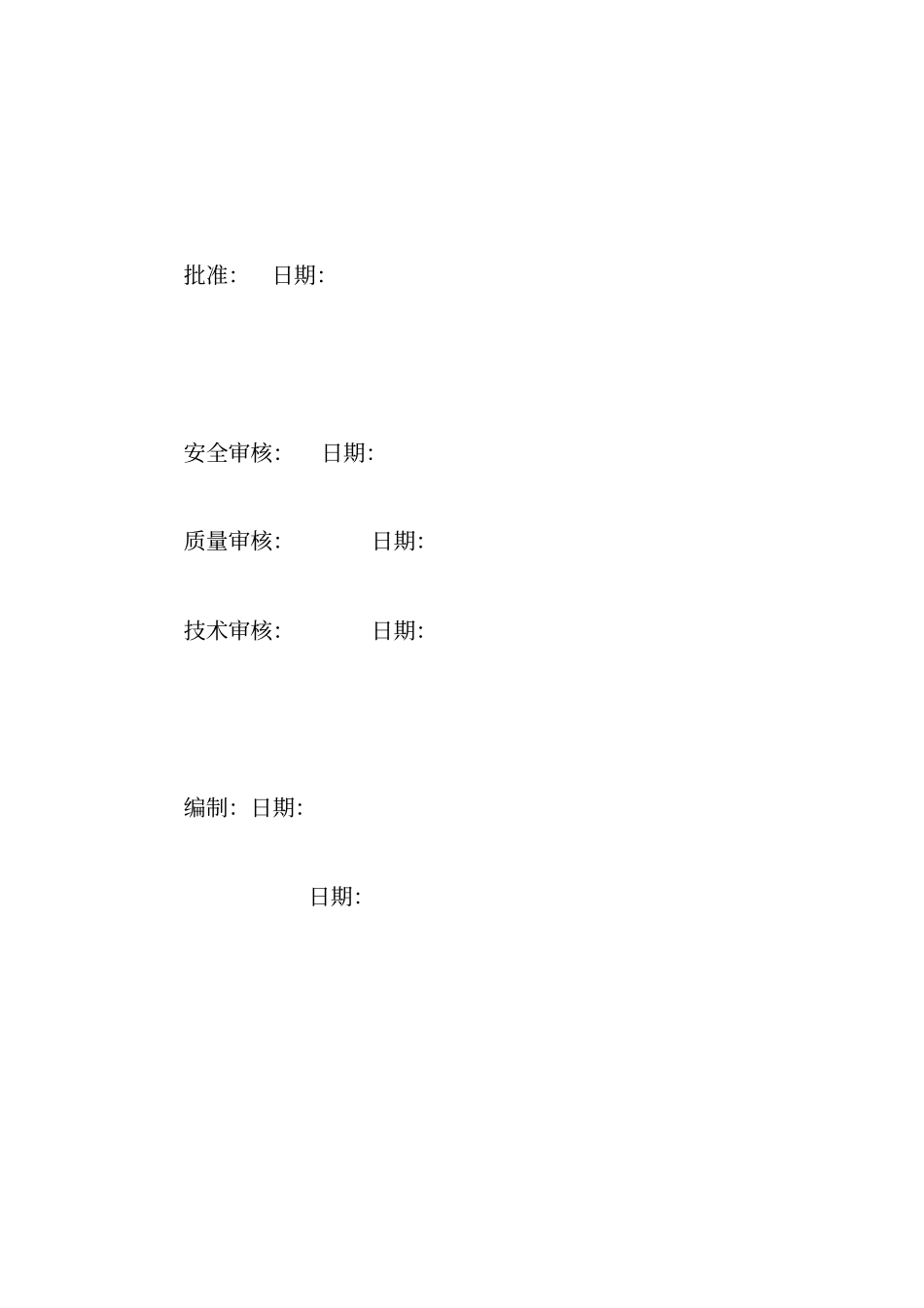

悬浮抱杆立塔施工措施_第2页
2/41

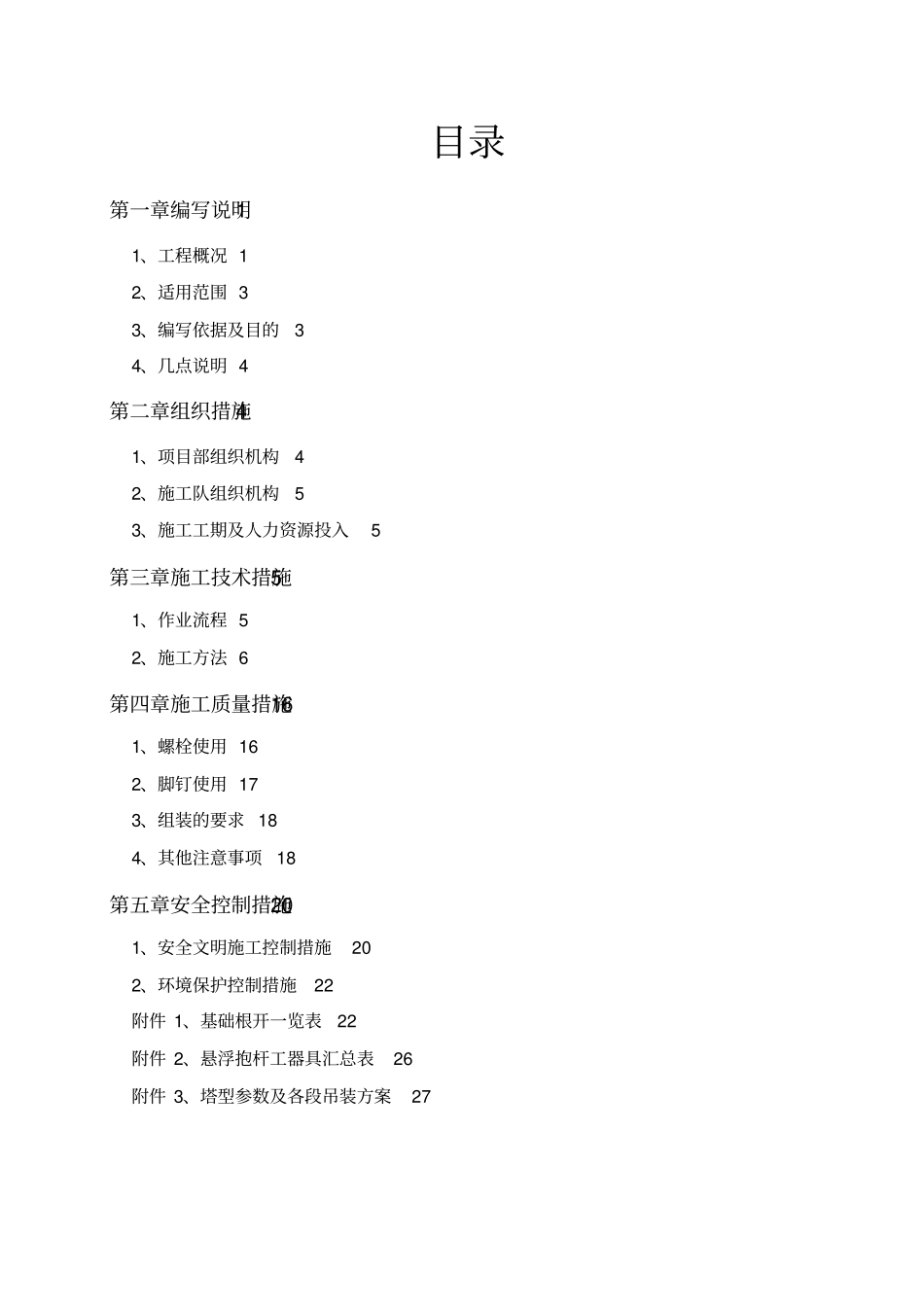

悬浮抱杆立塔施工措施_第3页
3/41
合肥长鑫集成电路有限责任公司220kV变电站及专用线项目220kV线路工程施工项目部二〇一七年十一月合肥长鑫集成电路有限责任公司220kV变电站及专用线项目220kV线路工程批准:日期:安全审核:日期:质量审核:日期:技术审核:日期:编制:日期:日期:目录第一章编写说明11、工程概况12、适用范围33、编写依据及目的34、几点说明4第二章组织措施41、项目部组织机构42、施工队组织机构53、施工工期及人力资源投入5第三章施工技术措施51、作业流程52、施工方法6第四章施工质量措施161、螺栓使用162、脚钉使用173、组装的要求184、其他注意事项18第五章安全控制措施201、安全文明施工控制措施202、环境保护控制措施22附件1、基础根开一览表22附件2、悬浮抱杆工器具汇总表26附件3、塔型参数及各段吊装方案27第一章编写说明1、工程概况本线路工程架空线路部分分为2段,包括肥北-长鑫段(A线)和科学城-长鑫段(B线)。A线路起于已建500kV肥北变220kV出线构架,止于拟建220kV长鑫(506项目)变220kV出线构架,全线新建线路19.4km,按单、双回路混合架设。全线共使用杆塔83基,其中角钢塔72基(单回路直线塔5基,单回路耐张塔16基,双回路直线塔25基,双回路耐张塔26基),钢管杆11基。B线路起于已建220kV科学城变220kV出线构架,止于拟建220kV长鑫(506项目)变220kV出线构架,全线新建线路18.7km,按单、双回路混合架设。全线共使用杆塔70基,其中角钢塔55基(单回路直线塔3基,单回路耐张塔2基,双回路直线塔30基,双回路耐张塔20基),钢管杆15基。导、地线规格:导线采用2*JL/G1A-630/45、2*JL/G1A-400/35两种钢芯铝绞线导线,每相双分裂;地线为两根36芯OPGW光缆。新建角钢塔127基,其中直线塔63基,有8种塔型,耐张塔64基,有12种塔型。具体铁塔使用情况详见下表:序号杆塔类型塔型呼高(米)数量(基)总数量(基)1直线塔2B5-ZM3241827342145322F3-SZ1302433232F3-SZ2271830533242F3-SZ32711330433336442152F3-SZK481162E3-SZ22411527330833372E3-SZ32721230133439342282E5-SZCK42124812799转角塔2B2-DJ2422102F4-SDJ2128245271112F4-SJ12447272301122F4-SJ32712301132F4-SJ42424271331142B2-SDJ2422152E2-SDJ2412271162E2-SJ12447273172E2-SJ21515242272182E2-SJ4182521124127119GJ621121412413315520SJZ621126121153合计127地形、地貌:线路区域地貌上属江淮波状平原,地形波状起伏。微地貌有岗地和岗间洼地等,形态上呈岗地与岗间洼地(冲沟)相间分布,其中岗地段约占80%,岗间洼地段约占20%。气象条件:最大设计风速27m/s,最大设计覆冰10mm。运输、场地条件:工程沿线可利用已有G206国道、X047县道、机场便道、合六叶高速、蚌合高速,交通较为便利。2、适用范围本措施适用于合肥长鑫220kV线路工程采用□400悬浮抱杆立塔施工。3、编写依据及目的3.1编写依据序号标准名称标准号1国家有关法律法规2《电力建设安全工作规程第2部分:电力线路》DL5009.2-20133《建筑施工高处作业安全技术规范》JGJ80-20164《施工现场临时用电安全技术规范》JGJ46-20055《110kV~750kV架空输电线路施工及验收规范》GB50233-20146《110kV~750kV架空输电线路施工质量检验及评定规程》DL/T5168-20167《输变电工程建设标准强制性条文实施管理规程》Q/GDW10248-20168其他相关的施工及验收规范、质量检验及评定规程9《国家电网公司电网工程施工安全风险识别、评估及控制办法》国网(基建/3)176-201510《国家电网公司施工项目部标准化工作手册》2014版11《国家电网公司输变电工程标准工艺(三)工艺标准库》2016版12《国家电网公司输变电工程标准工艺典型施工方法》第一、二、三辑13《国家电网公司输变电工程标准工艺典型施工方法演示光盘》第一、二、三辑14《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2010〕19号15工程招标文件及工程承包合同、施工图纸16企业技术管理标准17本公司质量、职业健康安全及环境整合管理体系文件3.2编写目的为本工程采用□400断面悬浮抱杆立塔施工提供方法和措施,保证立塔施工的安全与质量,以确保安全、优质和高效地完成铁塔组立任务。4、几点...
