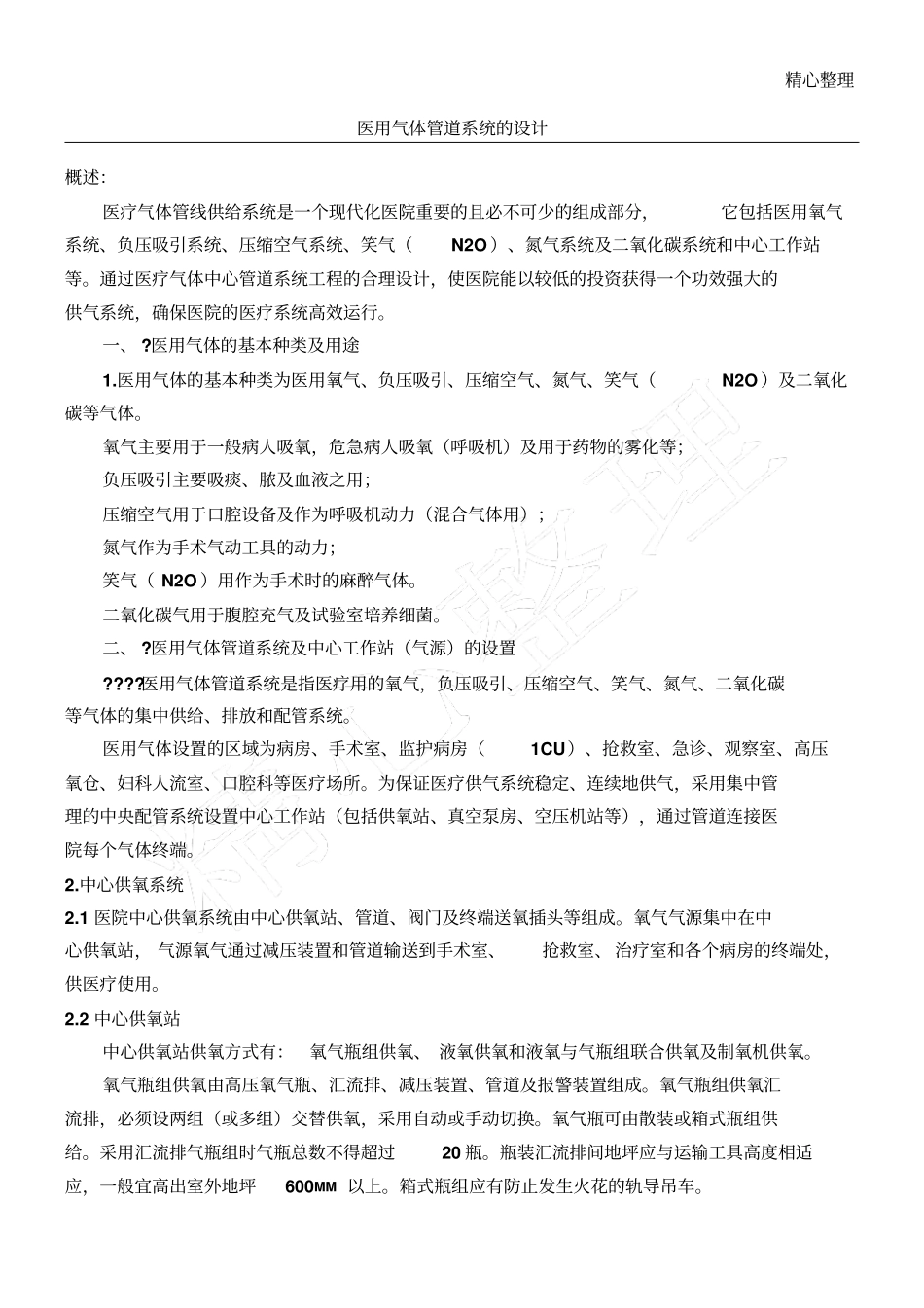

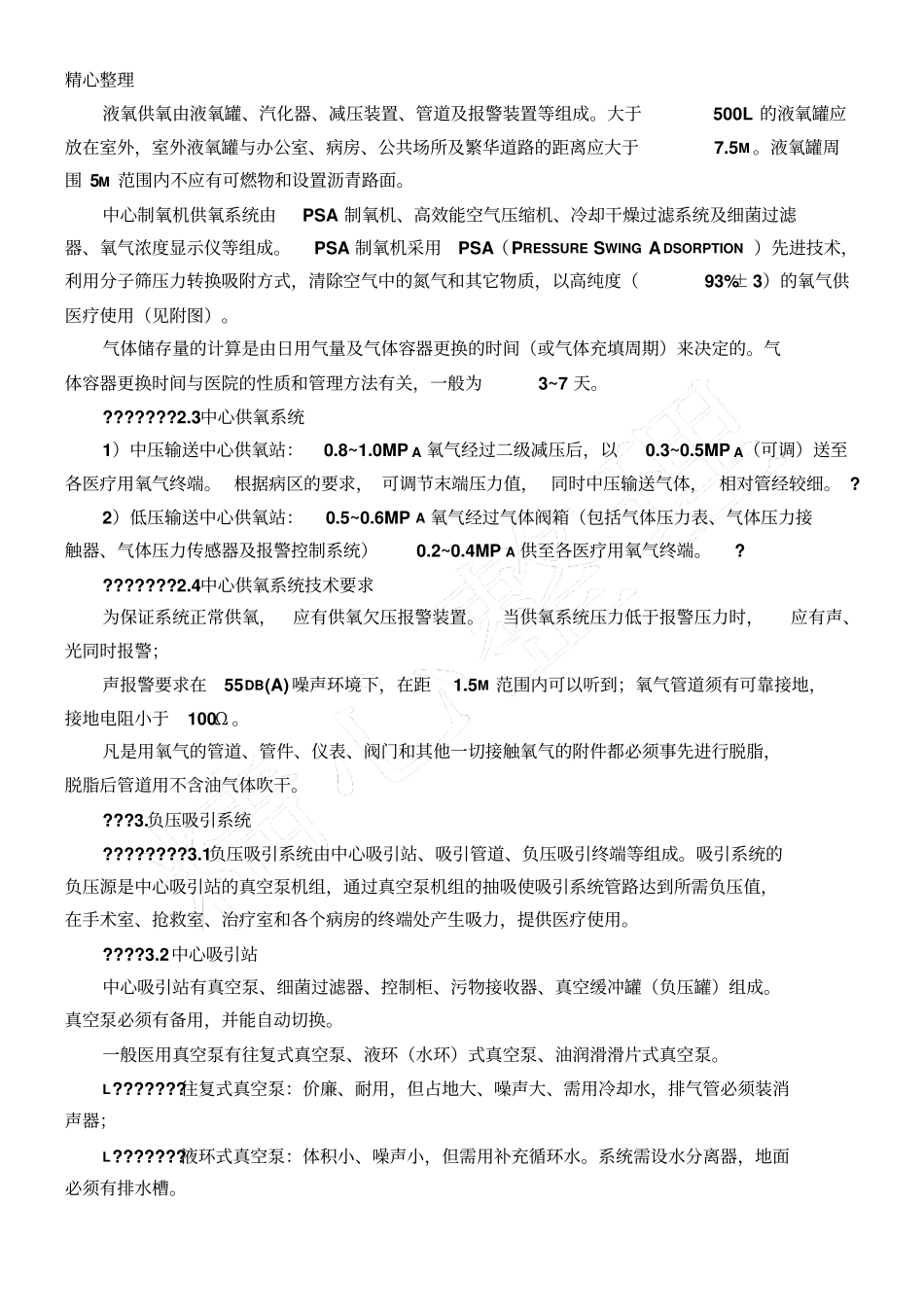

精心整理医用气体管道系统的设计概述：医疗气体管线供给系统是一个现代化医院重要的且必不可少的组成部分，它包括医用氧气系统、负压吸引系统、压缩空气系统、笑气（N2O）、氮气系统及二氧化碳系统和中心工作站等。通过医疗气体中心管道系统工程的合理设计，使医院能以较低的投资获得一个功效强大的供气系统，确保医院的医疗系统高效运行。一、?医用气体的基本种类及用途1.医用气体的基本种类为医用氧气、负压吸引、压缩空气、氮气、笑气（N2O）及二氧化碳等气体。氧气主要用于一般病人吸氧，危急病人吸氧（呼吸机）及用于药物的雾化等；负压吸引主要吸痰、脓及血液之用；压缩空气用于口腔设备及作为呼吸机动力（混合气体用）；氮气作为手术气动工具的动力；笑气（N2O）用作为手术时的麻醉气体。二氧化碳气用于腹腔充气及试验室培养细菌。二、?医用气体管道系统及中心工作站（气源）的设置????医用气体管道系统是指医疗用的氧气，负压吸引、压缩空气、笑气、氮气、二氧化碳等气体的集中供给、排放和配管系统。医用气体设置的区域为病房、手术室、监护病房（1CU）、抢救室、急诊、观察室、高压氧仓、妇科人流室、口腔科等医疗场所。为保证医疗供气系统稳定、连续地供气，采用集中管理的中央配管系统设置中心工作站（包括供氧站、真空泵房、空压机站等），通过管道连接医院每个气体终端。2.中心供氧系统2.1医院中心供氧系统由中心供氧站、管道、阀门及终端送氧插头等组成。氧气气源集中在中心供氧站，气源氧气通过减压装置和管道输送到手术室、抢救室、治疗室和各个病房的终端处，供医疗使用。2.2中心供氧站中心供氧站供氧方式有：氧气瓶组供氧、液氧供氧和液氧与气瓶组联合供氧及制氧机供氧。氧气瓶组供氧由高压氧气瓶、汇流排、减压装置、管道及报警装置组成。氧气瓶组供氧汇流排，必须设两组（或多组）交替供氧，采用自动或手动切换。氧气瓶可由散装或箱式瓶组供给。采用汇流排气瓶组时气瓶总数不得超过20瓶。瓶装汇流排间地坪应与运输工具高度相适应，一般宜高出室外地坪600MM以上。箱式瓶组应有防止发生火花的轨导吊车。精心整理液氧供氧由液氧罐、汽化器、减压装置、管道及报警装置等组成。大于500L的液氧罐应放在室外，室外液氧罐与办公室、病房、公共场所及繁华道路的距离应大于7.5M。液氧罐周围5M范围内不应有可燃物和设置沥青路面。中心制氧机供氧系统由PSA制氧机、高效能空气压缩机、冷却干燥过滤系统及细菌过滤器、氧气浓度显示仪等组成。PSA制氧机采用PSA（PRESSURESWINGADSORPTION）先进技术，利用分子筛压力转换吸附方式，清除空气中的氮气和其它物质，以高纯度（93%±3）的氧气供医疗使用（见附图）。气体储存量的计算是由日用气量及气体容器更换的时间（或气体充填周期）来决定的。气体容器更换时间与医院的性质和管理方法有关，一般为3~7天。???????2.3中心供氧系统1）中压输送中心供氧站：0.8~1.0MPA氧气经过二级减压后，以0.3~0.5MPA（可调）送至各医疗用氧气终端。根据病区的要求，可调节末端压力值，同时中压输送气体，相对管经较细。?2）低压输送中心供氧站：0.5~0.6MPA氧气经过气体阀箱（包括气体压力表、气体压力接触器、气体压力传感器及报警控制系统）0.2~0.4MPA供至各医疗用氧气终端。????????2.4中心供氧系统技术要求为保证系统正常供氧，应有供氧欠压报警装置。当供氧系统压力低于报警压力时，应有声、光同时报警；声报警要求在55DB(A)噪声环境下，在距1.5M范围内可以听到；氧气管道须有可靠接地，接地电阻小于100Ω。凡是用氧气的管道、管件、仪表、阀门和其他一切接触氧气的附件都必须事先进行脱脂，脱脂后管道用不含油气体吹干。???3.负压吸引系统????????3.1负压吸引系统由中心吸引站、吸引管道、负压吸引终端等组成。吸引系统的负压源是中心吸引站的真空泵机组，通过真空泵机组的抽吸使吸引系统管路达到所需负压值，在手术室、抢救室、治疗室和各个病房的终端处产生吸力，提供医疗使用。????3.2中心吸引站中心吸引站有真空泵、细菌过滤器、控制柜、污物接收器、真空缓冲罐（负压罐）组成。真空泵必须有备用，并能自动切换。一般医用真空泵有往复...
