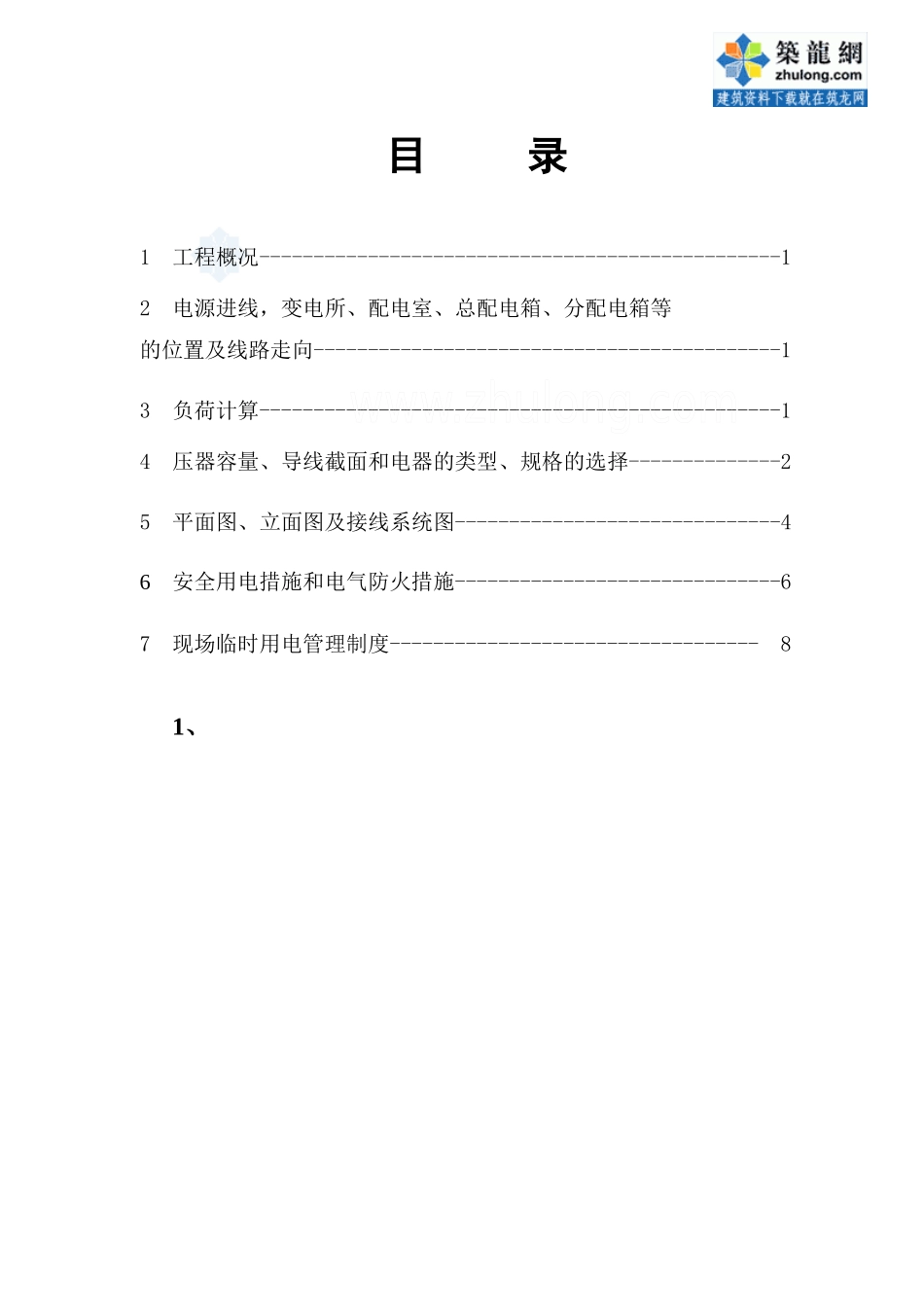

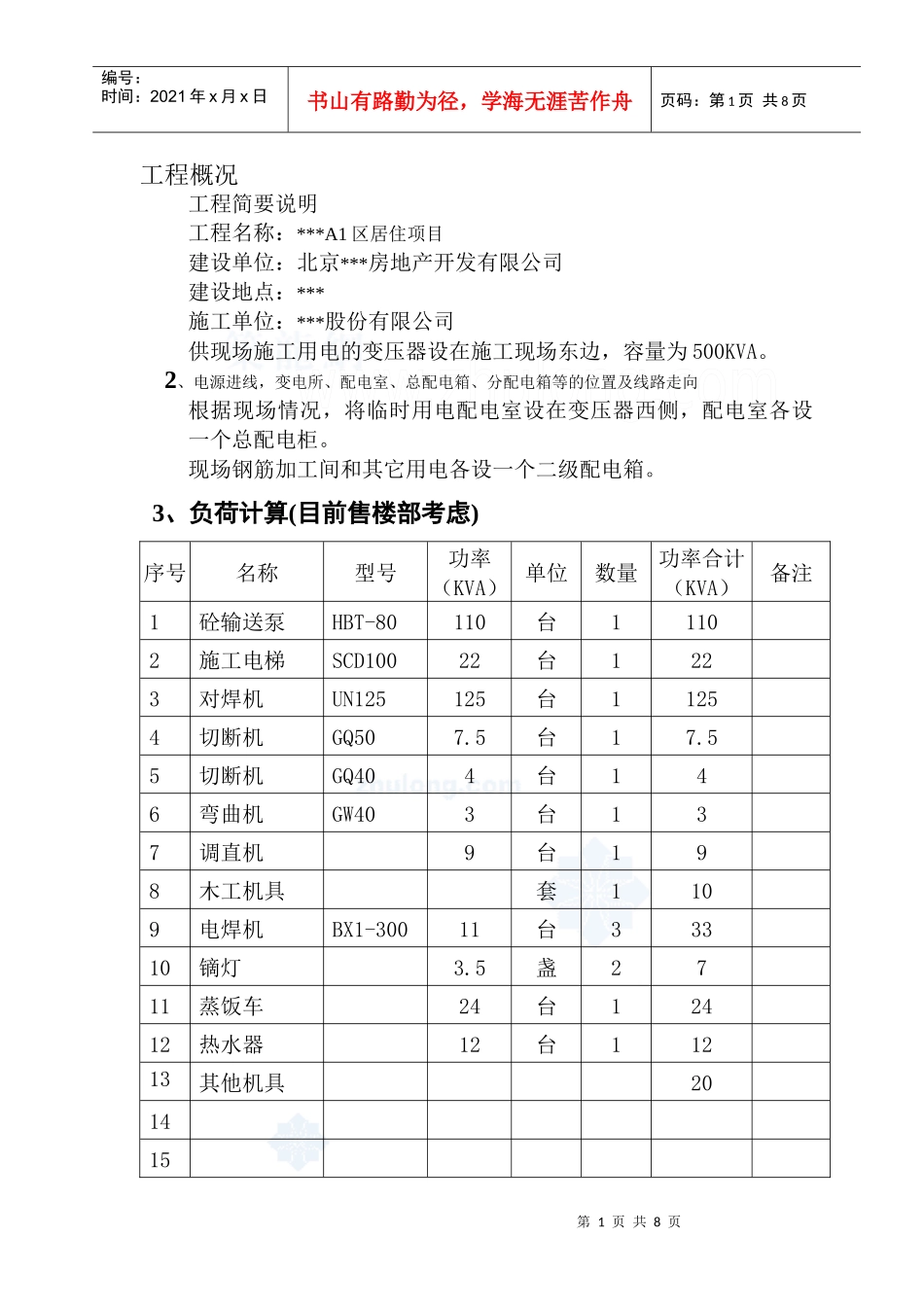

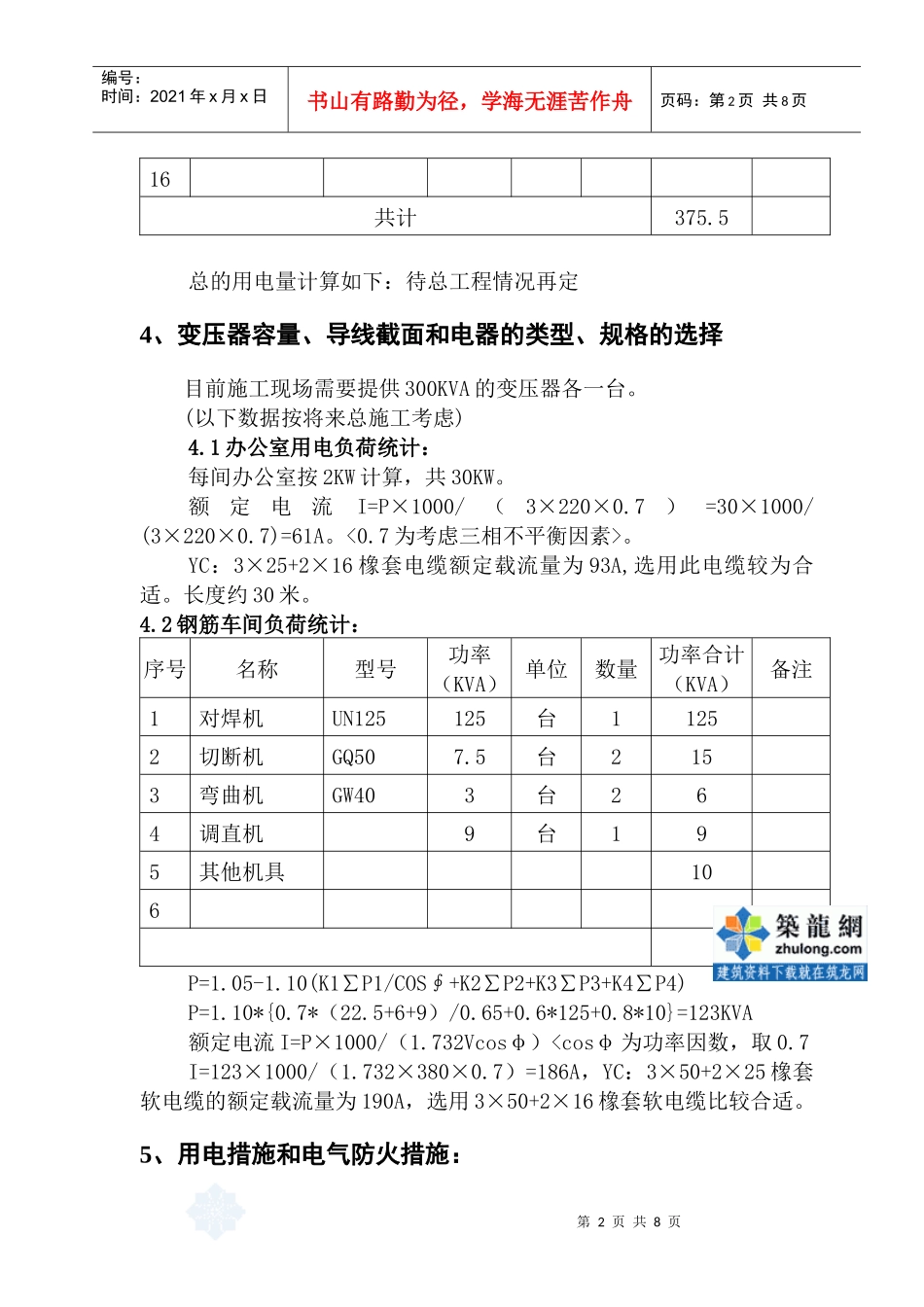

目录1工程概况------------------------------------------------12电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向-------------------------------------------13负荷计算------------------------------------------------14压器容量、导线截面和电器的类型、规格的选择--------------25平面图、立面图及接线系统图------------------------------46安全用电措施和电气防火措施------------------------------67现场临时用电管理制度----------------------------------81、第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页工程概况工程简要说明工程名称：***A1区居住项目建设单位：北京***房地产开发有限公司建设地点：***施工单位：***股份有限公司供现场施工用电的变压器设在施工现场东边，容量为500KVA。2、电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向根据现场情况，将临时用电配电室设在变压器西侧，配电室各设一个总配电柜。现场钢筋加工间和其它用电各设一个二级配电箱。3、负荷计算(目前售楼部考虑)序号名称型号功率（KVA）单位数量功率合计（KVA）备注1砼输送泵HBT-80110台11102施工电梯SCD10022台1223对焊机UN125125台11254切断机GQ507.5台17.55切断机GQ404台146弯曲机GW403台137调直机9台198木工机具套1109电焊机BX1-30011台33310镝灯3.5盏2711蒸饭车24台12412热水器12台11213其他机具201415第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页16共计375.5总的用电量计算如下：待总工程情况再定4、变压器容量、导线截面和电器的类型、规格的选择目前施工现场需要提供300KVA的变压器各一台。(以下数据按将来总施工考虑)4.1办公室用电负荷统计：每间办公室按2KW计算，共30KW。额定电流I=P×1000/（3×220×0.7）=30×1000/(3×220×0.7)=61A。<0.7为考虑三相不平衡因素>。YC：3×25+2×16橡套电缆额定载流量为93A,选用此电缆较为合适。长度约30米。4.2钢筋车间负荷统计：序号名称型号功率（KVA）单位数量功率合计（KVA）备注1对焊机UN125125台11252切断机GQ507.5台2153弯曲机GW403台264调直机9台195其他机具106P=1.05-1.10(K1∑P1/COS∮+K2∑P2+K3∑P3+K4∑P4)P=1.10*{0.7*（22.5+6+9）/0.65+0.6*125+0.8*10}=123KVA额定电流I=P×1000/（1.732Vcosφ）
