IMD 模具设计及产品成型要点VIP免费

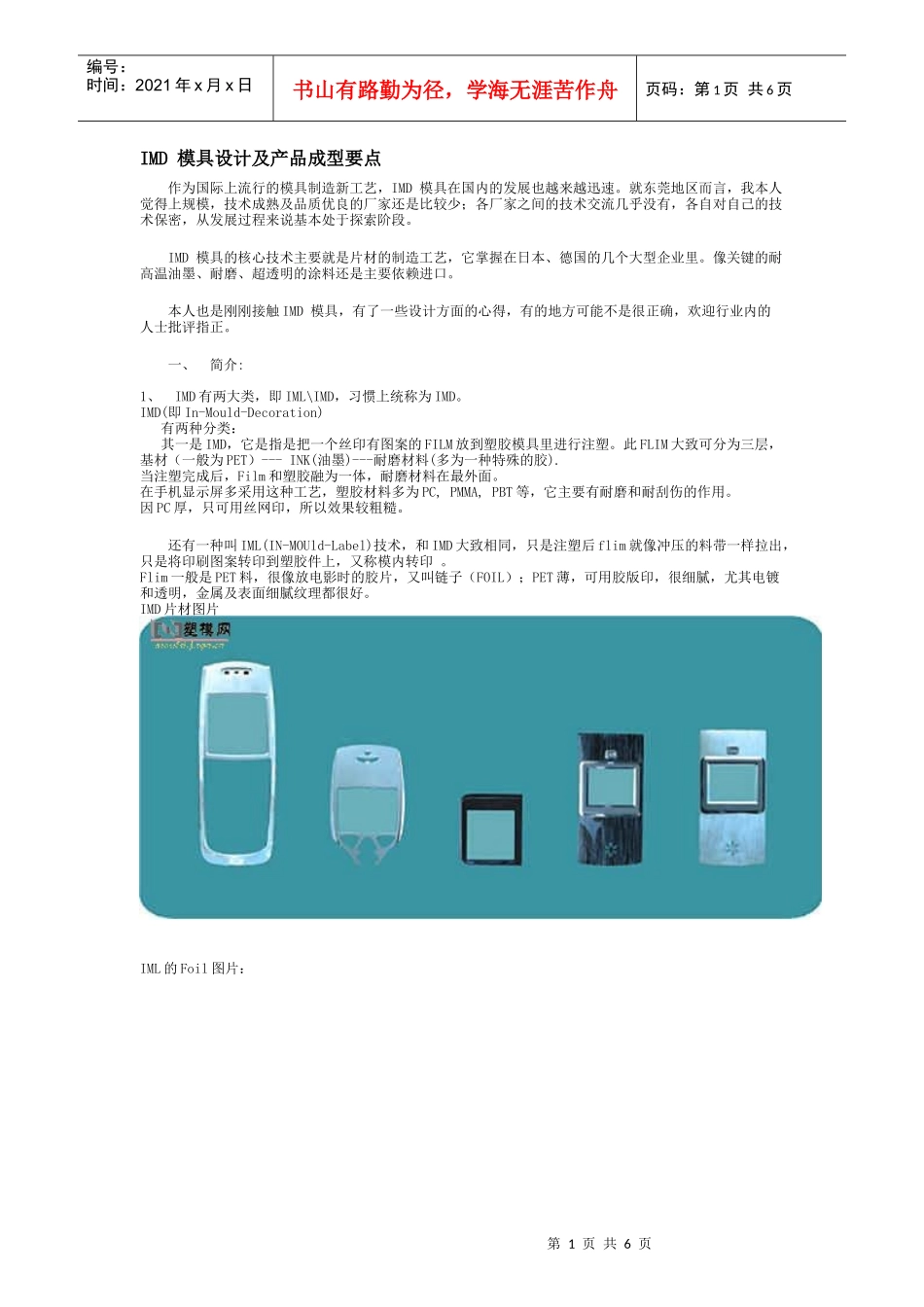

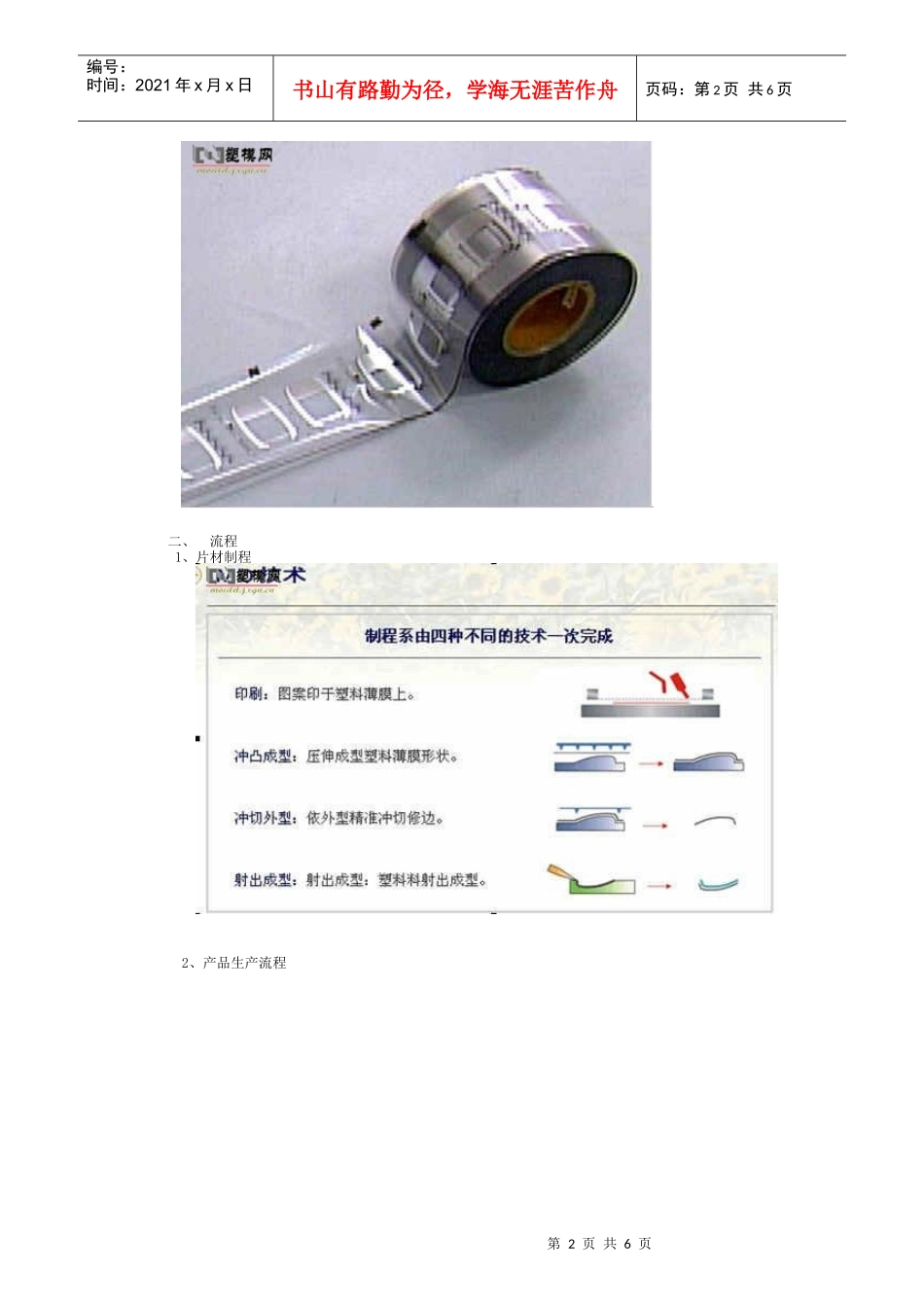

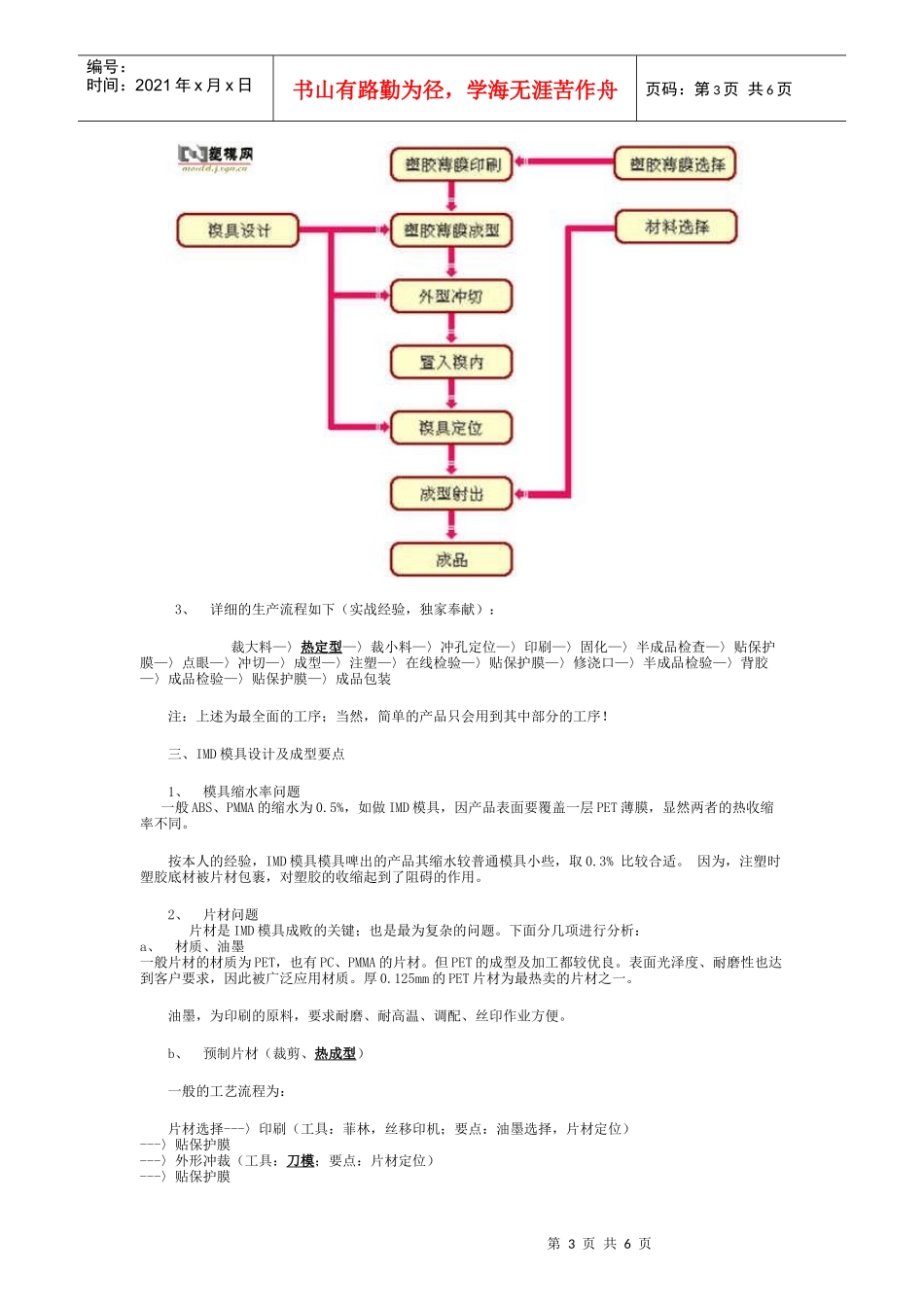

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页IMD模具设计及产品成型要点作为国际上流行的模具制造新工艺，IMD模具在国内的发展也越来越迅速。就东莞地区而言，我本人觉得上规模，技术成熟及品质优良的厂家还是比较少；各厂家之间的技术交流几乎没有，各自对自己的技术保密，从发展过程来说基本处于探索阶段。IMD模具的核心技术主要就是片材的制造工艺，它掌握在日本、德国的几个大型企业里。像关键的耐高温油墨、耐磨、超透明的涂料还是主要依赖进口。本人也是刚刚接触IMD模具，有了一些设计方面的心得，有的地方可能不是很正确，欢迎行业内的人士批评指正。一、简介:1、IMD有两大类，即IML\IMD，习惯上统称为IMD。IMD(即In-Mould-Decoration)有两种分类：其一是IMD，它是指是把一个丝印有图案的FILM放到塑胶模具里进行注塑。此FLIM大致可分为三层，基材（一般为PET）---INK(油墨)---耐磨材料(多为一种特殊的胶).当注塑完成后，Film和塑胶融为一体，耐磨材料在最外面。在手机显示屏多采用这种工艺，塑胶材料多为PC,PMMA,PBT等，它主要有耐磨和耐刮伤的作用。因PC厚，只可用丝网印，所以效果较粗糙。还有一种叫IML(IN-MOUld-Label)技术，和IMD大致相同，只是注塑后flim就像冲压的料带一样拉出，只是将印刷图案转印到塑胶件上，又称模内转印。Flim一般是PET料，很像放电影时的胶片，又叫链子（FOIL）；PET薄，可用胶版印，很细腻，尤其电镀和透明，金属及表面细腻纹理都很好。IMD片材图片IML的Foil图片：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、流程1、片材制程2、产品生产流程第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3、详细的生产流程如下（实战经验，独家奉献）：裁大料—〉热定型—〉裁小料—〉冲孔定位—〉印刷—〉固化—〉半成品检查—〉贴保护膜—〉点眼—〉冲切—〉成型—〉注塑—〉在线检验—〉贴保护膜—〉修浇口—〉半成品检验—〉背胶—〉成品检验—〉贴保护膜—〉成品包装注：上述为最全面的工序；当然，简单的产品只会用到其中部分的工序！三、IMD模具设计及成型要点1、模具缩水率问题一般ABS、PMMA的缩水为0.5%，如做IMD模具，因产品表面要覆盖一层PET薄膜，显然两者的热收缩率不同。按本人的经验，IMD模具模具啤出的产品其缩水较普通模具小些，取0.3%比较合适。因为，注塑时塑胶底材被片材包裹，对塑胶的收缩起到了阻碍的作用。2、片材问题片材是IMD模具成败的关键；也是最为复杂的问题。下面分几项进行分析：a、材质、油墨一般片材的材质为PET，也有PC、PMMA的片材。但PET的成型及加工都较优良。表面光泽度、耐磨性也达到客户要求，因此被广泛应用材质。厚0.125mm的PET片材为最热卖的片材之一。油墨，为印刷的原料，要求耐磨、耐高温、调配、丝印作业方便。b、预制片材（裁剪、热成型）一般的工艺流程为：片材选择---〉印刷（工具：菲林，丝移印机；要点：油墨选择，片材定位）---〉贴保护膜---〉外形冲裁（工具：刀模；要点：片材定位）---〉贴保护膜第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页---〉热定型（工具：热定型机；要点：温度控制）---〉贴保护膜请留意，贴保护膜是比不可少的工艺，请保护及防尘的作用；保护膜一般用PE薄膜。热定型加工示意图：在热定型环节，温度控制很重要，掌握不好，容易使片材变形，报废率高。热定型机的上、下模都有加热板，在工作期间保持恒定的温度。移动式加热板在放入片材后，移到片材顶部对片材进行预热，使其变软，才可合模进行热定型处理！c、片材与型腔的配合片材尺寸要比最终的部件尺寸小一点点。--------最重要的原则！！！一般情况下，建议：片材的尺寸要比部件尺寸单边小0.02至0.03mm这样，片材置入型腔内是才容易，才能完全伸展开来。如有褶皱，啤出来的成品就会不良。3、片材成型模具设计要点a、使用产品图，在Pro/e（或其他3D软件）按片材厚度，将产品表面向内偏置，得到片材的3D图。----最麻烦的工作！b...
