JX2008电子定时电子拨瓶系统说明书-TB1同步传动系VIP专享VIP免费

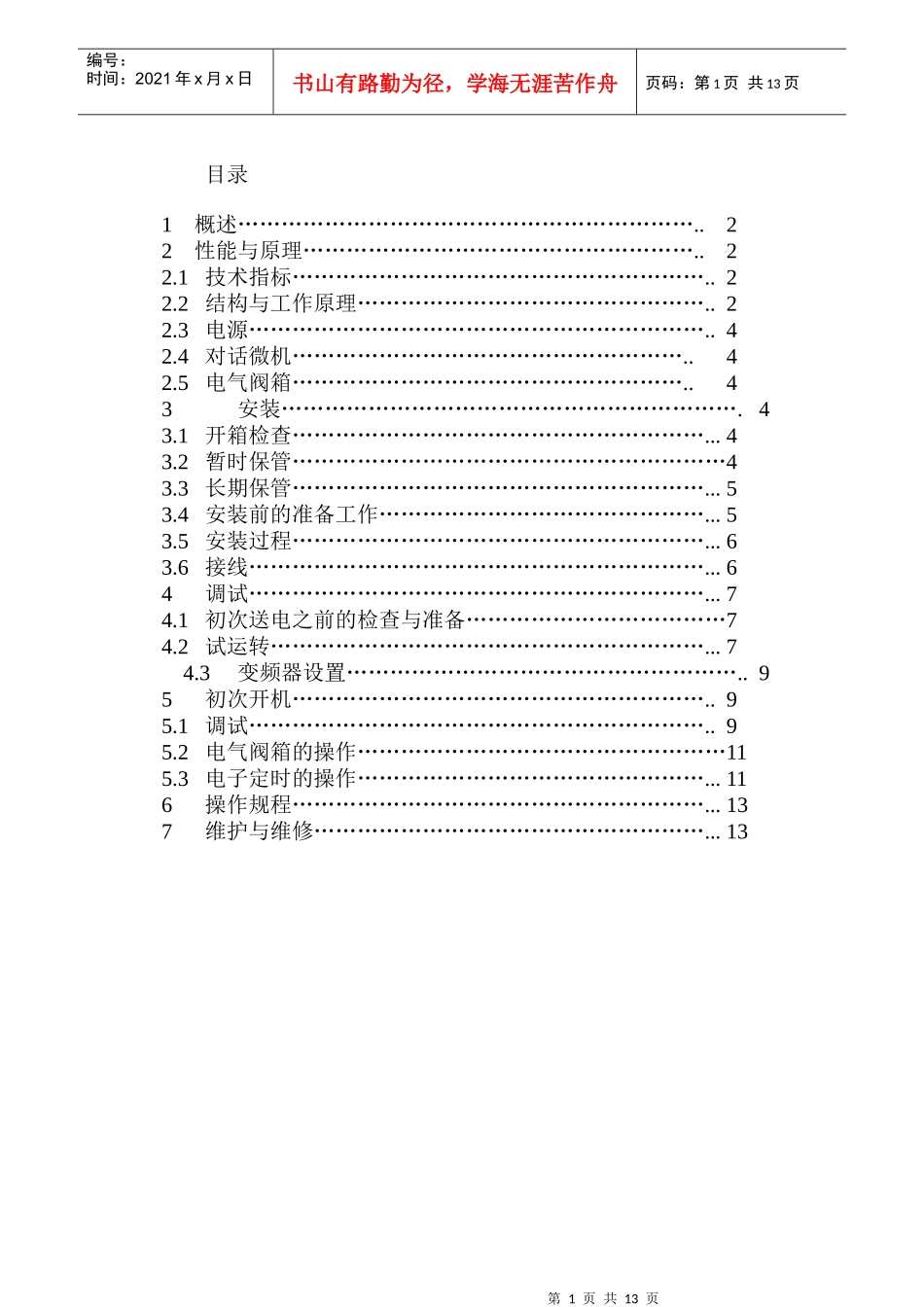

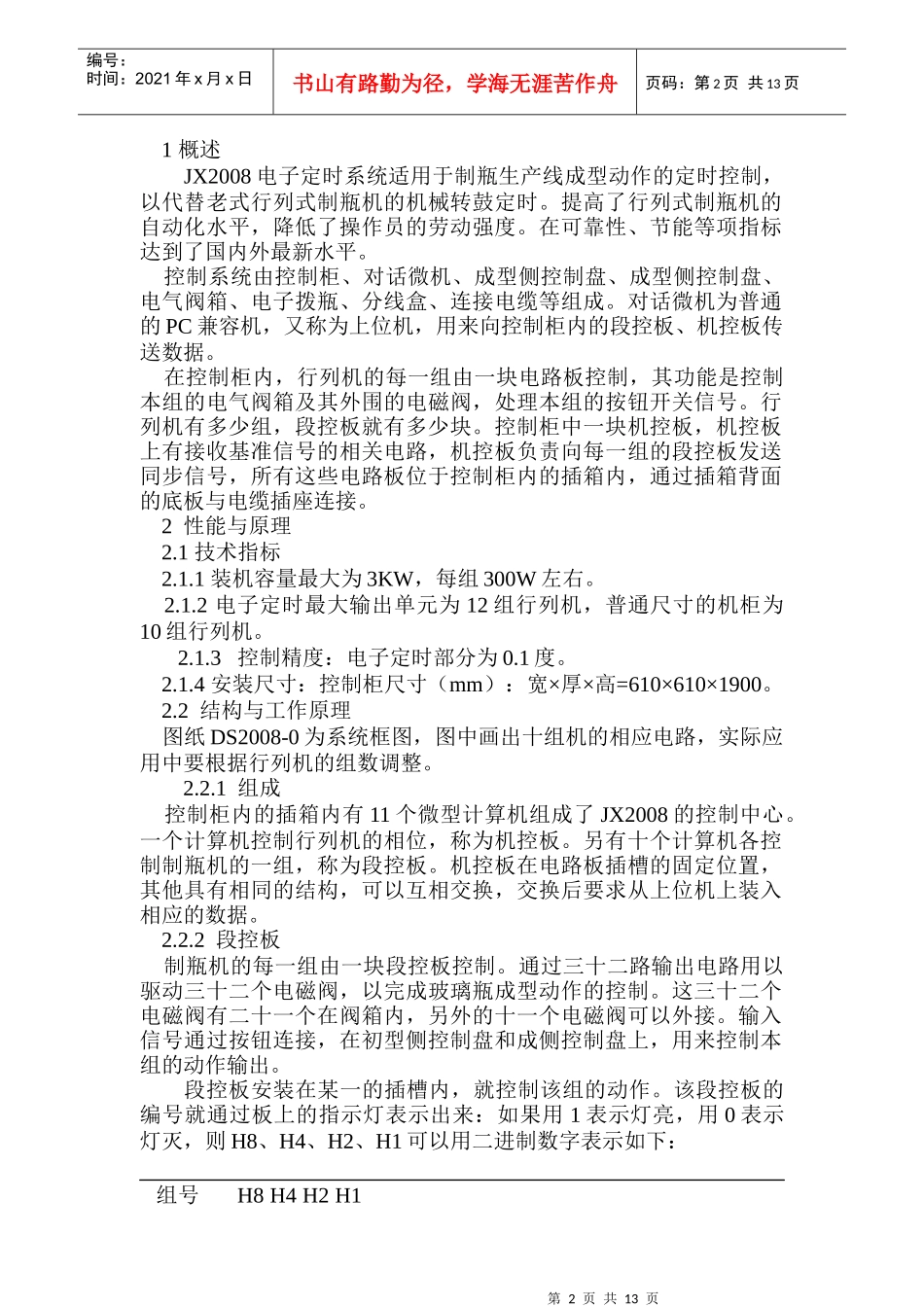

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录1概述………………………………………………………..22性能与原理………………………………………………..22.1技术指标…………………………………………………..22.2结构与工作原理…………………………………………..22.3电源………………………………………………………..42.4对话微机………………………………………………..42.5电气阀箱………………………………………………..43安装……………………………………………………….43.1开箱检查…………………………………………………...43.2暂时保管……………………………………………………43.3长期保管…………………………………………………...53.4安装前的准备工作………………………………………...53.5安装过程…………………………………………………...63.6接线………………………………………………………...64调试………………………………………………………...74.1初次送电之前的检查与准备………………………………74.2试运转……………………………………………………...74.3变频器设置………………………………………………..95初次开机…………………………………………………..95.1调试………………………………………………………..95.2电气阀箱的操作……………………………………………115.3电子定时的操作…………………………………………...116操作规程…………………………………………………...137维护与维修………………………………………………...13第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1概述JX2008电子定时系统适用于制瓶生产线成型动作的定时控制，以代替老式行列式制瓶机的机械转鼓定时。提高了行列式制瓶机的自动化水平，降低了操作员的劳动强度。在可靠性、节能等项指标达到了国内外最新水平。控制系统由控制柜、对话微机、成型侧控制盘、成型侧控制盘、电气阀箱、电子拨瓶、分线盒、连接电缆等组成。对话微机为普通的PC兼容机，又称为上位机，用来向控制柜内的段控板、机控板传送数据。在控制柜内，行列机的每一组由一块电路板控制，其功能是控制本组的电气阀箱及其外围的电磁阀，处理本组的按钮开关信号。行列机有多少组，段控板就有多少块。控制柜中一块机控板，机控板上有接收基准信号的相关电路，机控板负责向每一组的段控板发送同步信号，所有这些电路板位于控制柜内的插箱内，通过插箱背面的底板与电缆插座连接。2性能与原理2.1技术指标2.1.1装机容量最大为3KW，每组300W左右。2.1.2电子定时最大输出单元为12组行列机，普通尺寸的机柜为10组行列机。2.1.3控制精度：电子定时部分为0.1度。2.1.4安装尺寸：控制柜尺寸（mm）：宽×厚×高=610×610×1900。2.2结构与工作原理图纸DS2008-0为系统框图，图中画出十组机的相应电路，实际应用中要根据行列机的组数调整。2.2.1组成控制柜内的插箱内有11个微型计算机组成了JX2008的控制中心。一个计算机控制行列机的相位，称为机控板。另有十个计算机各控制制瓶机的一组，称为段控板。机控板在电路板插槽的固定位置，其他具有相同的结构，可以互相交换，交换后要求从上位机上装入相应的数据。2.2.2段控板制瓶机的每一组由一块段控板控制。通过三十二路输出电路用以驱动三十二个电磁阀，以完成玻璃瓶成型动作的控制。这三十二个电磁阀有二十一个在阀箱内，另外的十一个电磁阀可以外接。输入信号通过按钮连接，在初型侧控制盘和成侧控制盘上，用来控制本组的动作输出。段控板安装在某一的插槽内，就控制该组的动作。该段控板的编号就通过板上的指示灯表示出来：如果用1表示灯亮，用0表示灯灭，则H8、H4、H2、H1可以用二进制数字表示如下：组号H8H4H2H1第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页100012001030011401005010160110701118100091001101010段控板上有两只开关，中部的开关是段号开关，下部的开关是电源开关，在正常情况下...
