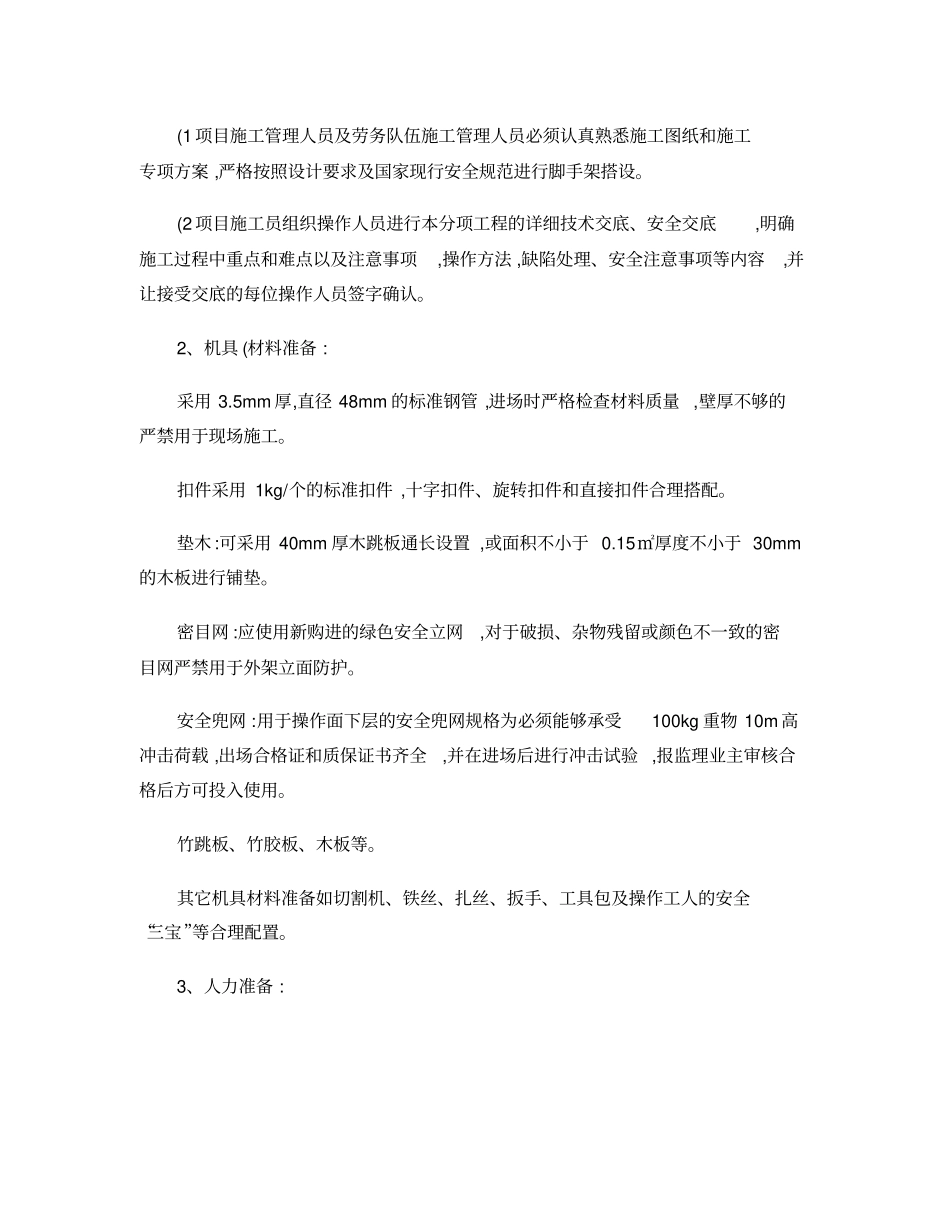

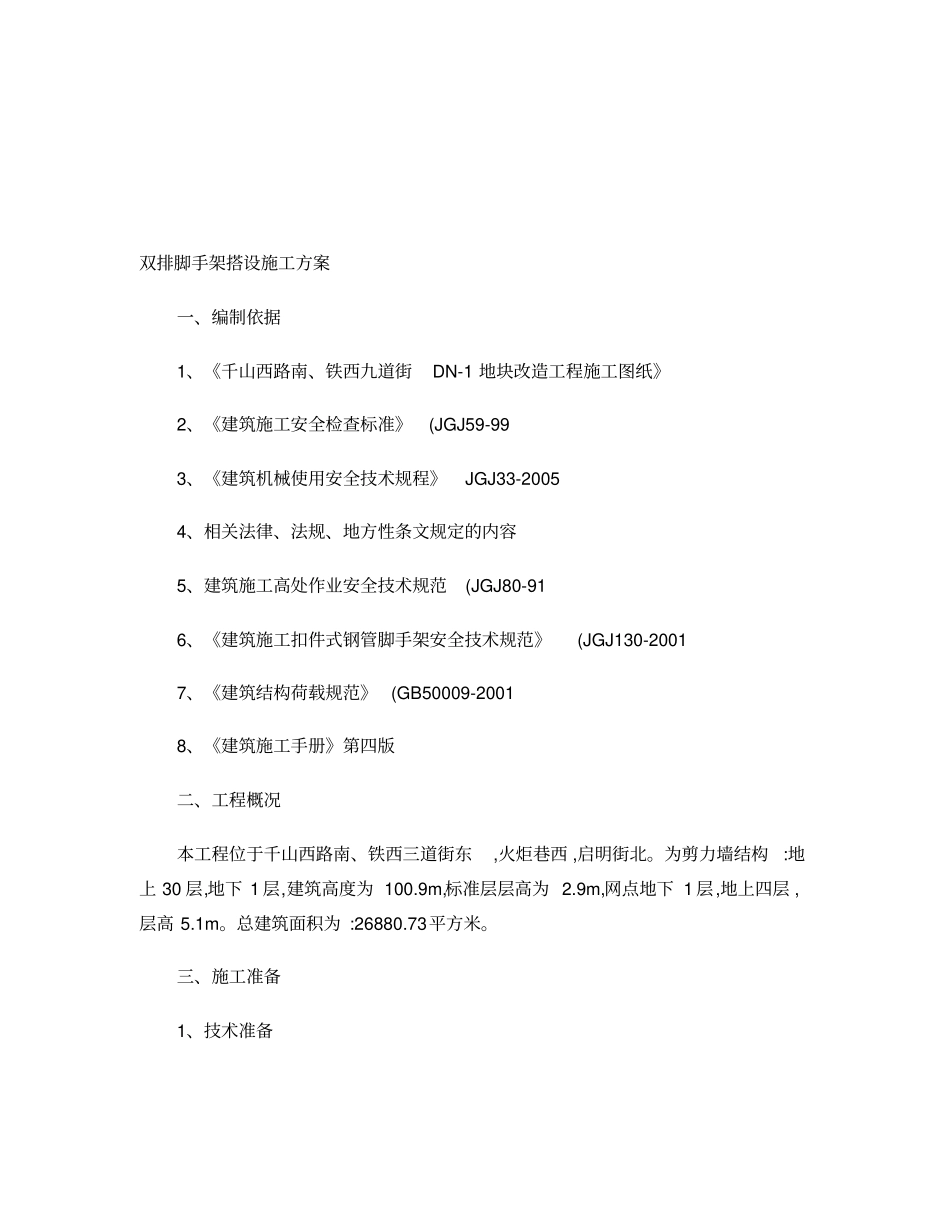

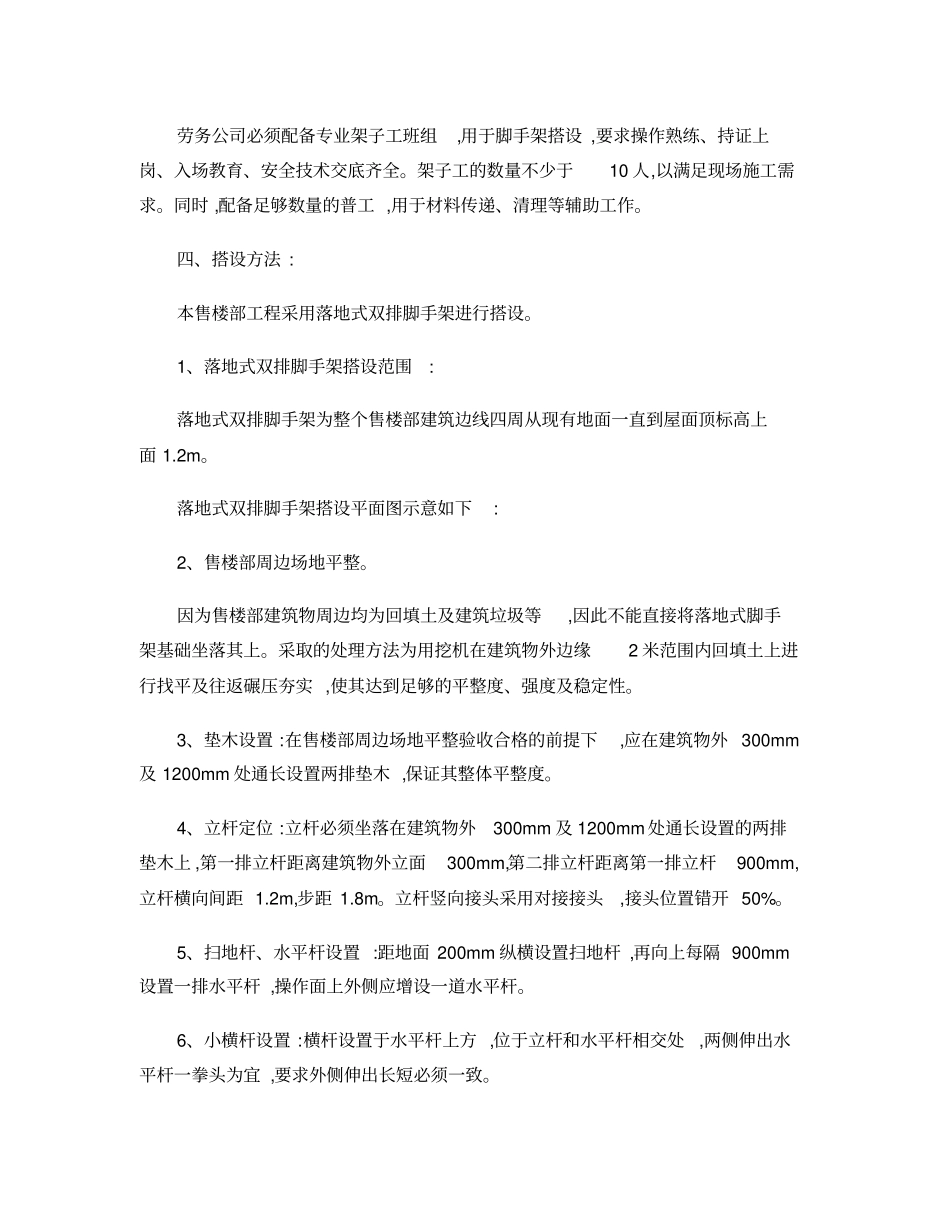

双排脚手架搭设施工方案一、编制依据1、《千山西路南、铁西九道街DN-1地块改造工程施工图纸》2、《建筑施工安全检查标准》(JGJ59-993、《建筑机械使用安全技术规程》JGJ33-20054、相关法律、法规、地方性条文规定的内容5、建筑施工高处作业安全技术规范(JGJ80-916、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-20017、《建筑结构荷载规范》(GB50009-20018、《建筑施工手册》第四版二、工程概况本工程位于千山西路南、铁西三道街东,火炬巷西,启明街北。为剪力墙结构:地上30层,地下1层,建筑高度为100.9m,标准层层高为2.9m,网点地下1层,地上四层,层高5.1m。总建筑面积为:26880.73平方米。三、施工准备1、技术准备(1项目施工管理人员及劳务队伍施工管理人员必须认真熟悉施工图纸和施工专项方案,严格按照设计要求及国家现行安全规范进行脚手架搭设。(2项目施工员组织操作人员进行本分项工程的详细技术交底、安全交底,明确施工过程中重点和难点以及注意事项,操作方法,缺陷处理、安全注意事项等内容,并让接受交底的每位操作人员签字确认。2、机具(材料准备:采用3.5mm厚,直径48mm的标准钢管,进场时严格检查材料质量,壁厚不够的严禁用于现场施工。扣件采用1kg/个的标准扣件,十字扣件、旋转扣件和直接扣件合理搭配。垫木:可采用40mm厚木跳板通长设置,或面积不小于0.15㎡厚度不小于30mm的木板进行铺垫。密目网:应使用新购进的绿色安全立网,对于破损、杂物残留或颜色不一致的密目网严禁用于外架立面防护。安全兜网:用于操作面下层的安全兜网规格为必须能够承受100kg重物10m高冲击荷载,出场合格证和质保证书齐全,并在进场后进行冲击试验,报监理业主审核合格后方可投入使用。竹跳板、竹胶板、木板等。其它机具材料准备如切割机、铁丝、扎丝、扳手、工具包及操作工人的安全“三宝”等合理配置。3、人力准备:劳务公司必须配备专业架子工班组,用于脚手架搭设,要求操作熟练、持证上岗、入场教育、安全技术交底齐全。架子工的数量不少于10人,以满足现场施工需求。同时,配备足够数量的普工,用于材料传递、清理等辅助工作。四、搭设方法:本售楼部工程采用落地式双排脚手架进行搭设。1、落地式双排脚手架搭设范围:落地式双排脚手架为整个售楼部建筑边线四周从现有地面一直到屋面顶标高上面1.2m。落地式双排脚手架搭设平面图示意如下:2、售楼部周边场地平整。因为售楼部建筑物周边均为回填土及建筑垃圾等,因此不能直接将落地式脚手架基础坐落其上。采取的处理方法为用挖机在建筑物外边缘2米范围内回填土上进行找平及往返碾压夯实,使其达到足够的平整度、强度及稳定性。3、垫木设置:在售楼部周边场地平整验收合格的前提下,应在建筑物外300mm及1200mm处通长设置两排垫木,保证其整体平整度。4、立杆定位:立杆必须坐落在建筑物外300mm及1200mm处通长设置的两排垫木上,第一排立杆距离建筑物外立面300mm,第二排立杆距离第一排立杆900mm,立杆横向间距1.2m,步距1.8m。立杆竖向接头采用对接接头,接头位置错开50%。5、扫地杆、水平杆设置:距地面200mm纵横设置扫地杆,再向上每隔900mm设置一排水平杆,操作面上外侧应增设一道水平杆。6、小横杆设置:横杆设置于水平杆上方,位于立杆和水平杆相交处,两侧伸出水平杆一拳头为宜,要求外侧伸出长短必须一致。7、本工程所用扫地杆、立杆、水平杆、横杆等在投入使用前必须将钢管表面涂刷成黄色;剪刀撑用钢管在投入使用前必须将钢管表面涂刷成红白相间条纹,间距5008、剪刀撑设置:双排外架剪刀撑从角部第一根立杆开始搭设,每排外架从外侧立面的两端通长设置剪刀撑,剪刀撑由底至顶连续设置,中间各道剪刀撑之间的净据不应大于15m,剪刀撑钢管斜角采用60°,接头搭接长度为1m,接头位置采用3个旋转扣件连接,除在两头与立杆和大横杆连接外,中间还增加2~4个节点。剪刀撑搭接示意图:剪刀撑搭接示意图9、连墙杆件设置:为了增强脚手架的侧向刚度及稳定性,在外脚手架于建筑物之间设置连接杆件。本工程在第一排扫地杆位置就在每根钢柱位置设置连墙件,连墙件从纵向扫地杆上引出,用短钢管锁住钢柱的方式进行加固。双排外架高度大于6m时必须设置连墙杆件,水平及竖向每隔6m设置一道,不超过两步...
