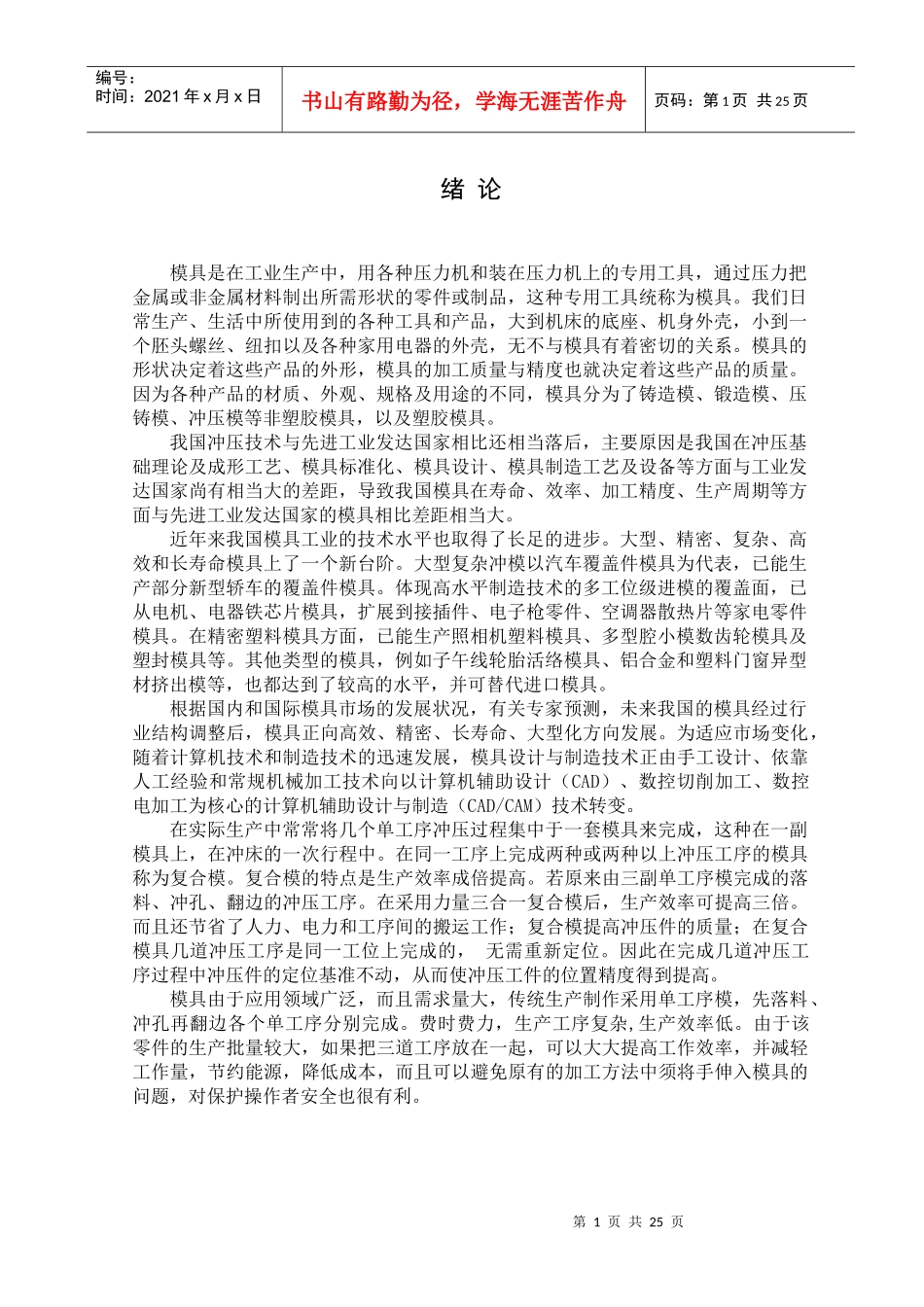

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页绪论模具是在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属或非金属材料制出所需形状的零件或制品，这种专用工具统称为模具。我们日常生产、生活中所使用到的各种工具和产品，大到机床的底座、机身外壳，小到一个胚头螺丝、纽扣以及各种家用电器的外壳，无不与模具有着密切的关系。模具的形状决定着这些产品的外形，模具的加工质量与精度也就决定着这些产品的质量。因为各种产品的材质、外观、规格及用途的不同，模具分为了铸造模、锻造模、压铸模、冲压模等非塑胶模具，以及塑胶模具。我国冲压技术与先进工业发达国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与先进工业发达国家的模具相比差距相当大。近年来我国模具工业的技术水平也取得了长足的进步。大型、精密、复杂、高效和长寿命模具上了一个新台阶。大型复杂冲模以汽车覆盖件模具为代表，已能生产部分新型轿车的覆盖件模具。体现高水平制造技术的多工位级进模的覆盖面，已从电机、电器铁芯片模具，扩展到接插件、电子枪零件、空调器散热片等家电零件模具。在精密塑料模具方面，已能生产照相机塑料模具、多型腔小模数齿轮模具及塑封模具等。其他类型的模具，例如子午线轮胎活络模具、铝合金和塑料门窗异型材挤出模等，也都达到了较高的水平，并可替代进口模具。根据国内和国际模具市场的发展状况，有关专家预测，未来我国的模具经过行业结构调整后，模具正向高效、精密、长寿命、大型化方向发展。为适应市场变化，随着计算机技术和制造技术的迅速发展，模具设计与制造技术正由手工设计、依靠人工经验和常规机械加工技术向以计算机辅助设计（CAD）、数控切削加工、数控电加工为核心的计算机辅助设计与制造（CAD/CAM）技术转变。在实际生产中常常将几个单工序冲压过程集中于一套模具来完成，这种在一副模具上，在冲床的一次行程中。在同一工序上完成两种或两种以上冲压工序的模具称为复合模。复合模的特点是生产效率成倍提高。若原来由三副单工序模完成的落料、冲孔、翻边的冲压工序。在采用力量三合一复合模后，生产效率可提高三倍。而且还节省了人力、电力和工序间的搬运工作；复合模提高冲压件的质量；在复合模具几道冲压工序是同一工位上完成的，无需重新定位。因此在完成几道冲压工序过程中冲压件的定位基准不动，从而使冲压工件的位置精度得到提高。模具由于应用领域广泛，而且需求量大，传统生产制作采用单工序模，先落料、冲孔再翻边各个单工序分别完成。费时费力，生产工序复杂,生产效率低。由于该零件的生产批量较大，如果把三道工序放在一起，可以大大提高工作效率，并减轻工作量，节约能源，降低成本，而且可以避免原有的加工方法中须将手伸入模具的问题，对保护操作者安全也很有利。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1防尘盖的工艺分析1.1零件要求工件名称：防尘盖生产批量：大批量材料：10钢，厚度t=0.3mm工件简图：如图1-1所示:第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页图1-1零件图1.2工件的工艺分析加工这样的工件，传统的方法是采用二个工序来完成，即第一个工序是孔、落料，第二个工序再翻边成形。采用这种工艺方法须用两套模具，生产效率低；在第二步工序中操作者需要将手伸入模具，安全性差；翻边与外缘的同心度不容易保证。采用复合模一次完成落料、冲孔、翻边工序，这样能大大提高生产效率，避免了传统方法难以解决的手进入模具的问题，操作方便、安全，冲出制件质量较好。从工件图上看，该工件形状简单且轴对称，主要尺寸Φ30.2的精度等级IT14级，材料厚t=0.03mm，其冲裁性能较好。所以可以采用倒装式复合模。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页1...
