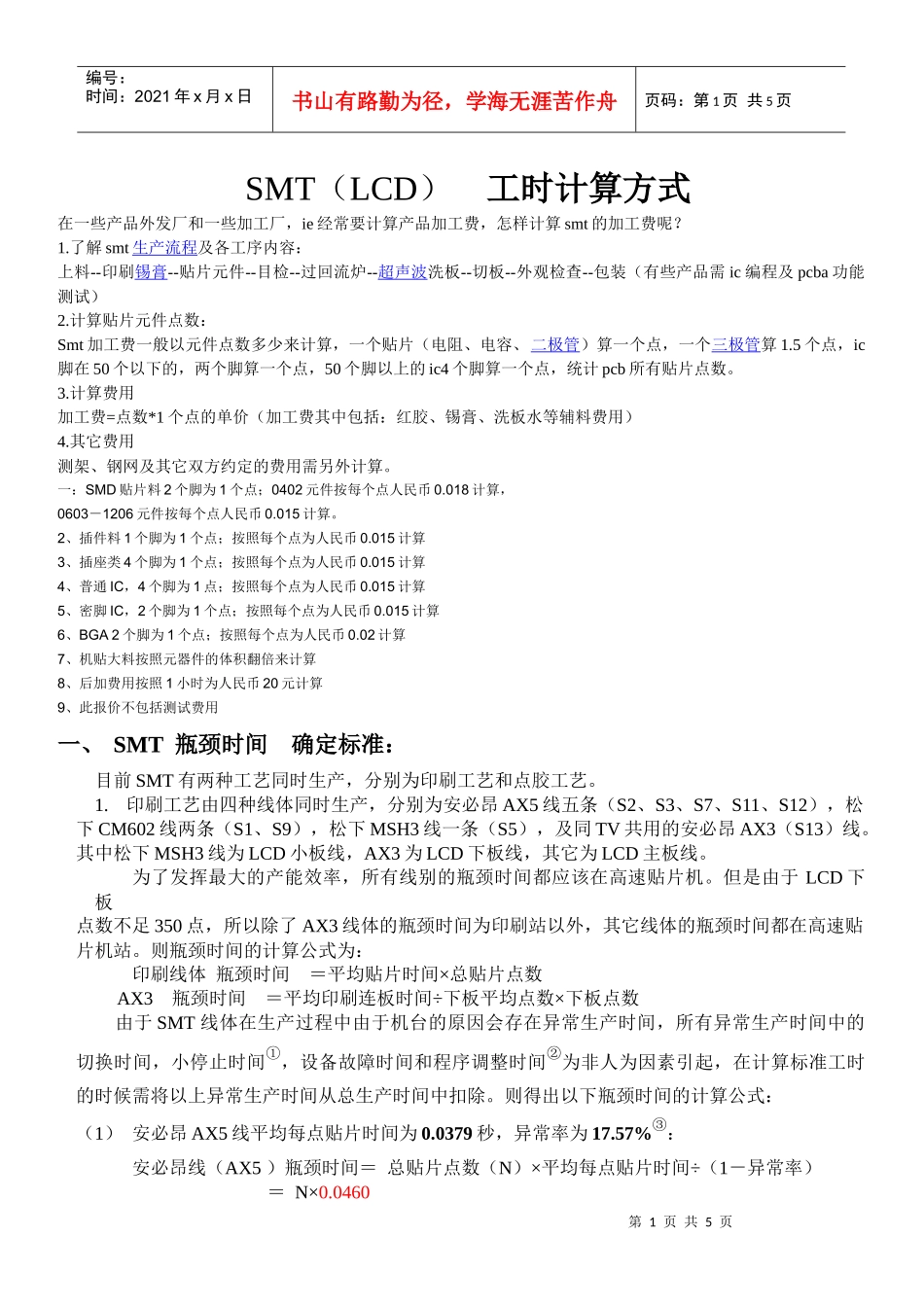

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页SMT（LCD）工时计算方式在一些产品外发厂和一些加工厂，ie经常要计算产品加工费，怎样计算smt的加工费呢？1.了解smt生产流程及各工序内容：上料--印刷锡膏--贴片元件--目检--过回流炉--超声波洗板--切板--外观检查--包装（有些产品需ic编程及pcba功能测试）2.计算贴片元件点数：Smt加工费一般以元件点数多少来计算，一个贴片（电阻、电容、二极管）算一个点，一个三极管算1.5个点，ic脚在50个以下的，两个脚算一个点，50个脚以上的ic4个脚算一个点，统计pcb所有贴片点数。3.计算费用加工费=点数*1个点的单价（加工费其中包括：红胶、锡膏、洗板水等辅料费用）4.其它费用测架、钢网及其它双方约定的费用需另外计算。一：SMD贴片料2个脚为1个点；0402元件按每个点人民币0.018计算，0603－1206元件按每个点人民币0.015计算。2、插件料1个脚为1个点；按照每个点为人民币0.015计算3、插座类4个脚为1个点；按照每个点为人民币0.015计算4、普通IC，4个脚为1点；按照每个点为人民币0.015计算5、密脚IC，2个脚为1个点；按照每个点为人民币0.015计算6、BGA2个脚为1个点；按照每个点为人民币0.02计算7、机贴大料按照元器件的体积翻倍来计算8、后加费用按照1小时为人民币20元计算9、此报价不包括测试费用一、SMT瓶颈时间确定标准：目前SMT有两种工艺同时生产，分别为印刷工艺和点胶工艺。1.印刷工艺由四种线体同时生产，分别为安必昂AX5线五条（S2、S3、S7、S11、S12），松下CM602线两条（S1、S9），松下MSH3线一条（S5），及同TV共用的安必昂AX3（S13）线。其中松下MSH3线为LCD小板线，AX3为LCD下板线，其它为LCD主板线。为了发挥最大的产能效率，所有线别的瓶颈时间都应该在高速贴片机。但是由于LCD下板点数不足350点，所以除了AX3线体的瓶颈时间为印刷站以外，其它线体的瓶颈时间都在高速贴片机站。则瓶颈时间的计算公式为：印刷线体瓶颈时间＝平均贴片时间×总贴片点数AX3瓶颈时间＝平均印刷连板时间÷下板平均点数×下板点数由于SMT线体在生产过程中由于机台的原因会存在异常生产时间，所有异常生产时间中的切换时间，小停止时间①，设备故障时间和程序调整时间②为非人为因素引起，在计算标准工时的时候需将以上异常生产时间从总生产时间中扣除。则得出以下瓶颈时间的计算公式：（1）安必昂AX5线平均每点贴片时间为0.0379秒，异常率为17.57%③：安必昂线（AX5）瓶颈时间＝总贴片点数（N）×平均每点贴片时间÷（1－异常率）＝N×0.0460第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页（2）松下CM602线平均每点贴片时间为0.0515秒，异常率为22.48%④：松下线（CM602）瓶颈时间＝总贴片点数（N）×平均每点贴片时间÷（1－异常率）＝N×0.0664（3）松下MSH3线平均每点贴片时间为0.1235秒，异常率为20.75%⑤：松下线（MSH3）瓶颈时间＝总贴片点数（N）×平均每点贴片时间÷（1－异常率）＝N×0.1558（4）AX3线平均印刷连板时间为16秒，下板连板平均点数80点，异常率为11.04%⑥：AX3瓶颈时间＝下板点数（F）×平均印刷连板时间÷下板连板平均点数÷（1－异常率）＝F×0.22482.点胶工艺有两种线体生产，分别为安必昂AX3线6条（S16、S17、S18、S19、S21、S22），松下CM602线6条（S31、S32、S33、S35、S36、S37），生产LCDPOWER板。为了发挥最大的产能效率，其瓶颈时间为高速贴片机站。则瓶颈时间计算公式为：平均贴片时间×总贴片点数由于SMT线体在生产过程中由于机台的原因会存在异常生产时间，所有异常生产时间中的切换时间，小停止时间①，设备故障时间和程序调整时间②为非人为因素引起，在计算标准工时的时候需将以上异常生产时间从总生产时间中扣除。则得出以下瓶颈时间计算公式：点胶线体瓶颈时间＝平均贴片时间×总贴片点数（1）安必昂AX3线平均每点贴片时间为0.1067秒，异常率为7.69%⑦：安必昂（AX3）瓶颈时间＝总贴片点数（N）×平均每点贴片时间÷(1－异常率)＝N×0.1156（2）松下CM602线平均每点贴片时间为0.0937秒，异常率为12.46%⑧：松下（AX3...
