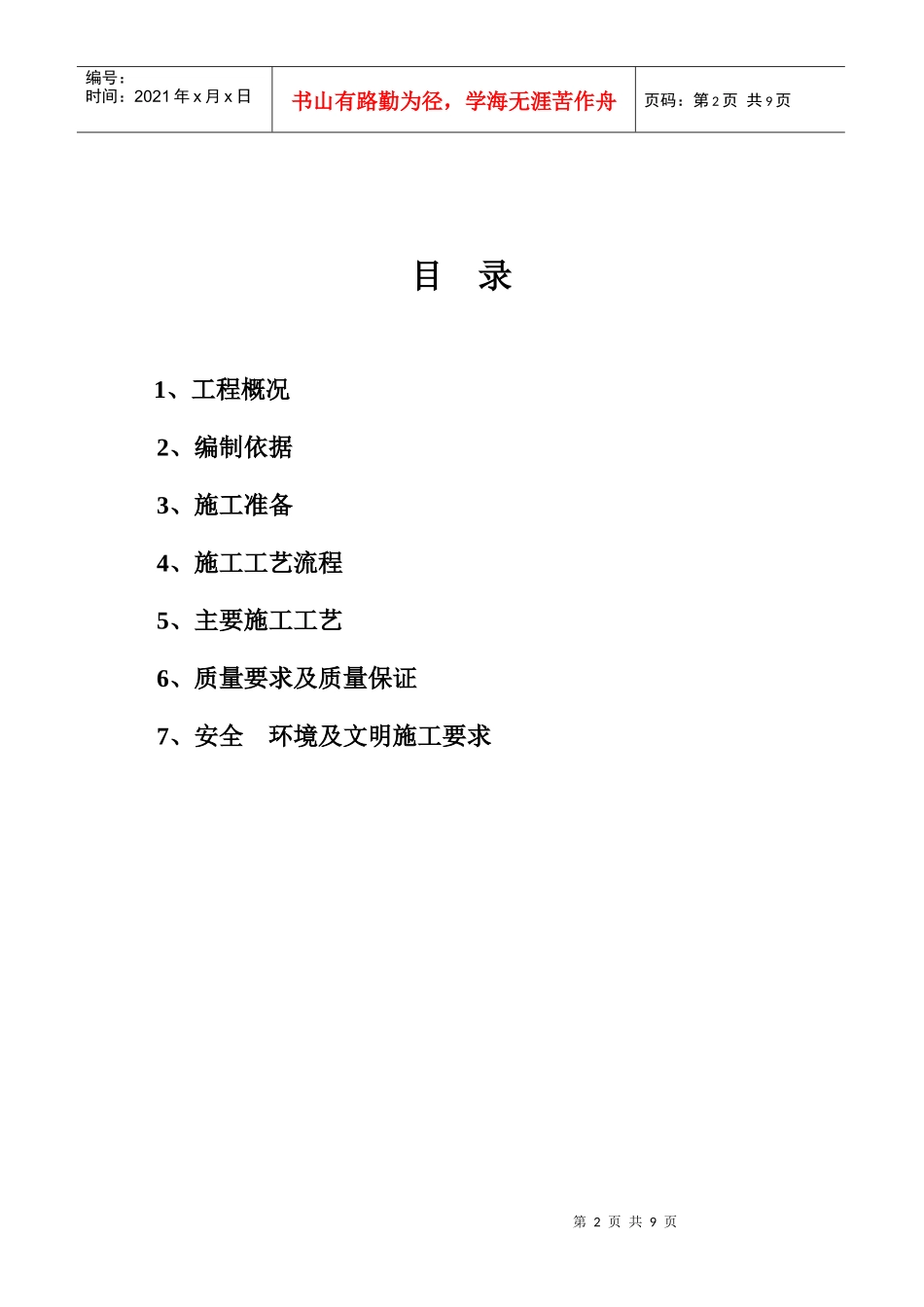

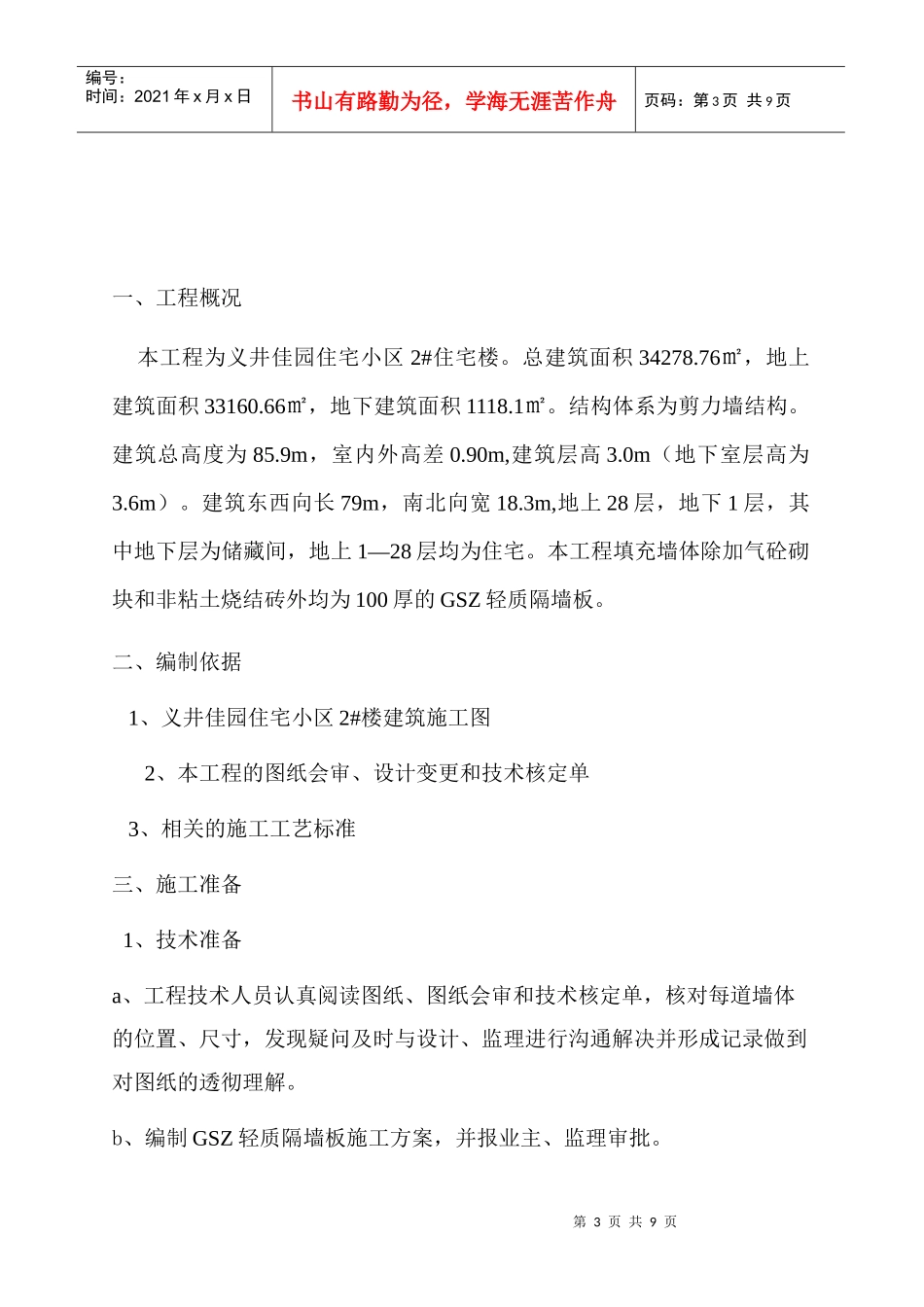

义井佳园住宅小区2#住宅楼轻质隔墙板施工方案编制人：审核人：南通六建山西分公司义井佳园项目部第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录1、工程概况2、编制依据3、施工准备4、施工工艺流程5、主要施工工艺6、质量要求及质量保证7、安全环境及文明施工要求第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、工程概况本工程为义井佳园住宅小区2#住宅楼。总建筑面积34278.76㎡，地上建筑面积33160.66㎡，地下建筑面积1118.1㎡。结构体系为剪力墙结构。建筑总高度为85.9m，室内外高差0.90m,建筑层高3.0m（地下室层高为3.6m）。建筑东西向长79m，南北向宽18.3m,地上28层，地下1层，其中地下层为储藏间，地上1—28层均为住宅。本工程填充墙体除加气砼砌块和非粘土烧结砖外均为100厚的GSZ轻质隔墙板。二、编制依据1、义井佳园住宅小区2#楼建筑施工图2、本工程的图纸会审、设计变更和技术核定单3、相关的施工工艺标准三、施工准备1、技术准备a、工程技术人员认真阅读图纸、图纸会审和技术核定单，核对每道墙体的位置、尺寸，发现疑问及时与设计、监理进行沟通解决并形成记录做到对图纸的透彻理解。b、编制GSZ轻质隔墙板施工方案，并报业主、监理审批。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页c、将技术交底落实到作业班组。d、熟悉图纸后，组织工程技术人员进行现场放线。放线人员要严格按照设计文件、图纸、图纸会审和技术核定单进行放线，随放随复核。放线完毕，请监理进行验收合格后方可使用。2、材料准备（1）、面板应表面平整、边缘整齐、表面不应有污垢、裂纹、缺角、翘曲等明天的缺陷。（2）、GSZ轻持隔墙板的才质应符合现行国家标准和行业标准的规定。（3）、使用的相关的辅助材料必须与主材相配套。（4）、对GSZ轻质隔墙板的质量要求如下表GSZ轻质墙板外观和尺寸允许偏差项目指标面角平直度（mm/m）4板面平整度（mm/m）2外形缺损（mm）角不大于50×30，边<150埋件板色标清晰、准确尺寸允许偏差（mm）长度0、-20宽度0、-5厚度0、-3第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页（5）所有相关材料必须报监理或业主确认后方可使，拒绝不合格产品进入工地。3、主要机具的准备（1）电动机械：切割机、手电钻、冲击钻等（2）手动工具：射钉枪、铝合金靠尺（2m）、水平尺（600mm）、粉线包、墨斗、小白线、卷尺、方尺、线锤（0.5kg）、托线板、斧子等四、施工工艺流程基层验收→定位放线→安装固定锚→安装构造角钢→安装GSZ板→水电管线安装→安装特殊钢丝网→门窗洞口U型网安装→GSZ板墙体检查加固→修补安装管线空洞五、主要施工工艺1、施工工艺流程：放线→安装固定锚→安装构造角钢→安装GZ板→水电管线安装→安装特殊钢丝网→门窗洞口U型网安装→GSZ板墙体检查加固→修补安装管线空洞2、主要工艺施工要点：a、放线：在地面上根据图纸中隔墙轴线首先放出墙的中心线，然后根据墙中线向两边每边移出50mm弹线作为安装GSZ隔墙板的边线，在墙两边离边线100mm分别弹出墙的控制线，作为检查墙体位置的依据。根据地面上的控制线用吊垂直的方法将地面上的控制线弹到顶面的梁或板上。在与GSZ板墙相交的柱面或墙面上按照地面上的控制线用墨线弹出墙体立面上第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页的控制线。b、安装固定锚：根据弹好的边线，在边线上从柱边或墙边出来50mm起按间距400mm画出应安装固定锚的位置。在画好的位置上用ф8电钻在楼板或梁上钻孔，钻孔深度为100mm。将长度为250mm的ф6钢筋用铁锤敲进钻好的孔中，保证外露部分的长度大于150mm。立面上的固定锚安装方法同水平面上的安装方法。c、安装构造角钢：在固定锚安装完成后根据施工工艺和相关规范的要求在间距大于5m的墙体中间按照间距不大于2.5m的要求、宽度大于2.1m的洞口两边及洞口上部、GSZ板墙体相交和拐角处安装∟50×3等边角钢。安装角钢时先在弹好的边线定好...
