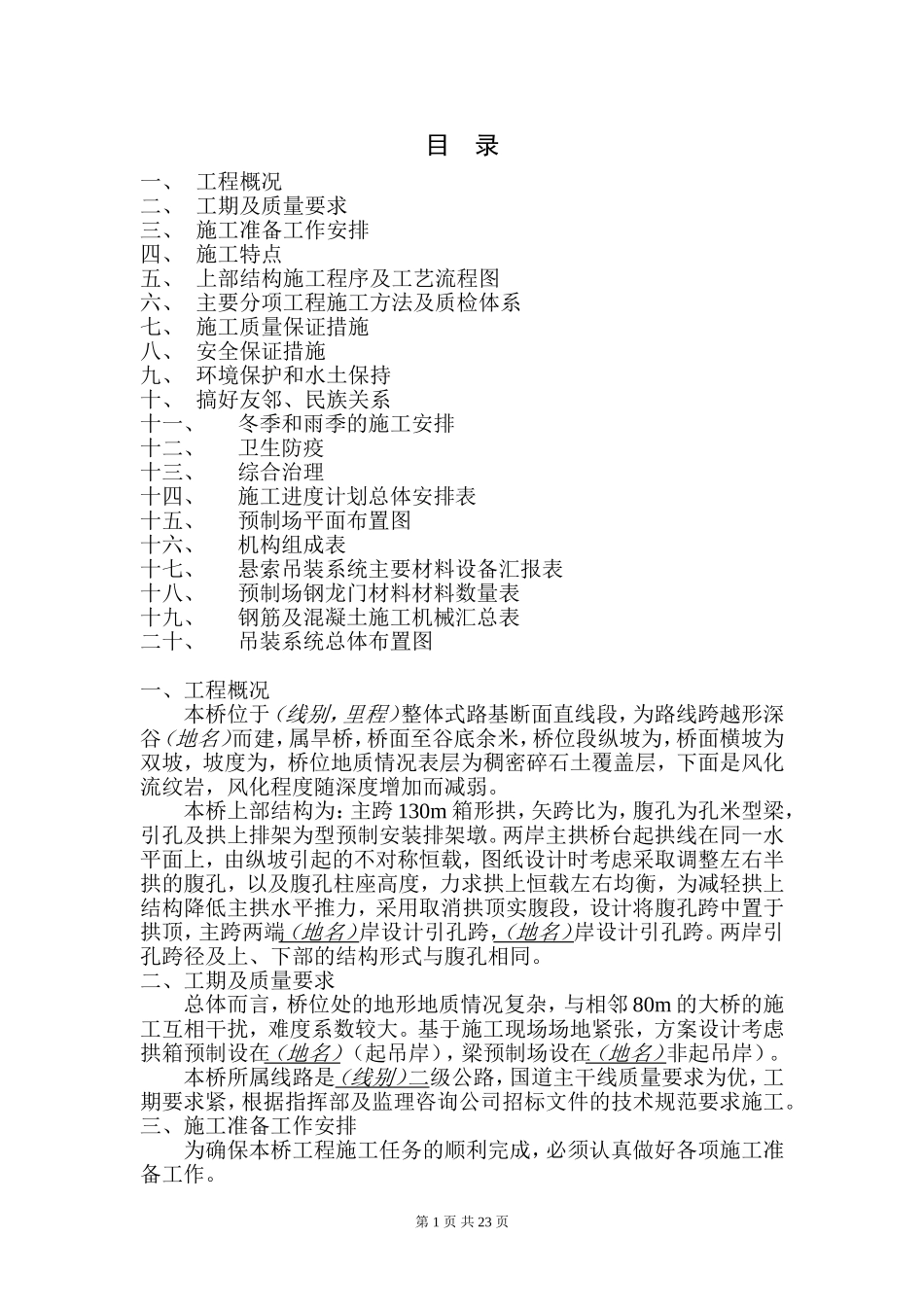

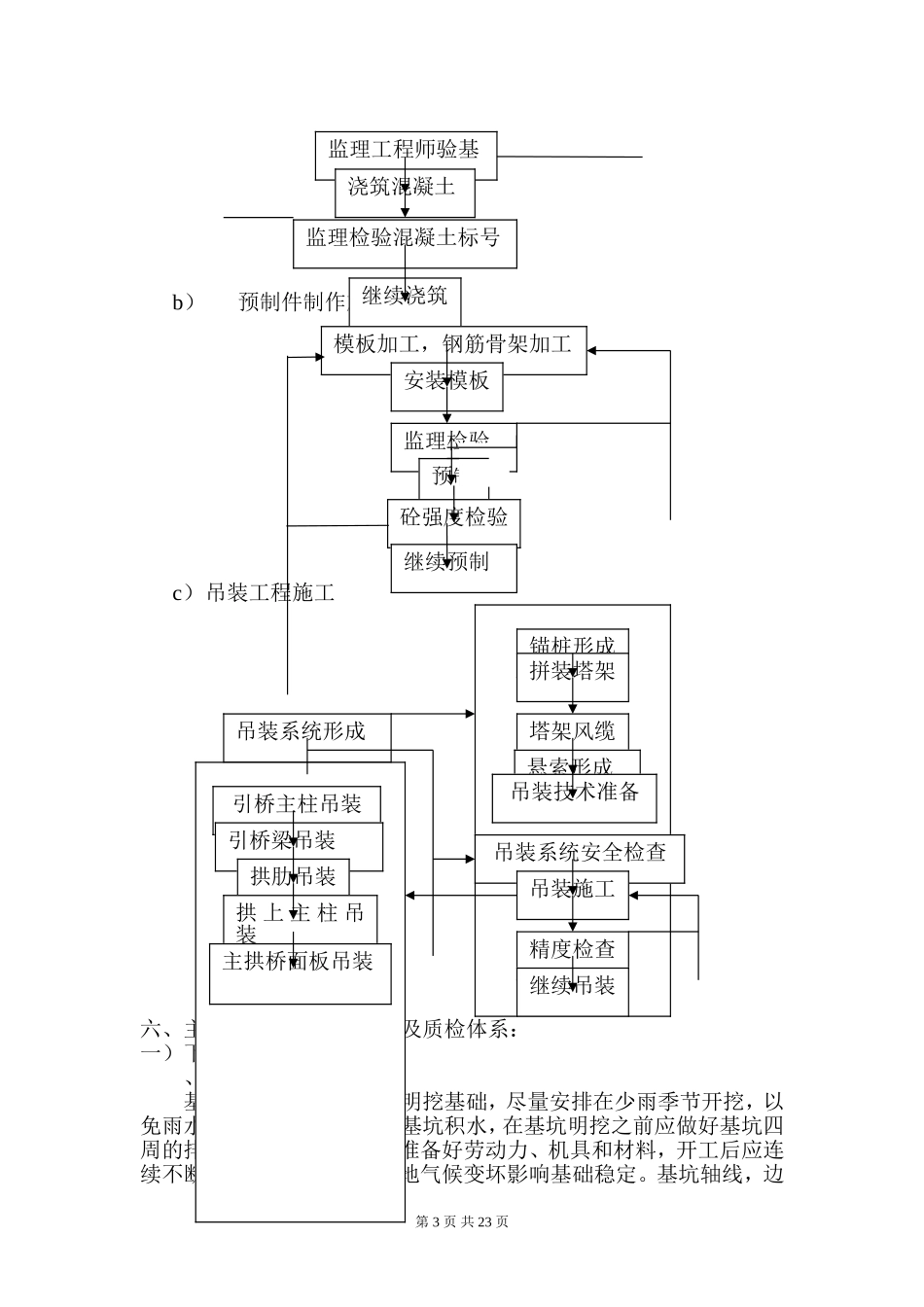

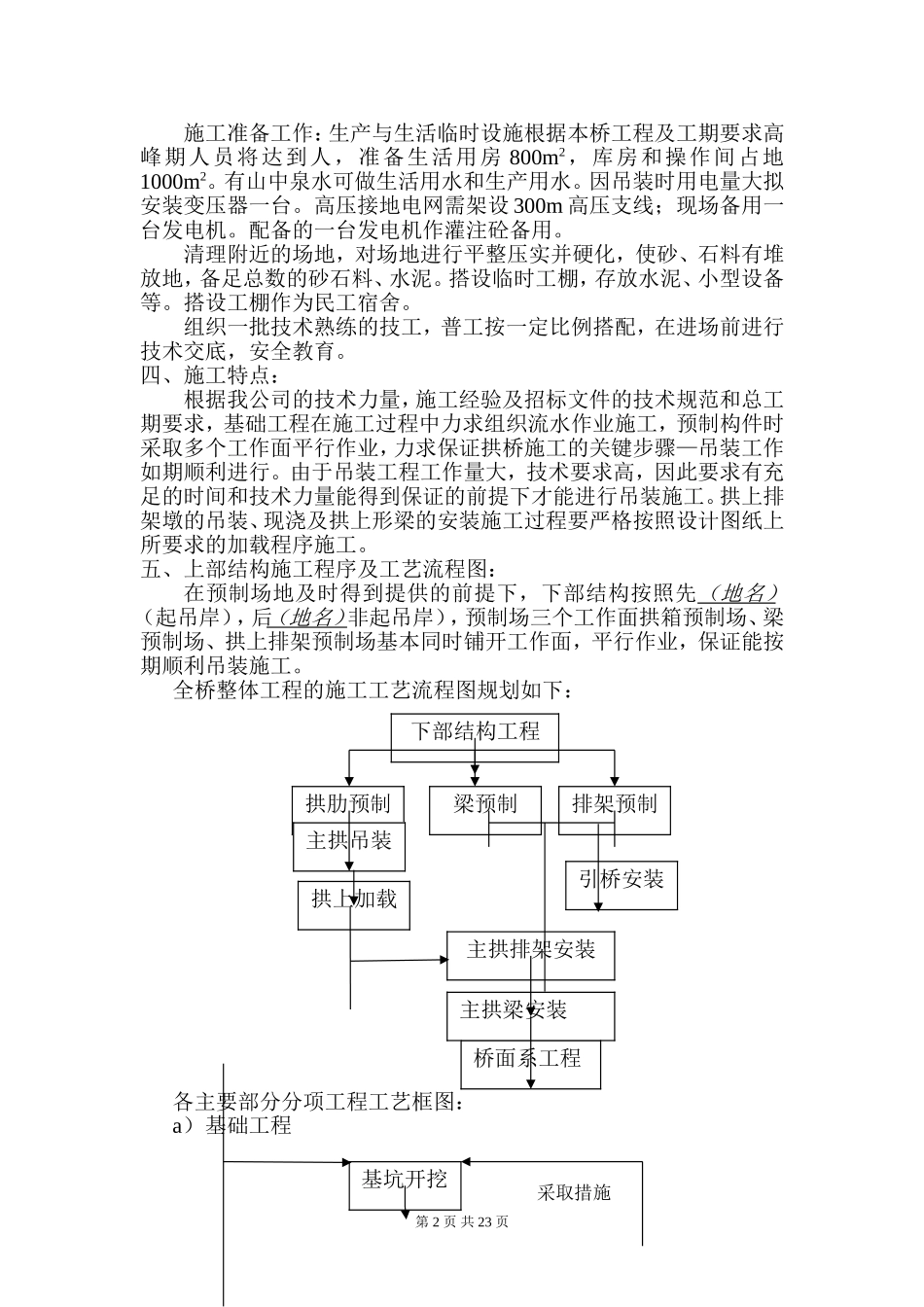

目录一、工程概况二、工期及质量要求三、施工准备工作安排四、施工特点五、上部结构施工程序及工艺流程图六、主要分项工程施工方法及质检体系七、施工质量保证措施八、安全保证措施九、环境保护和水土保持十、搞好友邻、民族关系十一、冬季和雨季的施工安排十二、卫生防疫十三、综合治理十四、施工进度计划总体安排表十五、预制场平面布置图十六、机构组成表十七、悬索吊装系统主要材料设备汇报表十八、预制场钢龙门材料材料数量表十九、钢筋及混凝土施工机械汇总表二十、吊装系统总体布置图一、工程概况本桥位于（线别，里程）整体式路基断面直线段，为路线跨越形深谷（地名）而建，属旱桥，桥面至谷底余米，桥位段纵坡为，桥面横坡为双坡，坡度为，桥位地质情况表层为稠密碎石土覆盖层，下面是风化流纹岩，风化程度随深度增加而减弱。本桥上部结构为：主跨130m箱形拱，矢跨比为，腹孔为孔米型梁，引孔及拱上排架为型预制安装排架墩。两岸主拱桥台起拱线在同一水平面上，由纵坡引起的不对称恒载，图纸设计时考虑采取调整左右半拱的腹孔，以及腹孔柱座高度，力求拱上恒载左右均衡，为减轻拱上结构降低主拱水平推力，采用取消拱顶实腹段，设计将腹孔跨中置于拱顶，主跨两端（地名）岸设计引孔跨，（地名）岸设计引孔跨。两岸引孔跨径及上、下部的结构形式与腹孔相同。二、工期及质量要求总体而言，桥位处的地形地质情况复杂，与相邻80m的大桥的施工互相干扰，难度系数较大。基于施工现场场地紧张，方案设计考虑拱箱预制设在（地名）（起吊岸），梁预制场设在（地名）非起吊岸）。本桥所属线路是（线别）二级公路，国道主干线质量要求为优，工期要求紧，根据指挥部及监理咨询公司招标文件的技术规范要求施工。三、施工准备工作安排为确保本桥工程施工任务的顺利完成，必须认真做好各项施工准备工作。第1页共23页施工准备工作：生产与生活临时设施根据本桥工程及工期要求高峰期人员将达到人，准备生活用房800m2，库房和操作间占地1000m2。有山中泉水可做生活用水和生产用水。因吊装时用电量大拟安装变压器一台。高压接地电网需架设300m高压支线；现场备用一台发电机。配备的一台发电机作灌注砼备用。清理附近的场地，对场地进行平整压实并硬化，使砂、石料有堆放地，备足总数的砂石料、水泥。搭设临时工棚，存放水泥、小型设备等。搭设工棚作为民工宿舍。组织一批技术熟练的技工，普工按一定比例搭配，在进场前进行技术交底，安全教育。四、施工特点：根据我公司的技术力量，施工经验及招标文件的技术规范和总工期要求，基础工程在施工过程中力求组织流水作业施工，预制构件时采取多个工作面平行作业，力求保证拱桥施工的关键步骤—吊装工作如期顺利进行。由于吊装工程工作量大，技术要求高，因此要求有充足的时间和技术力量能得到保证的前提下才能进行吊装施工。拱上排架墩的吊装、现浇及拱上形梁的安装施工过程要严格按照设计图纸上所要求的加载程序施工。五、上部结构施工程序及工艺流程图：在预制场地及时得到提供的前提下，下部结构按照先（地名）（起吊岸），后（地名）非起吊岸），预制场三个工作面拱箱预制场、梁预制场、拱上排架预制场基本同时铺开工作面，平行作业，保证能按期顺利吊装施工。全桥整体工程的施工工艺流程图规划如下：各主要部分分项工程工艺框图：a）基础工程第2页共23页下部结构工程拱肋预制梁预制排架预制主拱吊装引桥安装拱上加载主拱排架安装主拱梁安装桥面系工程基坑开挖采取措施b）预制件制作施工c）吊装工程施工六、主要分项工程施工方法及质检体系：一）下部结构施工、基坑开挖：基坑开挖施工采用机械明挖基础，尽量安排在少雨季节开挖，以免雨水影响基坑边坡稳定及基坑积水，在基坑明挖之前应做好基坑四周的排水工作，按进度计划准备好劳动力、机具和材料，开工后应连续不断地快速施工，避免当地气候变坏影响基础稳定。基坑轴线，边第3页共23页监理工程师验基浇筑混凝土监理检验混凝土标号继续浇筑模板加工，钢筋骨架加工安装模板监理检验预制砼强度检验继续预制锚桩形成拼装塔架塔架风缆悬索形成吊装技术准备吊装系统安全检查吊装施工精度检查继续...
