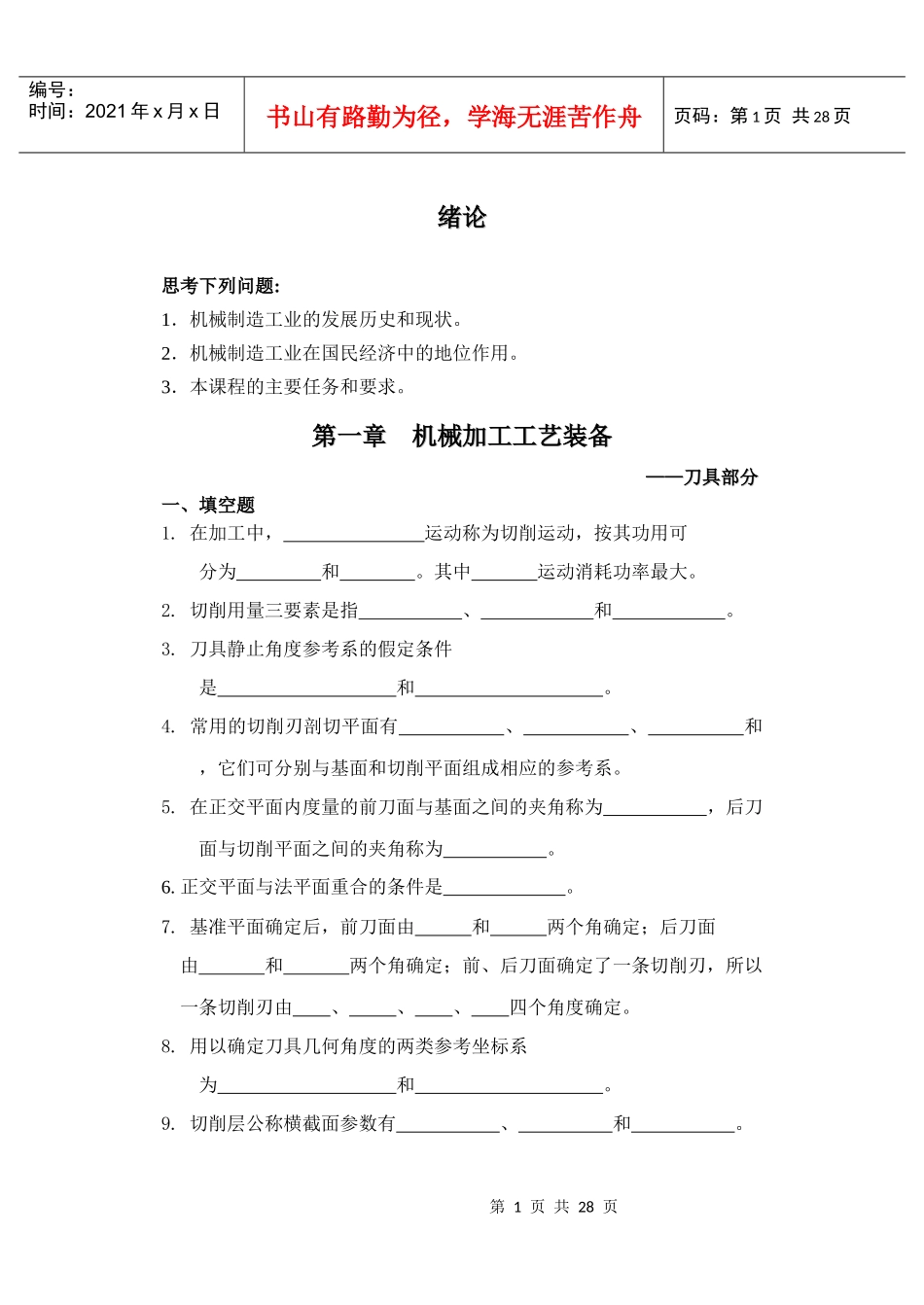

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页绪论绪论思考下列问题:1．机械制造工业的发展历史和现状。2．机械制造工业在国民经济中的地位作用。3．本课程的主要任务和要求。第一章机械加工工艺装备第一章机械加工工艺装备————刀具部分刀具部分一、填空题1.在加工中，运动称为切削运动，按其功用可分为和。其中运动消耗功率最大。2.切削用量三要素是指、和。3.刀具静止角度参考系的假定条件是和。4.常用的切削刃剖切平面有、、和，它们可分别与基面和切削平面组成相应的参考系。5.在正交平面内度量的前刀面与基面之间的夹角称为，后刀面与切削平面之间的夹角称为。6.正交平面与法平面重合的条件是。7.基准平面确定后，前刀面由和两个角确定；后刀面由和两个角确定；前、后刀面确定了一条切削刃，所以一条切削刃由、、、四个角度确定。8.用以确定刀具几何角度的两类参考坐标系为和。9.切削层公称横截面参数有、和。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页二、判断题（正确的打√，错误的打×）1.在切削加工中，进给运动只能有一个。（）2.背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。（）3.其它参数不变，主偏角减少，切削层厚度增加。（）4.其它参数不变，背吃刀量增加，切削层宽度增加。（）5.主切削刃与进给运动方向间的夹角为主偏角Kr。（）6.车削外圆时，若刀尖高于工件中心，则实际前角增大。（）7.对于切断刀的切削工作而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。（）8.当主偏角为90∘时，正交平面与假定工作平面重合。（）9.切削铸铁类等脆性材料时，应选择K类（YG类）硬质合金。（）10.粗加工时，应选择含钴量较低的硬质合金。（）三、名词解释1.基面2.切削平面3.正交平面四、简答题1.试述正交平面、法平面、假定工作平面和背平面的定义，并分析它们的异同点和用途。2.试分析图2-1所示钻孔时的切削层公称厚度、公称宽度及与进给量、背吃刀量的关系。3.刀具切削部分材料必须具备那些性能？为什么？第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页4.试按下列条件选择刀具材料或编号。45⑴钢锻件粗车；HT200⑵铸件精车；⑶低速精车合金钢蜗杆；⑷高速精车调质钢长轴；⑸中速车削淬硬钢轴；⑹加工冷硬铸铁。A.YG3XB.W18Cr4VC.YT5D.YN10E.YG8F.YG6XG.YT305.铣削有哪些主要特点？什么是顺铣和逆铣，顺铣有哪些特点？6拉削加工有什么特点？7.齿轮常用加工方法有哪些？试分析滚齿机的切削运动。五、分析计算题1.试画出图2-2所示切断刀的正交平面参考系的标注角度γo、αo、Kr、Kr'、αo'（要求标出假定主运动方向vc、假定进给运动方向vf、基面Pr和切削平面Ps）图2-2图2-3第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页2.绘制图2-3所示45∘弯头车刀的正交平面参考系的标注角度（从外缘向中心车端面）：γo=15∘，λs=0∘，αo=8∘，Kr=45∘，αo'=6∘。3.设外圆车刀的γo=15∘，λs=5∘，αo=8∘，Kr=45∘，求γf，γp，αf及αp。5.如图2-5所示的车端面，试标出背吃刀量ap、进给量f、公称厚度hD、公称宽度bD。又若ap=5mm，f=0.3mm/r，Kr=45∘，试求切削面积AD。图2-5第一章机械加工工艺装备第一章机械加工工艺装备————夹具部分一、填空题1．对于夹具上定位元件的基本要求是、、和。2.夹具的组成、、等。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页二、判断题（正确的打√，错误的打×）1．不完全定位在工件的定位方案中是不允许出现的。（）2．可调支承一般每件都要调整一次，而辅助支承可以每批调整一次。（）3．采用六个支承钉定位，则限制了六个自由度。（）三、选择题1．用（）来限制六个自由度，称为完全定位。根据加工要求，只需要限制少于六个自由度的定位方案称为（）。A.六个支承点B.具有独立定位作用的六个支承点C.完全定位D.不完全定位E.欠定位2...
