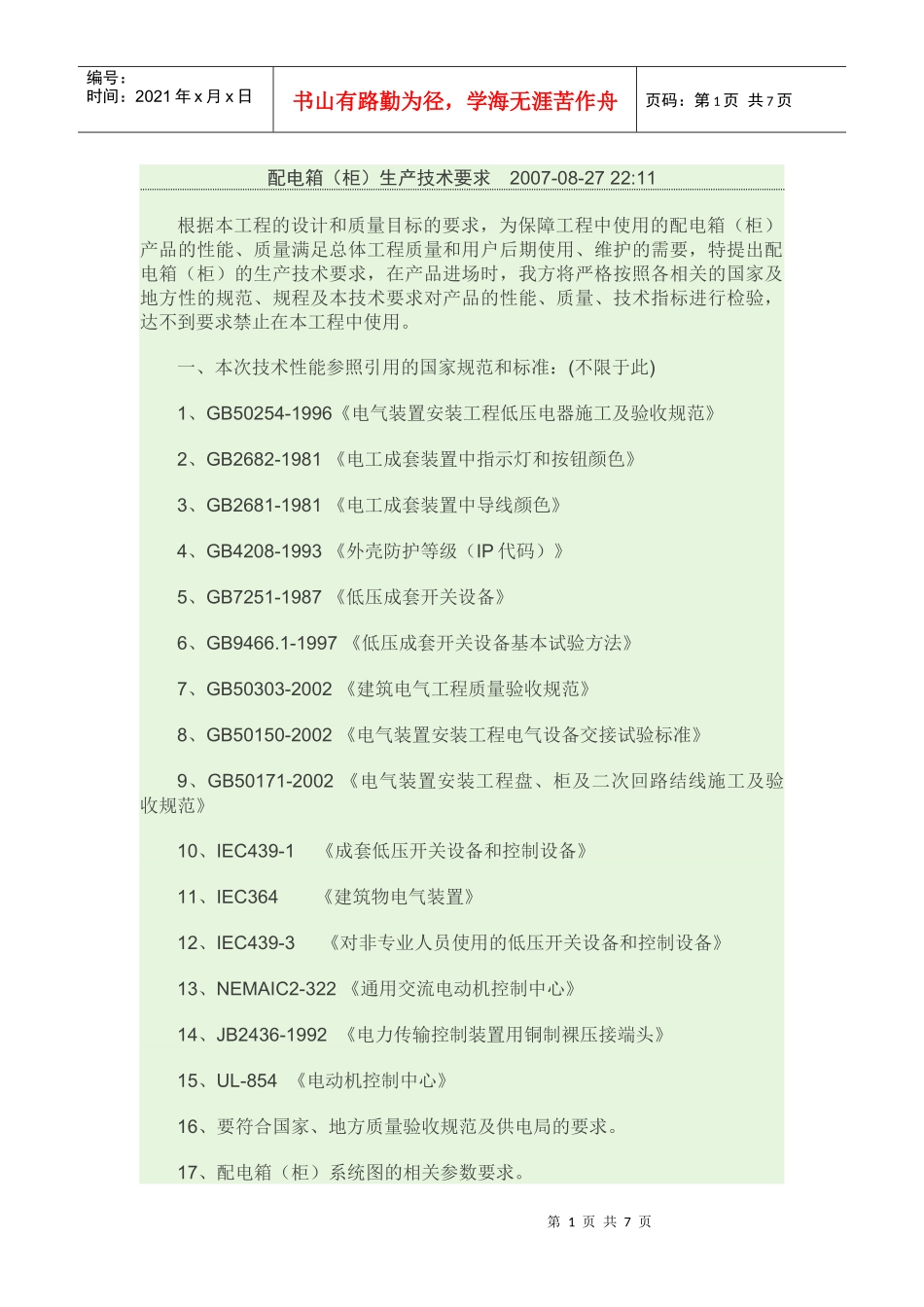

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页配电箱（柜）生产技术要求2007-08-2722:11根据本工程的设计和质量目标的要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱（柜）的生产技术要求，在产品进场时，我方将严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验，达不到要求禁止在本工程中使用。一、本次技术性能参照引用的国家规范和标准：(不限于此)1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993《外壳防护等级（IP代码）》5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997《低压成套开关设备基本试验方法》7、GB50303-2002《建筑电气工程质量验收规范》8、GB50150-2002《电气装置安装工程电气设备交接试验标准》9、GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1《成套低压开关设备和控制设备》11、IEC364《建筑物电气装置》12、IEC439-3《对非专业人员使用的低压开关设备和控制设备》13、NEMAIC2-322《通用交流电动机控制中心》14、JB2436-1992《电力传输控制装置用铜制裸压接端头》15、UL-854《电动机控制中心》16、要符合国家、地方质量验收规范及供电局的要求。17、配电箱（柜）系统图的相关参数要求。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二、配电箱（柜）的机械、外观要求：1、配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。2、配电箱（柜）的机械要求。配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。配电箱的外型尺寸偏差见下表：附表1（单位：mm）尺寸范围偏差值高宽深＜300±1.05±1.05±1.05301～500±1.4±1.4±1.4501～1000±1.8±1.8±1.8配电柜的外型尺寸偏差见下表：附表2（单位：mm）尺寸范围偏差值高宽深400～1000——0~-1.4±1.51001～2000±2.20~-2.3±1.85第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2001～3000±2.7————箱柜的垂直度偏差要求见下表：附表3（单位：mm）尺寸范围垂直度公差侧面后面底面401～16002.02.02.01601～25002.52.52.5箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。配电箱（柜）的门与门、门与壳体之间的缝隙均匀一致，缝隙差小于1mm，缝长大于1米...
