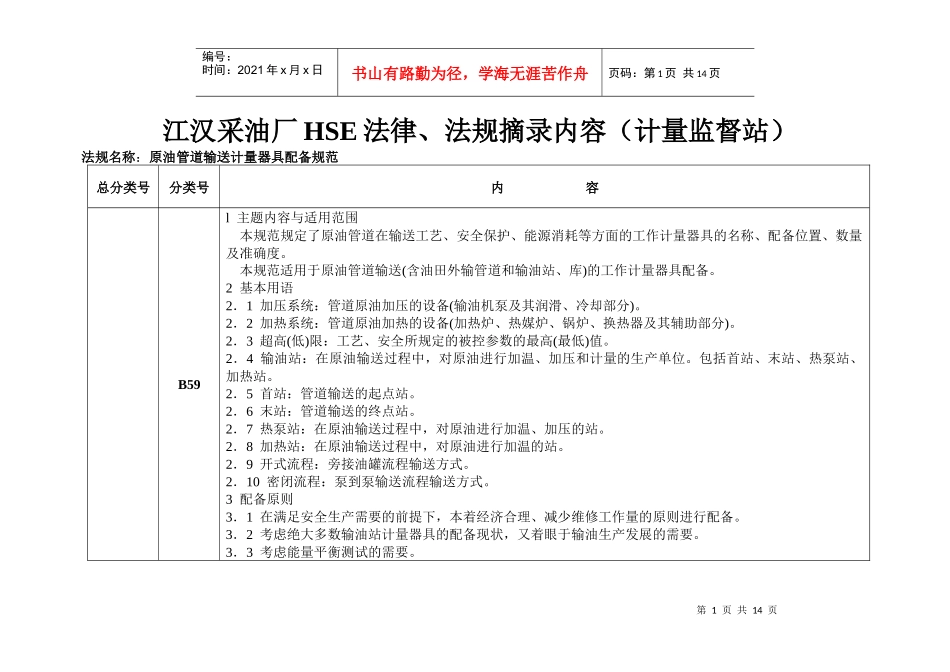

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页江汉采油厂HSE法律、法规摘录内容（计量监督站）法规名称：原油管道输送计量器具配备规范总分类号分类号内容B59l主题内容与适用范围本规范规定了原油管道在输送工艺、安全保护、能源消耗等方面的工作计量器具的名称、配备位置、数量及准确度。本规范适用于原油管道输送(含油田外输管道和输油站、库)的工作计量器具配备。2基本用语2．1加压系统：管道原油加压的设备(输油机泵及其润滑、冷却部分)。2．2加热系统：管道原油加热的设备(加热炉、热媒炉、锅炉、换热器及其辅助部分)。2．3超高(低)限：工艺、安全所规定的被控参数的最高(最低)值。2．4输油站：在原油输送过程中，对原油进行加温、加压和计量的生产单位。包括首站、末站、热泵站、加热站。2．5首站：管道输送的起点站。2．6末站：管道输送的终点站。2．7热泵站：在原油输送过程中，对原油进行加温、加压的站。2．8加热站：在原油输送过程中，对原油进行加温的站。2．9开式流程：旁接油罐流程输送方式。2．10密闭流程：泵到泵输送流程输送方式。3配备原则3．1在满足安全生产需要的前提下，本着经济合理、减少维修工作量的原则进行配备。3．2考虑绝大多数输油站计量器具的配备现状，又着眼于输油生产发展的需要。3．3考虑能量平衡测试的需要。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3．4原油含水检测计量器具配备按《原油、天然气外输站计量器具配备规范》执行。3．5原油交接计量器具配备按《原油、天然气外输站计量器具配备规范》执行。3．6通讯计量器具配备按有关规定执行。3．7计量标准器具可根据需要按计量器具检定规程的要求配备。4原油管道输送计量器具配备4．1根据各输油管道工艺状况的不同，计量器具的规格、型号及测量范围可按照工艺要求和实际需要进行选择配备。4．2输油工艺参数检测与控制计量器具配备规范4．2．1输油加压系统计量器具配备规范见表1。4．2．2输油加热系统计量器具配备规范见表2。4．2．3阀区（室）计量器具配备规范见表3。4．2．4罐区计量器具配备规范见表4。4．2．5变电系统计量器具配备规范见表5。4．3安全保护计量器具配备规范见表6。4．4能源消耗计量器具配备规范见表7。表1输油加压系统计量器具配备规范序号配备位置计量器具名称数量准确度备注一输油泵（包括炉前泵、增压泵、装船泵）1泵入口弹簧管式压力表1块±1.5%2泵出口弹簧管式防震压力表1块±1.5%或采取防震措施的压力表压力变送器1台±0.5%显示仪1台不低于1.5%3轴瓦工业用电接点温度计2支分度值1.0℃每块轴瓦各安装1支4开式流程出口汇管弹簧管式压力表1支±1.5%5密闭流程出口汇管压力变送器1台±0.25%第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页记录、调节仪1台弹簧管式压力表1块二输油泵电机1轴瓦工业用电接点温度计2支分度值1.0℃每块轴瓦各安装1支2操作现场电流表1块±2.5%3控制屏电流表1块±1.5%三润滑油系统1冷却器前弹簧管式压力表1块±1.5%2冷却器后电接点压力表2块±1.5%工业用水银温度计1支分度值1.0℃四冷却系统1冷却水总管弹簧管式压力表1块±1.5%压力变送器1台±0.5%显示仪1台±1.5%超低限报警2冷却器进口弹簧管式压力表1块±1.5%工业用水银温度计1支分度值1.0℃3冷却器出口弹簧管式压力表1块±1.5%工业用水银温度计1支分度值1.0℃表2输油加热系统计量器具配备规范序号配备位置计量器具名称数量准确度备注一加热炉1每条原油进炉管线弹簧管式压力表1块±1.5%工业用水银温度计1支分度值1.0℃第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2每条原油出炉管线弹簧管式压力表1块±1.5%工业用水银温度计1支分度值1.0℃铂电阻温度计1台B级显示记录仪1台±0.5%超高限报警3燃烧器进油汇管铂电阻温度计1支B级根据需要配备显示仪（温度）1台不低于±1.0%工业用水银温度计1支分度值1.0℃不配热电阻测温时弹簧管式压力表1块±1.5%压力变送器1台±0.5%显示记录仪1台±0.5%超低...
