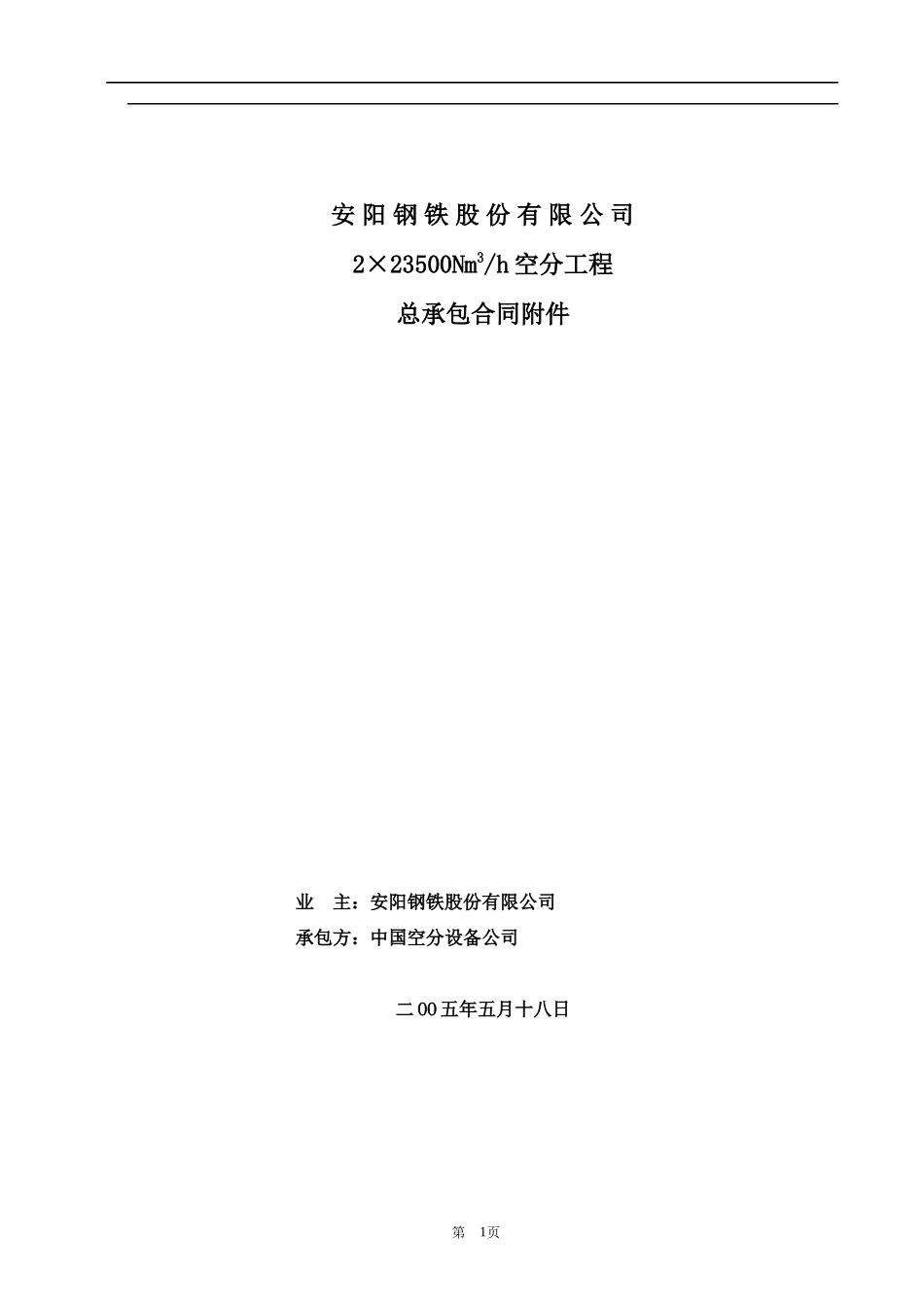

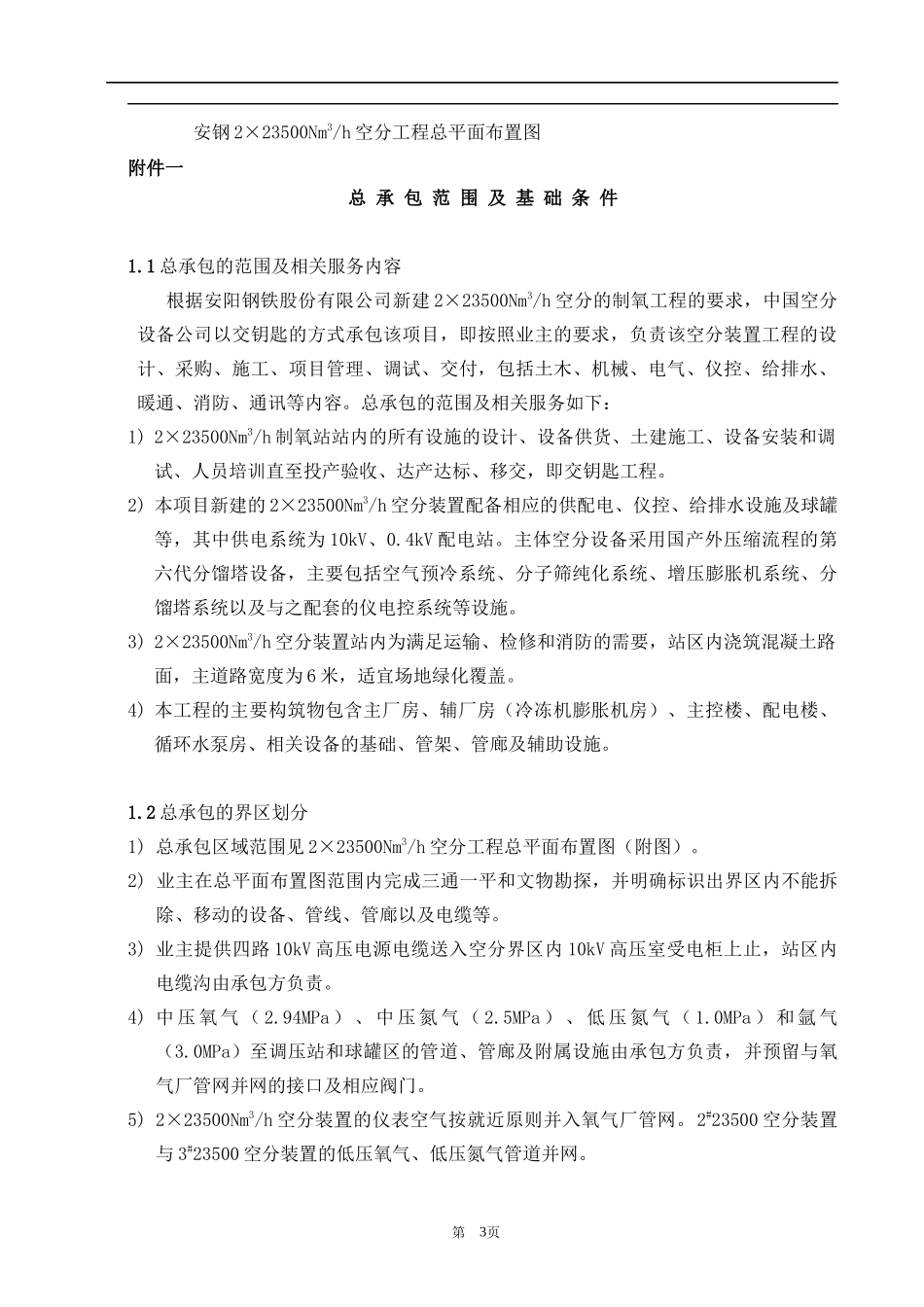

安阳钢铁股份有限公司2×23500Nm3/h空分工程总承包合同附件业主：安阳钢铁股份有限公司承包方：中国空分设备公司二OO五年五月十八日第页1目录附件一总承包范围及基础条件附件二2×23500Nm3/h空分装置工艺及设备附件三电力设施附件四过程检测及控制附件五总图运输附件六电讯设施附件七给排水设施附件八暖通设施附件九建筑与结构附件十环境保护、安全与工业卫生附件十一消防设施附件十二业主方人员的培训附件十三空分装置工程计划附件十四技术资料及设计联络附件十五性能保证值附件十六水、电、汽消耗一览表（以最终设计为准）附件十七项目组织管理附第页2安钢2×23500Nm3/h空分工程总平面布置图附件一总承包范围及基础条件1.1总承包的范围及相关服务内容根据安阳钢铁股份有限公司新建2×23500Nm3/h空分的制氧工程的要求，中国空分设备公司以交钥匙的方式承包该项目，即按照业主的要求，负责该空分装置工程的设计、采购、施工、项目管理、调试、交付，包括土木、机械、电气、仪控、给排水、暖通、消防、通讯等内容。总承包的范围及相关服务如下：1)2×23500Nm3/h制氧站站内的所有设施的设计、设备供货、土建施工、设备安装和调试、人员培训直至投产验收、达产达标、移交，即交钥匙工程。2)本项目新建的2×23500Nm3/h空分装置配备相应的供配电、仪控、给排水设施及球罐等，其中供电系统为10kV、0.4kV配电站。主体空分设备采用国产外压缩流程的第六代分馏塔设备，主要包括空气预冷系统、分子筛纯化系统、增压膨胀机系统、分馏塔系统以及与之配套的仪电控系统等设施。3)2×23500Nm3/h空分装置站内为满足运输、检修和消防的需要，站区内浇筑混凝土路面，主道路宽度为6米，适宜场地绿化覆盖。4)本工程的主要构筑物包含主厂房、辅厂房（冷冻机膨胀机房）、主控楼、配电楼、循环水泵房、相关设备的基础、管架、管廊及辅助设施。1.2总承包的界区划分1)总承包区域范围见2×23500Nm3/h空分工程总平面布置图（附图）。2)业主在总平面布置图范围内完成三通一平和文物勘探，并明确标识出界区内不能拆除、移动的设备、管线、管廊以及电缆等。3)业主提供四路10kV高压电源电缆送入空分界区内10kV高压室受电柜上止，站区内电缆沟由承包方负责。4)中压氧气（2.94MPa）、中压氮气（2.5MPa）、低压氮气（1.0MPa）和氩气（3.0MPa）至调压站和球罐区的管道、管廊及附属设施由承包方负责，并预留与氧气厂管网并网的接口及相应阀门。5)2×23500Nm3/h空分装置的仪表空气按就近原则并入氧气厂管网。2#23500空分装置与3#23500空分装置的低压氧气、低压氮气管道并网。第页36)排水管道接至业主提供的排水管上。7)承包方的2×23500Nm3/h空分装置界区内其它管线接至界区外业主提供的接口上。8)通讯和网络电缆由承包方接至业主指定交接点，出站区不超过200m。1.3总承包原则1)本工程的三通一平及文物勘探工作在开工前由业主完成。2)本工程的土建及公用设施的设计以及布置是参照业主1#23500空分的基础地质条件，如勘探结果发生重大变化则需作相应调整。3)业主方在合同签订一个月提供地勘资料。承包方应在报价中及设计中考虑建筑物、构筑物的地基处理，地下不明障碍物由业主处理。4)建筑安装施工中使用的水、电由业主方无偿提供。5)土建工程已考虑电力电缆和仪表电缆构筑物夹层等因素，并包括主厂房内的一台32/5吨天车、循环水泵房一台10吨单梁悬挂吊车和冷冻机房二台3吨单轨吊等内容。6)主控楼为四层结构，一层为化验室，二层为仪表电缆夹层，三层为中控室，四层为办公室。配电楼为四层，地下一层，地面三层；地下层为电缆夹层，一层为高压配电室，二层为电缆夹层，三层为低压配电室。7)预冷系统调节阀采用合资企业产品，含带反馈的智能型阀门定位器、过滤减压阀、电磁阀等附件和连接件，水阀采用不锈钢球阀、法兰成对供货。8)分子筛纯化系统调节阀用合资产品，包括带反馈的智能型阀门定位器、过滤减压阀、电磁阀、阀位开关等附件，进口电磁阀。9)分馏塔系统低温调节阀全部采用samson产品，带反馈的智能型阀门定位器和进口电磁阀；其它调节阀采用合资或进口阀，带反馈的智能型阀门定位器和进口电磁阀；低温阀采用铝阀体...
