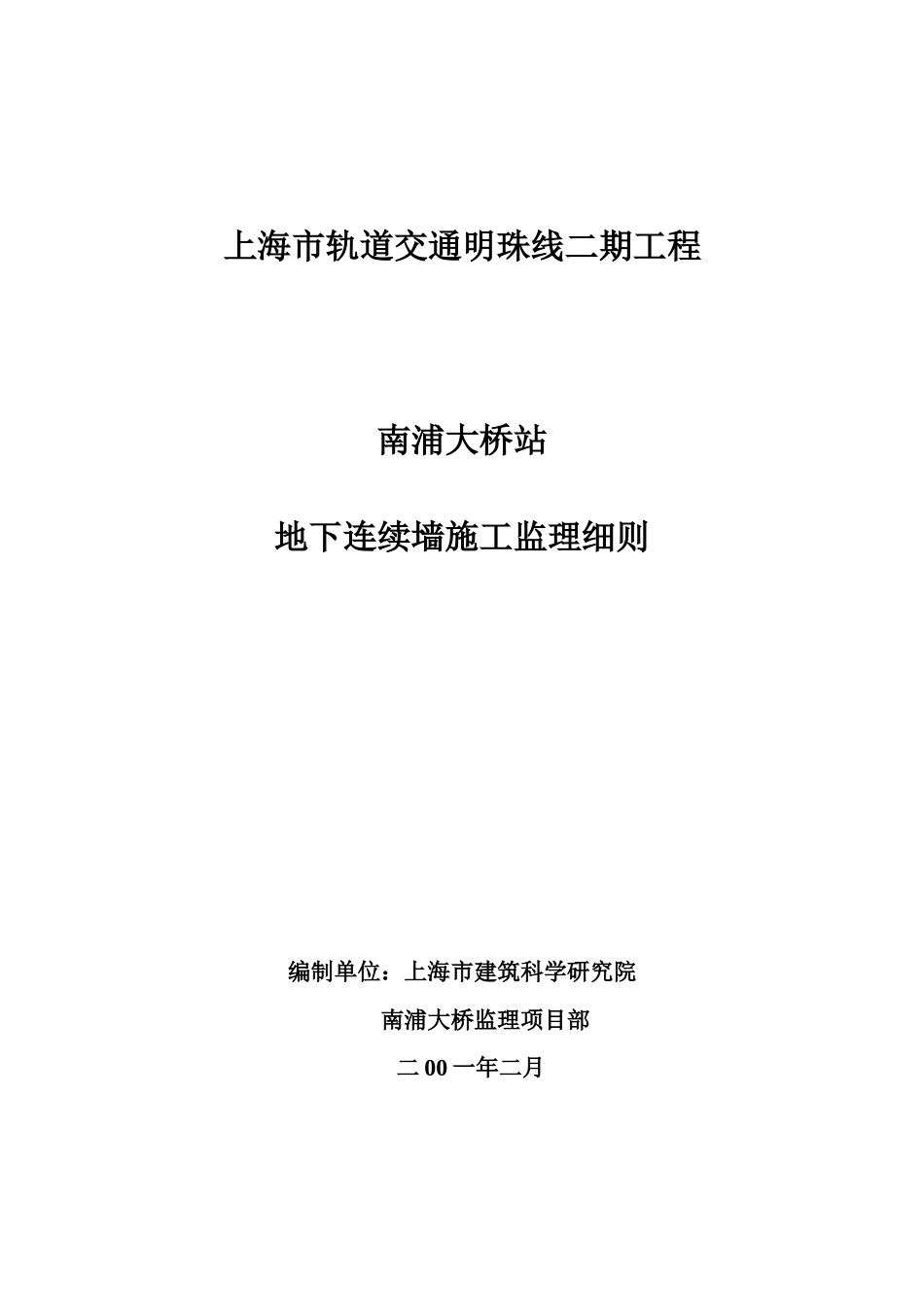

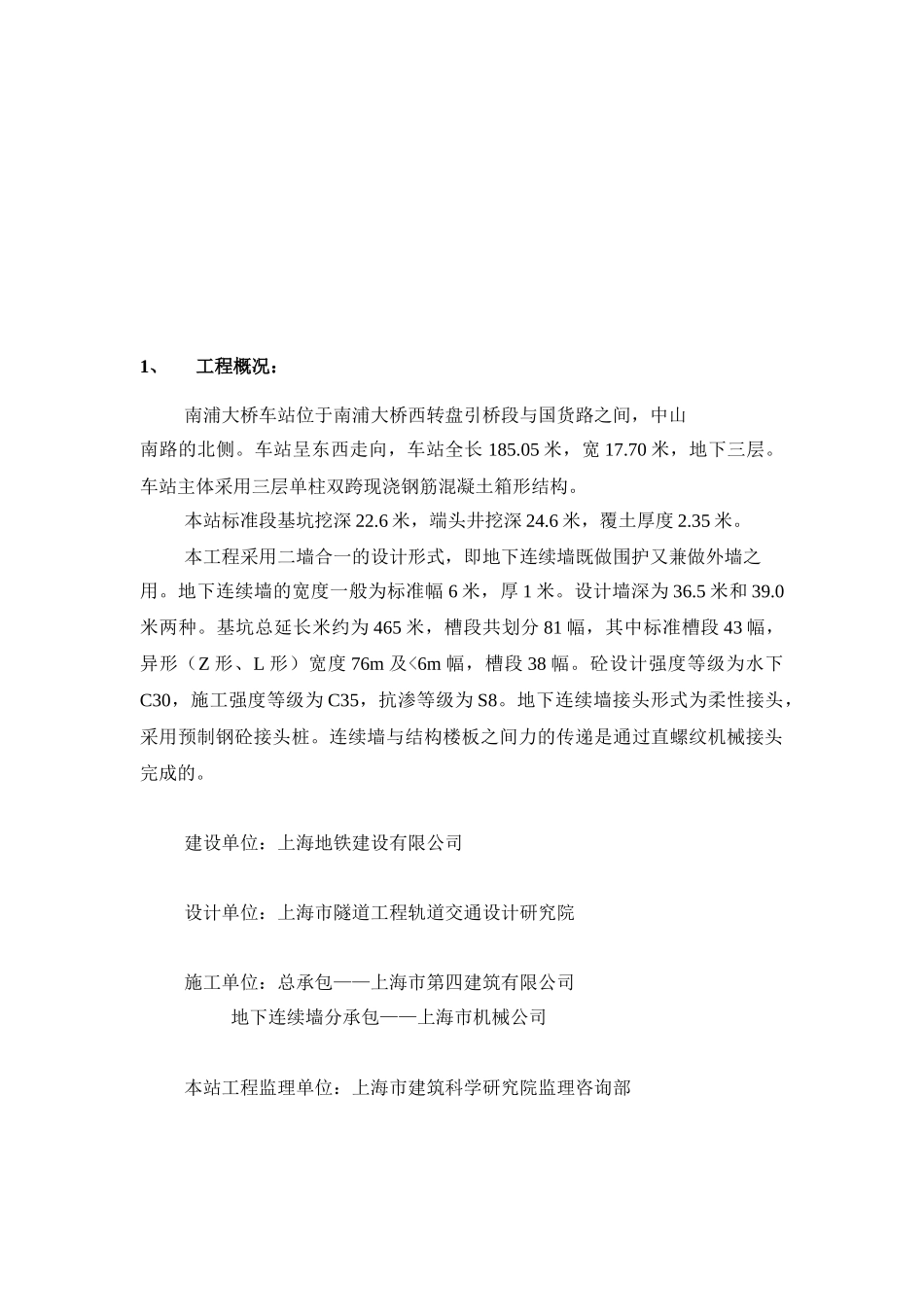

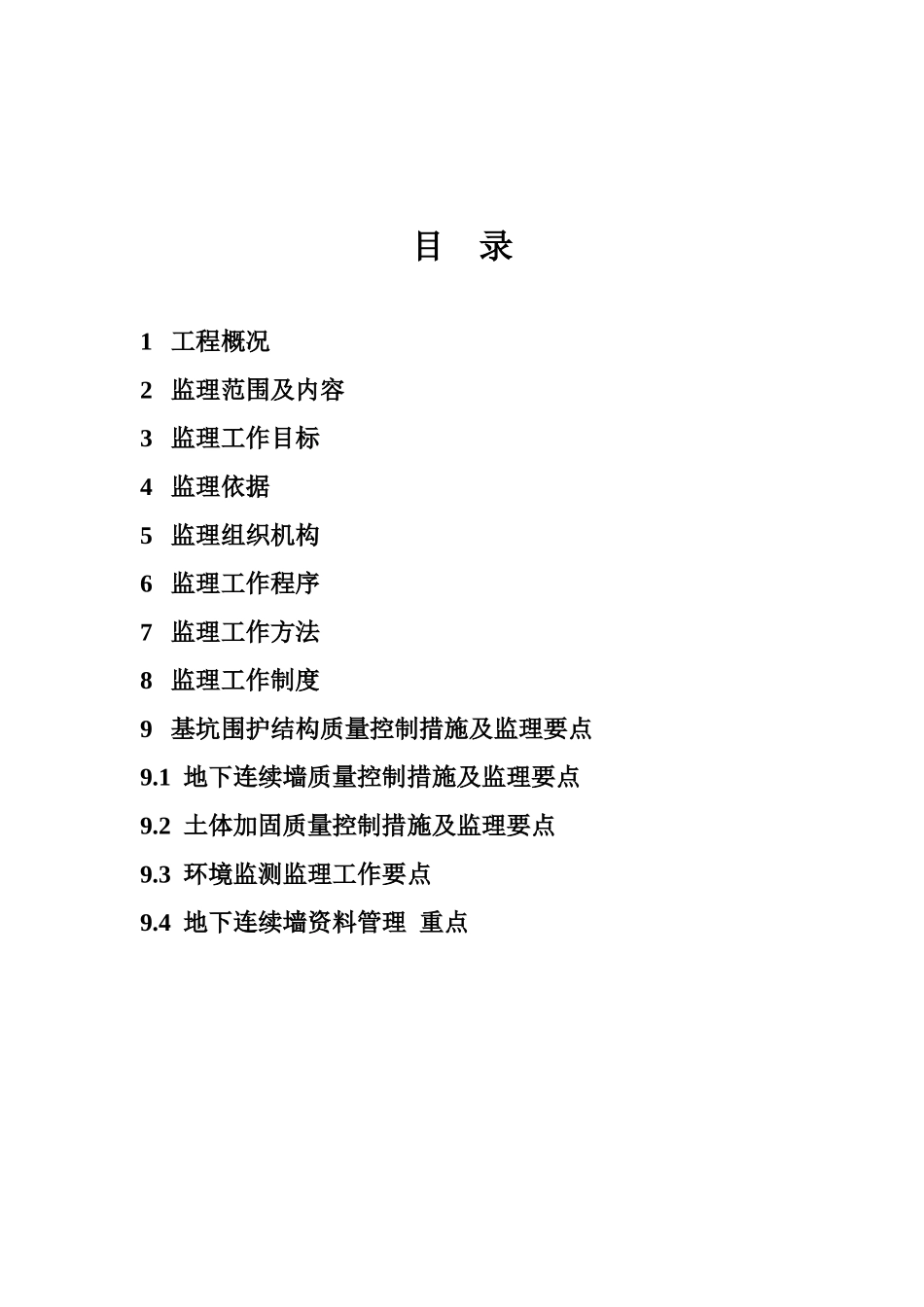

上海市轨道交通明珠线二期工程南浦大桥站地下连续墙施工监理细则编制单位：上海市建筑科学研究院南浦大桥监理项目部二00一年二月目录1工程概况2监理范围及内容3监理工作目标4监理依据5监理组织机构6监理工作程序7监理工作方法8监理工作制度9基坑围护结构质量控制措施及监理要点9.1地下连续墙质量控制措施及监理要点9.2土体加固质量控制措施及监理要点9.3环境监测监理工作要点9.4地下连续墙资料管理重点1、工程概况：南浦大桥车站位于南浦大桥西转盘引桥段与国货路之间，中山南路的北侧。车站呈东西走向，车站全长185.05米，宽17.70米，地下三层。车站主体采用三层单柱双跨现浇钢筋混凝土箱形结构。本站标准段基坑挖深22.6米，端头井挖深24.6米，覆土厚度2.35米。本工程采用二墙合一的设计形式，即地下连续墙既做围护又兼做外墙之用。地下连续墙的宽度一般为标准幅6米，厚1米。设计墙深为36.5米和39.0米两种。基坑总延长米约为465米，槽段共划分81幅，其中标准槽段43幅，异形（Z形、L形）宽度76m及<6m幅，槽段38幅。砼设计强度等级为水下C30，施工强度等级为C35，抗渗等级为S8。地下连续墙接头形式为柔性接头，采用预制钢砼接头桩。连续墙与结构楼板之间力的传递是通过直螺纹机械接头完成的。建设单位：上海地铁建设有限公司设计单位：上海市隧道工程轨道交通设计研究院施工单位：总承包——上海市第四建筑有限公司地下连续墙分承包——上海市机械公司本站工程监理单位：上海市建筑科学研究院监理咨询部地下连续墙施工工期：110日历天2、监理范围及内容2.1监理工作范围本工程的监理工作范围和内容为：施工至保修阶段工程质量、安全、文明施工监理及合格工程数量计量审核签证。2.2监理工作内容2.2.1质量监理工作内容⑴审查认可施工单位的各项施工准备工作，协助建设单位下达开工通知书。⑵督促检查施工单位的施工管理制度和质量安全文明施工保证体系的建立、健全与实施。⑶组织审查施工单位提交的施工组织设计、施工技术方案和施工进度计划，并督促检查其实施。在施工过程中，应跟踪检查并分析建设、勘察、设计、施工、监测等单位提供的技术资料，及时发现工程的质量隐患，并督促施工单位加以整改。⑷组织召开设计交底会并整理出会议纪要，同时必须对有关的更改设计、施工技术措施等内容的必要性和合理性进行核定，重大更改应报建设单位审批。⑸参与审核施工单位提出的分包工程项目及分包单位的资质。⑹根据工程进展情况，编制分阶段的监理细则和月度工作计划，并向建设单位呈报月度监理报告。⑺跟踪复核、验收施工单位的全部施工测量工作。⑻审查施工使用的原材料、半成品、成品设备的质量，必要时对半成品及大型预制构件实施驻厂监理，进行独立平行抽查和复验。原材料和半成品抽检率不得低于规定的施工单位自检数的10％。未经监理工程师签字认可的建筑材料、建筑构配件和设备不得在工程上使用和安装，施工单位不得进行下一道工序的施工。⑼监督施工单位严格按设计图纸，现行规范、规程、标准要求施工，控制工程质量。重要部位施工时须实行不间断旁站监理。⑽抽查工程施工质量，对隐蔽工程进行复验签证；签证已完合格的工程量；参与工程质量、安全事故的分析及处理，检查计量器具的合格使用期及帐物卡。⑾对施工单位安全生产、文明施工进行控制。⑿督促审查施工单位及时整理合同文件和上海地铁建设有限公司所规定的有关施工技术档案资料及竣工资料的归档要求。及时分析监测单位信息资料，提出合理的施工措施。⒀参加甲方组织召开的各类与工程有关的会议，作好会议纪录并整理会议纪要。⒁参加工程阶段验收及竣工初验，并督促整改，对工程的施工质量、安全、档案资料、文明施工提出评估意见，协助建设单位组织竣工验收。⒂参与保修期内出现的工程质量问题的调研、分析，提出整改措施并落实整改。⒃在监理深基坑工程中，应履行以下义务：①检查建设、勘察、设计、施工、监测等单位提供的技术资料。②检查和督促设计、施工、监测方案的实施。③检查和分析各项监测记录。2.2.2安全监理工作内容⑴对施工单位的安全生产责任制、安全生产保证体系进行检查审核，并督促其建立完善。对施工单位...
