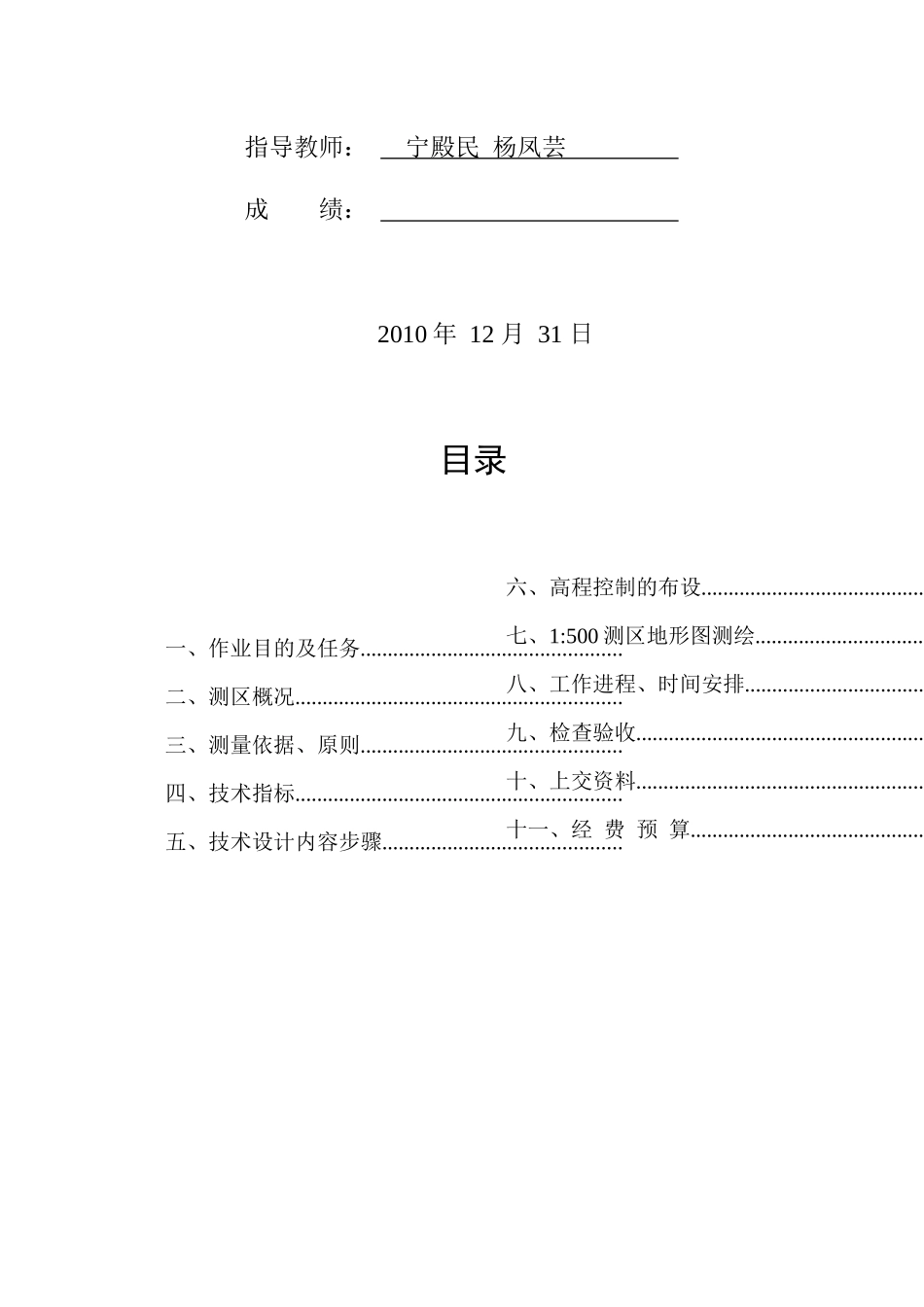

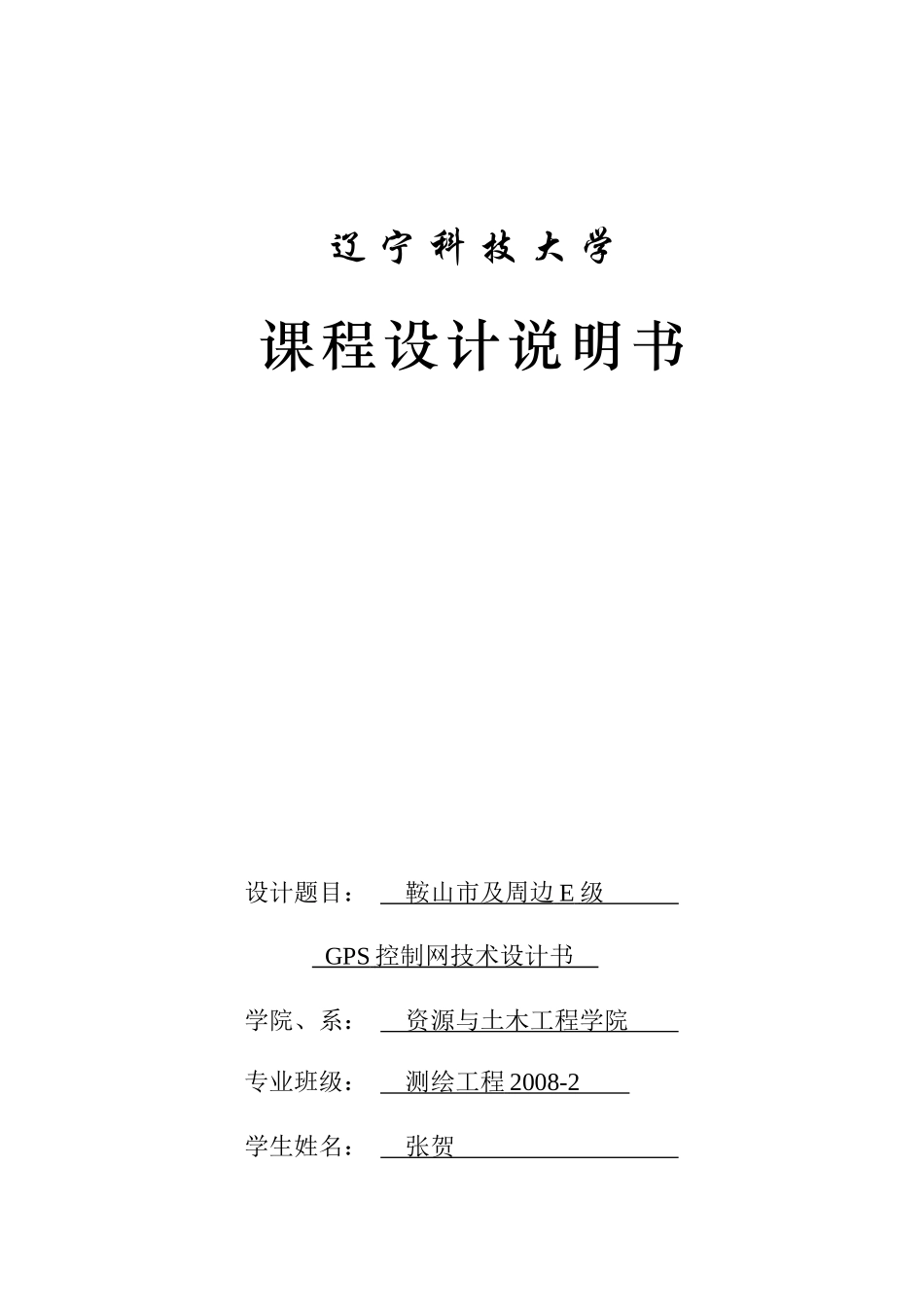

辽宁科技大学课程设计说明书设计题目：鞍山市及周边E级GPS控制网技术设计书学院、系：资源与土木工程学院专业班级：测绘工程2008-2学生姓名：张贺指导教师：宁殿民杨凤芸成绩：2010年12月31日目录一、作业目的及任务................................................二、测区概况............................................................三、测量依据、原则................................................四、技术指标............................................................五、技术设计内容步骤............................................六、高程控制的布设..........................................................................七、1:500测区地形图测绘................................................................八、工作进程、时间安排..................................................................九、检查验收......................................................................................十、上交资料......................................................................................十一、经费预算............................................................................一、作业目的及任务为满足鞍山市及周边的规划设计用图的需要，受鞍山市委市政府（甲方）委托，辽宁科技大学资源与土木工程学院测绘工程08级学生（乙方）承揽1：500、1：2000数字化地形图测量任务。现我单位首先需完成鞍山市及周边规划设计约378平方公里的E级GPS控制网布设。为统一技术要求，以保证成果质量，特编写本技术设计书。1、范围：根据提供预定方案设定的位置（1:5万地形图），按照提供的有关资料，以及上述范围进行1：500、1:2000地形图的测绘。2、遵照国家颁布的《城市测量规范》进行1：500、1:2000地形图测量布设E级GPS点及5”导线控制点、IV等水准高程测量。按500米的密度进行设立，实地绘制点之记。3、以上成果要求提供一套数字化地形图电子文件及地形图。本次测绘作业主要包括以下几项：1、测区E级GPS控制网布设2、测区1:500地形图约378平方公里。3、四等水准路线总长约200公里。任务：以上成果要求提供一套数字化地形图电子文件及地形图。二、测区概况鞍山市地处辽东半岛中部，是中国最大的钢铁工业基地。有钢都之称。因市南郊有一对形似马鞍的山而得名。东部、北部靠辽阳，南部与凤城、庄河毗邻，东南部与大石桥市接壤，西部与盘山、辽中县连接。市中心距辽宁省人民政府所在地沈阳市89公里，东距煤铁之城本溪市96公里，南距大连市308公里，西南距营口鲅鱼圈新港120公里，西距盘锦市103公里。地理坐标位于东经122°10′—123°41′，北纬40°27′—41°34′。全境南北最长175公里，东西最宽133公里。总面积为9252.4256平方公里，占辽宁省总面积的8.4%。其中市区624.294平方公里（铁东区21.451平方公里，铁西区28.784平方公里，立山区15.9平方公里，千山区558.159平方公里），海城市2732.083平方公里，台安县1393.9916平方公里，岫岩满族自治县4502.057平方公里。地势地貌鞍山市的地势地貌特征是东南高西北低，自东南向西北倾斜。东南属于千山山脉延伸部分的山区，一般海拔300——600米；最高为岫岩的帽盔山，海拔1141米，海城一棵树岭次之；山区主峰海拔931米，面积约为5271．44平方公里，占全市总面积的56．97％。中部为千山山脉向西部冲积平原过渡地带，属低山坡岗丘陵区，一般海拔100——200米，面积约为1232．56平方公里，占全市总面积的13．32％。长（春）大（连）铁路以西系辽河、浑河、太子河冲积平原，一般海拔5——20米，全市海拔最低的是台安县韭菜台乡杨塘村，海拔仅2米；平原面积约为2748．4256平方公里，占全市总面积的29．71％。河流水系鞍山市境内有大小河流40余条。其中，较大的河流有辽河、浑河、太子河、大洋河、哨子河。前3条为过境河，后2条流源均在岫岩满族自治县境内。辽河系全国七大江河之一，也是流经鞍山市境内的最大河流。该河从台安县西佛镇达连泡入境，由新华农场的沟哨子镇出境...
