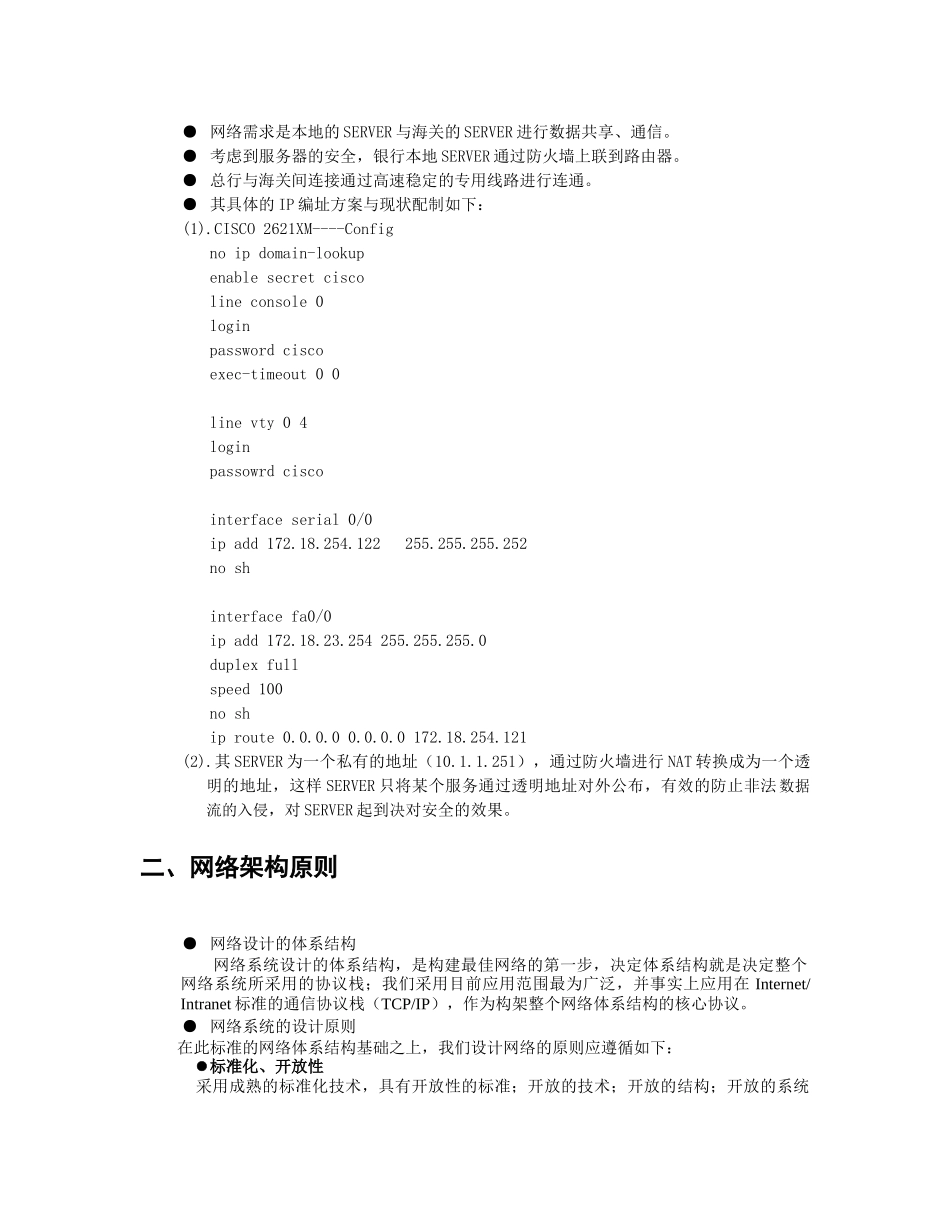

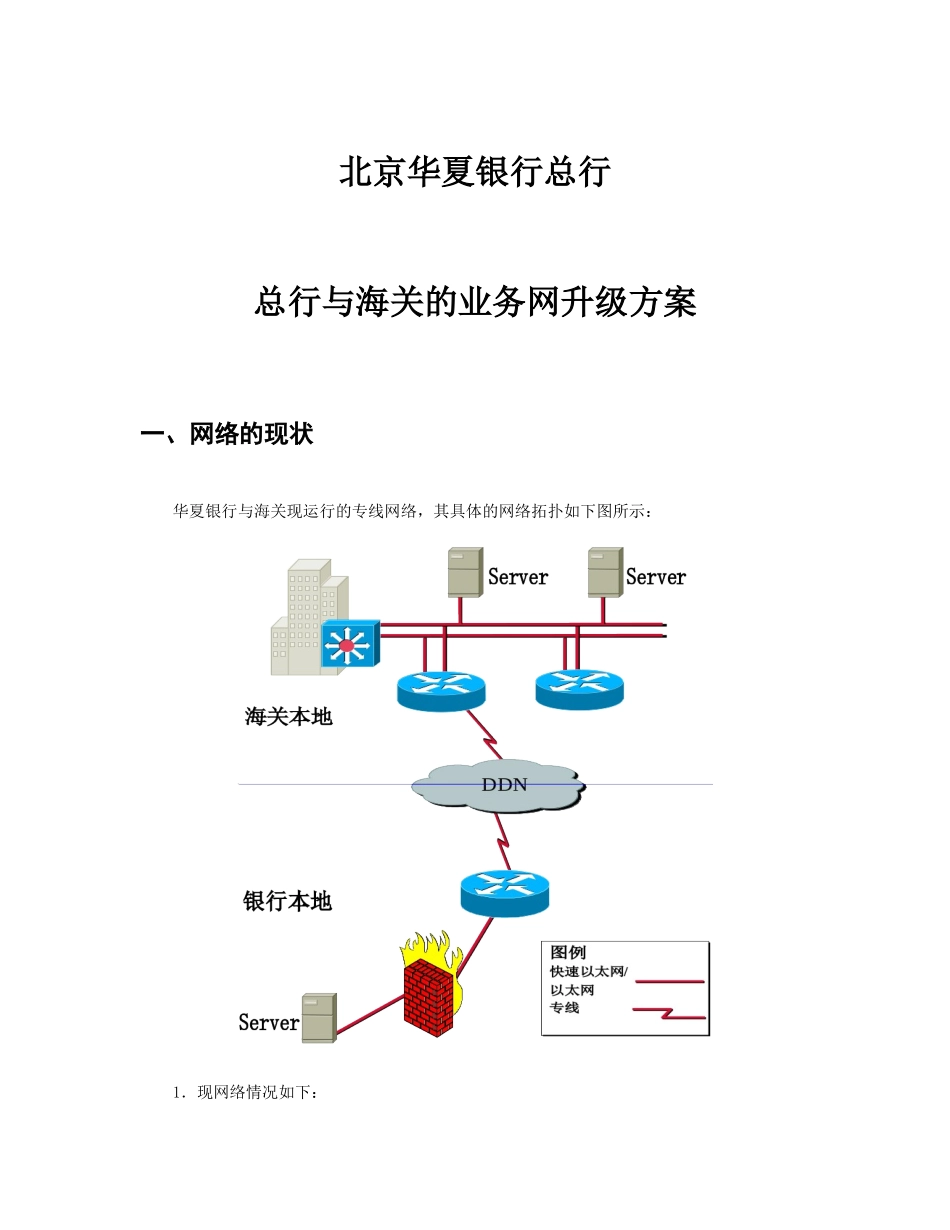

北京华夏银行总行总行与海关的业务网升级方案一、网络的现状华夏银行与海关现运行的专线网络，其具体的网络拓扑如下图所示：1．现网络情况如下：●网络需求是本地的SERVER与海关的SERVER进行数据共享、通信。●考虑到服务器的安全，银行本地SERVER通过防火墙上联到路由器。●总行与海关间连接通过高速稳定的专用线路进行连通。●其具体的IP编址方案与现状配制如下：(1).CISCO2621XM----Confignoipdomain-lookupenablesecretciscolineconsole0loginpasswordciscoexec-timeout00linevty04loginpassowrdciscointerfaceserial0/0ipadd172.18.254.122255.255.255.252noshinterfacefa0/0ipadd172.18.23.254255.255.255.0duplexfullspeed100noshiproute0.0.0.00.0.0.0172.18.254.121(2).其SERVER为一个私有的地址（10.1.1.251），通过防火墙进行NAT转换成为一个透明的地址，这样SERVER只将某个服务通过透明地址对外公布，有效的防止非法数据流的入侵，对SERVER起到决对安全的效果。二、网络架构原则●网络设计的体系结构网络系统设计的体系结构，是构建最佳网络的第一步，决定体系结构就是决定整个网络系统所采用的协议栈；我们采用目前应用范围最为广泛，并事实上应用在Internet/Intranet标准的通信协议栈（TCP/IP），作为构架整个网络体系结构的核心协议。●网络系统的设计原则在此标准的网络体系结构基础之上，我们设计网络的原则应遵循如下：标准化、开放性采用成熟的标准化技术，具有开放性的标准；开放的技术；开放的结构；开放的系统组件和接口。先进原则设计思想先进；软硬件设备先进；网络结构先进。高效、实用采用高性能、稳定的网络骨干，软硬件性能指标高，性能发挥充分，以关键应用为导向、系统各个环节相匹配，总体平衡，使软硬件协调性能达到最佳。盲目地追求新技术，会建成一个不稳定、不成熟产品的实验台，单纯追求高性能，只会带来难以承受的高额投资，所以系统建设应采用成熟适用的技术，满足现有需求，并具有良好的可扩充性为出发点。可靠、安全、稳定高可靠性、安全保密性，系统稳定可靠，使之具有极高的MTBF（平均无故障时间），提供容错设计，支持故障检测和恢复，可管理性强；为保证系统关键数据的正确完整，不受外部和内部的恶意攻击，应从管理制度、系统设计和系统实施的各个方面保证内部网络的安全性。网络灵活、平滑升级、扩展、现有系统可以平滑升级、扩展、使用灵活，重服务点需要24*7工作时，并网络内会有较大的数据流出现时，网络设计时应有备份和负载的线路，能适应应用和技术的发展需求。易于维护、易于管理三、网络缺点与改造目的以上是我们对网络架构的一个总体思想，从银行网络的现状来看，现已经是一个可靠、安全、稳定的网络环境，其设计思想与系统安全设计已是现今流行的网络结构，但考虑到此应用服务器的重要性，此系统必须7*24不间断的运行，保证高效的业务往来。因此必须保证网络的实时畅通，对于网络现状来看，站点间只存在一条连接的线路，这样如果此网络提供商对网络中心进行调整规划，会大大影响我们站点间的业务往来，现今金融业的业务快速发展，如果站点间有较大的业务量进行流通，这时我们要保证网络的带宽的可用性，防止流量过大使网络阻塞影响业务的往来。如上所看，现有网络仍然面临一定挑战，需要进一步改造：●网络改造目标通过本次网络改造，我们主要达到一下目标：在申请一条物理通信线路，对其现在的物理线路进行网络线路的备份。根据其站点间的实际业务流量情况，可利用这条物理线路进行网络流量的负载。四、网络改造方案方案一改造后的网络拓扑图：从拓扑图上可以看出，本次华夏银行中行网络的改造主要是新增加1条DDN线路，通过串口模块（2T）与另一家ISP进行连接。由于网络内的防火墙不支持动态路由选择协议，所以网络中不能使防火墙与两台路由器直连来对网络进行链路备份。我们采用HSRP(热备用路由器协议)技术对网络链路进行备份，这样防火墙与路由器之间需要添加一台交换机来与两台路由器相连，在两台路由器的以太网接口上启用一组HSRP，让左边的链路作为业务的主链路，右边的作为SERVER的备用链路。通过...
