钢筋加工检验批质量验收记录VIP免费

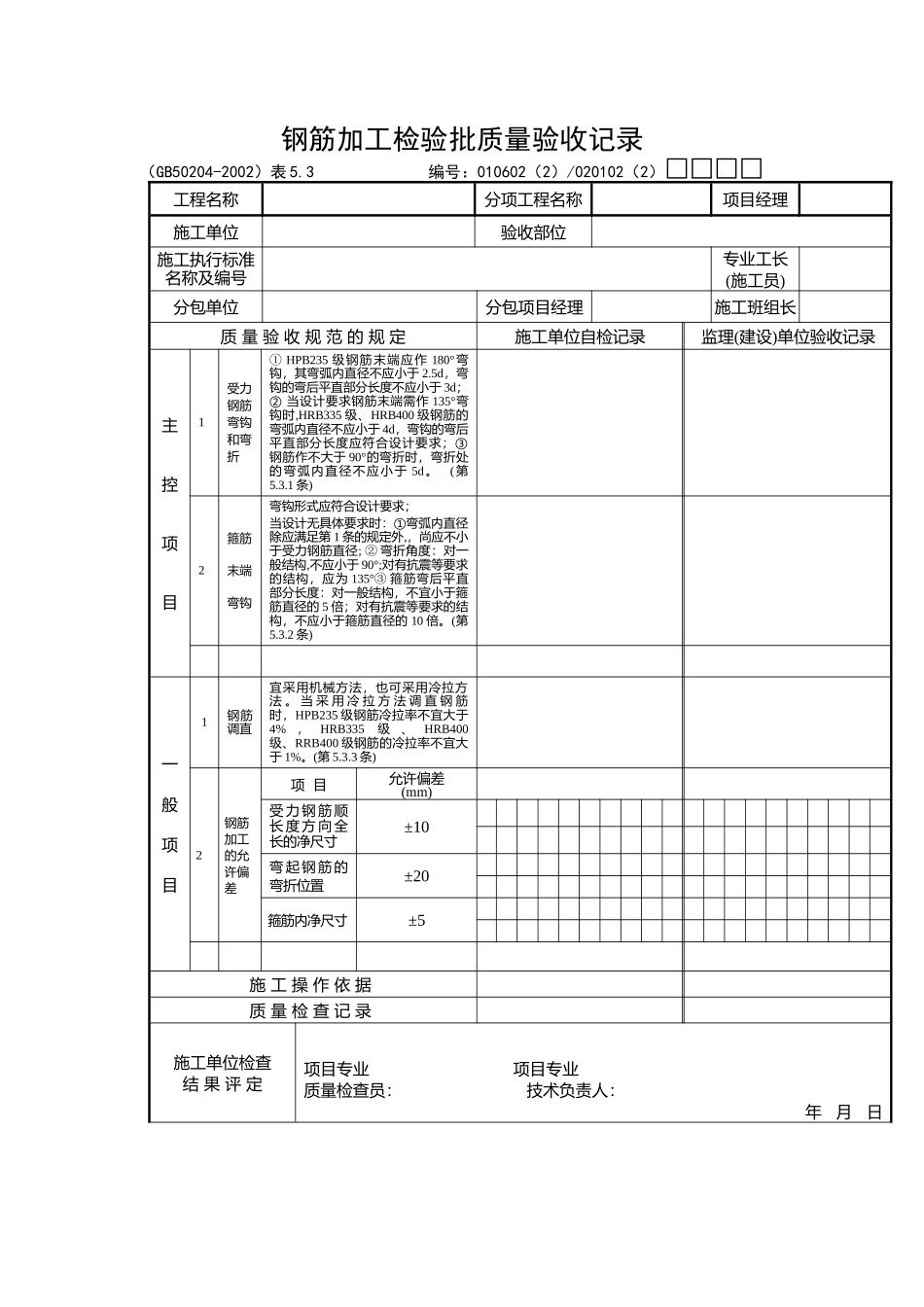

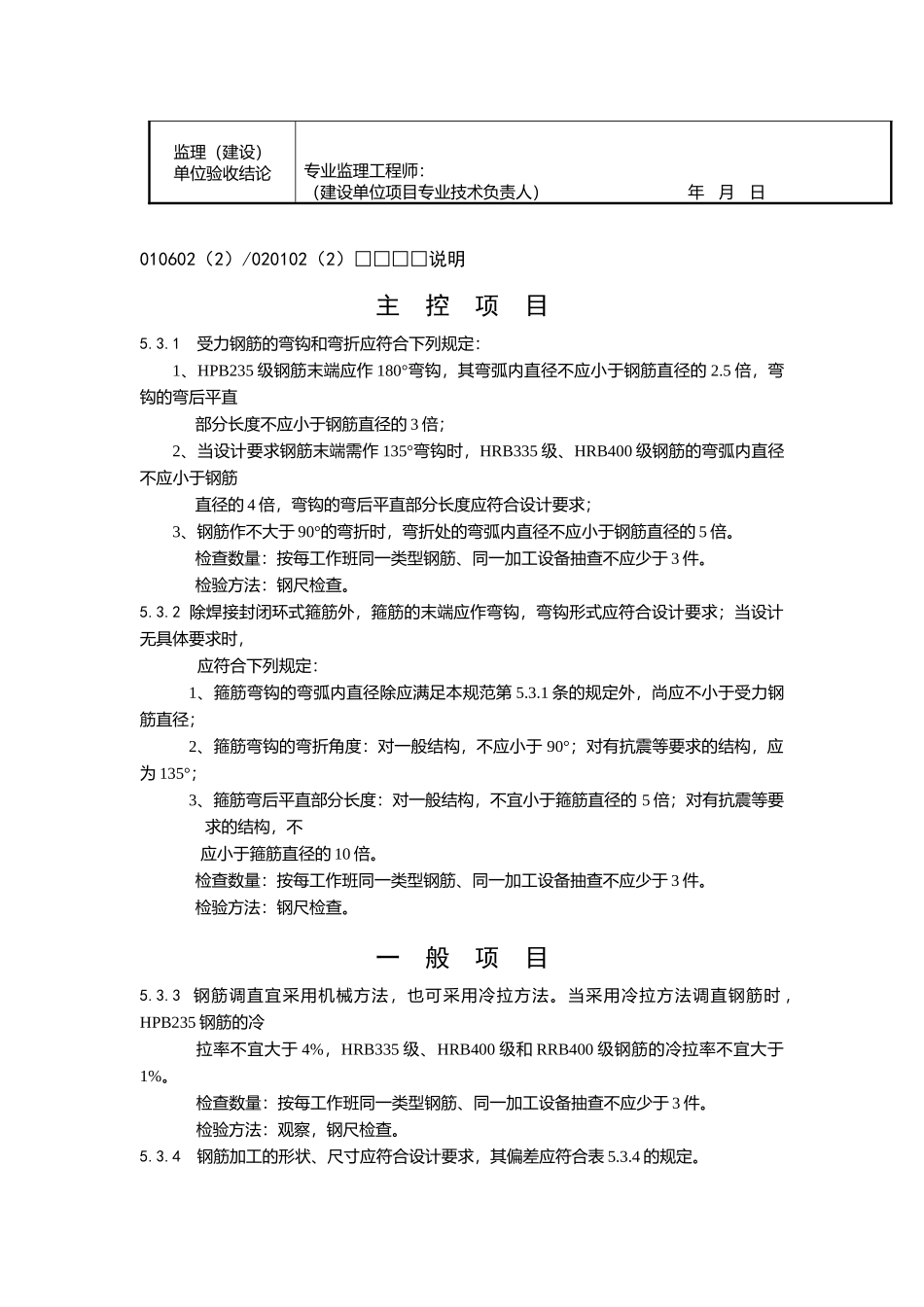

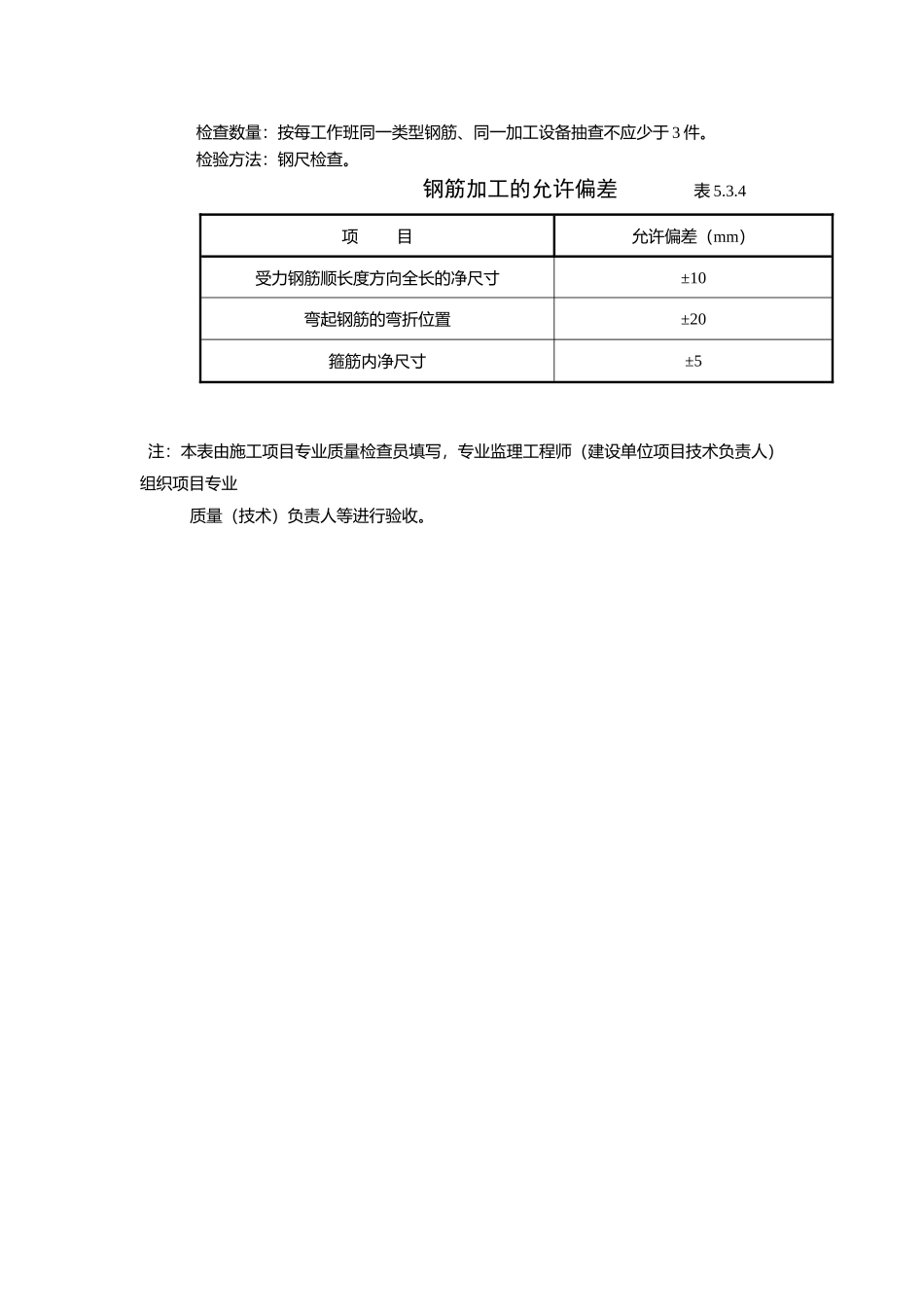

钢筋加工检验批质量验收记录（GB50204-2002）表5.3编号：010602（2）/020102（2）□□□□工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1受力钢筋弯钩和弯折HPB235①级钢筋末端应作180°弯钩，其弯弧内直径不应小于2.5d，弯钩的弯后平直部分长度不应小于3d；②当设计要求钢筋末端需作135°弯钩时,HRB335级、HRB400级钢筋的弯弧内直径不应小于4d，弯钩的弯后平直部分长度应符合设计要求；③钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于5d。(第5.3.1条)2箍筋末端弯钩弯钩形式应符合设计要求；当设计无具体要求时：①弯弧内直径除应满足第1条的规定外,，尚应不小于受力钢筋直径;②弯折角度：对一般结构,不应小于90°;对有抗震等要求的结构，应为135°③箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。(第5.3.2条)一般项目1钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋冷拉率不宜大于4%，HRB335级、HRB400级、RRB400级钢筋的冷拉率不宜大于1%。(第5.3.3条)2钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日010602（2）/020102（2）□□□□说明主控项目5.3.1受力钢筋的弯钩和弯折应符合下列规定：1、HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2、当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3、钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。5.3.2除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：1、箍筋弯钩的弯弧内直径除应满足本规范第5.3.1条的规定外，尚应不小于受力钢筋直径；2、箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；3、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。一般项目5.3.3钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235钢筋的冷拉率不宜大于4%，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：观察，钢尺检查。5.3.4钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表5.3.4的规定。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。钢筋加工的允许偏差表5.3.4项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目技术负责人）组织项目专业质量（技术）负责人等进行验收。
