bd413给排水施工图设计内审表VIP免费

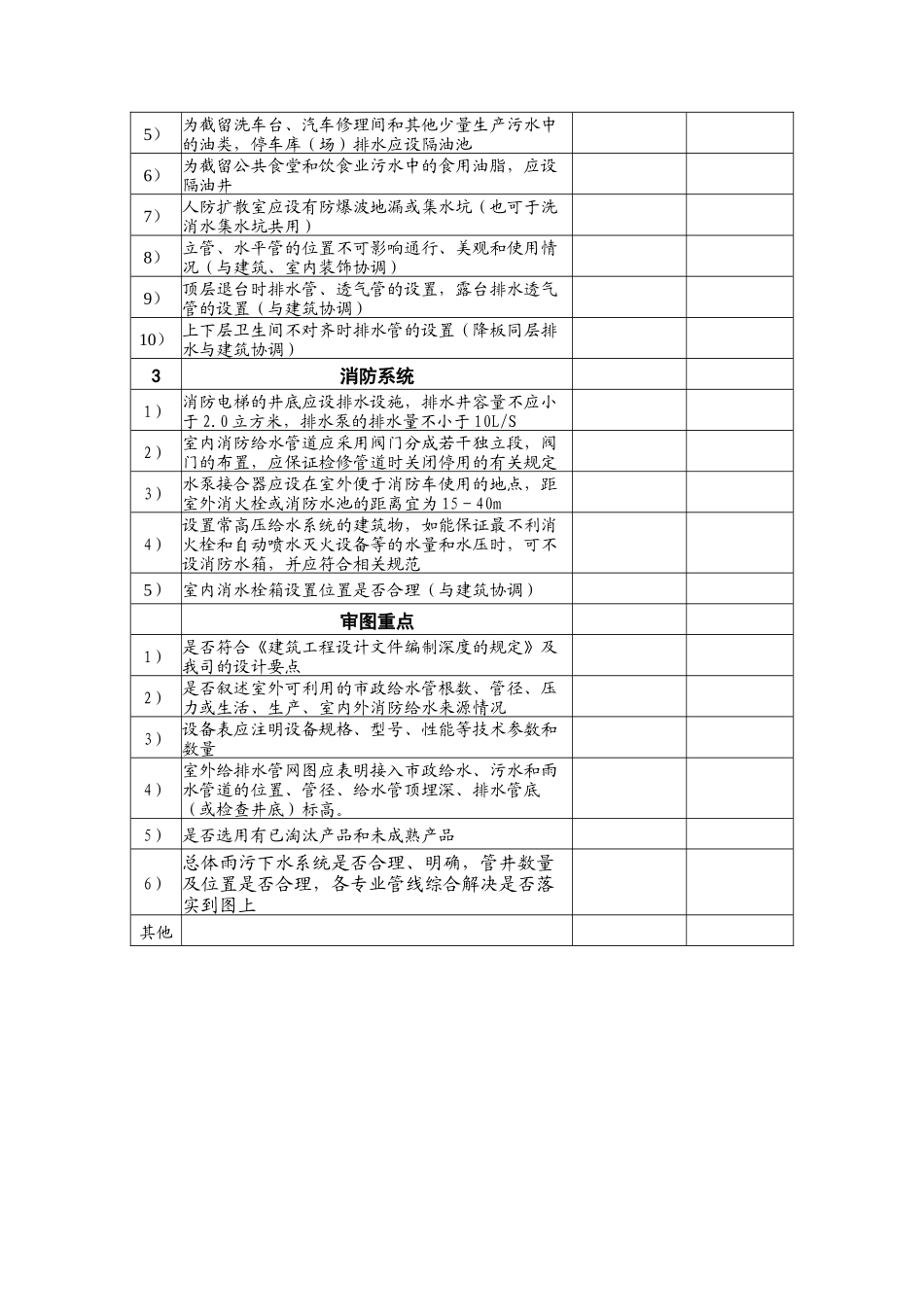

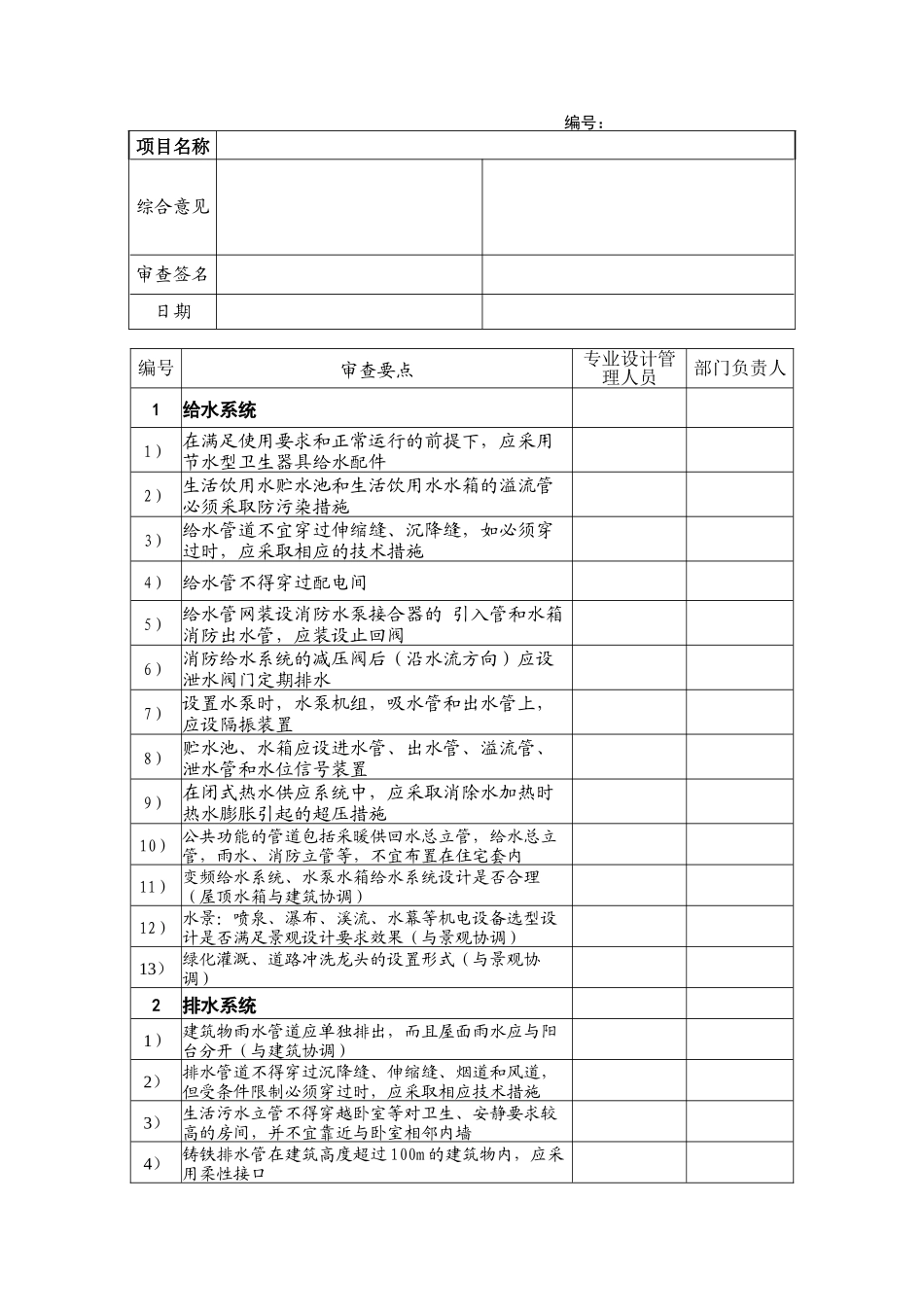

编号：项目名称综合意见审查签名日期编号审查要点专业设计管理人员部门负责人1给水系统1）在满足使用要求和正常运行的前提下，应采用节水型卫生器具给水配件2）生活饮用水贮水池和生活饮用水水箱的溢流管必须采取防污染措施3）给水管道不宜穿过伸缩缝、沉降缝，如必须穿过时，应采取相应的技术措施4）给水管不得穿过配电间5）给水管网装设消防水泵接合器的引入管和水箱消防出水管，应装设止回阀6）消防给水系统的减压阀后（沿水流方向）应设泄水阀门定期排水7）设置水泵时，水泵机组，吸水管和出水管上，应设隔振装置8）贮水池、水箱应设进水管、出水管、溢流管、泄水管和水位信号装置9）在闭式热水供应系统中，应采取消除水加热时热水膨胀引起的超压措施10）公共功能的管道包括采暖供回水总立管，给水总立管，雨水、消防立管等，不宜布置在住宅套内11）变频给水系统、水泵水箱给水系统设计是否合理（屋顶水箱与建筑协调）12）水景：喷泉、瀑布、溪流、水幕等机电设备选型设计是否满足景观设计要求效果（与景观协调）13）绿化灌溉、道路冲洗龙头的设置形式（与景观协调）2排水系统1）建筑物雨水管道应单独排出，而且屋面雨水应与阳台分开（与建筑协调）2）排水管道不得穿过沉降缝、伸缩缝、烟道和风道，但受条件限制必须穿过时，应采取相应技术措施3）生活污水立管不得穿越卧室等对卫生、安静要求较高的房间，并不宜靠近与卧室相邻内墙4）铸铁排水管在建筑高度超过100m的建筑物内，应采用柔性接口5）为截留洗车台、汽车修理间和其他少量生产污水中的油类，停车库（场）排水应设隔油池6）为截留公共食堂和饮食业污水中的食用油脂，应设隔油井7）人防扩散室应设有防爆波地漏或集水坑（也可于洗消水集水坑共用）8）立管、水平管的位置不可影响通行、美观和使用情况（与建筑、室内装饰协调）9）顶层退台时排水管、透气管的设置，露台排水透气管的设置（与建筑协调）10）上下层卫生间不对齐时排水管的设置（降板同层排水与建筑协调）3消防系统1）消防电梯的井底应设排水设施，排水井容量不应小于2.0立方米，排水泵的排水量不小于10L/S2）室内消防给水管道应采用阀门分成若干独立段，阀门的布置，应保证检修管道时关闭停用的有关规定3）水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15－40m4）设置常高压给水系统的建筑物，如能保证最不利消火栓和自动喷水灭火设备等的水量和水压时，可不设消防水箱，并应符合相关规范5）室内消水栓箱设置位置是否合理（与建筑协调）审图重点1）是否符合《建筑工程设计文件编制深度的规定》及我司的设计要点2）是否叙述室外可利用的市政给水管根数、管径、压力或生活、生产、室内外消防给水来源情况3）设备表应注明设备规格、型号、性能等技术参数和数量4）室外给排水管网图应表明接入市政给水、污水和雨水管道的位置、管径、给水管顶埋深、排水管底（或检查井底）标高。5）是否选用有已淘汰产品和未成熟产品6）总体雨污下水系统是否合理、明确，管井数量及位置是否合理，各专业管线综合解决是否落实到图上其他
