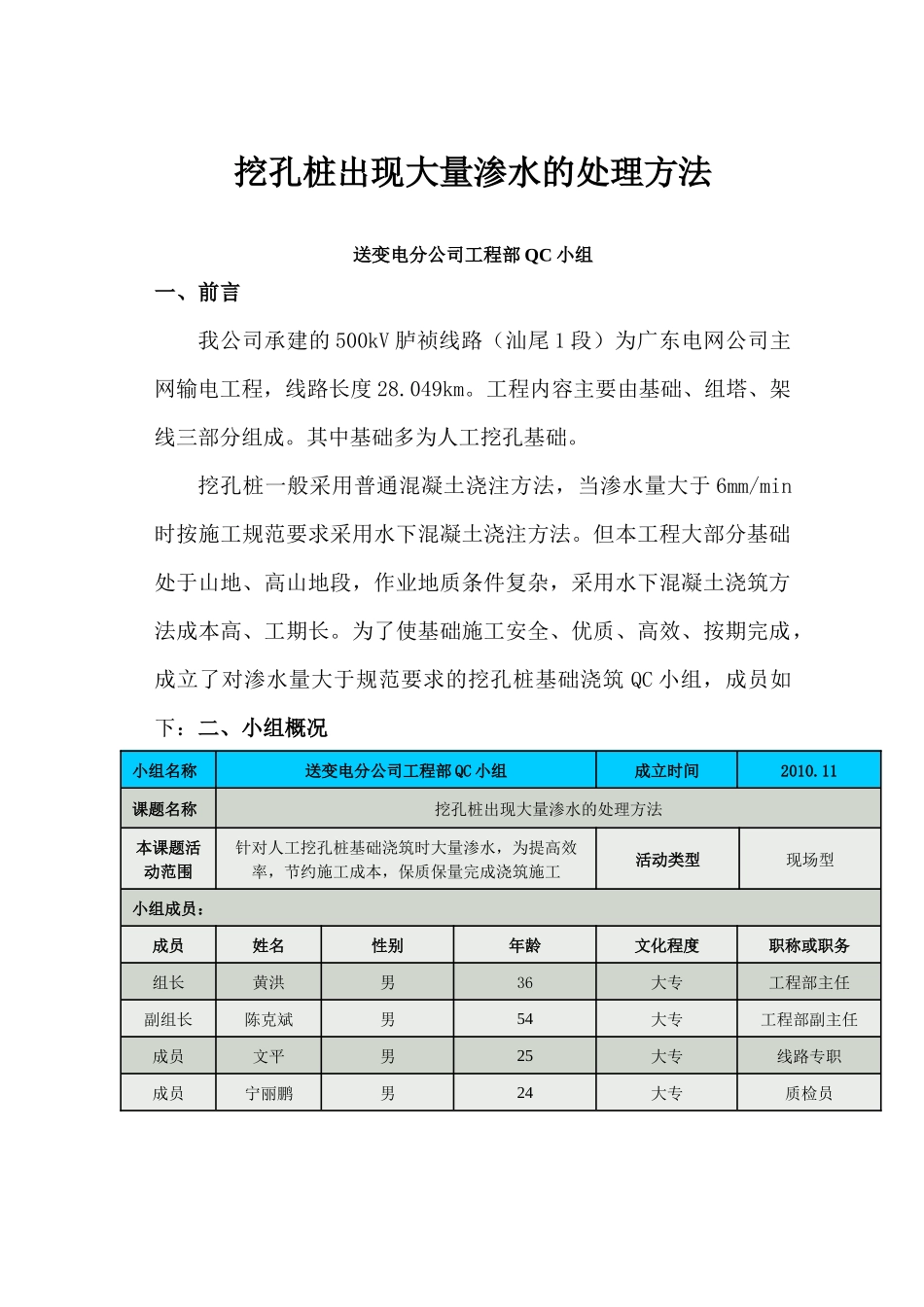

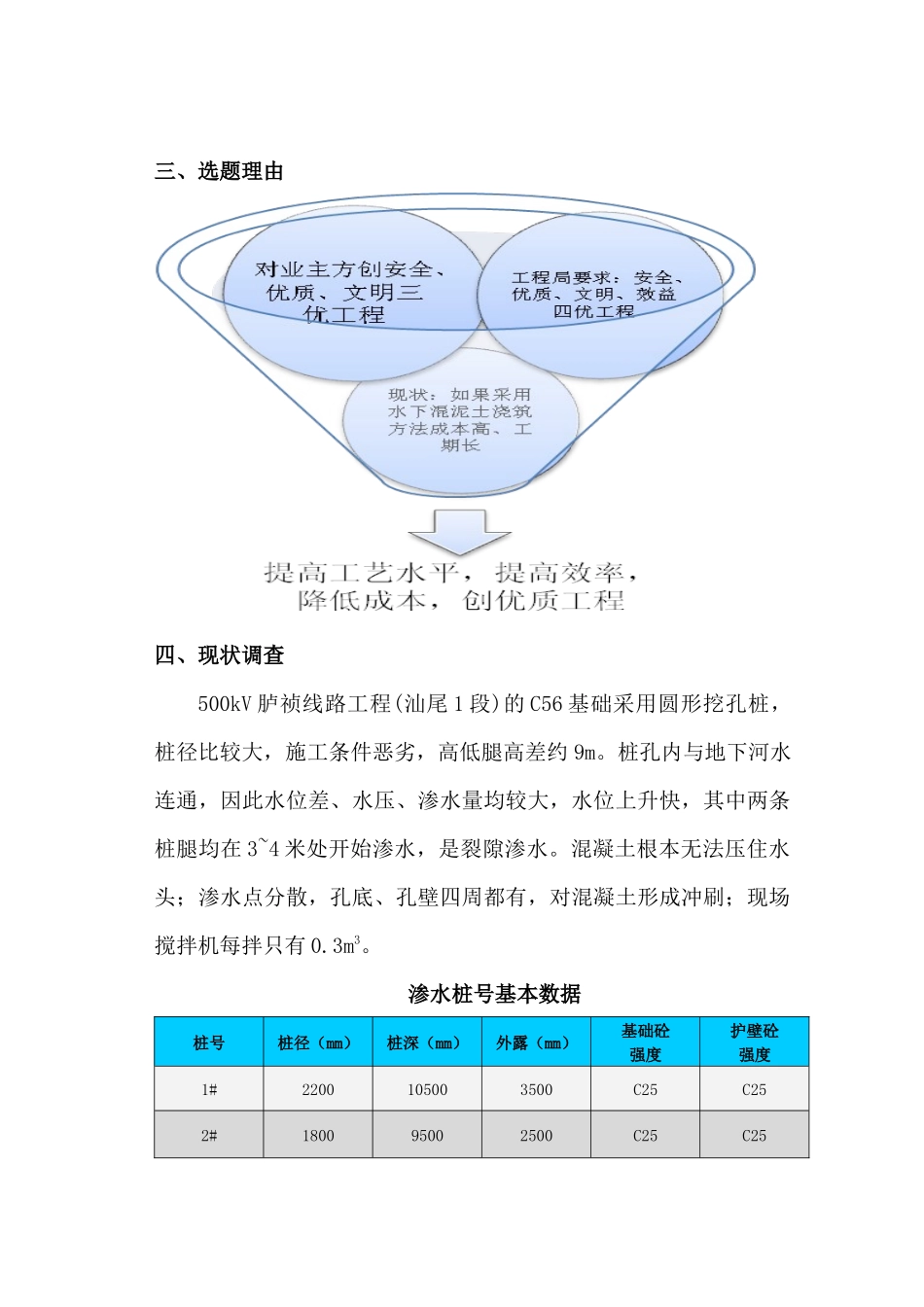

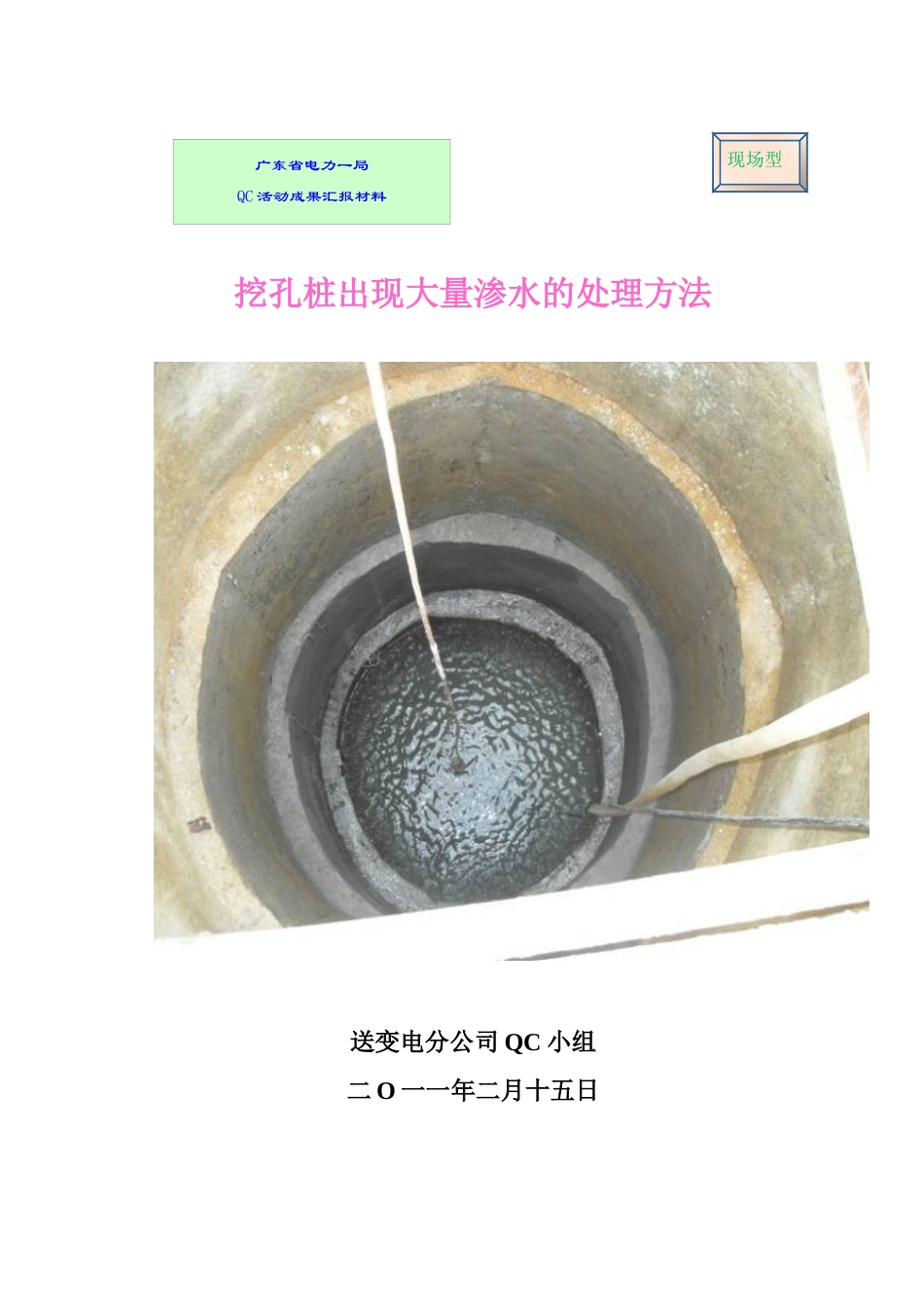

挖孔桩出现大量渗水的处理方法送变电分公司QC小组二O一一年二月十五日广东省电力一局QC活动成果汇报材料现场型挖孔桩出现大量渗水的处理方法送变电分公司工程部QC小组一、前言我公司承建的500kV胪祯线路（汕尾1段）为广东电网公司主网输电工程，线路长度28.049km。工程内容主要由基础、组塔、架线三部分组成。其中基础多为人工挖孔基础。挖孔桩一般采用普通混凝土浇注方法，当渗水量大于6mm/min时按施工规范要求采用水下混凝土浇注方法。但本工程大部分基础处于山地、高山地段，作业地质条件复杂，采用水下混凝土浇筑方法成本高、工期长。为了使基础施工安全、优质、高效、按期完成，成立了对渗水量大于规范要求的挖孔桩基础浇筑QC小组，成员如下：二、小组概况小组名称送变电分公司工程部QC小组成立时间2010.11课题名称挖孔桩出现大量渗水的处理方法本课题活动范围针对人工挖孔桩基础浇筑时大量渗水，为提高效率，节约施工成本，保质保量完成浇筑施工活动类型现场型小组成员：成员姓名性别年龄文化程度职称或职务组长黄洪男36大专工程部主任副组长陈克斌男54大专工程部副主任成员文平男25大专线路专职成员宁丽鹏男24大专质检员三、选题理由四、现状调查500kV胪祯线路工程(汕尾1段)的C56基础采用圆形挖孔桩，桩径比较大，施工条件恶劣，高低腿高差约9m。桩孔内与地下河水连通，因此水位差、水压、渗水量均较大，水位上升快，其中两条桩腿均在3~4米处开始渗水，是裂隙渗水。混凝土根本无法压住水头；渗水点分散，孔底、孔壁四周都有，对混凝土形成冲刷；现场搅拌机每拌只有0.3m3。渗水桩号基本数据桩号桩径（mm）桩深（mm）外露（mm）基础砼强度护壁砼强度1#2200105003500C25C252#180095002500C25C25五、课题目标1、目标制定我们这“挖孔桩出现大量渗水的处理方法QC小组”把这次活动目标设定为：今后在遇到同样渗水基础情况下能更快速、更高质量的保证基础浇筑按期完成。2、目标依据1）基础验收合格率为100%，满足建设单位合同规定要求是我们公司的质量目标，我们必须满足建设单位工程达标投产的需要。2）该“挖孔桩出现大量渗水的处理方法QC小组”由工程部主任为组长，组员有项目安质部成员、班组技术骨干、班员，都有一定的经验和水平，是可以实现上述目标的保证。六、原因分析针对现状调查出现的情况，经过全组成员的QC活动，我们追根源，对前述主要问题进行原因分析，对现状调查中发现的主要原因是延续了以往基础浇筑施工方法，解决了主要原因就可以保证基础浇筑成品质量。七、要因确认序号原因验证是否要因1孔内与地下河水连通因此水位差、水压、渗水量较大，水位上升快，混凝土根本无法压住水头是2渗水点分散孔底、孔壁四周都有，对混凝土形成冲刷是3施工条件恶劣高低腿高差约9m否序号原因验证是否要因4责任心不强施工班组作业人员上料速度较慢否5搅拌机搅拌方量小每次搅拌下料只有0.3m3是八、制定对策针对以上的主要因素，小组成员制定了相应的实施对策：对策表序号要因目标对策与措施地点完成时间负责人1孔内与地下河水连通防止水位过快上升在基坑开挖的同时在桩边挖一个小孔放置抽水机进行循环抽水C56施工现场2010年11月7日黄洪2渗水点分散防止封堵底层渗水连续下料以尽快充满孔部底层，保证封堵底层渗水C56施工现场2010年11月7日黄洪3搅拌机搅拌方量小防止搅拌方量小事先做好存放1~2方砼场地，浇筑时利用大方量搅拌机C56施工现场2010年11月7日黄洪九、现场实施（1）护筒采用钢板卷筒状，不需太厚，太厚施工较困难，钢板的连接需满焊，每节护筒外加3根钢筋箍圈和钢护筒焊接，在两端内侧用钢筋完成小环状和护筒焊接，每端4个，两端8个，作为两节护筒连接使用。（2）在出现渗水的标高处放第一节钢护筒，校正桩位和垂直度，边开挖边钢护筒下沉，边上放一节钢护筒，始终保持钢护筒保住渗水的部位。（3）因为在施工前曾考虑采用集水井集中排水，但施工后发现这种排水不理想（地下渗水较多），所以在开挖孔桩时必须备水泵，在桩边挖一个小孔放置抽水机进行循环抽水，边开挖边抽水边做护壁，形成连续作业。（4）成孔后检查孔桩的垂直度、深度、桩径及规范和验评标准要求，合格后尽...
