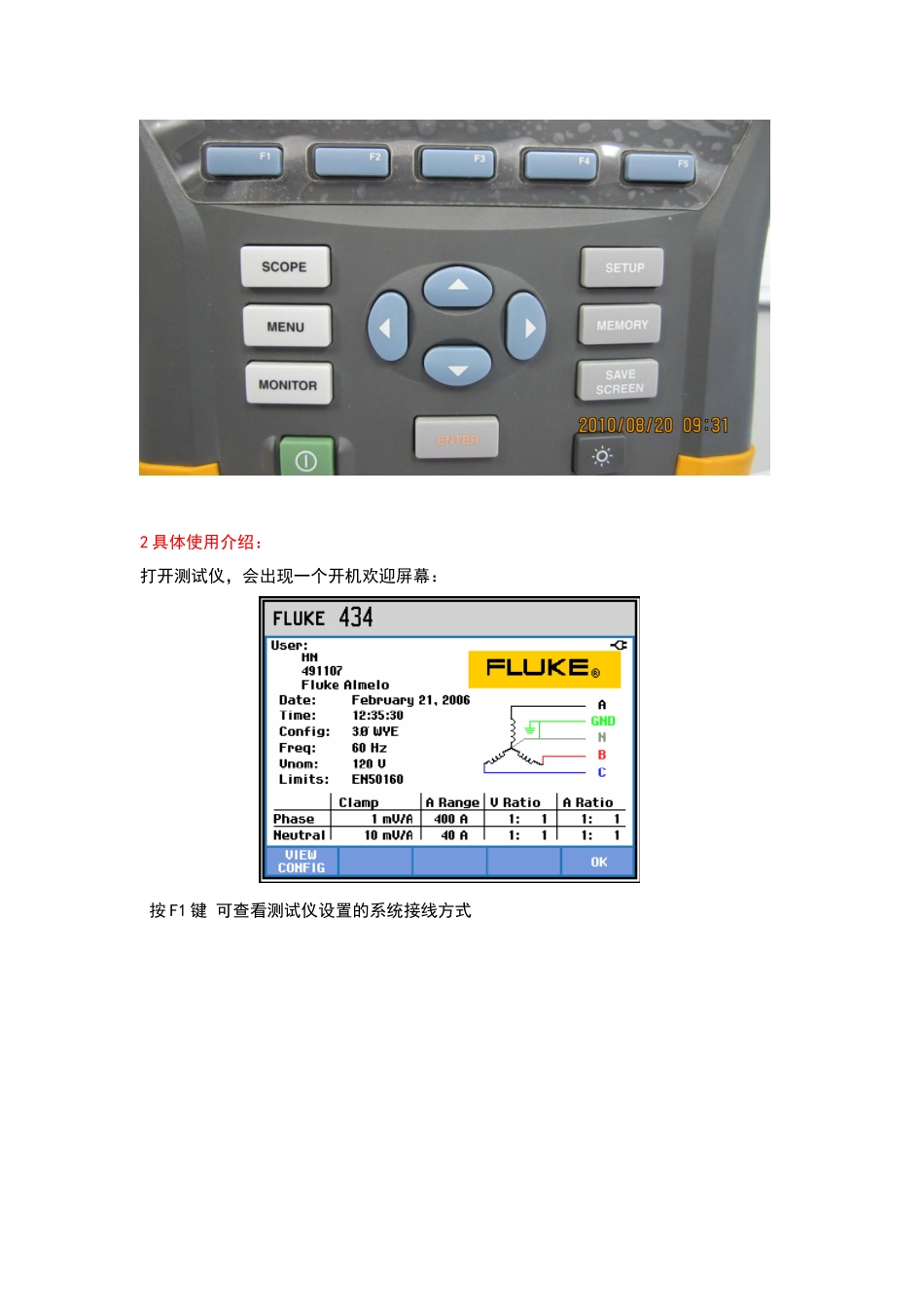

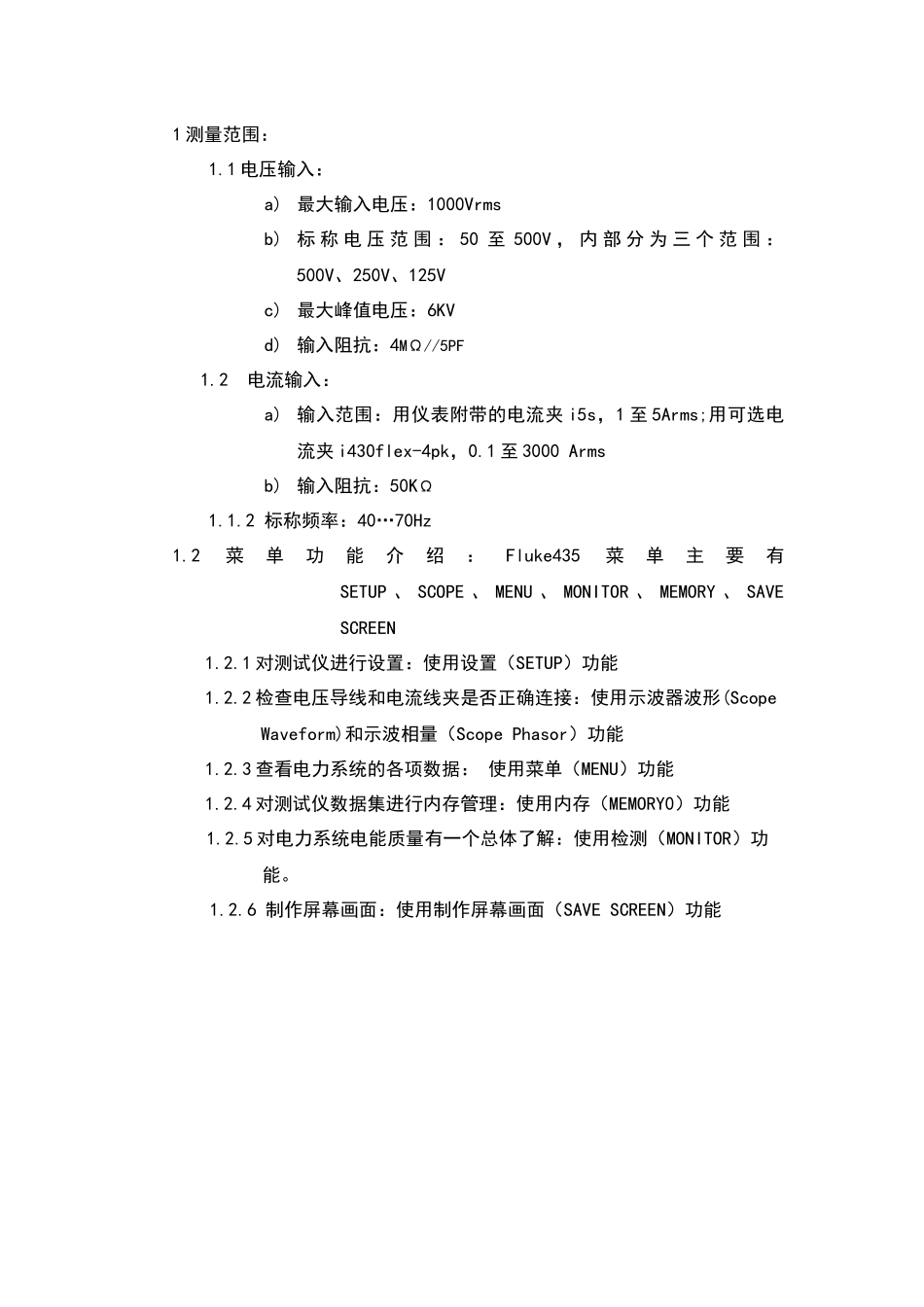

ThreePhasePowerQualityAnalyzerFluke435使用手册2010年8月12日Fluke整体介绍1测量范围：1.1电压输入：a)最大输入电压：1000Vrmsb)标称电压范围：50至500V，内部分为三个范围：500V、250V、125Vc)最大峰值电压：6KVd)输入阻抗：4MΩ//5PF1.2电流输入：a)输入范围：用仪表附带的电流夹i5s，1至5Arms;用可选电流夹i430flex-4pk，0.1至3000Armsb)输入阻抗：50KΩ1.1.2标称频率：40…70Hz1.2菜单功能介绍：Fluke435菜单主要有SETUP、SCOPE、MENU、MONITOR、MEMORY、SAVESCREEN1.2.1对测试仪进行设置：使用设置（SETUP）功能1.2.2检查电压导线和电流线夹是否正确连接：使用示波器波形(ScopeWaveform)和示波相量（ScopePhasor）功能1.2.3查看电力系统的各项数据：使用菜单（MENU）功能1.2.4对测试仪数据集进行内存管理：使用内存（MEMORY0）功能1.2.5对电力系统电能质量有一个总体了解：使用检测（MONITOR）功能。1.2.6制作屏幕画面：使用制作屏幕画面（SAVESCREEN）功能2具体使用介绍：打开测试仪，会出现一个开机欢迎屏幕：按F1键可查看测试仪设置的系统接线方式2.1设置测试仪：点击SETUP键，进入设置菜单界面我们按照设置菜单界面选项按从上到下的界面进行设置。2.1.1User用户参数选择：按F4键进入测用户参数选择菜单。a)相位标记（PhaseIdentification）：使用下/下箭头键来选择A、B、C或L1、L2、L3。按功能键F5–确定（OK）来确认。b)相位颜色（PhaseColors）使用功能键F1至F4来依照在美国、欧盟、英国使用或依照IEC选择颜色。或者定义您自己的一个颜色组：使用上/下箭头键来选择一个相位，然后使用左/右箭头键来选择颜色。按功能键F5–确定（OK）来确认。c)打印机：使用箭头键来选择和调整用于打印机的波特率。使用上/下箭头键选择打印机类型。按功能键F5–确定（OK）来确认。d)RS-232：使用左/右箭头来调整通信波特率（与PC通信）。e)省电功能：使用上/下箭头键来选择在没有键操作多长时间后显示屏调暗亮度。f)闪存配置：决定可用于数据记录和屏幕画面/数据集的内存数量。使用上/下箭头键来选择并按ENTER键确认。g)F1–出厂默认（FACTORYDEFAULTS）：将该菜单中的全部设置重置为出厂默认值。h)F2–用户标识（USERID）：打开菜单来定义三行用户可编程设定的文本（如分析仪所有者的姓名和地址）。该文本显示在开机和设置（SETUP）入口屏幕中。使用功能键F3来插入空格。按功能键F5–确定（OK）来确认。i)F3–对比度（CONTRAST）：使用左/右箭头键来调整显示屏对比度。j)F4–清除所有内存（CLEARALLMEMORY）：一次操作即可清除所有数据集、屏幕和记录数据。通过确认菜单提供删除保护。k)F5–返回（BACK）：返回至设置（SETUP）入口屏幕。2.1.2常规设置参数选择：a)日期，时间：使用F3在日期和时间调整之间选择。使用箭头键来调整日期和日期表示方式MM/DD/YY（月/日/年）或DD/MM/YY（日/月/年）及时间。当连接GPS接收器并且F2设置为GPS开启（ON）时，日期和时间均自动进行同步。还可设置时区及夏令时的开/关（ON/OFF）。按F1打开GPS测试菜单，以便了解接收质量。按功能键F5–确定（OK）确认并返回至上一个菜单。b)配置：选择10种接线配置方式。选择用F1、F2、F3及箭头键完成。然后按功能键F5–确定（OK）来确认并进入一个显示如何将分析仪与电力系统连接的屏幕。当准备就绪时，按功能键F5返回至设置（SETUP）入口屏幕。c)Vnom：调整标称电压。选择箭头键来选择100V、120V、230V、400V或任何想要的值。按功能键F5–确定（OK）来确认。这里的标称电压是指根据选择的接线方式而定的。对于星形接线方式，标称电压表示相电压；对于三角形接线方式，表示的是线电压。选择标称电压值的原则是：与输入系统标称电压相匹配。d)频率（Freq）：调整标称频率。使用上/下箭头键来选择60或50Hz。按功能键F5–确定（OK）来确认。e)钳夹、电流量程、电压比例：依照电流钳夹和电压导线的特征调整分析仪。默认选择对随同分析仪一同提供的附件有效。提供的电压导线为1:1类型，当使用衰减导线或电压变压器时，您必须相应调节电压比例（如10:1表示10倍衰减率）。同样，当将换流器与电流钳夹组合使用时，也可以...
