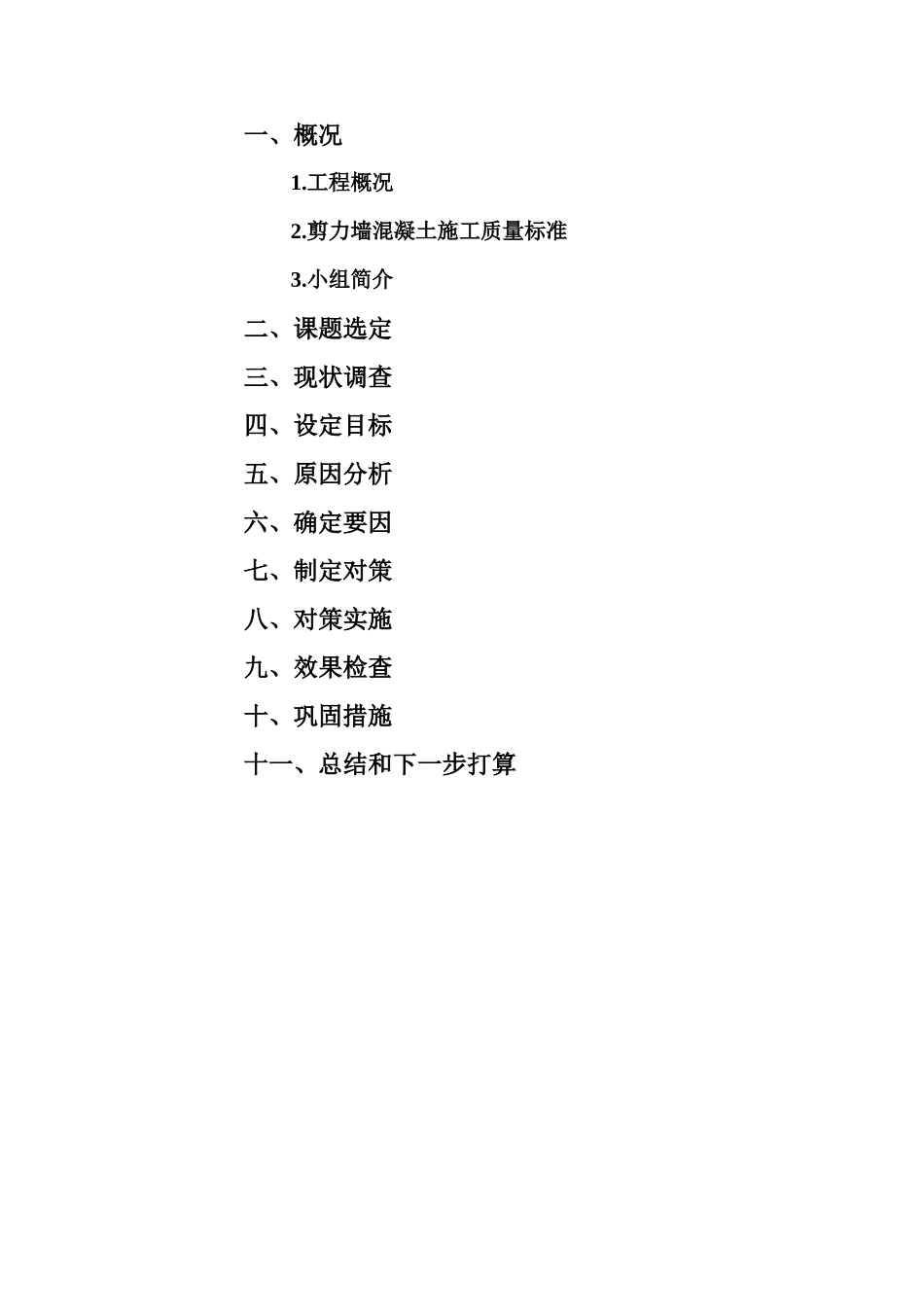

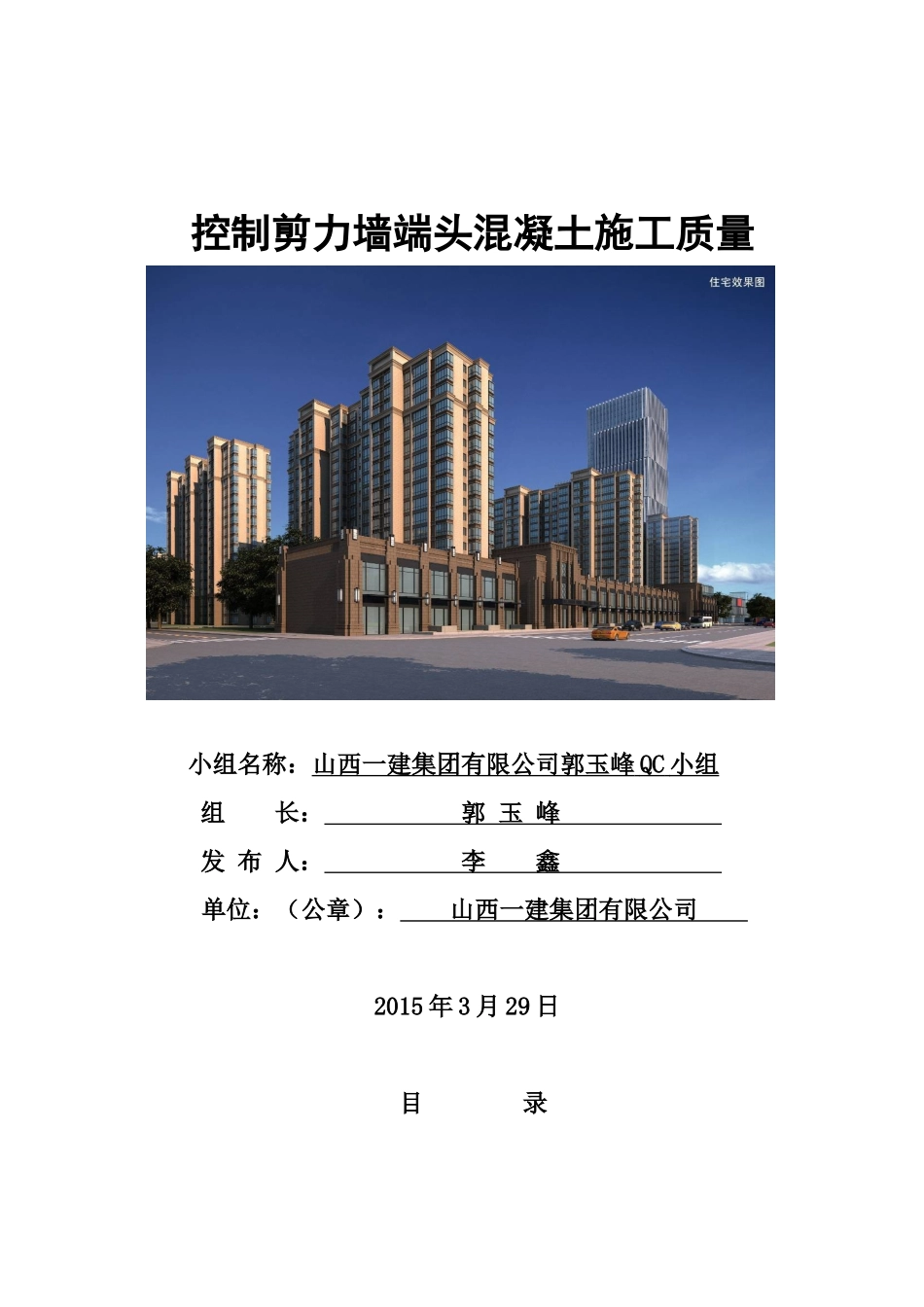

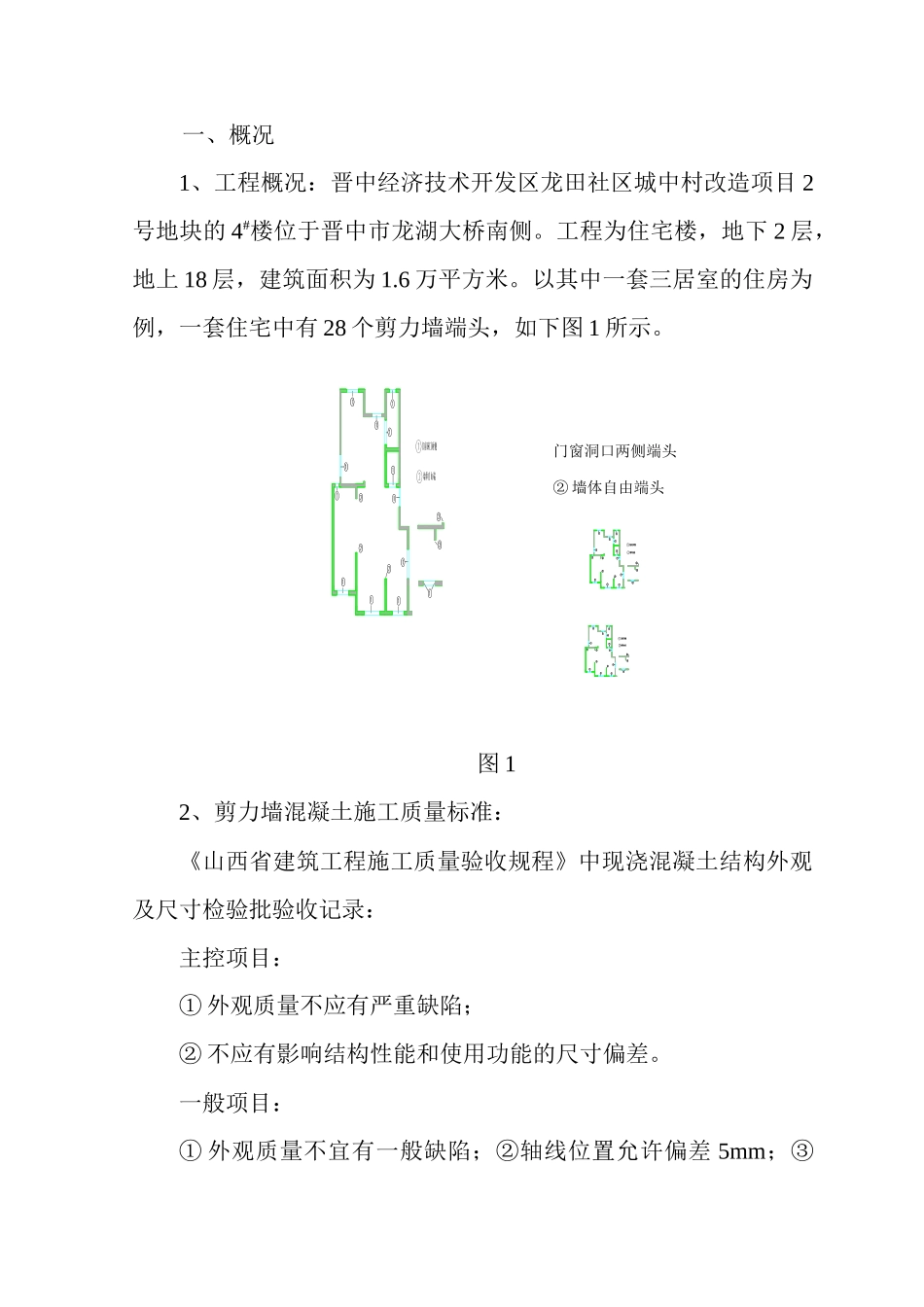

控制剪力墙端头混凝土施工质量小组名称：山西一建集团有限公司郭玉峰QC小组组长：郭玉峰发布人：李鑫单位：（公章）：山西一建集团有限公司2015年3月29日目录一、概况1.工程概况2.剪力墙混凝土施工质量标准3.小组简介二、课题选定三、现状调查四、设定目标五、原因分析六、确定要因七、制定对策八、对策实施九、效果检查十、巩固措施十一、总结和下一步打算门窗洞口两侧端头②墙体自由端头一、概况1、工程概况：晋中经济技术开发区龙田社区城中村改造项目2号地块的4#楼位于晋中市龙湖大桥南侧。工程为住宅楼，地下2层，地上18层，建筑面积为1.6万平方米。以其中一套三居室的住房为例，一套住宅中有28个剪力墙端头，如下图1所示。图12、剪力墙混凝土施工质量标准：《山西省建筑工程施工质量验收规程》中现浇混凝土结构外观及尺寸检验批验收记录：主控项目：①外观质量不应有严重缺陷；②不应有影响结构性能和使用功能的尺寸偏差。一般项目：①外观质量不宜有一般缺陷；②轴线位置允许偏差5mm；③垂直度允许偏差5mm；④截面尺寸允许偏差+8，-5mm；⑤表面平整度允许偏差8mm。观感质量：①混凝土密实，表面平整，棱角顺直，尺寸准确，阴阳角方正。②不应有露筋、蜂窝、孔洞、夹渣、疏松、裂缝等。3、小组简介小组成员情况表表1小组名称郭玉峰QC小组组长郭玉峰成立日期2014.3.15小组注册编号QX/YJ-2014-02小组成员11人小组注册时间2014.3.20课题注册编号2014-QCKT-06课题类型现场型TQC教育学习平均48小时活动时间2014.3.20-2014.8.15小组成员组成序号姓名文化程度年龄职务小组分工小组职务1郭玉峰大专40技术负责人全面负责组长2韩建平大专39项目经理活动指导副组长3李鑫大专26项目工程师策划组织副组长4曹小东大专27工长对策实施组员5王子宁大专27质量员质量检查组员6曾普贤初中40班组长对策实施组员7张岩高中26工人对策实施组员8吴志明初中31工人对策实施组员9王承君高中34工人对策实施组员10李山高中30工人对策实施组员制表人：李鑫审核人：郭玉峰日期：2013.3.20现状调查（1～3层）对策实施（4～6层）效果检查（4～6层）巩固阶段（7～18层）小组活动时间计划表表2制表人：李鑫审核人：郭玉峰日期：2014.3.20制图人：曹小东审核人：郭玉峰日期：2014.3.22图2小组活动计划部位图二、课题选定1、课题名称：《控制剪力墙端头混凝土施工质量》2、选题理由：剪力墙住宅结构的混凝土施工质量在以下几个部位易产生质量通病：①外墙层间接槎部位的夹渣、蜂窝、孔洞，截面尺寸偏大或偏小；②内墙的洞口阴角不方正；③楼板混凝土产生裂缝、渗水；④剪力墙端头扭曲、平整度偏差大、垂直度偏差大。通过对上个同类工程清河湾住宅楼工程5#楼的检查，4项质量通病对整体工程质量的影响分别为：①剪力墙外墙质量影响20%；②剪力墙内墙墙面质量影响25%；③楼板质量影响15%；④剪力墙端头质量影响40%。因此提出4个课题。饼分图如右图所示。三、现状调查依据《山西省建筑工程施工质量验收规程》中现浇混凝土结构外观及尺寸检验批验收记录表，小组在施工1～3层期间，对一栋楼两个单元共4户三居室的剪力墙端头混凝土施工质量进行调查共计335个点，检查出不合格点63个点，合格点272点，合格率仅为81.2%。其分布情况见表3。4#楼1-3层剪力墙端头混凝土质量情况调查表表3序号检查项目检查总点数合格点不合格点合格率1垂直度1331072680.5%2表面平整度115932280.9%3外观质量4738980.8%4截面尺寸2621580.7%5轴线位置1413192.8%合计3352726381.2%4#楼1-3层剪力墙端头混凝土质量不合格点统计表表4部位垂直度表面平整度外观质量截面尺寸轴线位置一单元东户一层32000二层23100三层21110一单元西户一层41210二层10000三层32101二单元东户一层23010二层33110三层10000二单元西户一层22100二层22210三层13000总数632622951剪力墙端头混凝土质量问题调查数理统计表表5序号质量问题频数（点）累计频数（点）频率（%）累计频率（%）1垂直度偏差262641.341.32表面平整度偏差224834.976.23外观缺陷95714.390.54截面尺寸偏差5627.998.45轴线位置偏差1631.6100合计63100制表人：李鑫审核人：郭玉峰日期：2014.4.13─①垂直度偏差②...
