钢筋预算规则全集（82页）VIP免费

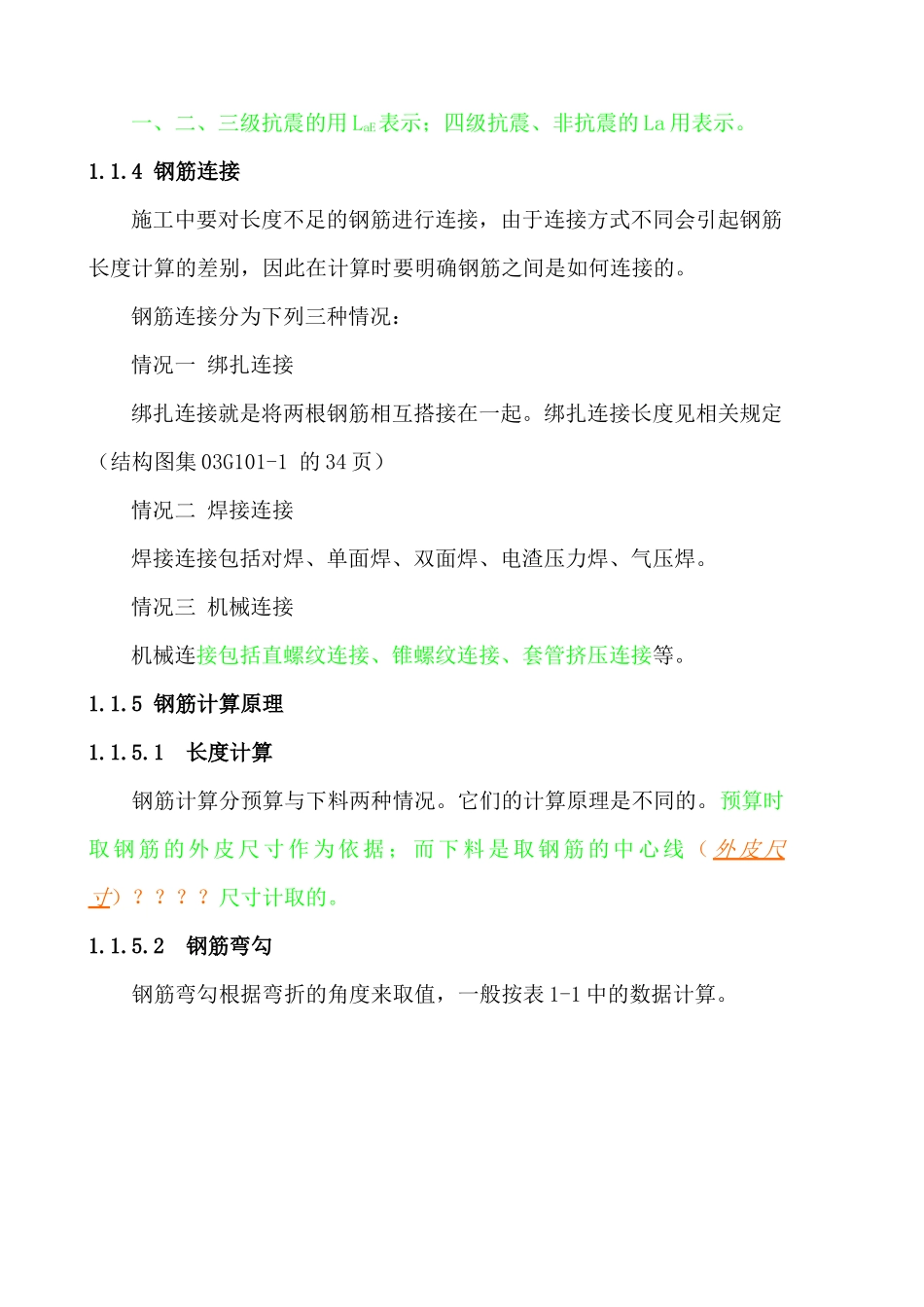

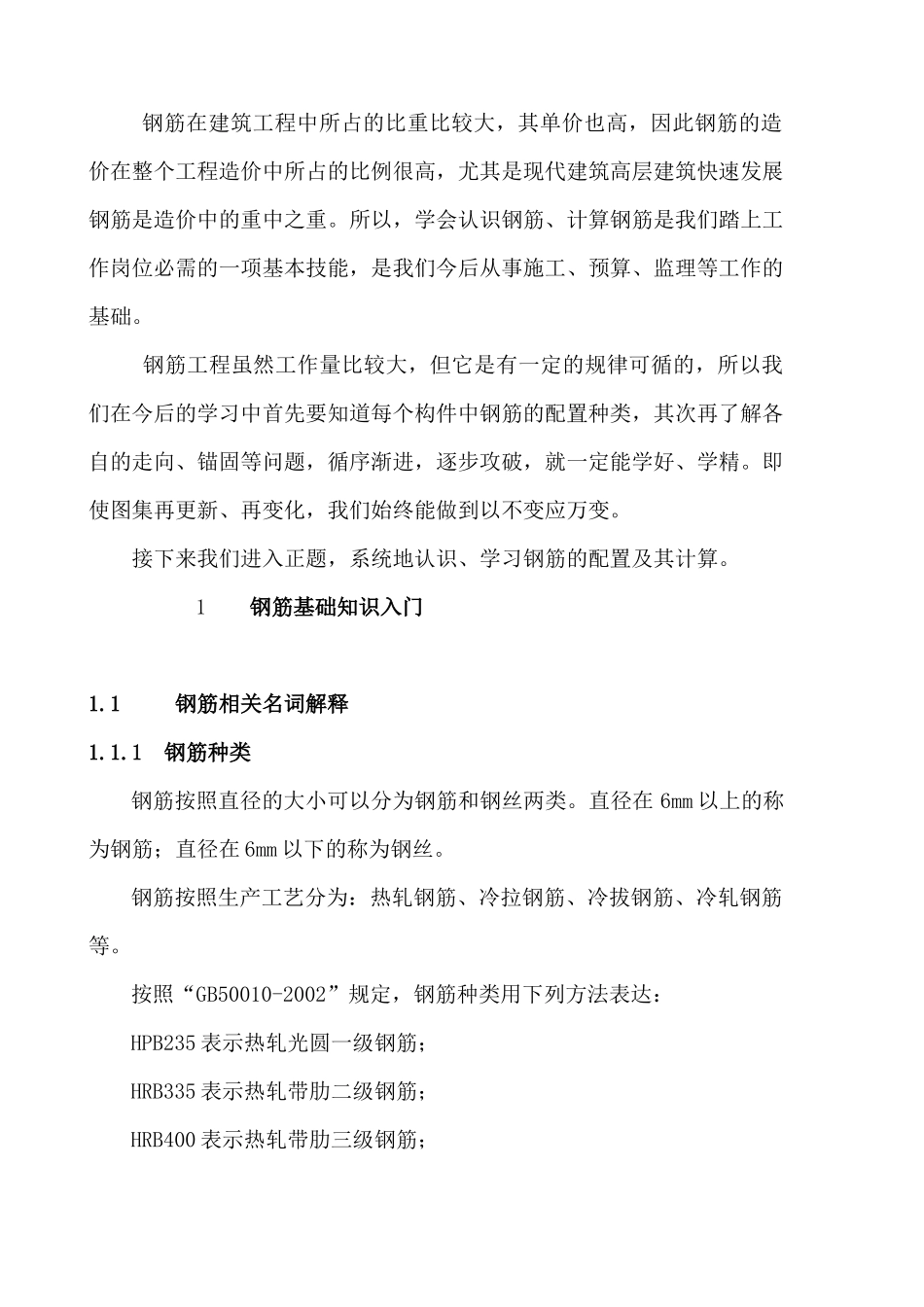

钢筋在建筑工程中所占的比重比较大，其单价也高，因此钢筋的造价在整个工程造价中所占的比例很高，尤其是现代建筑高层建筑快速发展钢筋是造价中的重中之重。所以，学会认识钢筋、计算钢筋是我们踏上工作岗位必需的一项基本技能，是我们今后从事施工、预算、监理等工作的基础。钢筋工程虽然工作量比较大，但它是有一定的规律可循的，所以我们在今后的学习中首先要知道每个构件中钢筋的配置种类，其次再了解各自的走向、锚固等问题，循序渐进，逐步攻破，就一定能学好、学精。即使图集再更新、再变化，我们始终能做到以不变应万变。接下来我们进入正题，系统地认识、学习钢筋的配置及其计算。1钢筋基础知识入门1.1钢筋相关名词解释1.1.1钢筋种类钢筋按照直径的大小可以分为钢筋和钢丝两类。直径在6mm以上的称为钢筋；直径在6mm以下的称为钢丝。钢筋按照生产工艺分为：热轧钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等。按照“GB50010-2002”规定，钢筋种类用下列方法表达：HPB235表示热轧光圆一级钢筋；HRB335表示热轧带肋二级钢筋；HRB400表示热轧带肋三级钢筋；RRB400表示余热处理三级钢筋；1.1.2混凝土保护层结构构件中的钢筋骨架被浇筑于混凝土中，在钢筋骨架的外围四周必须有混凝土将钢筋包裹，主筋外皮与混凝土外表面之间的距离，即为钢筋的混凝土保护层。示例见图1-1。保护层厚度的大小见相关规定（结构图集03G101-1的33页）1.1.3钢筋锚固钢筋与混凝土能够共同工作，主要就是它们两者之间存在粘结力。而且钢筋伸入混凝土内的长度越大，粘结效果越好。钢筋的锚固长度就是钢筋伸入支座的长度。我们要明确的是锚固长度自伸入支座起开始计算。锚固长度的大小具体取多少，要综合考虑四个因素：钢筋种类；钢筋直径；混凝土强度等级以及结构抗震等级。也就是说，不同的直径、标号不同的混凝土、不同的抗震等级，钢筋的锚固长度值是不同的。具体的取值见相关规定。（结构图集03G101-1的33、34页）锚固长度符号表示：一、二、三级抗震的用LaE表示；四级抗震、非抗震的La用表示。1.1.4钢筋连接施工中要对长度不足的钢筋进行连接，由于连接方式不同会引起钢筋长度计算的差别，因此在计算时要明确钢筋之间是如何连接的。钢筋连接分为下列三种情况：情况一绑扎连接绑扎连接就是将两根钢筋相互搭接在一起。绑扎连接长度见相关规定（结构图集03G101-1的34页）情况二焊接连接焊接连接包括对焊、单面焊、双面焊、电渣压力焊、气压焊。情况三机械连接机械连接包括直螺纹连接、锥螺纹连接、套管挤压连接等。1.1.5钢筋计算原理1.1.5.1长度计算钢筋计算分预算与下料两种情况。它们的计算原理是不同的。预算时取钢筋的外皮尺寸作为依据；而下料是取钢筋的中心线（外皮尺寸）？？？？尺寸计取的。1.1.5.2钢筋弯勾钢筋弯勾根据弯折的角度来取值，一般按表1-1中的数据计算。表1-1钢筋弯勾取值表（d为钢筋直径）名称不抗震抗震箍筋180o8.25d13.25d直筋180o6.25d6.25d箍筋90o5.5d10.5d箍筋135o6.9d11.9d抗扭曲箍筋30d30d1.1.6钢筋支座的判定1.1.6.1基础（或基础梁）是柱的支座特点：基础梁中的箍筋连续通过，柱的箍筋从基础（或基础梁）顶部开始设置。1.1.6.2柱是框架梁的支座特点：柱中的箍筋连续通过，梁的箍筋从柱边开始设置。1.1.6.3梁是板的支座特点：与梁平行的钢筋不伸入支座梁内，板筋从梁边开始设置。图1－2柱、梁支座示例图图1－3板支座示例图小结：计算钢筋长度不是孤立生成的，抗震等级、混凝土强度等级、钢筋直径、钢筋类别、钢筋搭接形式、混凝土保护层以及支座宽度、高度等因素都对钢筋的长度有影响，因此在计算时一定要根据图纸的实际情况进行分析、判断、取定。2柱钢筋的计算2.1柱钢筋的种类柱钢筋的种类纵筋箍筋基础纵筋（插筋）中间层纵筋顶层纵筋变截面纵筋图2-1柱要计算的钢筋种类示例2.2柱纵筋的计算柱纵筋我们一般只计算一根钢筋长度，然后根据图纸数出根数，就能计算出总长度。2.2.1基础纵筋因为柱的支座是基础或基础梁，故柱基础层的钢筋生根于基础或基础梁。图2-2基础板厚＜2m时的柱基础纵筋示例图基础纵筋长度=弯折长度a＋竖直长度h1＋非连接区长度hn/3＋搭接长度LIEhn(楼层净高)=层...
