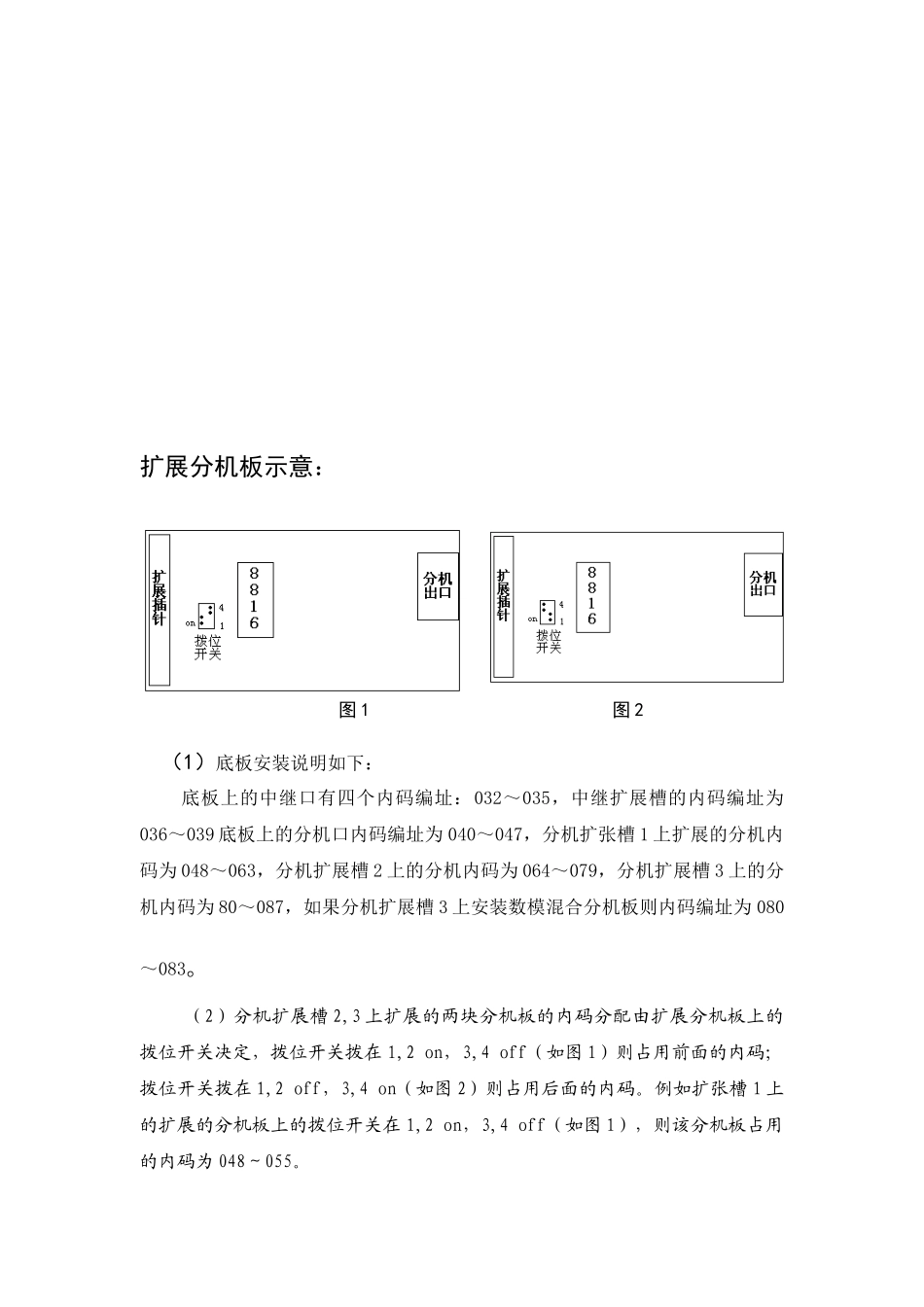

第一章安装和连接一、安装的基本步骤(一)TL-9000(Z)交换机常用安装的步骤1．交换机数据总清（安装前必须）方法：开机前将cpu的复位开关打到清除标志端然后关机1-2分钟后再开机就完成了复位操作。2.常用安装设置步骤分机部分常用设置及注意：（1）号码设定（弹性编码）初装时常用分机在不知内码情况下自定义号码：命令格式：**30*内码弹性编码*。不知道内码时内码用###可表示本机。电脑编程：主机维护——端口设置——分机参数1（2）查号分机设定命令格式：**25*A分机号*A为0是下班查号，1为上班查号。电脑编程：主机维护——系统参数（3）分机外线等级设定：外线等级：（设置其它的分机无系统编程权）命令格式：**31*上班等级下班等级*分机号码*电脑编程：主机维护——端口设置——分机参数1（4）主叫拍叉是否许可命令格式：**21*1*分机号*电脑编程：主机维护——端口设置——分机参数3中继部分常用设置及注意：（5）中继线设定（中继开关）命令格式：**40*A*中继内码*A为1为开放，0为封锁电脑编程：主机维护——端口设置——中继参数1（6）中继值班方式：（分机、群振、内置语音）命令格式：**41*AA*上班号*下班号*中继内码*A为0是分机值班，1为群振值班，2为内置语音值班值班组：**35*1*组号*分机号*电脑编程：主机维护——端口设置——中继参数1值班组：主机维护——端口设置——分机参数3（7）中继组局向号：命令格式：**44*局向号等级**固定ip局号*中继组*电脑编程：主编维护——中继组局向3.电脑话务软件电脑数据上传后才能编程使用（电脑初装使用前必须上传）二、安装位置的选择1.选择空间大的地方，安装地点周围不要太拥挤。2.避免安装在有阳光直射，或太热，太冷，太潮湿的地方。3．避免安装在强烈震动或经常震动的地方。4．避免安装在灰尘多或水，油会接触到系统的地方。5．避免安装在接近电脑，复印机，微波炉，空调机或其他交换机和集团电话的地方。6.安装地点须要有良好的接地线，单独供交换机及配线架的保安单员接地使用。7.机器附近一定要安装电源插座，方便使用。三、系统安装配置1．底板示意图：扩展分机板示意：图1图2（1）底板安装说明如下：底板上的中继口有四个内码编址：032～035，中继扩展槽的内码编址为036～039底板上的分机口内码编址为040～047，分机扩张槽1上扩展的分机内码为048～063，分机扩展槽2上的分机内码为064～079，分机扩展槽3上的分机内码为80～087，如果分机扩展槽3上安装数模混合分机板则内码编址为080～083。（2）分机扩展槽2,3上扩展的两块分机板的内码分配由扩展分机板上的拨位开关决定，拨位开关拨在1,2on，3,4off（如图1）则占用前面的内码；拨位开关拨在1,2off，3,4on（如图2）则占用后面的内码。例如扩张槽1上的扩展的分机板上的拨位开关在1,2on，3,4off（如图1），则该分机板占用的内码为048～055。（3）扩展分机板是通用的，同一扩展槽上的两块分机板的拨位开关不能一样必须一块是1,2on，3,4off（如图1）；另一块是1,2off，3,4on（如图2）。（4）出厂时的系统配置:扩展槽1上的第二层分机板拨位开关位置为1,2on，2,3off（如图1），对应内码为048～055；扩展槽1上的顶层分机板拨位开关位置为1,2on，2,3off（如图2），对应内码为056～063；扩展槽2上的第二层分机板拨位开关位置为1,2on，2,3off（如图1），对应内码为064～071；扩展槽1上的顶层分机板拨位开关位置为1,2on，2,3off（如图2），对应内码为072～079。扩展槽2上扩展的若为数模混合分机板则内码编址为080～083，若为普通分机板则内码编址为080～087（如图1）。（5）初次安装必须在关机状态下将清除开关拨到清除位置，然后开机(清除指示灯亮)，延时3秒后系统指示灯应以200ms速率闪烁，在系统数据全部设置完毕后，再将清除开关打在保持位置（清除指示灯灭），以防止掉电数据丢失。（6）初始的分机号码为1加内码。即040端口的分机号码为1040。所有中继都在0中继组，局向号为0。（7）串口用来和和话务台连接。（8音乐接口可以由用户自己把自己的音乐通过该音乐接口接入交换机，系统的转接音乐即由用户音乐代替。2．串口—话务台及编程终端电脑的连接串口是一RS-232C口，可以与安...
