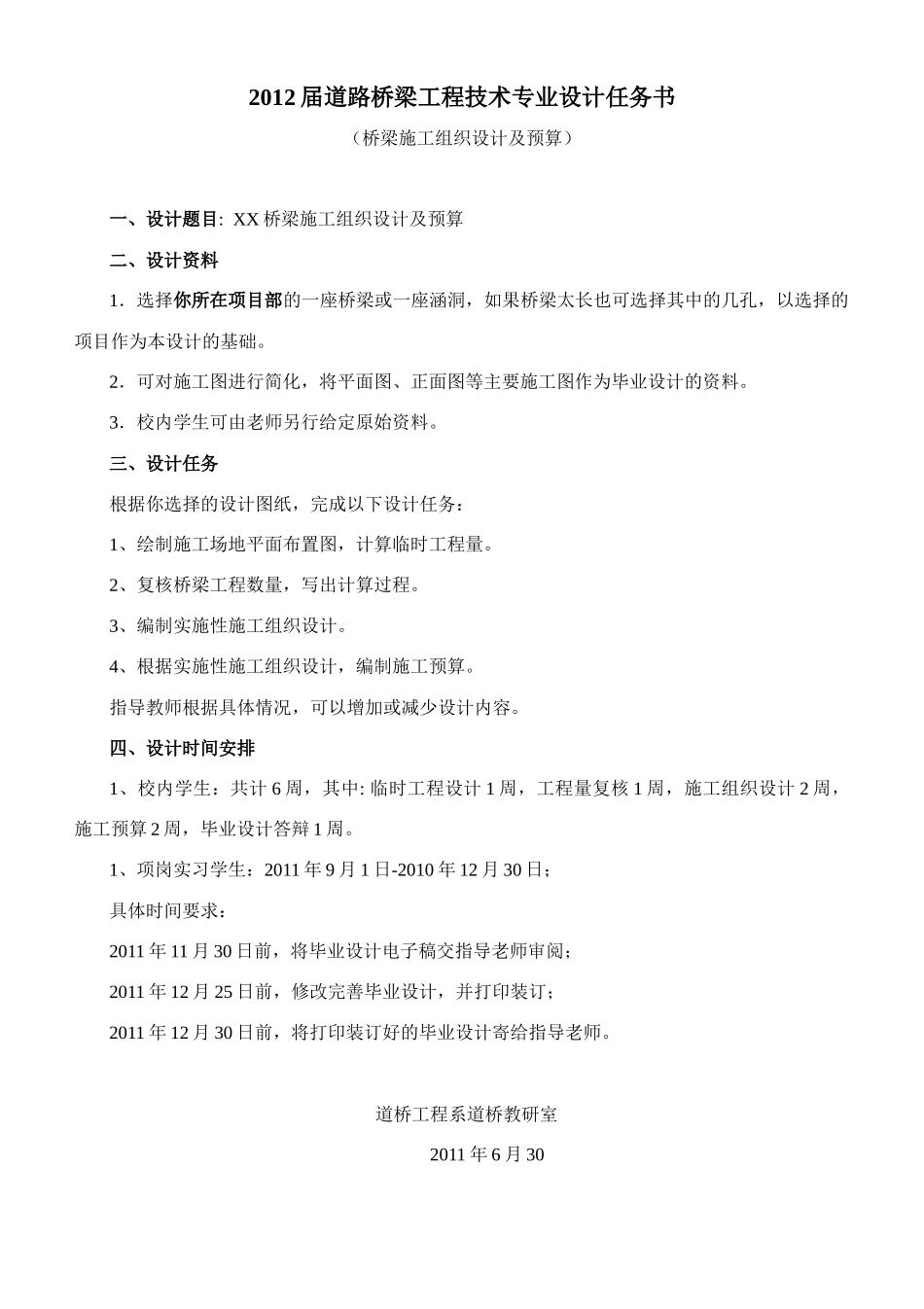

2012届道路桥梁工程技术专业设计任务书（桥梁施工组织设计及预算）一、设计题目:XX桥梁施工组织设计及预算二、设计资料1．选择你所在项目部的一座桥梁或一座涵洞，如果桥梁太长也可选择其中的几孔，以选择的项目作为本设计的基础。2．可对施工图进行简化，将平面图、正面图等主要施工图作为毕业设计的资料。3．校内学生可由老师另行给定原始资料。三、设计任务根据你选择的设计图纸，完成以下设计任务：1、绘制施工场地平面布置图，计算临时工程量。2、复核桥梁工程数量，写出计算过程。3、编制实施性施工组织设计。4、根据实施性施工组织设计，编制施工预算。指导教师根据具体情况，可以增加或减少设计内容。四、设计时间安排1、校内学生：共计6周，其中:临时工程设计1周，工程量复核1周，施工组织设计2周，施工预算2周，毕业设计答辩1周。1、项岗实习学生：2011年9月1日-2010年12月30日；具体时间要求：2011年11月30日前，将毕业设计电子稿交指导老师审阅；2011年12月25日前，修改完善毕业设计，并打印装订；2011年12月30日前，将打印装订好的毕业设计寄给指导老师。道桥工程系道桥教研室2011年6月302012届道路桥梁工程技术专业设计指导书（桥梁施工组织设计及预算）一、临时工程设计根据桥位平面图、工程量和施工组织设计所确定的劳动力数量，进行临时工程设计，计算临时工程量。二、复核桥梁工程数量复核桥梁部分工程数量（一个桥墩或一个桥台或一片梁），要求写出计算过程。三、实施性施工组织设计（一）、根据工程量大小、工程难度和工期要求，按照桥涵施工技术规范确定合理的施工顺序，编制实施性施工组织设计。（二）、文件组成：1、实施性施工组织设计内容：a、工程概况，b、施工方案，c、临时工程、施工准备工作及施工现场布置意见，d、施工方法及施工顺序、进度安排，e、劳动力、材料、设备数量及供应安排，f、施工质量措施、安全措施、施工技术措施、文明施工措施、保证工期措施、环境保护措施等。2、附图：a、施工进度图，绘制施工进度横道图或施工进度网络图，b、施工平面布置图，c、施工工艺图，d、其它图。3、附表：a、工程数量表，b、劳动力、主要材料、机具设备数量表及供应计划表，c、临时工程数量表，d、其他表格。（三）、编制办法1、确定施工方法、施工顺序和工序的衔接配合，选择主要施工机械。2、根据采用的定额和工程数量计算劳动工天、主要材料和机械台班数量，并确定劳动力和机械设备数量。3、根据定额计算各工序或分部工程所需劳动力、机械设备，并结合总工期和施工队伍的生产能力确定各工序或分部工程的施工期限、工作班制、需用劳力，遵照施工技术规范，进行施工顺序和施工进度安排。四、施工图预算（一）编制要求1、根据交通部颁发《公路工程概预算编制办法》、《公路工程预算定额》、《公路工程机械台班使用定额》编制。2、基础资料，采用当地的《XX省材料信息价》（2010年1-8月）和市场调查价。3、费用组成包括：直接费、间接费、利润、税金。4、注意施工图工程量项目要与预算定额项目相一致，如不相同，要进行转换或换算。（二）施工图预算文件组成：⑴施工图预算编制说明⑵建筑安装工程费计算表⑶其他工程费及间接费综合费率计算表⑷人工、材料、机械数量汇总表⑸人工、材料、机械单价汇总表⑹分项工程预算表⑺材料预算单价表⑻机械台班单价计算表（三）预算编制步骤1．熟悉图纸和资料。2．列项并计算工程数量。按照《公路工程基本建设项目概算预算编制办法》概、预算项目表列项。3．初编08表（分项工程概（预）算表）和02表，只计算工、料、机工程量，不计算金额。该项是预算编制难点、重点。08表中“工程项目”和“工程细目”按概、预算项目表要求列项。4、编制09表（材料预算单价计算表）和11表（机械台班单价计算表），同时可以编制04表（其他工程费间接费综合费率计算表）。5．编制07表（人工、材料、机械台班单价汇总表）。6．续编08表（分项工程概（预）算表），按照04表和07表的数据计算金额和费用。该项是预算编制难点、重点。7．编制03表（建筑安装工程费用计算表）。熟悉图纸和资料8．编写预算编制说明。（四）初编分项工程概（预）...
