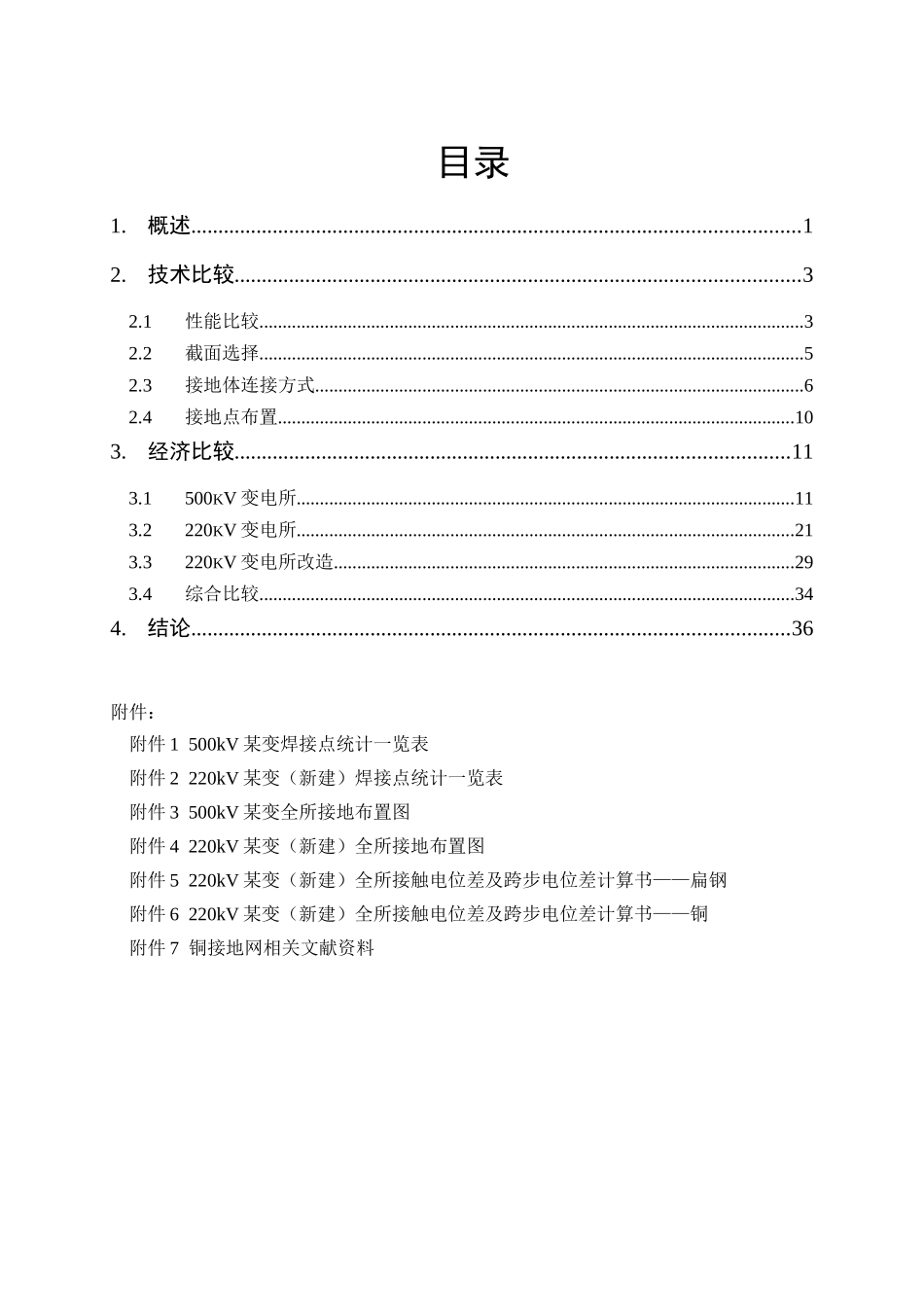

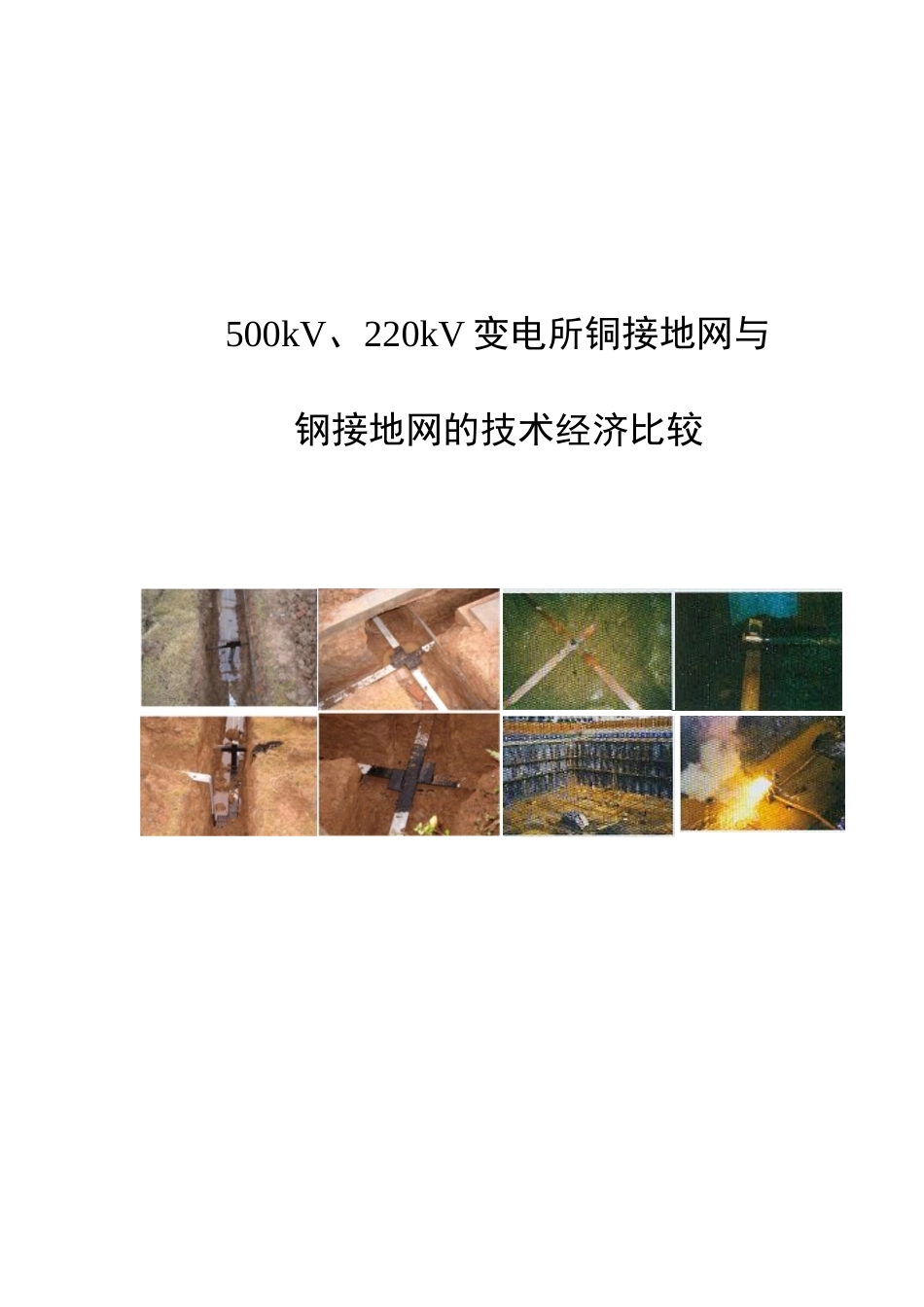

500kV、220kV变电所铜接地网与钢接地网的技术经济比较500kV、220kV变电所铜接地网与钢接地网的技术经济比较批准：审核：校核：编制：目录1.概述................................................................................................................12.技术比较........................................................................................................32.1性能比较.....................................................................................................................32.2截面选择.....................................................................................................................52.3接地体连接方式.........................................................................................................62.4接地点布置...............................................................................................................103.经济比较......................................................................................................113.1500KV变电所...........................................................................................................113.2220KV变电所...........................................................................................................213.3220KV变电所改造...................................................................................................293.4综合比较...................................................................................................................344.结论..............................................................................................................36附件：附件1500kV某变焊接点统计一览表附件2220kV某变（新建）焊接点统计一览表附件3500kV某变全所接地布置图附件4220kV某变（新建）全所接地布置图附件5220kV某变（新建）全所接触电位差及跨步电位差计算书——扁钢附件6220kV某变（新建）全所接触电位差及跨步电位差计算书——铜附件7铜接地网相关文献资料1.概述随着电力系统的发展，对变电所接地设计的要求也越来越高。长期、可靠、稳定的接地系统，是维持设备稳定运行、保证设备和人员安全的根本保障，接地系统长期安全可靠运行的关键在于品质好的接地材料和可靠的连接。我国传统接地体均采用钢材质，其主要原因是我国自身铜储探明量的不足加上西方国家过去对我国的封锁，我国不容易取得铜。为节约有色金属，在20世纪50～60年代提出“以钢代铜，以铝代铜”，所以一度大量选用钢材和铝材，这种做法一直得到很好的推广和认同。而国外（除前苏联国家，中国和印度以外），铜材作为接地材料已有超过100年的历史，而且是唯一的选择。目前，我国大部分地区的变电所仍然使用镀锌扁钢作为接地材料，但几十年的实践证明镀锌钢并不是解决接地装置腐蚀问题的最好成绩选择，象华北电网天津北郊500KV变电站投运8年后开挖检查发现，接地装置腐蚀严重，有的甚至已被腐蚀断，不得不投巨资更换成铜接地装置。还有，北京房山变电站，大同二电厂等大型500kV变电站投运10-11年后，因腐蚀严重均重新更换了原镀锌钢接地装置。由于是重新铺设接地装置，恢复路面和绿化等工作花费了不少资金，因此整个改造工程比新建接地装置所需费用增加很多。我国目前高压变电站主要于上世纪八十年代投入使用，在以前由于投入使用时间不太长，腐蚀问题不算很严重。但自上世纪中期以后，随着镀锌钢接地装置腐蚀问题的不断暴露，每年需投入大量资金和人力改造镀锌钢接地装置。使越来越多的电力部门认识到必须改变以前的老观念，采取更加有效的防腐措施。我国解放前，曾大量采用铜材作为接地材料，如天津塘沽110kV变电站，上海杨树浦电厂等，经检查，其接地装置至今仍然合格，至今仍可使用。在外资投资的工厂，电厂的变电站中，大量使用铜接地装置，如秦山核...
