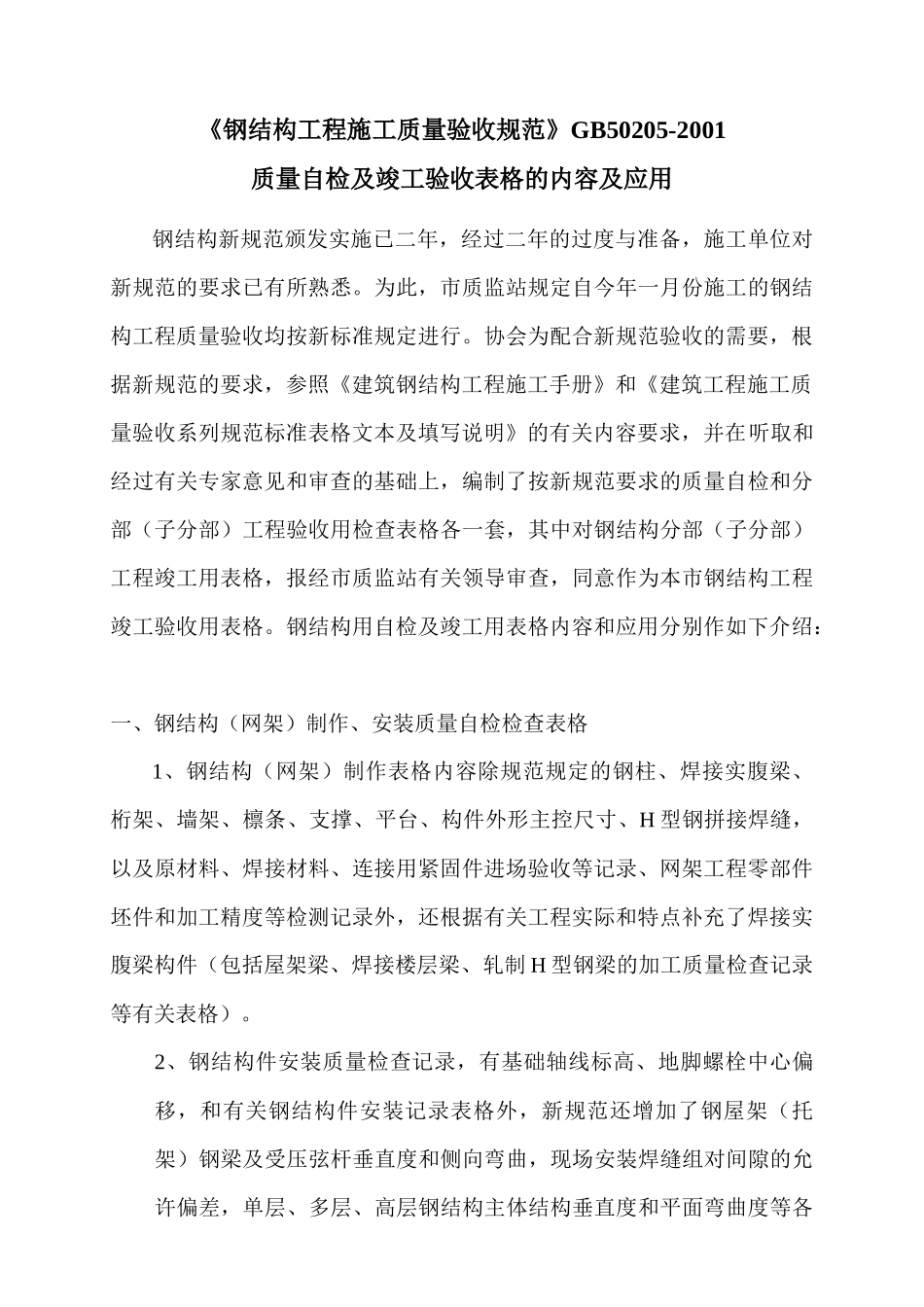

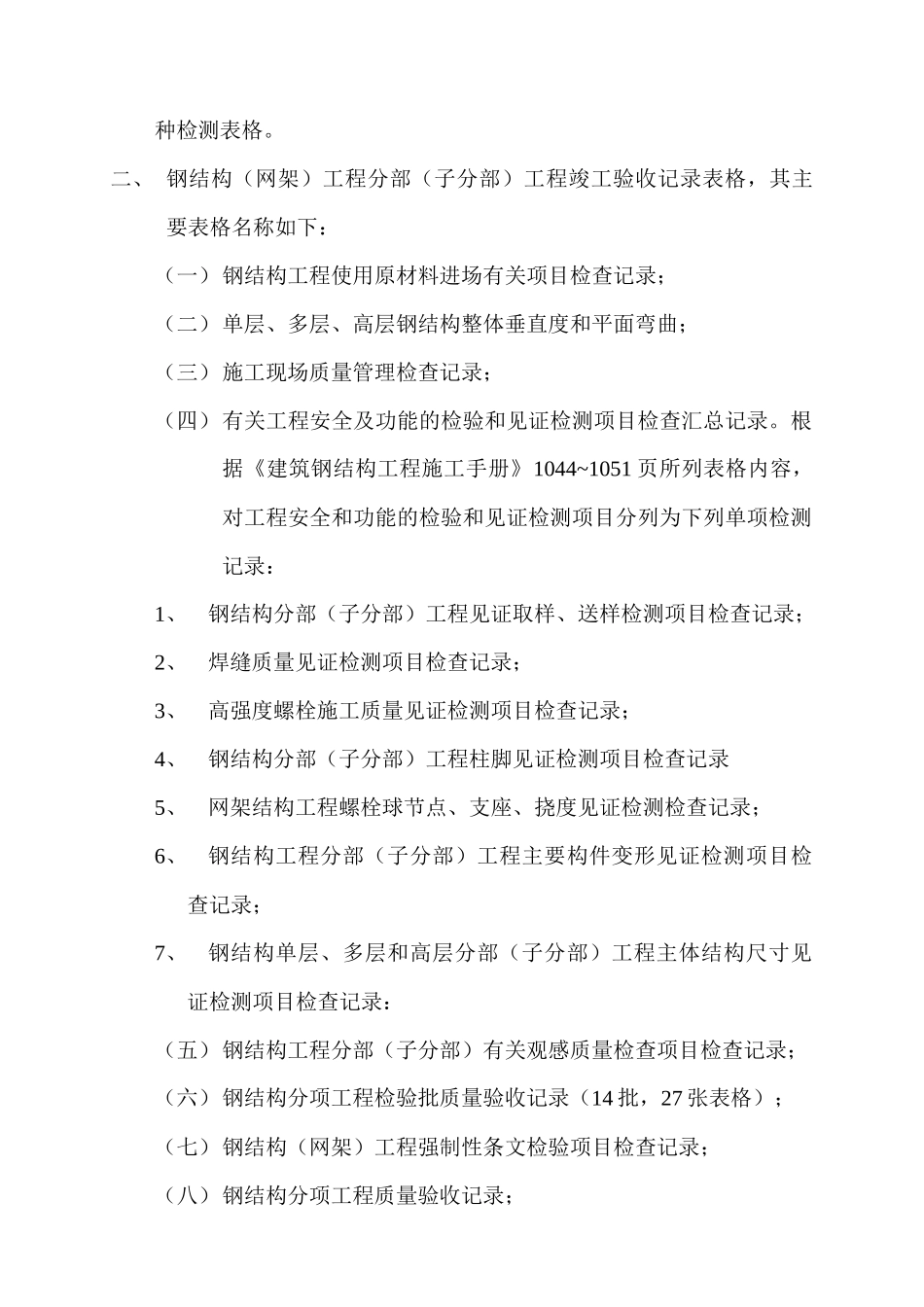

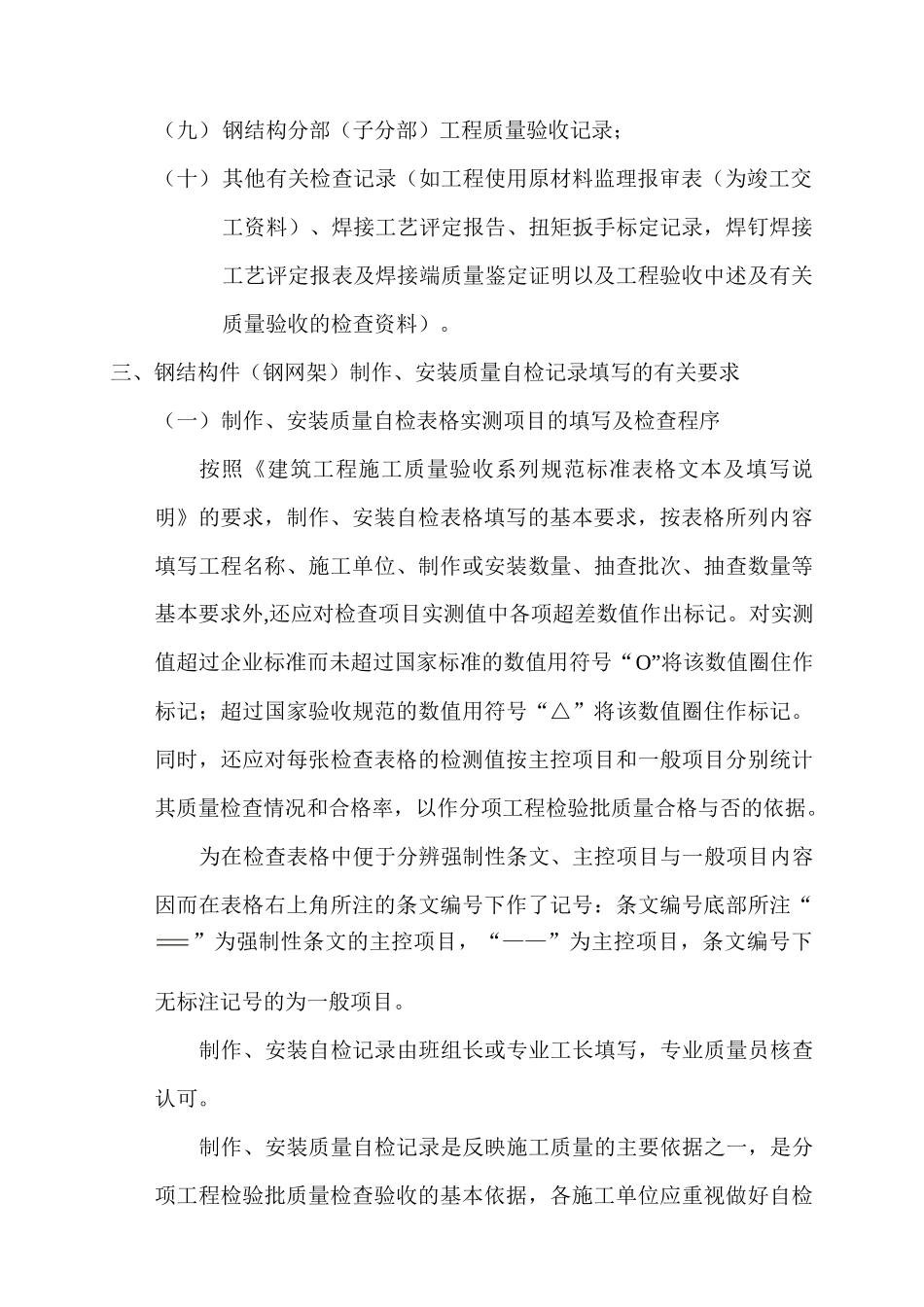

《钢结构工程施工质量验收规范》GB50205-2001质量自检及竣工验收表格的内容及应用钢结构新规范颁发实施已二年，经过二年的过度与准备，施工单位对新规范的要求已有所熟悉。为此，市质监站规定自今年一月份施工的钢结构工程质量验收均按新标准规定进行。协会为配合新规范验收的需要，根据新规范的要求，参照《建筑钢结构工程施工手册》和《建筑工程施工质量验收系列规范标准表格文本及填写说明》的有关内容要求，并在听取和经过有关专家意见和审查的基础上，编制了按新规范要求的质量自检和分部（子分部）工程验收用检查表格各一套，其中对钢结构分部（子分部）工程竣工用表格，报经市质监站有关领导审查，同意作为本市钢结构工程竣工验收用表格。钢结构用自检及竣工用表格内容和应用分别作如下介绍：一、钢结构（网架）制作、安装质量自检检查表格1、钢结构（网架）制作表格内容除规范规定的钢柱、焊接实腹梁、桁架、墙架、檩条、支撑、平台、构件外形主控尺寸、H型钢拼接焊缝，以及原材料、焊接材料、连接用紧固件进场验收等记录、网架工程零部件坯件和加工精度等检测记录外，还根据有关工程实际和特点补充了焊接实腹梁构件（包括屋架梁、焊接楼层梁、轧制H型钢梁的加工质量检查记录等有关表格）。2、钢结构件安装质量检查记录，有基础轴线标高、地脚螺栓中心偏移，和有关钢结构件安装记录表格外，新规范还增加了钢屋架（托架）钢梁及受压弦杆垂直度和侧向弯曲，现场安装焊缝组对间隙的允许偏差，单层、多层、高层钢结构主体结构垂直度和平面弯曲度等各种检测表格。二、钢结构（网架）工程分部（子分部）工程竣工验收记录表格，其主要表格名称如下：（一）钢结构工程使用原材料进场有关项目检查记录；（二）单层、多层、高层钢结构整体垂直度和平面弯曲；（三）施工现场质量管理检查记录；（四）有关工程安全及功能的检验和见证检测项目检查汇总记录。根据《建筑钢结构工程施工手册》1044~1051页所列表格内容，对工程安全和功能的检验和见证检测项目分列为下列单项检测记录：1、钢结构分部（子分部）工程见证取样、送样检测项目检查记录；2、焊缝质量见证检测项目检查记录；3、高强度螺栓施工质量见证检测项目检查记录；4、钢结构分部（子分部）工程柱脚见证检测项目检查记录5、网架结构工程螺栓球节点、支座、挠度见证检测检查记录；6、钢结构工程分部（子分部）工程主要构件变形见证检测项目检查记录；7、钢结构单层、多层和高层分部（子分部）工程主体结构尺寸见证检测项目检查记录：（五）钢结构工程分部（子分部）有关观感质量检查项目检查记录；（六）钢结构分项工程检验批质量验收记录（14批，27张表格）；（七）钢结构（网架）工程强制性条文检验项目检查记录；（八）钢结构分项工程质量验收记录；（九）钢结构分部（子分部）工程质量验收记录；（十）其他有关检查记录（如工程使用原材料监理报审表（为竣工交工资料）、焊接工艺评定报告、扭矩扳手标定记录，焊钉焊接工艺评定报表及焊接端质量鉴定证明以及工程验收中述及有关质量验收的检查资料）。三、钢结构件（钢网架）制作、安装质量自检记录填写的有关要求（一）制作、安装质量自检表格实测项目的填写及检查程序按照《建筑工程施工质量验收系列规范标准表格文本及填写说明》的要求，制作、安装自检表格填写的基本要求，按表格所列内容填写工程名称、施工单位、制作或安装数量、抽查批次、抽查数量等基本要求外,还应对检查项目实测值中各项超差数值作出标记。对实测值超过企业标准而未超过国家标准的数值用符号“O”将该数值圈住作标记；超过国家验收规范的数值用符号“△”将该数值圈住作标记。同时，还应对每张检查表格的检测值按主控项目和一般项目分别统计其质量检查情况和合格率，以作分项工程检验批质量合格与否的依据。为在检查表格中便于分辨强制性条文、主控项目与一般项目内容因而在表格右上角所注的条文编号下作了记号：条文编号底部所注“”为强制性条文的主控项目，“——”为主控项目，条文编号下无标注记号的为一般项目。制作、安装自检记录由班组长或专业工长填写，专业质量员核查认可。制作、安装质...
