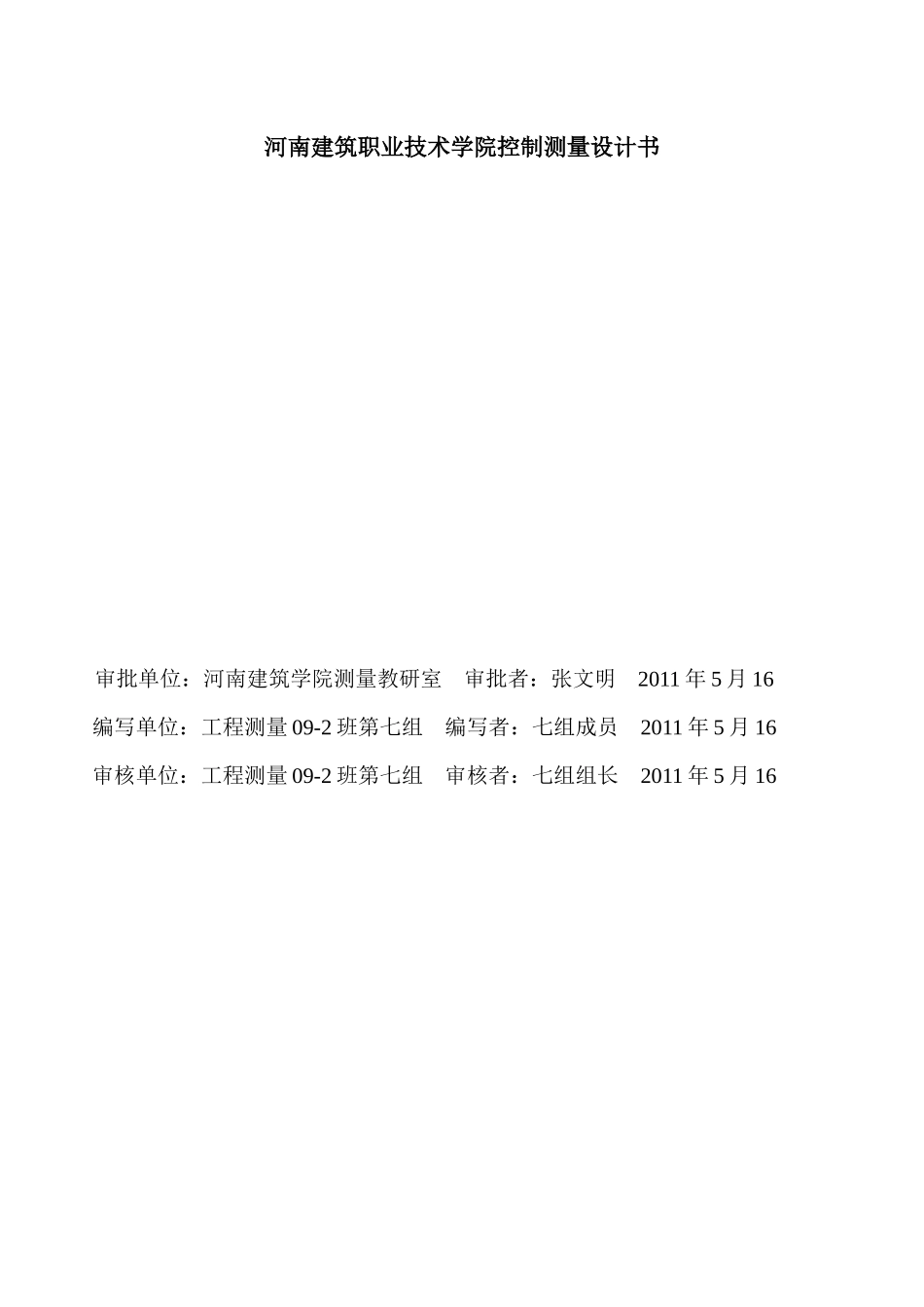

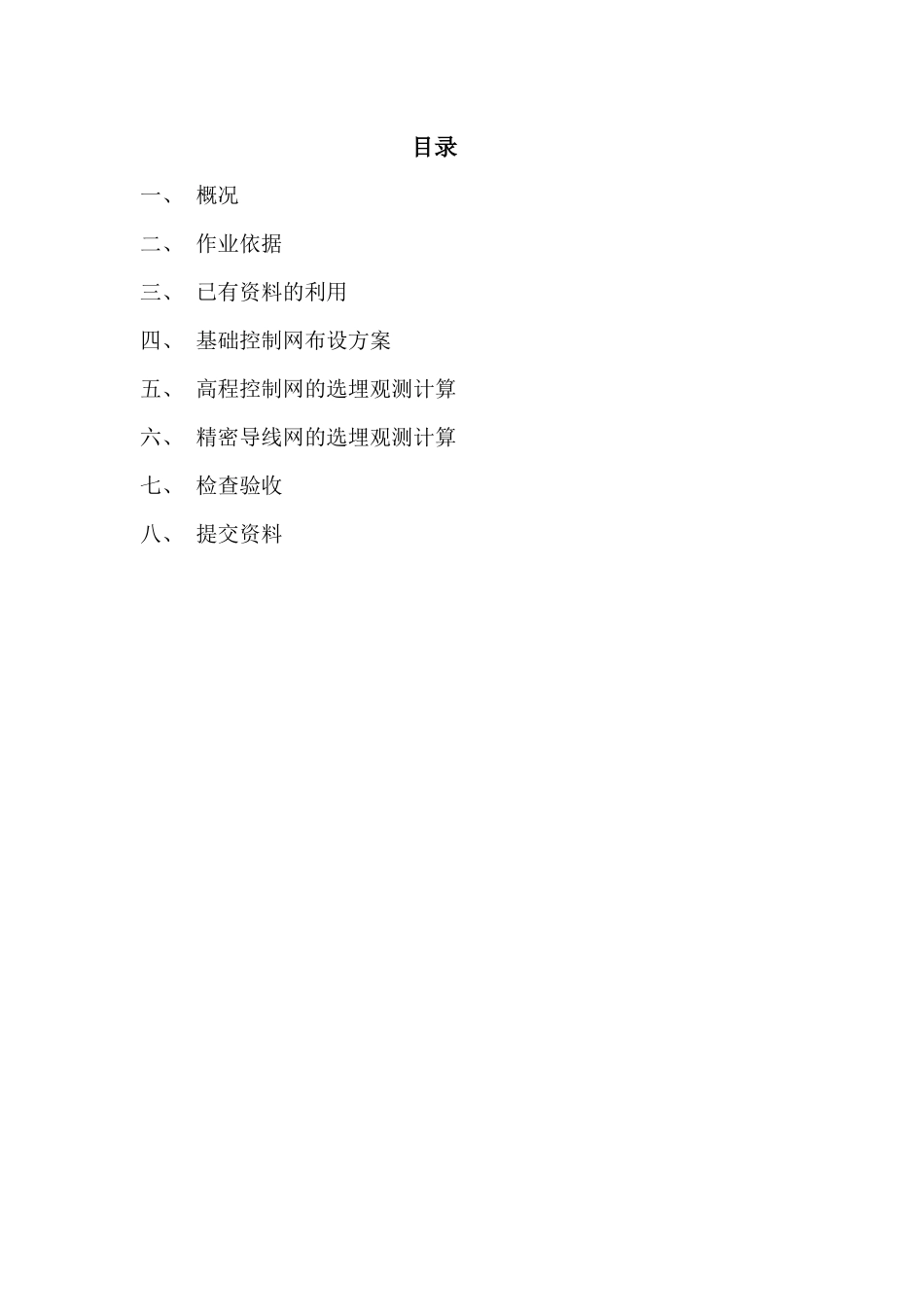

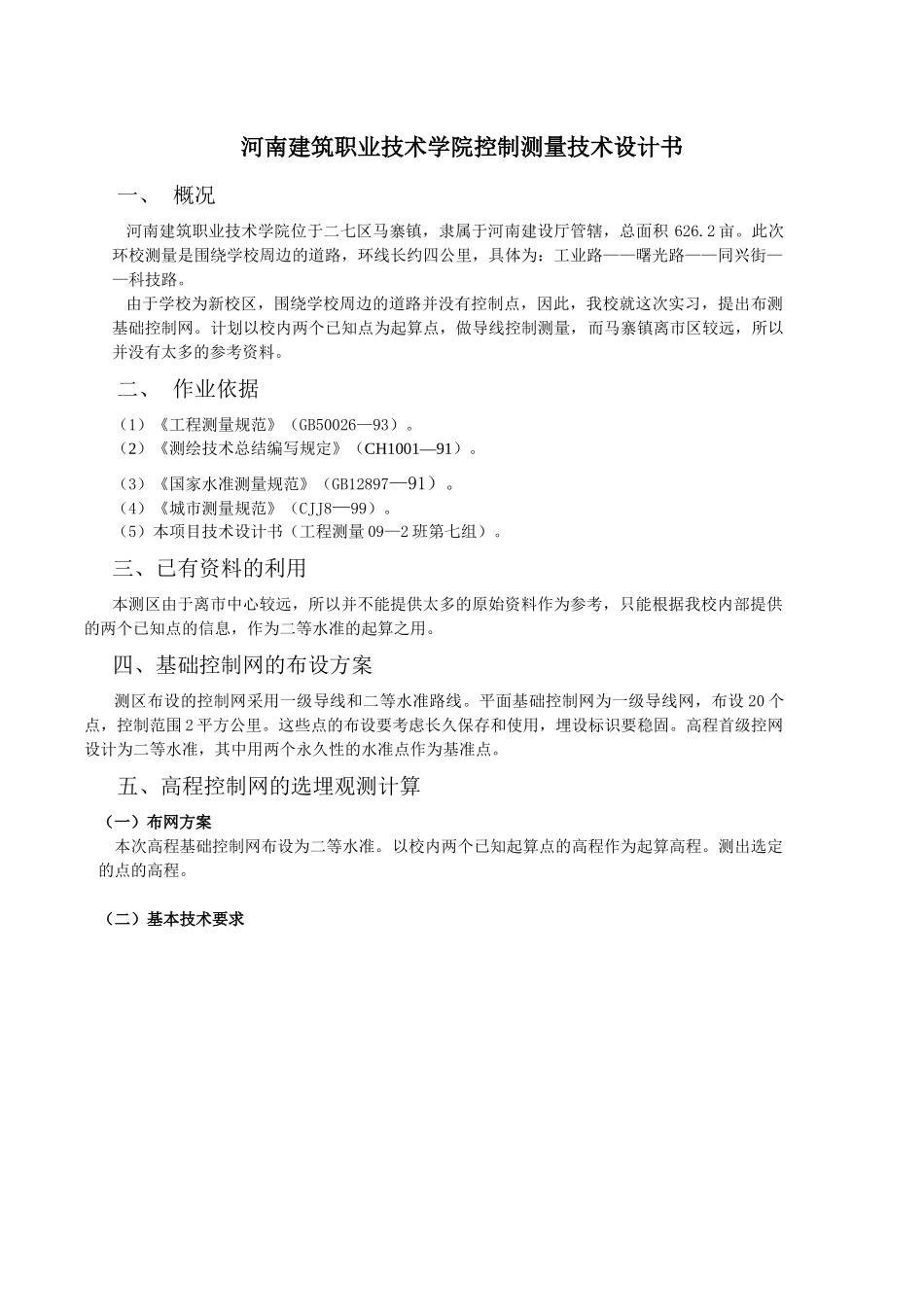

河南建筑职业技术学院控制测量设计书审批单位：河南建筑学院测量教研室审批者：张文明2011年5月16编写单位：工程测量09-2班第七组编写者：七组成员2011年5月16审核单位：工程测量09-2班第七组审核者：七组组长2011年5月16目录一、概况二、作业依据三、已有资料的利用四、基础控制网布设方案五、高程控制网的选埋观测计算六、精密导线网的选埋观测计算七、检查验收八、提交资料河南建筑职业技术学院控制测量技术设计书一、概况河南建筑职业技术学院位于二七区马寨镇，隶属于河南建设厅管辖，总面积626.2亩。此次环校测量是围绕学校周边的道路，环线长约四公里，具体为：工业路——曙光路——同兴街——科技路。由于学校为新校区，围绕学校周边的道路并没有控制点，因此，我校就这次实习，提出布测基础控制网。计划以校内两个已知点为起算点，做导线控制测量，而马寨镇离市区较远，所以并没有太多的参考资料。二、作业依据（1）《工程测量规范》（GB50026—93）。（2）《测绘技术总结编写规定》（CH1001—91）。（3）《国家水准测量规范》（GB12897—91）。（4）《城市测量规范》（CJJ8—99）。（5）本项目技术设计书（工程测量09—2班第七组）。三、已有资料的利用本测区由于离市中心较远，所以并不能提供太多的原始资料作为参考，只能根据我校内部提供的两个已知点的信息，作为二等水准的起算之用。四、基础控制网的布设方案测区布设的控制网采用一级导线和二等水准路线。平面基础控制网为一级导线网，布设20个点，控制范围2平方公里。这些点的布设要考虑长久保存和使用，埋设标识要稳固。高程首级控网设计为二等水准，其中用两个永久性的水准点作为基准点。五、高程控制网的选埋观测计算（一）布网方案本次高程基础控制网布设为二等水准。以校内两个已知起算点的高程作为起算高程。测出选定的点的高程。（二）基本技术要求基本技术要求见下表：表1水准测量的主要技术要求等级水准仪的型号视线长度（m）前后视较差（m）前后视累积差视线离地面最低高度（m）基本分划、辅助分划或黑面、红面读数较差（mm）基本分划、辅助分划或黑面、红面所测高差较差（mm）二等DS150130.50.50.7三等DS1100360.31.01.5DS3752.03.0四等DS31005100.23.05.0表2水准测量的主要技术要求等级每千米高差全中误差（mm）路线长度（km）水准仪的型号水准尺观测次数往返测段、附和或环线闭合差与已知点联测与已知点联测平地（mm）山地（mm）二等2一DS1铟瓦往返各一次往返各一次±5√L一三等6≤50DS1铟瓦往返各一次往返各一次±12√L±4√nDS3双面四等10≤16DS3双面往返各一次往一次±20√L±6√n五等15一DS3单面往返各一次往一次±30√L一注：L为往返测段、附和或环线的水准路线长度（km）；n为测站数。（三）选点埋石对于二十二个水准点，有两个已知水准点，分布于测区内部。埋石采用的钢钉打入的方法，中心标志采用钢钉，外围用油漆编号。当选埋结束后，应现场绘制点之记，一式两份，其内容要求在现场详细记录，按实际书亭AB路灯8.41m6.02m6.63mNC电线杆地形以一定的比例尺绘制点位略图。点之记如下表所示：点名A等级一级导线所在地马寨镇选点单位测量09-2班类型钢钉土质沥青保管情况完好日期2011.5.15（四）观测（1）观测前应对使用的水准仪及标尺进行常规的检验，二等i角不得大于15〞，四等不得大于20〞。制定好观测网图及路线走向。（2）观测程序：往测在奇数测站：1）后视第一次（或基本分划）读数；2）前视第一次（或基本分划）读数；3）前视第二次（或辅助分划）读数；4）后视第二次（或辅助分划）读数。以上的观测程序简称为“后一前一前一后”。往测在偶数测站：1）前视第一次（或基本分划）读数；2）后视第一次（或基本分划）读数；3）后视第二次（或辅助分划）读数；4）前视第二次（或辅助分划）读数。以上的观测程序简称为“前一后一后一前”（3）一个测站上的操作步骤：在半天工作开始前，应检查圆水准器（或正交水准管）安置是否正确；找出倾斜螺旋的标准位置，并作一记号。每站的操作步骤如下：1）面对后视水准标尺，使仪器的两脚沿水准路线方向，另一角在观测员左手一边，先固定两角，再调整另...
