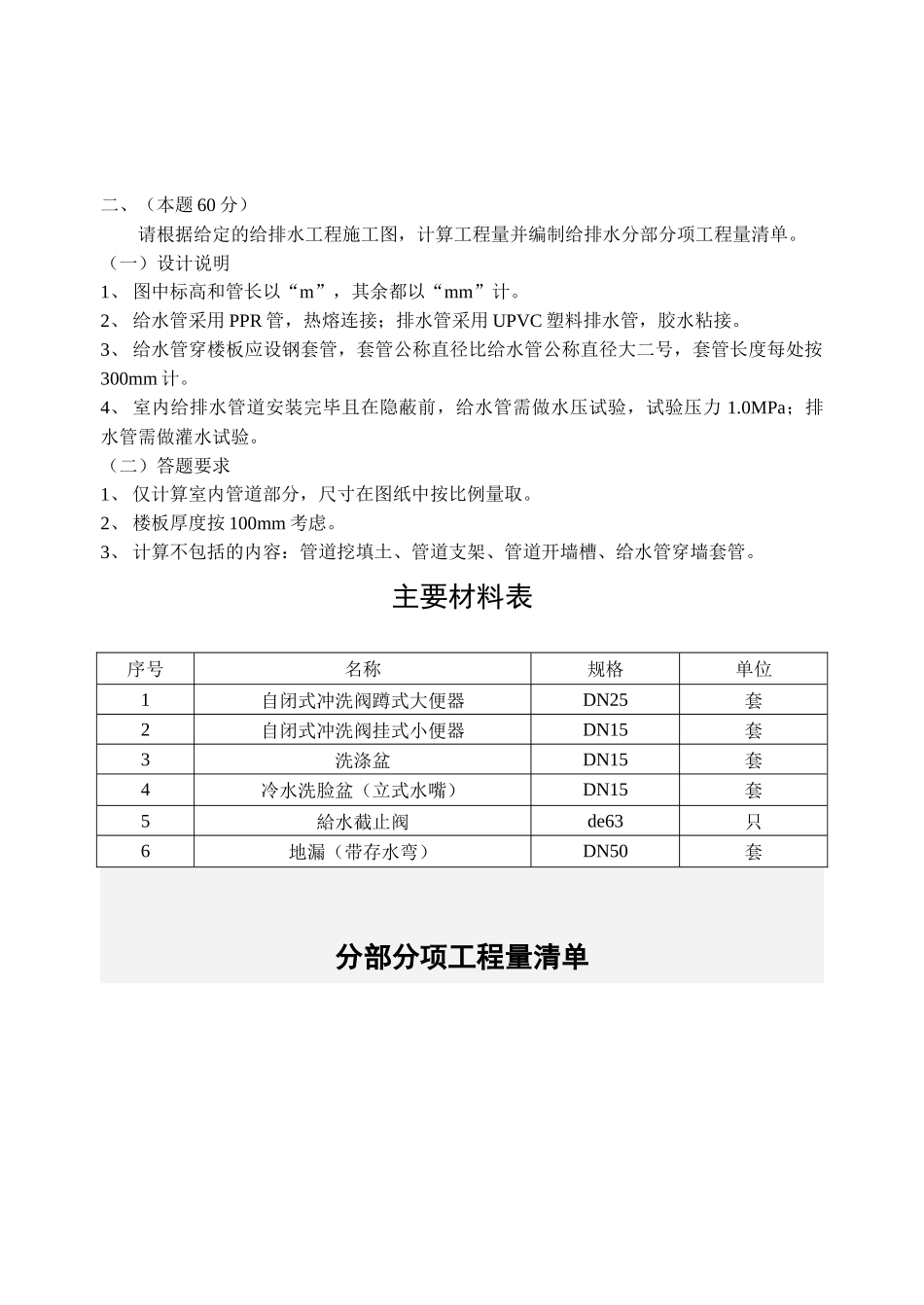

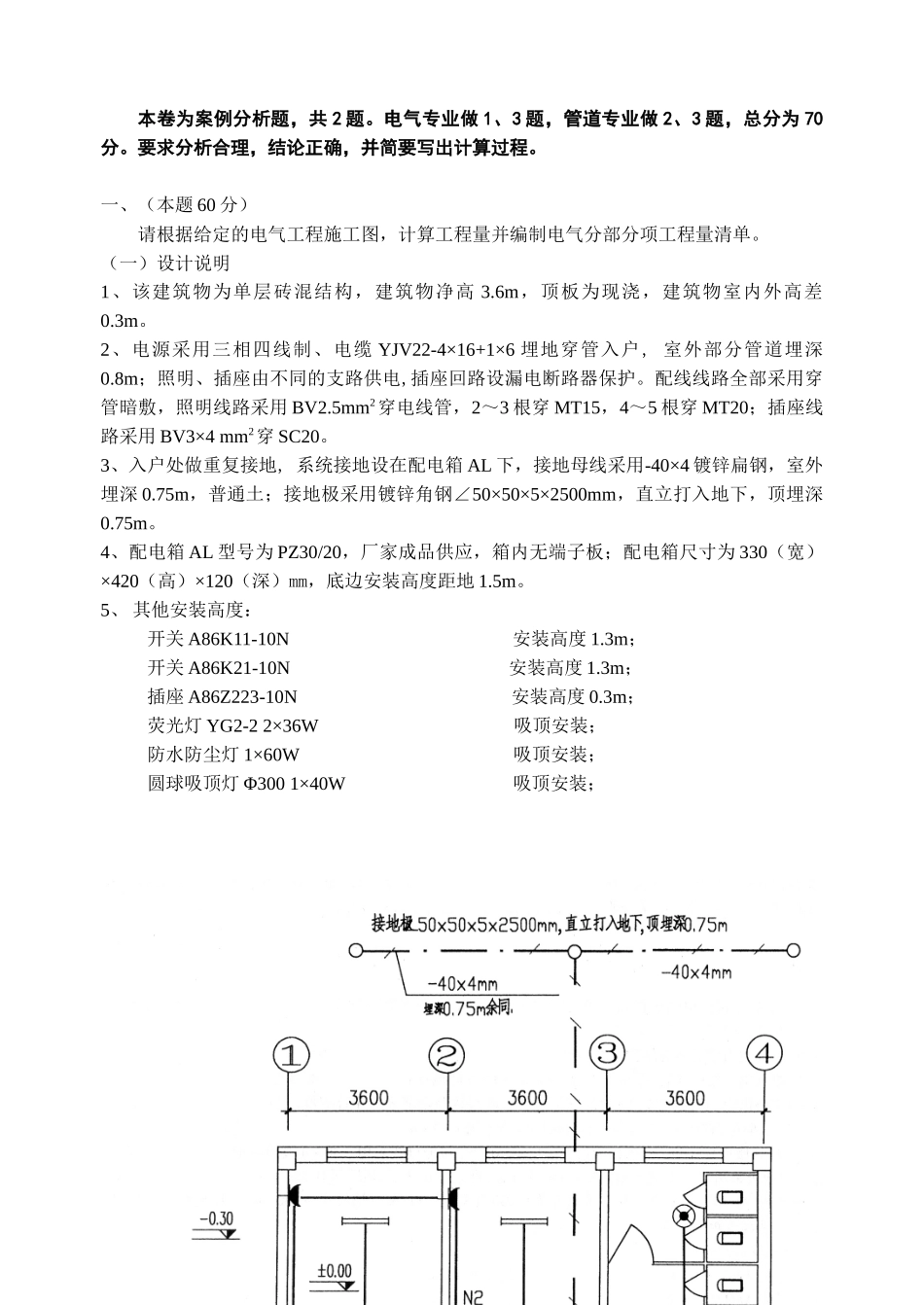

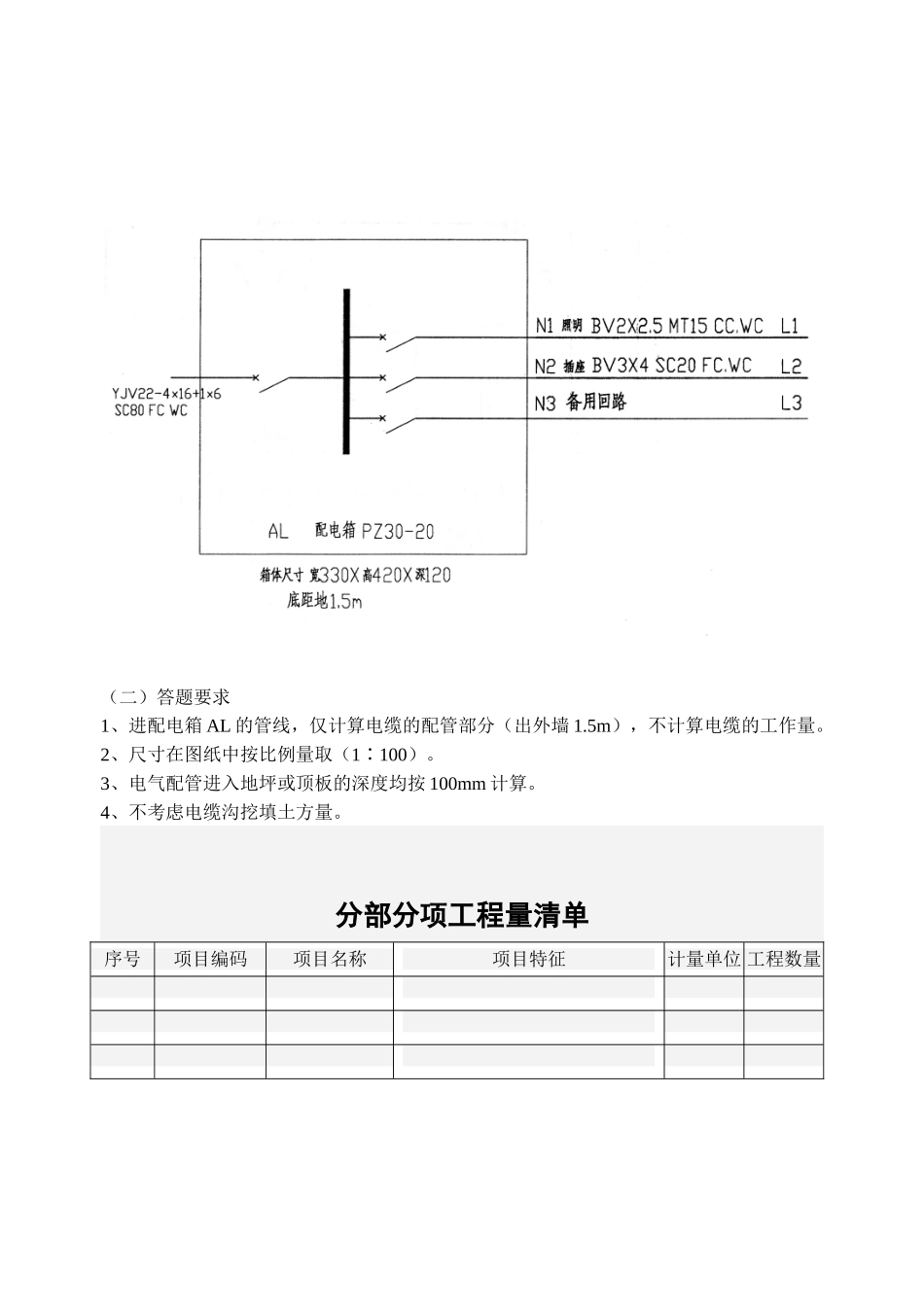

本卷为案例分析题，共2题。电气专业做1、3题，管道专业做2、3题，总分为70分。要求分析合理，结论正确，并简要写出计算过程。一、（本题60分）请根据给定的电气工程施工图，计算工程量并编制电气分部分项工程量清单。（一）设计说明1、该建筑物为单层砖混结构，建筑物净高3.6m，顶板为现浇，建筑物室内外高差0.3m。2、电源采用三相四线制、电缆YJV22-4×16+1×6埋地穿管入户,室外部分管道埋深0.8m；照明、插座由不同的支路供电,插座回路设漏电断路器保护。配线线路全部采用穿管暗敷，照明线路采用BV2.5mm2穿电线管，2～3根穿MT15，4～5根穿MT20；插座线路采用BV3×4mm2穿SC20。3、入户处做重复接地,系统接地设在配电箱AL下，接地母线采用-40×4镀锌扁钢，室外埋深0.75m，普通土；接地极采用镀锌角钢∠50×50×5×2500mm，直立打入地下，顶埋深0.75m。4、配电箱AL型号为PZ30/20，厂家成品供应，箱内无端子板；配电箱尺寸为330（宽）×420（高）×120（深）mm，底边安装高度距地1.5m。5、其他安装高度：开关A86K11-10N安装高度1.3m；开关A86K21-10N安装高度1.3m；插座A86Z223-10N安装高度0.3m；荧光灯YG2-22×36W吸顶安装；防水防尘灯1×60W吸顶安装；圆球吸顶灯Φ3001×40W吸顶安装；（二）答题要求1、进配电箱AL的管线，仅计算电缆的配管部分（出外墙1.5m），不计算电缆的工作量。2、尺寸在图纸中按比例量取（1100∶）。3、电气配管进入地坪或顶板的深度均按100mm计算。4、不考虑电缆沟挖填土方量。分部分项工程量清单序号项目编码项目名称项目特征计量单位工程数量二、（本题60分）请根据给定的给排水工程施工图，计算工程量并编制给排水分部分项工程量清单。（一）设计说明1、图中标高和管长以“m”，其余都以“mm”计。2、给水管采用PPR管，热熔连接；排水管采用UPVC塑料排水管，胶水粘接。3、给水管穿楼板应设钢套管，套管公称直径比给水管公称直径大二号，套管长度每处按300mm计。4、室内给排水管道安装完毕且在隐蔽前，给水管需做水压试验，试验压力1.0MPa；排水管需做灌水试验。（二）答题要求1、仅计算室内管道部分，尺寸在图纸中按比例量取。2、楼板厚度按100mm考虑。3、计算不包括的内容：管道挖填土、管道支架、管道开墙槽、给水管穿墙套管。主要材料表序号名称规格单位1自闭式冲洗阀蹲式大便器DN25套2自闭式冲洗阀挂式小便器DN15套3洗涤盆DN15套4冷水洗脸盆（立式水嘴）DN15套5給水截止阀de63只6地漏（带存水弯）DN50套分部分项工程量清单序号项目编码项目名称项目特征计量单位工程数量
