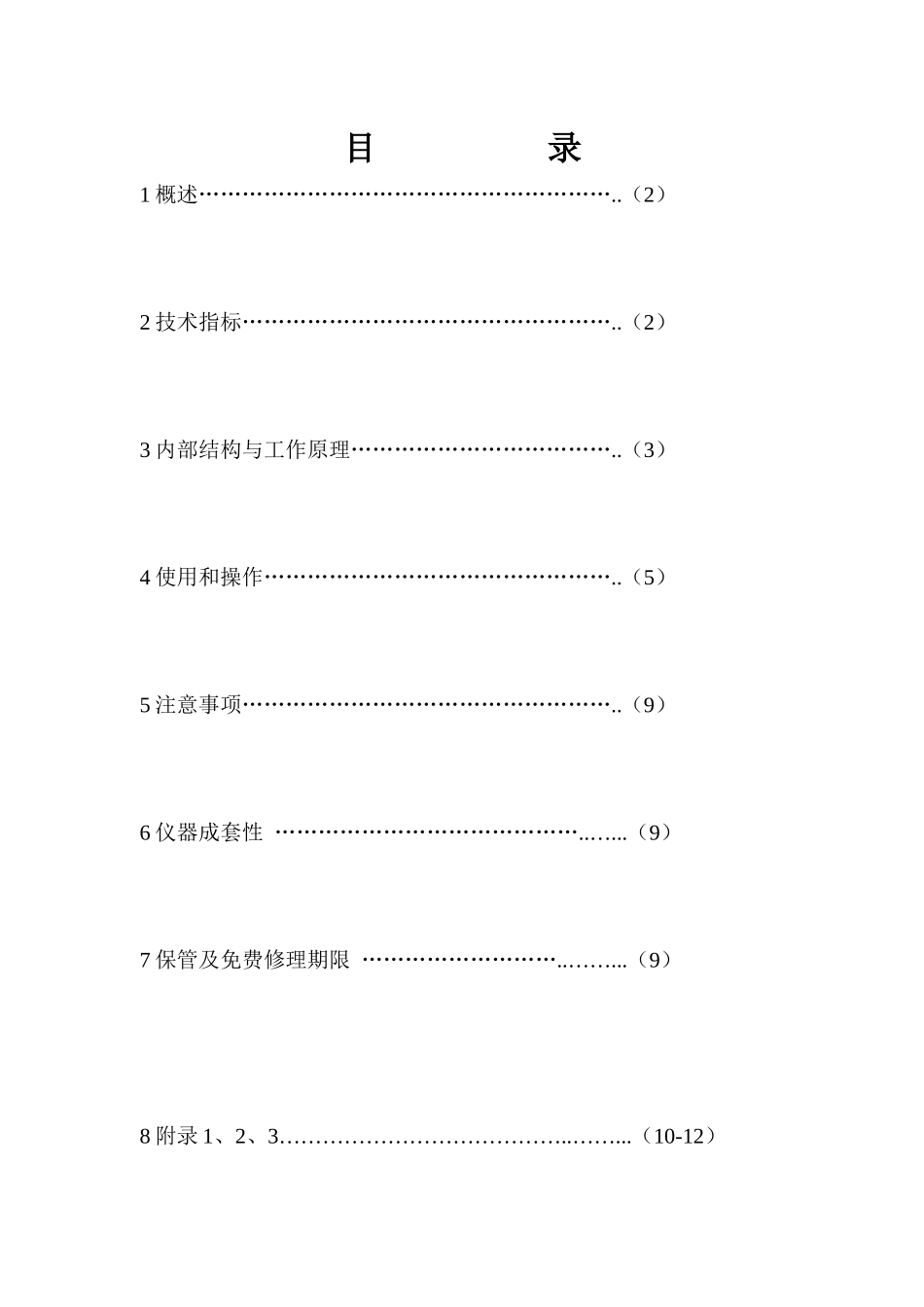

SX-9000(CVT)全自动介质损耗测试仪使用说明书目录1概述…………………………………………………..(2)2技术指标……………………………………………..(2)3内部结构与工作原理………………………………..(3)4使用和操作…………………………………………..(5)5注意事项……………………………………………..(9)6仪器成套性……………………………………..…...(9)7保管及免费修理期限………………………..……...(9)8附录1、2、3…………………………………..……...(10-12)1.概述SX-9000(CVT)型全自动介质损耗测试仪是在我公司生产智能化介质损耗测量仪和变频(异频)抗干扰介质损耗测试仪之后,研制成功第五代一种新型的测量仪,随着城乡电网改造的不断深入,更高电站越来越多,倒相法、移相法,已不能满足现场测试需求,异频测量(变频),把50HZ变成其它频率,可以排除干扰。但由于电子技术的限制,其变频后的频率一般离50HZ有一定距离,其50Hz条件下的电容值cx及tgδ值是换算模拟出来的,与真实工频测试有一定的距离,尤其对少数被试品,测出数据就有明显误差,经过综合比较,现研制一种新型介质损耗测量仪,其原理不改变频率,能得到50HZ条件下电容值cx及tgδ值,提高测量可靠性和准确性,完全抑制电场干扰,满足电场下的使用要求,SX-9000(CVT)型全自动介质损耗测试仪体积最小,重量最轻,便于携带。有灵活的扩展性,通过接口与计算机连接,使用强大的软件附件,对仪器升级,人性化设计,全自动操作本仪器适合500kv及以下电站有干扰现场的试验。本仪器通过国家电力研究所及行业专家的鉴定,并获得国家高电压计量站的校准证书。●具有多种测量方式,可选择正/反接线、内/外标准电容器、CVT和内/外试验电压进行测量。正接线可测量高压介损。●测量电容式电压互感器(CVT)时,无需其它外接设备。●内置SF6标准电容器,tgδ<0.005%,受空气湿度影响小。●抗干扰效果好;能有效地消除强烈的电场干扰对测量的影响,适用于500kv极其以下电站的强干扰现场试验。●高压短路和突然断电时,仪器能迅速切断高压,并发出警告信息。●测量重复性好,电压线性好(测量准确度不受电压影响)●一体化结构,重量适中,便于携带。●大屏幕带背光中文液晶显示器信息提示操作,使用方便。●仪器自带打印机,及时保存测试数据。●高压电缆连接至试品,保障安全;仪器未接地报警,安全措施完备。2.技术指标2.1额定工作条件2.1.1环境温度:0~40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。)2.1.2相对湿度:30%~85%2.1.3供电电源:市电。电压:220V±22V,频率:50±1Hz2.2外型尺寸:a×b×h,mm:450×330×3802.3仪器重量:不大于18kg2.4电子电路功耗:不大于40VA2.5测量范围:2.5.1介质损耗(tgδ):0~1分辨率0.00012.5.2电容量(Cx):≤60000PF最小分辨率0.01PF2.5.2.1内接方式试验电压试品电容量5KV7.5KV10KV3PF~60000PF1.5KV2.25KV3K10PF~0.35μF0.5kv0.75kv1kv30PF~1.5μF2.5.2.2外接方式“外接升压器”方式最高试验电压10KV“外接Cn”方式(外接高压、外接标准电容器)最高试验电压由标准电容器和被试品决定(Umax=Imax/ωC)标准回路最大电流50mA(In=UωCn)被试回路最大电流2A(Ix=UωCx)2.6基本测量误差产品在环境温度20℃±5℃、相对湿度30%~85%的条件下,应符合表1之规定。表1测量内容tgδ范围电容量范围(Cx)试品类型基本误差介质损耗因数tgδ0~150pF~60000pF非接地±(1%读数+0.0005)接地±(1%读数+0.0010)10pF~50pF或60000pF以上非接地±(1%读数+0.0010)接地±(2%读数+0.0020)电容量Cx50pF以上非接地与接地±(1%读数+2pF)3pF-50pF以下±(1%读数+1pF)2.7内部升压器输出能力输出电压额定输出电流5kv7.5kv10kv100mA1.5kv2.25kv3kv300mA0.5kv0.75kv1kv500mA3.内部结构和工作原理3.1内部结构SX-9000(CVT)型全自动介质损耗测试仪将升压与测量装置安装在一个机箱里,仪器内部具有最高输出电压达10KV的升压变压器,还安装有标准高压电容器,在内部高压测量范围内使用时无需任何外部设备,便于携带到试验现场使用;仪器方便用户灵活...
