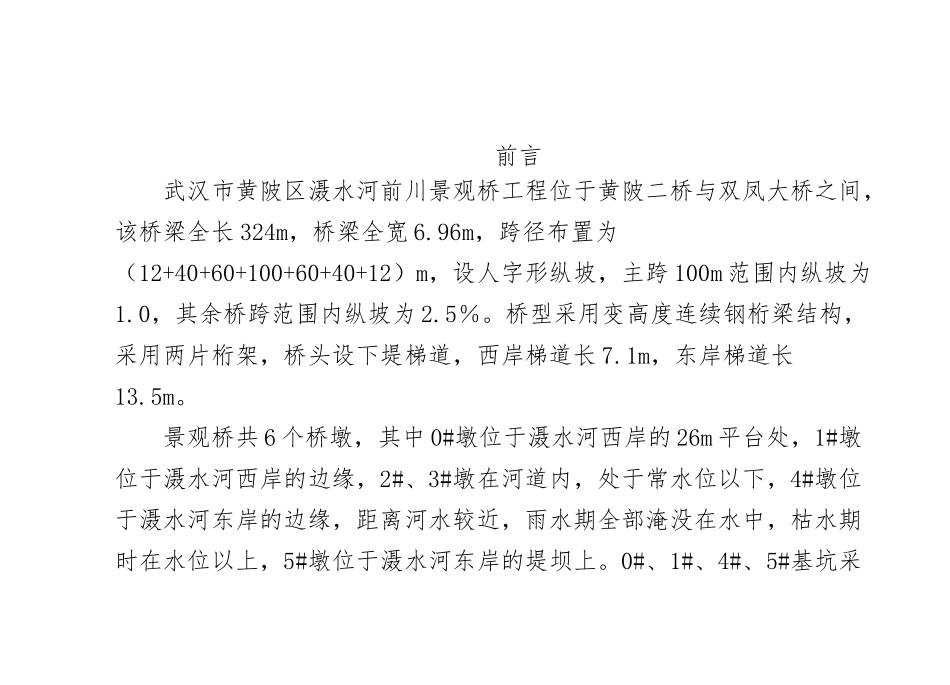

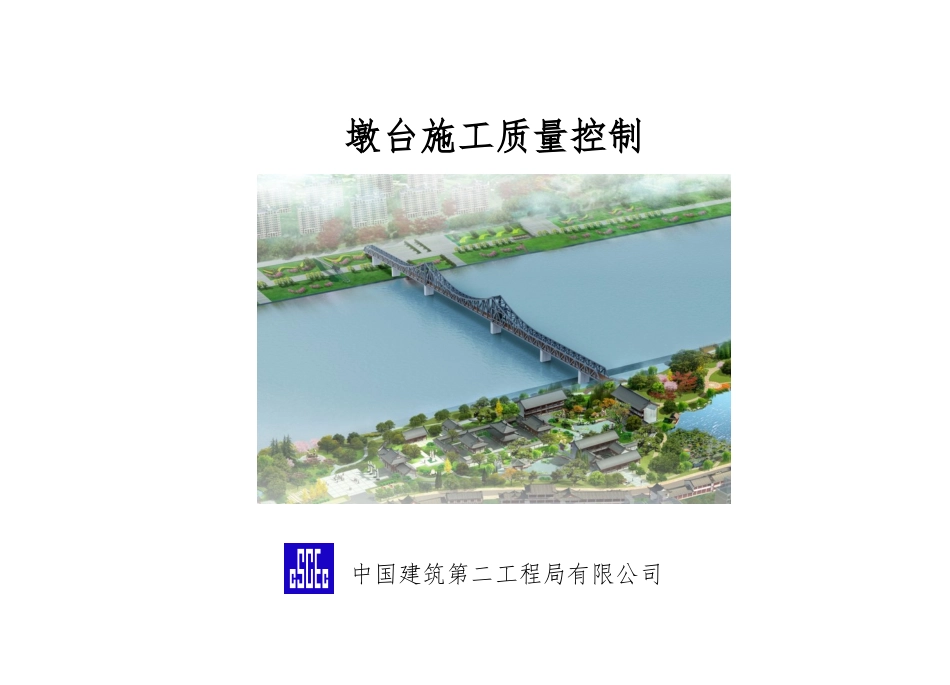

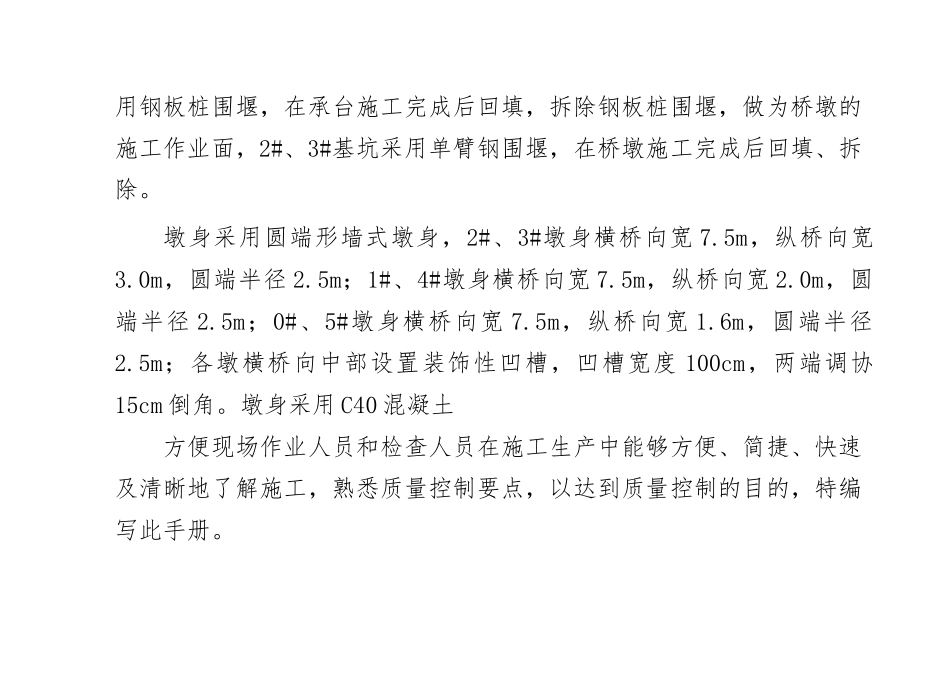

墩台施工质量控制中国建筑第二工程局有限公司前言武汉市黄陂区滠水河前川景观桥工程位于黄陂二桥与双凤大桥之间，该桥梁全长324m，桥梁全宽6.96m，跨径布置为（12+40+60+100+60+40+12）m，设人字形纵坡，主跨100m范围内纵坡为1.0，其余桥跨范围内纵坡为2.5％。桥型采用变高度连续钢桁梁结构，采用两片桁架，桥头设下堤梯道，西岸梯道长7.1m，东岸梯道长13.5m。景观桥共6个桥墩，其中0#墩位于滠水河西岸的26m平台处，1#墩位于滠水河西岸的边缘，2#、3#墩在河道内，处于常水位以下，4#墩位于滠水河东岸的边缘，距离河水较近，雨水期全部淹没在水中，枯水期时在水位以上，5#墩位于滠水河东岸的堤坝上。0#、1#、4#、5#基坑采用钢板桩围堰，在承台施工完成后回填，拆除钢板桩围堰，做为桥墩的施工作业面，2#、3#基坑采用单臂钢围堰，在桥墩施工完成后回填、拆除。墩身采用圆端形墙式墩身，2#、3#墩身横桥向宽7.5m，纵桥向宽3.0m，圆端半径2.5m；1#、4#墩身横桥向宽7.5m，纵桥向宽2.0m，圆端半径2.5m；0#、5#墩身横桥向宽7.5m，纵桥向宽1.6m，圆端半径2.5m；各墩横桥向中部设置装饰性凹槽，凹槽宽度100cm，两端调协15cm倒角。墩身采用C40混凝土方便现场作业人员和检查人员在施工生产中能够方便、简捷、快速及清晰地了解施工，熟悉质量控制要点，以达到质量控制的目的，特编写此手册。一、墩柱施工工艺根据墩柱的高度不同，0、1、4、5#桥墩采用一模到顶的施工工艺2、3#桥墩采用分两节倒模的工艺，具体工艺如下：二、施工质量控制要点、相关规范、检查内容1模板制作、安装、拆除作业模板制造（1）墩柱模板采用大块组合定型钢模板，圆端实体墩柱，墩身分为圆弧部分和平模部分，一节模板共分四块，中间为平模，两端为圆弧段模板，模板间采用螺栓连接。（2）模板准备：首先按照设计图纸进行模板配置，然后对模板进行组合、整理后用机械抛光，清理干净（用手摸完后无黑迹）后刷脱模剂，涂刷时保证均匀、不流淌、不漏涂。抛光要做到抛出钢模板的本色，表面光洁、平整，且模板边角必须顺直、平整、洁净。挑选模板要检查模板肋齐全、板眼一致，分堆码放，便于控制并用于同一部位，有利于控制组合钢模板拼缝的严密度和平整度。（3）模板加工精度①模板安装允许偏差：a.表面平整度：3mmb.模板的侧向弯曲：L/1500mmc.两模板内侧宽度：+10mm，-5mmd.相邻两模板错台1mm②焊接钢结构制作与安装工程的连接，必须保证结构的正确结构位置，连接部位有足够的强度和稳定性。焊缝缺陷分级（mm）a.未焊满：每100.0焊缝内缺陷总厂≤25.0b.咬边：≤0.1t且≤1.0，长度不限c.裂纹：不允许d.电弧擦伤：不允许e.接头不良：缺口深度≤0.1t且≤1.0，每m焊缝不超过一处f.焊瘤：不允许g.表面夹渣：深≤0.2t，长≤0.5t且≤20h.表面气孔：每50.0长度焊缝内允许直径≤0.4t且≤3.0气孔两个③边缘加工及置孔质量要求a.宽度及长度：±10cmb.加工边直线度：L/3000且不大于2.0mmc.加工面垂直度：0.025t且不大于0.5mm④螺栓制孔允许偏差（mm）a.直径：+1.0，0b.圆度：2.0c.垂直度：0.03t且不大于2.0d.同组内任意两孔间距：±1.0⑤连接组装缝隙（mm）：±1.5（4）模板安装完毕后，检查一遍拉杆、螺栓是否紧固，模板拼缝及下口是否严密，自检合格后报检验。（5）模板拆除：拆模应在混凝土强度能保证其正面及棱角不因拆除模板而受损时方可进行，大体积混凝土模板拆除应在养护期后进行。拆模应遵循“先搭后拆、后搭先拆”的原则，从上到下的顺序进行，拆除时不可整片拆下。模板、脚手管及扣件拆除完成后及时清理、分类码放整齐，退回周转库。（6）模板施工注意事项：①垫层施工一定要平，控制在-10～+5之间，若平整度不够，支模以前要用砂浆找平模板底脚。②为防止模板缝漏浆，在模板底脚用水泥砂浆封堵，模板拼缝间夹双面胶（粘双面胶一定要平直），严禁在没有对拉螺栓的部位用带眼的模板。③模板在安装前必须进行机械抛光，抛光后清理干净，用手摸完无黑迹。④在混凝土浇筑前，用空压机吹干净模板内灰尘，对于模板上所粘灰尘，用棉布擦干净。⑤模板的加工精度要严格检查，确保外形尺寸。⑥模板接缝螺栓要上满，并设置足够的外撑，保证...
