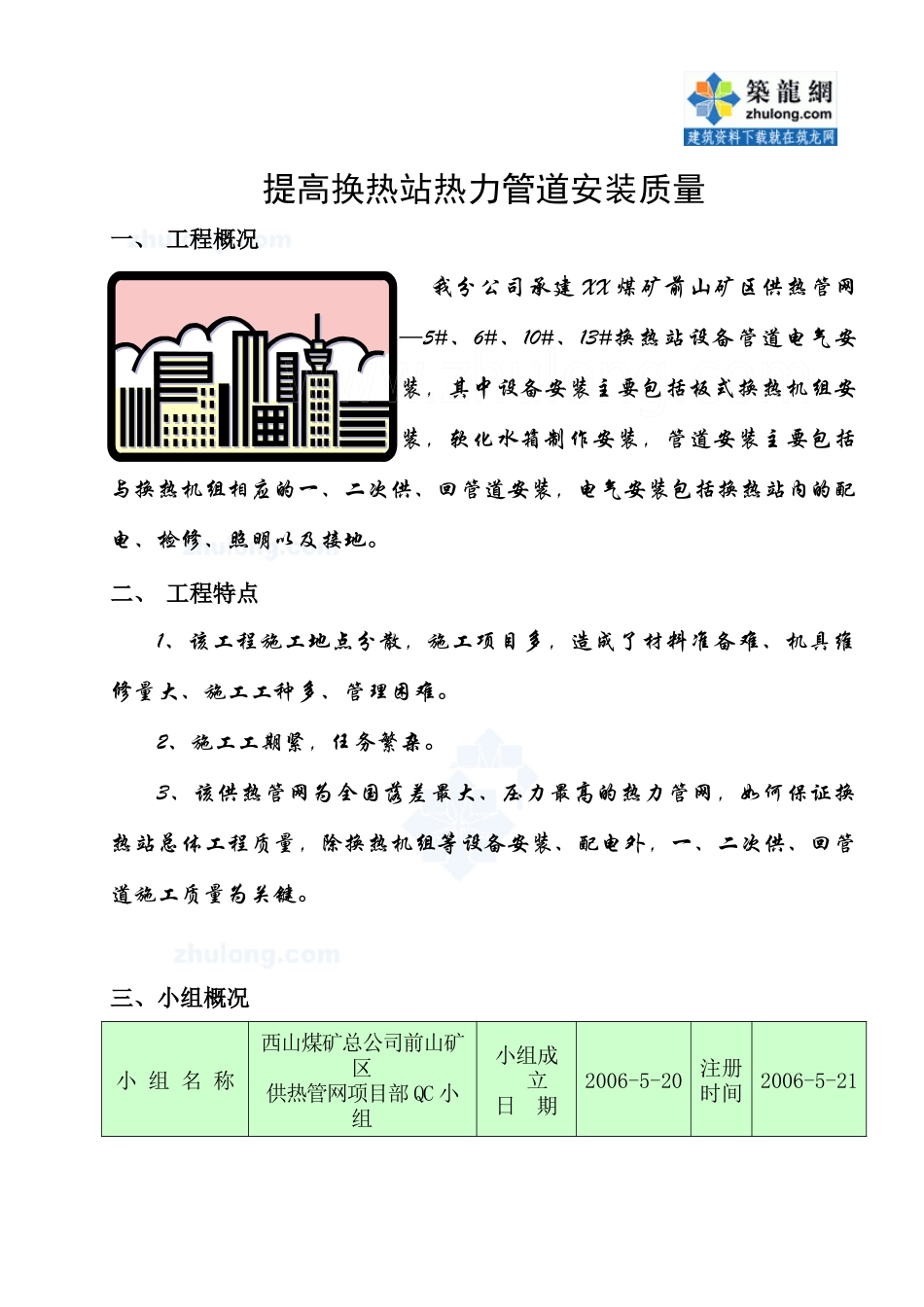

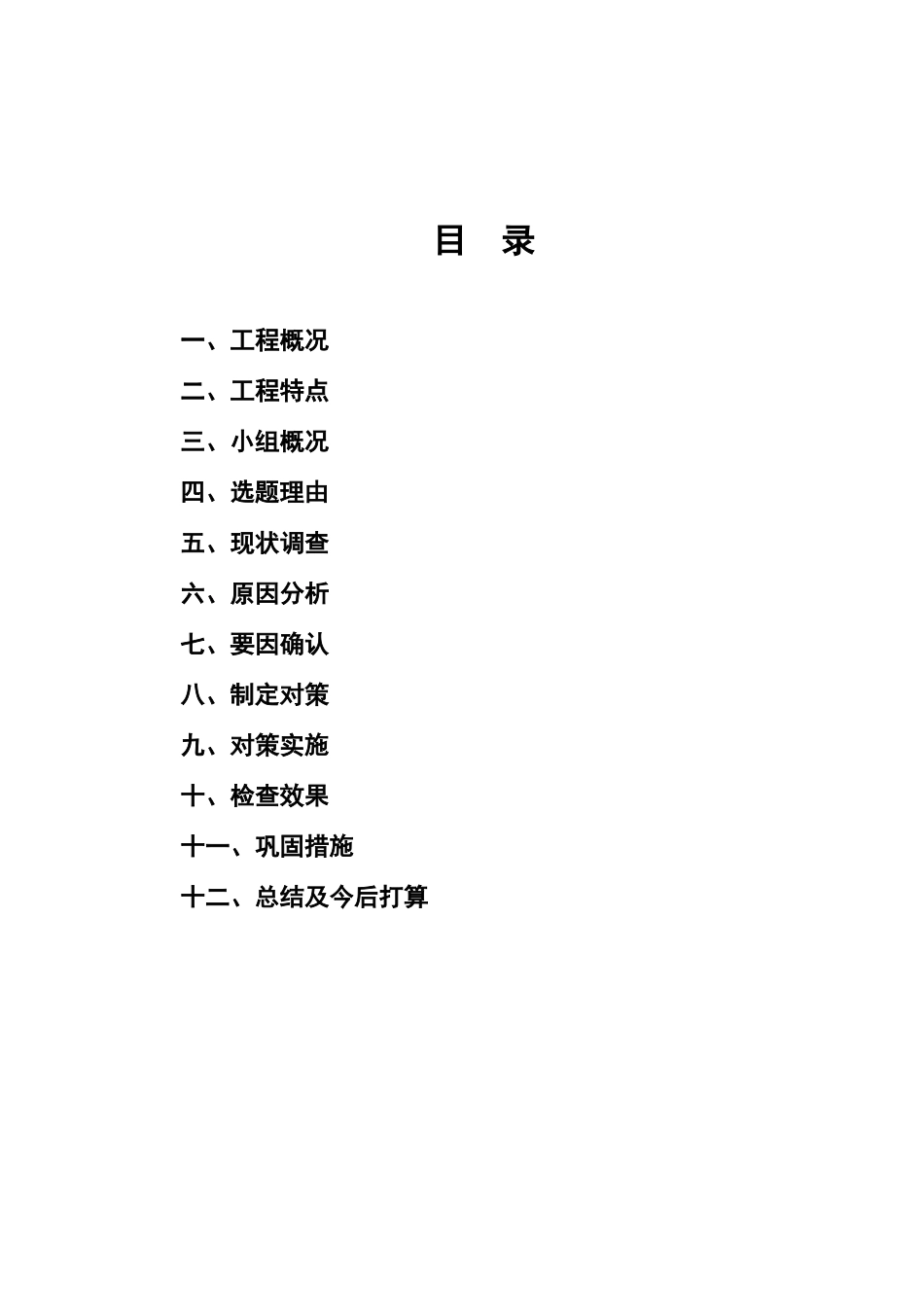

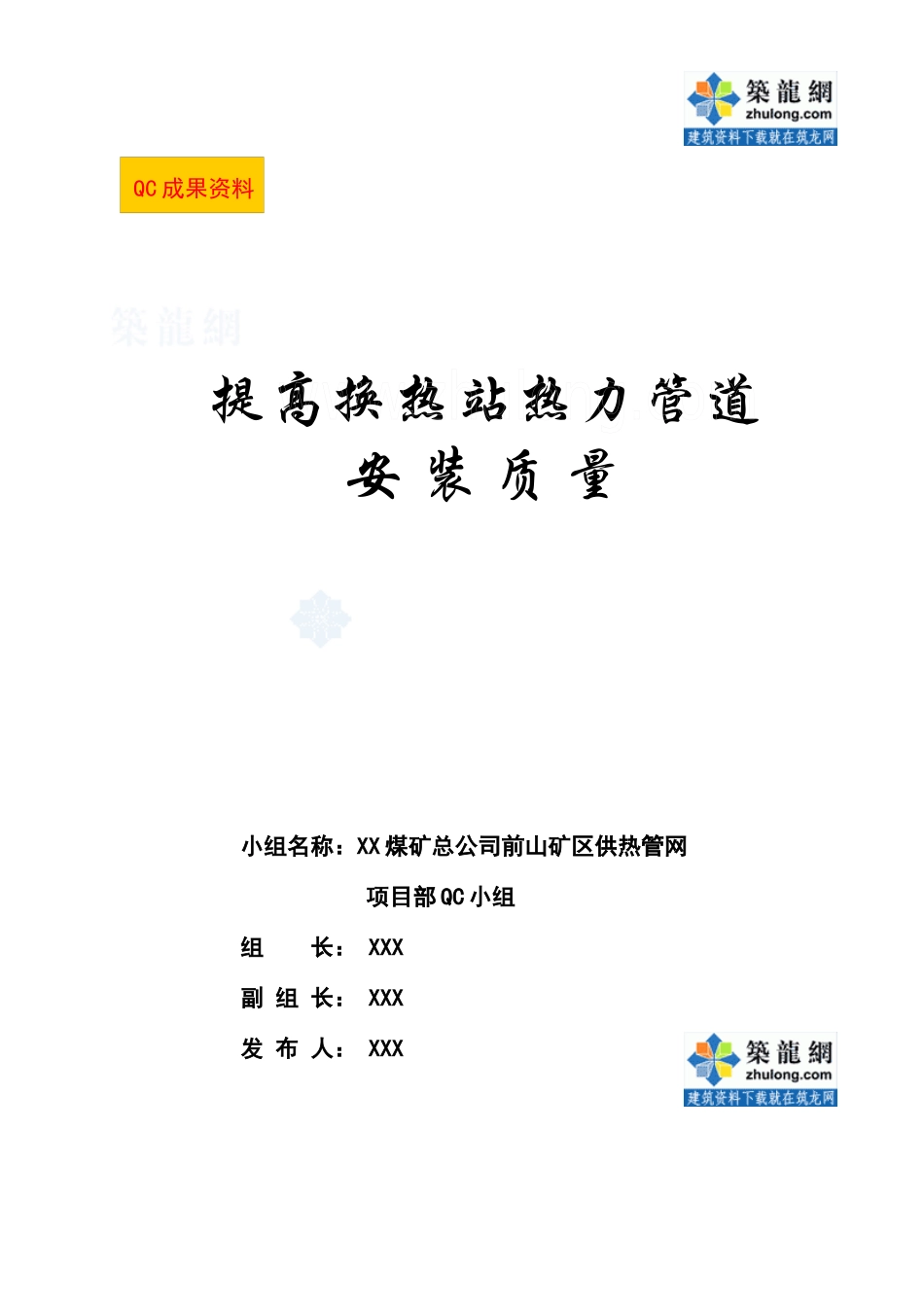

QC成果资料提高换热站热力管道安装质量小组名称：XX煤矿总公司前山矿区供热管网项目部QC小组组长：XXX副组长：XXX发布人：XXX目录一、工程概况二、工程特点三、小组概况四、选题理由五、现状调查六、原因分析七、要因确认八、制定对策九、对策实施十、检查效果十一、巩固措施十二、总结及今后打算提高换热站热力管道安装质量一、工程概况我分公司承建XX煤矿前山矿区供热管网—5#、6#、10#、13#换热站设备管道电气安装，其中设备安装主要包括板式换热机组安装，软化水箱制作安装，管道安装主要包括与换热机组相应的一、二次供、回管道安装，电气安装包括换热站内的配电、检修、照明以及接地。二、工程特点1、该工程施工地点分散，施工项目多，造成了材料准备难、机具维修量大、施工工种多、管理困难。2、施工工期紧，任务繁杂。3、该供热管网为全国落差最大、压力最高的热力管网，如何保证换热站总体工程质量，除换热机组等设备安装、配电外，一、二次供、回管道施工质量为关键。三、小组概况小组名称西山煤矿总公司前山矿区供热管网项目部QC小组小组成立日期2006-5-20注册时间2006-5-21课题登记时间2006-5-21注册编号小组类型现场攻关型课题活动时间2006-5-21∽2006-9-25四、选题理由选题依据公司质量方针：崇尚信誉、精求质量、强健素质、至诚服务小组成员序号姓名性别文化程度职责分工1卢月全男本科组长2王炳庆男本科负责全面工作3黑文泉男大专协助负责全面工作4李朝元男高中调查分析实施5季遵平男高中调查分析实施6牟小礼男高中调查分析实施7李霞女大专数据统计8晏喻聪女大专数据统计9成志新男大专质量调查分析活动情况1、每十天活动不小于一次，且不定期活动；2、坚持出勤，有记录，有成果。根据预定的目标值，我项目部决定从如下方面着手攻关：1、施工审图施工技术人员会同上级主管部门认真细致地对图纸进行会审，发现问题及时解决，对设计不合理现象提出核定修改，并编制详尽的技术安全施工措施。2、技术交底施工技术人员向班组长全面细致地交代施工任务，解释施工图纸、施工方法及质量要求。3、施工准备施工技术人员及时提出材料计划，材料供应人员及时供货对来料认真检查，施工人员选好材料堆放所，调专人看管。4、支架安装刷油按测量结果严格控制标高，同时必须保证支架稳固，刷油必须除锈干净，质量上佳。5、管路吊装焊接施工中严把质量关，必须按规定打坡口和保留焊接间隙，同时一定保证管道的平直度。6、管路阀门、法兰、补偿器的安装严把质量关，来货必须有合格证，安装时，认真施工。1、精求质量，分部、分项工程合格率100%。2、消除隐患，降低成本，保证换热站安装质量。3、集团公司重点工程，树企业威信。提高换热站热力管道安装质量7、压力试验必须认真对待，严格把关，试验压力十分钟，压降控制在0.5kg/m2以内，并由质检机关验收。8、刷油严把质量关，除锈彻底，涂刷种类、遍数与图纸相符。9、保温对来货严格管理、严格检查，岩棉切割必须整齐，捆扎牢固平整，外缠玻璃丝布，牢固平整。五、现状调查2006年6月1日，小组全体成员根据现场实际情况，在本工程5#换热站热力管道施工中进行实地跟踪调查，发现的问题如下：各工序对工程质量的影响程度序号部位名称频数统计频率累加频率备注1焊口对接3540.4%40.4%2支架阀门安装1820.3%60.7%3保温1112.7%73.4%4坡度78%81.4%5纵横向弯曲度65.4%86.8%6刷油、防腐78%92.8%7其它65.4%100%8合计87100%根据以上图表分析可得在影响质量的众多因素中，焊口对接是影响质量的主要因素，所占比例极大，约40.4%，其次为支架、阀门安装和保温，分别占20.3%和12.7%，三者累加为73.4%，是整个工程的关键所在。六、原因分析根据抓重点原则，我们仔细分析了造成焊接，支架阀门安装及保温质量差的因素，现述如下：1、造成焊接不合格因素表现在①未打坡口②材料进货有问题③工人技术不过关④工人责任心不强。2、造成支架安装阀门张力安装质量差主要因素为标高难控制，和容易泄漏。3、保温最大问题总是材料不过关，工人有畏难情绪。综合分析，造成焊口对接，支架、阀门安装及保温质量差的不良因素如下图：影响管道安装质量因素比重图七、要因确...
