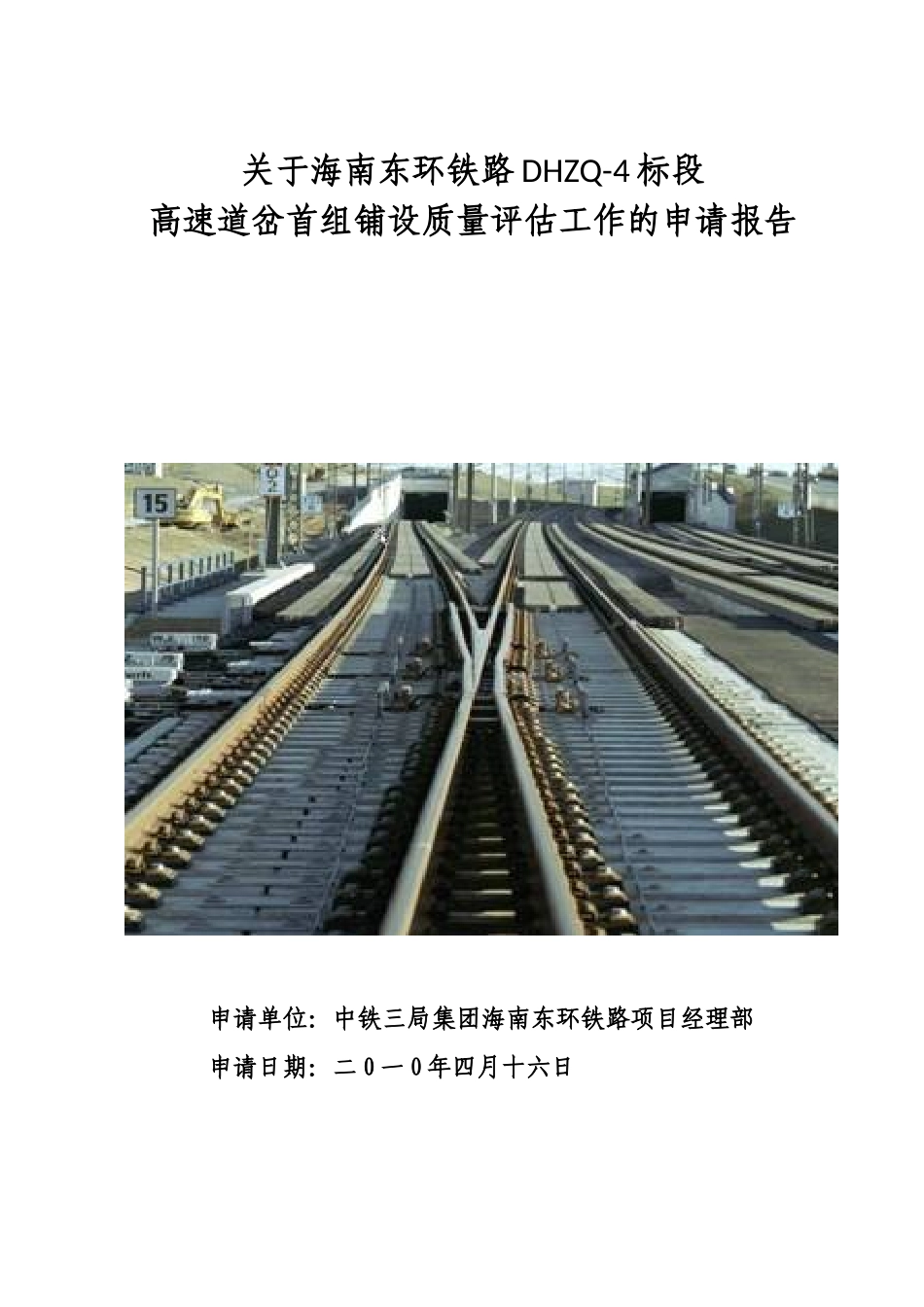

关于海南东环铁路DHZQ-4标段高速道岔首组铺设质量评估工作的申请报告申请单位：中铁三局集团海南东环铁路项目经理部申请日期：二0一0年四月十六日一、陵水车站道岔铺设位置平面示意图二、首组高速道岔铺设施工备案表附表1：首组高速道岔铺设施工备案表基本状况建设项目名称新建海南东环铁路站前工程DHZQ-4标段轨道工程建设单位海南东环铁路公司设计单位中铁二院工程集团有限责任公司监理单位中铁二院咨询与西南交大监理联合体海南东环铁路监理二标监理总站施工单位中铁三局集团有限公司新建海南东环铁路DHZQ-4段经理部制造单位中国中铁轨道集团道岔分公司准备情况陵水车站已铺设完成1#、3#、5#、7#4组P60－18#高速道岔，并按照评估实施细则中要求进行精细调整道岔几何尺寸的调整检测，目前尚未进行道岔铝热焊接工艺施工。计划安排中铁三局集团有限公司新建海南东环铁路DHZQ-4段经理部已根据《客运专线铁路高速道岔首组铺设质量评估实施细则》中的有关规定，完成了陵水车站首组高速4组道岔铺设施工的各项工作，现予以核备。建设单位(章)日期二、首组高速道岔铺设质量评估申请表附表2：首组高速道岔铺设质量评估申请表铺设概况建设项目名称新建海南东环铁路站前工程DHZQ-4标段轨道工程建设单位海南东环铁路公司设计单位中铁二院工程集团有限责任公司监理单位中铁二院咨询与西南交大监理联合体海南东环铁路监理二标监理总站施工单位中铁三局集团有限公司新建海南东环铁路DHZQ-4段经理部制造单位中国中铁轨道集团道岔分公司铺设位置与道岔类型海南东环铁路新建陵水站1#、3#、5#、7#道岔，P60-18#高速道岔，道岔图号：客专线（07）004主要施工工艺与施工经历我公司在秦沈、达成、石太等铁路项目铺设过高速道岔预评估情况与主要结论中铁三局集团有限公司新建海南东环铁路DHZQ-4段经理部已根据《客运专线铁路高速道岔首组铺设质量评估实施细则》中的有关规定，完成了陵水车站首组高速4组的道岔铺设施工与预评估的各项工作，现申请进行评估。建设单位(章)日期三、工程简介3.1工程概况简述新建海南东环铁路北起海南省省会海口市，南至我国著名热带滨海旅游城市三亚市，途经文昌、琼海、万宁和陵水等四县市，北、南分别与粤海铁路通道的海口站和新三亚站相连，正线长308.11km，沿海南岛东部南北走向。项目建成后，将极大推动岛内东部地区资源开发和城镇化进程，构筑海南省东部城市、旅游经济带和环岛旅游观光综合交通运输体系。由中铁三局集团公司承建的海南东环铁路DHZQ-4标段，北起海南东环铁路施工里程DK137+385，南止DK290+722.6里程，铺设标准，为一次性跨区间无缝线路，正线铺轨299.89km；铺设高速道岔P60-18＃、16组，分8左、8右。首次评估的陵水车站，位于施工里程DK225＋100处，共铺设高速道岔P60-18＃、8组，4左、4右。3.2施工顺序先依次铺设右线上1#、7#、2#、4#，4组道岔，再依次铺设左线3#、5#、4#、8#，4组道岔。施工工艺流程：施工准备→道碴摊铺→道岔装车卸车→道岔组装→道岔养护→道岔单元焊→道岔放散锁定→道岔精调。3.3各项资源配置3.3.1人员配置陵水车站轨道工程施工：设一个工区、100人、轨道、电务专业工程师各配1人，技术和质检各1人，测量2人，领班人员2人，并对上岗所有施工人员进行了专项技术培训，合格后上岗作业。3.3.2工装设备及检测仪器设备配置（见下表）2.1工装设备及检测仪器设备配置表名称单位数量备注一、工装设备全站仪台1检测合格水平仪台1检测合格轨道几何测量仪台1轨距尺（道尺）把1检测合格支距尺把1检测合格方尺把1检测合格100m长钢卷尺把1检测合格7.5m卷尺把5检测合格塞尺把1检测合格游标卡尺把1检测合格1m平尺把1检测合格2m平尺把1检测合格绷线器套1扭矩扳手把1二、检测设备汽车吊辆2起道机台8捣固镐台8扣件板手把30螺栓板手把20叉子把25耙子把25抬筐个20撬棍根50锯轨机台2铝热焊设备套2磨轨机台2轨温计个23.3.4目前道岔评估准备情况陵水车站已铺设完成1#、3#、5#、7#道岔共4组P60－18#高速道岔，已按照评估实施细则中要求进行精细调整道岔几何尺寸，目前尚未进行道岔铝热焊接，其余准备工作业情况完成如下：1）技术准备工作已完成设计图纸、...
