《铁路电力牵引供电工程施工质量验收标准》TB10421—XXXX(检验批表格)VIP专享VIP免费

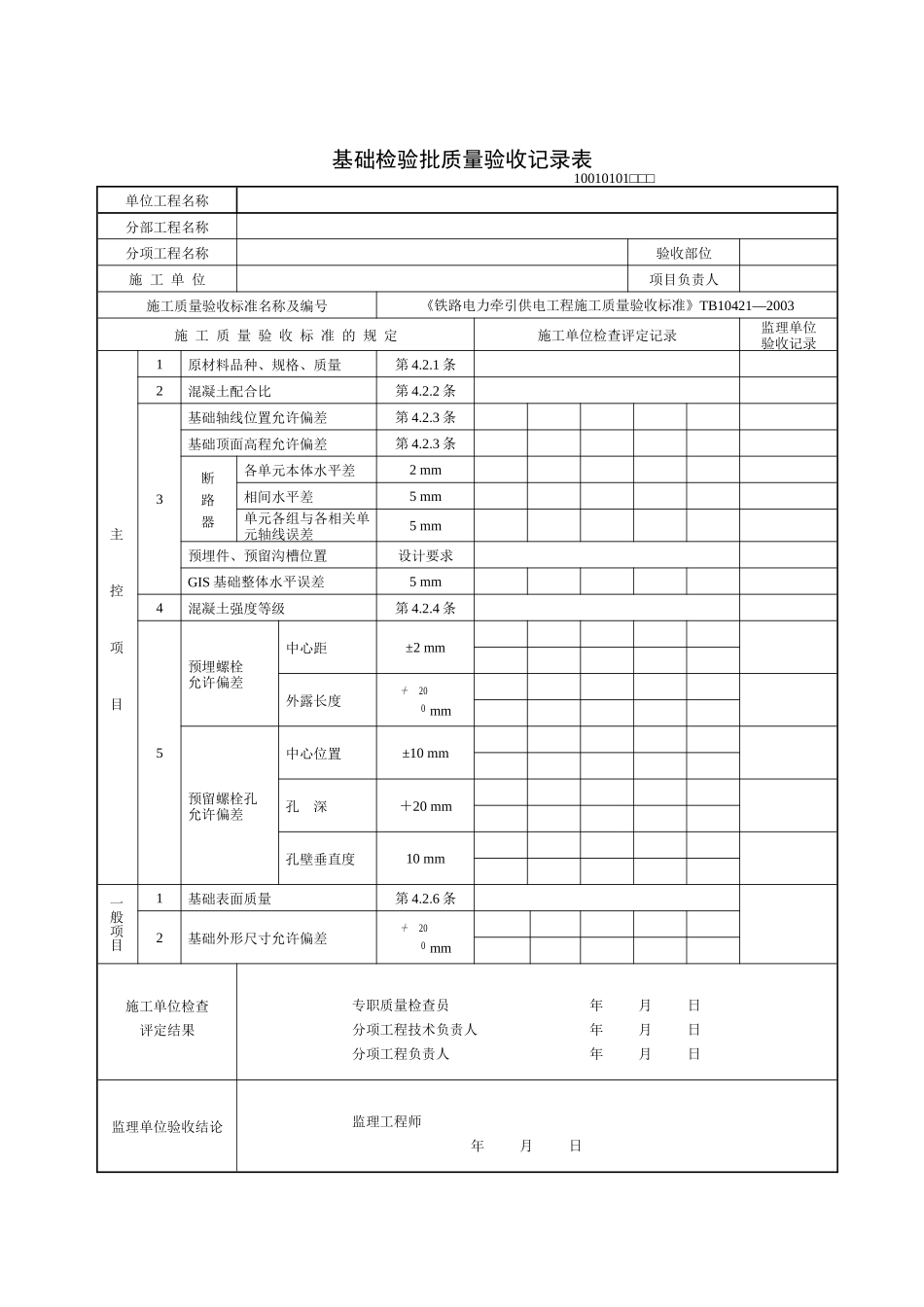

基础检验批质量验收记录表10010101□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路电力牵引供电工程施工质量验收标准》TB10421—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1原材料品种、规格、质量第4.2.1条2混凝土配合比第4.2.2条3基础轴线位置允许偏差第4.2.3条基础顶面高程允许偏差第4.2.3条断路器各单元本体水平差2mm相间水平差5mm单元各组与各相关单元轴线误差5mm预埋件、预留沟槽位置设计要求GIS基础整体水平误差5mm4混凝土强度等级第4.2.4条5预埋螺栓允许偏差中心距±2mm外露长度＋200mm预留螺栓孔允许偏差中心位置±10mm孔深＋20mm孔壁垂直度10mm一般项目1基础表面质量第4.2.6条2基础外形尺寸允许偏差＋200mm施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日构架检验批质量验收记录表10010102□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路电力牵引供电工程施工质量验收标准》TB10421—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1构架电杆、配件规格第4.3.1条2混凝土电杆外观、质量第4.3.2条3金属电杆、配件外观、质量第4.3.3条4构架安装位置设计要求5混凝土电杆钢圈焊接质量第4.3.5条6门型及H型构架组立质量第4.3.6条7人字型构架组立质量第4.3.7条8钢结构母线构架和设备支架安装质量第4.3.8条9母线横梁的弯曲度、安装位置及固定方式第4.3.9条10母线构架和设备支架接地第4.3.10条一般项目1构支架上的金属结构件、紧固件的规格、数量、外观质量和接地及布置方式第4.3.11条2高低差（mm）同一组支架电杆20同一组构架电杆10施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日遮栏及栅栏检验批质量验收记录表10010201□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路电力牵引供电工程施工质量验收标准》TB10421—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1防护网栅安装位置及高度第4.4.1条2遮栏、栅栏的门扇第4.4.2条3遮栏、栅栏与带电体的距离第4.4.3条4遮栏或栅栏的接地第4.4.4条一般项目1立柱的埋设及顶端封堵第4.3.5条2板网结构件及板网与边框的焊接及或螺栓连接第4.3.6条3遮栏、栅栏的外观质量第4.3.7条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日避雷针、避雷器检验批质量验收记录表10010301□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路电力牵引供电工程施工质量验收标准》TB10421—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1避雷针、避雷器的规格、型号及外观质量第4.5.1条2避雷器绝缘试验第4.5.2条3避雷针安装垂直要求第4.5.3条4独立避雷针的接地方式和接地电阻第4.5.4条5避雷针的接地引下线与接地网的连接第4.5.5条6避雷器的安装要求第4.5.6条7避雷针节与节之间的连接第4.5.7条8避雷器单元节安装及接地线第4.5.8条9避雷器的防爆片及安全装置第4.5.9条10隔离间隙电极安装第4.5.10条一般项目1三相并列避雷器的安装第4.5.11条2母线引下线与避雷器的连接第4.5.12条施工单位检查评定结果专职质量检查员年月日分项工程技术负责人年月日分项工程负责人年月日监理单位验收结论监理工程师年月日接地及回流线检验批质量验收记录表10010302□□□单位工程名称分部工程名称分项工程名称验收部位施工单位项目负责人施工质量验收标准名称及编号《铁路电力牵引供电工程施工质量验收标准》TB10421—2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1接地极的规格、质量第4.6.1条2回流电缆第4.6.2条3接地装置的接地电阻值第4.6.3条4接地体的埋设深度第4.6.4条5...
