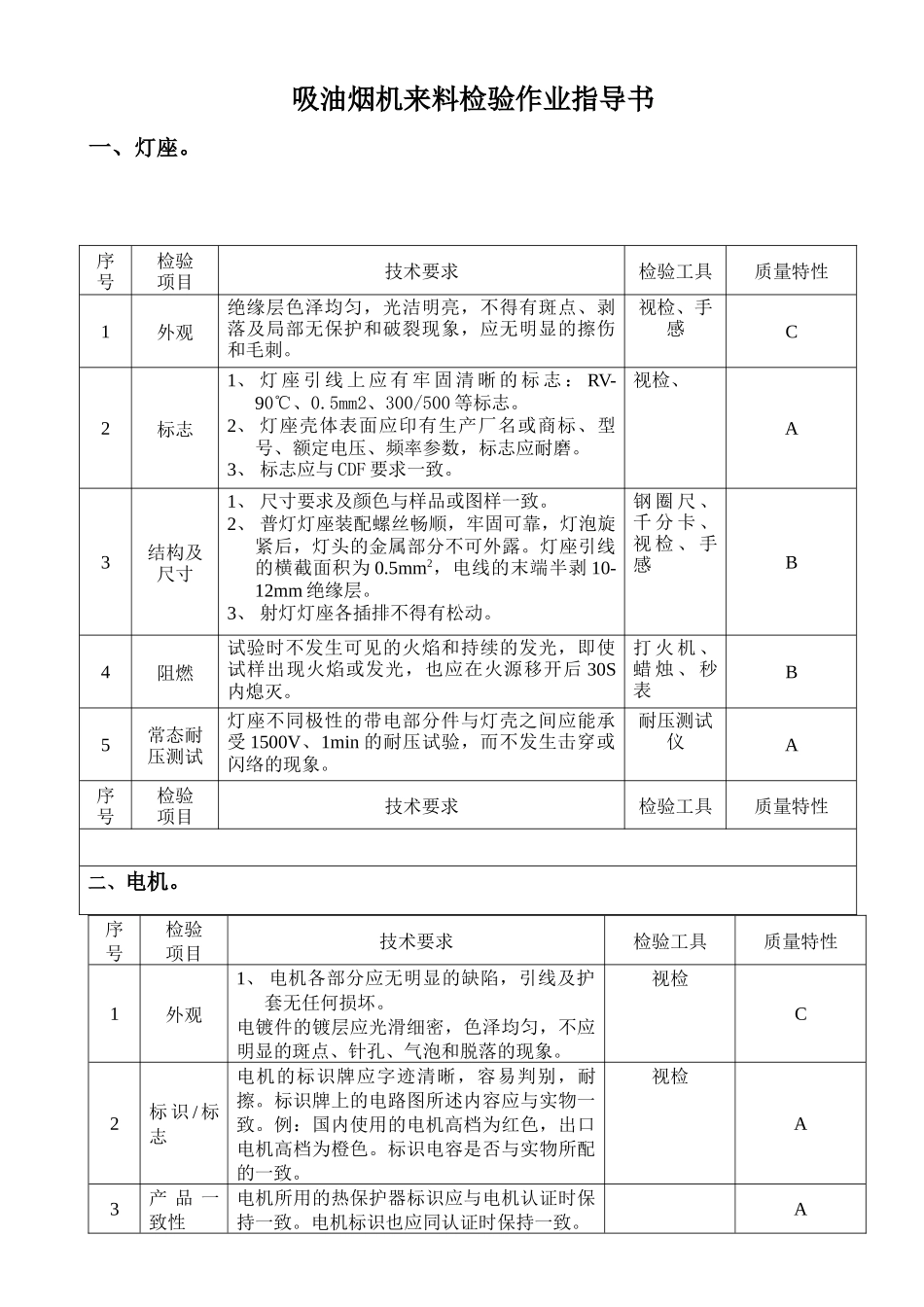

吸油烟机来料检验作业指导书一、灯座。序号检验项目技术要求检验工具质量特性1外观1、电机各部分应无明显的缺陷，引线及护套无任何损坏。电镀件的镀层应光滑细密，色泽均匀，不应明显的斑点、针孔、气泡和脱落的现象。视检C2标识/标志电机的标识牌应字迹清晰，容易判别，耐擦。标识牌上的电路图所述内容应与实物一致。例：国内使用的电机高档为红色，出口电机高档为橙色。标识电容是否与实物所配的一致。视检A3产品一致性电机所用的热保护器标识应与电机认证时保持一致。电机标识也应同认证时保持一致。A序号检验项目技术要求检验工具质量特性1外观绝缘层色泽均匀，光洁明亮，不得有斑点、剥落及局部无保护和破裂现象，应无明显的擦伤和毛刺。视检、手感C2标志1、灯座引线上应有牢固清晰的标志：RV-90℃、0.5mm2、300/500等标志。2、灯座壳体表面应印有生产厂名或商标、型号、额定电压、频率参数，标志应耐磨。3、标志应与CDF要求一致。视检、A3结构及尺寸1、尺寸要求及颜色与样品或图样一致。2、普灯灯座装配螺丝畅顺，牢固可靠，灯泡旋紧后，灯头的金属部分不可外露。灯座引线的横截面积为0.5mm2，电线的末端半剥10-12mm绝缘层。3、射灯灯座各插排不得有松动。钢圈尺、千分卡、视检、手感B4阻燃试验时不发生可见的火焰和持续的发光，即使试样出现火焰或发光，也应在火源移开后30S内熄灭。打火机、蜡烛、秒表B5常态耐压测试灯座不同极性的带电部分件与灯壳之间应能承受1500V、1min的耐压试验，而不发生击穿或闪络的现象。耐压测试仪A序号检验项目技术要求检验工具质量特性二、电机。4外观尺寸、引线的检查1、外形尺寸应符合安装要求或与样品或图纸一致。2、引线长度，护套长应与样品一致。3、引线的横截面积不少于0.5mm2。视检直尺千分卡B5低压启动高压运转测试电机额定电压为220--240V时，慢速对应于150V，电机应能起动.电机额定电压为110V--120时，慢速对应于70V—74V，电机应能起动.断续频繁起动均无机械撞击声，电磁声及刺耳的机械摩擦声。调压器听觉B6耐压测试不带电的金属外壳与各线间施加1800V、50Hz、10mA1S耐压试验，而不发生击穿或闪络现象。耐压测试仪A7绝缘电阻常态≥20MΩ绝缘电阻测试仪A8泄漏电流≤0.75mA泄漏电流检测仪A电机检验依据国标GB12350—2000，介电强度是16.3条，空载是条，泄漏电流是16.1条，非正常工作是19条，匝间绝缘是29条，堵转试验是19.7条，温升试验是11.8条。确认检验时，若工厂不具备某些测试条件，将委托国家试验室进行。三、插头电源线。序号检验项目技术要求检验工具质量特性1外观检查1、塑料零部件应具有良好的光泽并无气泡、裂缝、肿胀，明显的凹缩变形，擦伤和毛刺等缺陷。2、金属插销表面应光泽，无毛刺及腐蚀痕迹。视检C2标志检查1、插头上应有模压清晰牢固的标志，额定的电流，额定的电压、电流性质的符号、商标、型号、认证标志及编号，接地旁应有“E”或“*”标志；相线旁有“L”标志；零线旁有“N”标志。2、软线护套上应有牢固清晰印字标志：型号“227IEC52RVV”；认证编号：“CCC×××”或“×××”；导线横截面积3×0.75mm2等。国外认证的如VDE、UL认证，内容按CDF进行核对，印字标志形式同国内类似。视检千分卡用千分卡测量出每一支线的直径，后用S=πR2×根数即可求得横截面积SC3外形尺寸外形尺寸，基本绝缘及插头、软线及护套颜色与样品一致，电线的横截面积按电线上标称值进行测量,但不得少于0.72mm2，电线的长度按订单要求进行测量，但不得小于1米，接地线的长度只少比中性线及火线长20mm。插销的厚度1.5±0.5mm，宽6.4±0.20，L与N极长18±0.35mm，接地极直尺千分卡A长21±0.40mm。4导通试验1、棕色导线与插头标有“L”标志旁的相极导通。2、蓝色导线与插头标有“N”标志旁的相极导通。3、黄绿双色导线应与插头有“E”或“*”旁接地极导通。万用表A5常态耐压试验插头线间的绝缘应能承受2400V、10mA、50Hz、1S的耐压试验，无击穿或闪络的现象。用耐压测试仪先调至1200V，再施加到极上，后逐渐调到2400V~A6接地电阻＜0.09Ω接地电阻测试仪A7绝缘电阻≥100MΩ绝缘电阻测试仪A插头检验依据国标GB2099.1与GB1002，相应...
