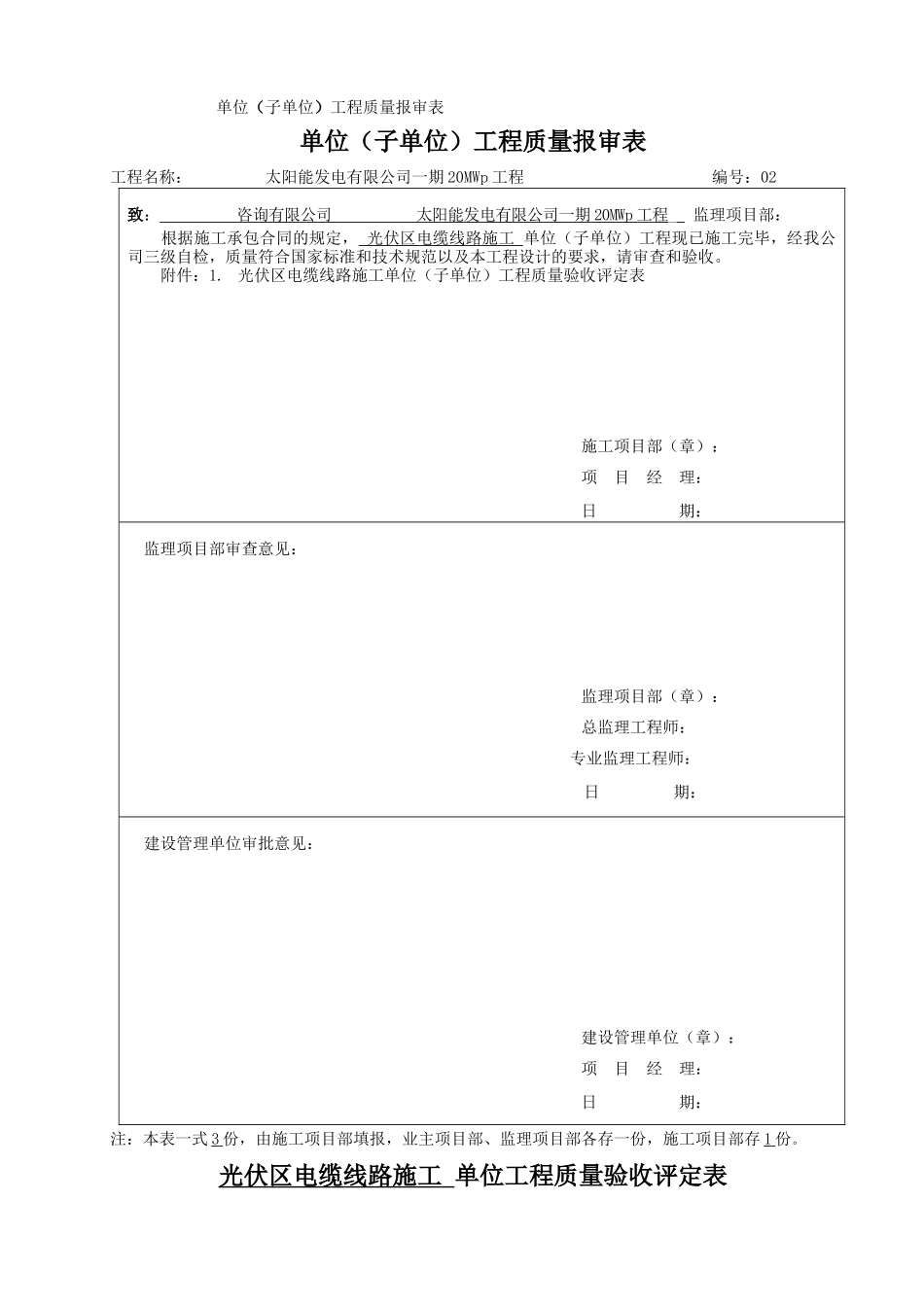

单位（子单位）工程质量报审表单位（子单位）工程质量报审表工程名称：太阳能发电有限公司一期20MWp工程编号：02致：咨询有限公司太阳能发电有限公司一期20MWp工程_监理项目部：根据施工承包合同的规定，光伏区电缆线路施工单位（子单位）工程现已施工完毕，经我公司三级自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。附件：1.光伏区电缆线路施工单位（子单位）工程质量验收评定表施工项目部（章）：项目经理：日期：监理项目部审查意见：监理项目部（章）：总监理工程师：专业监理工程师：日期：建设管理单位审批意见：建设管理单位（章）：项目经理：日期：注：本表一式3份，由施工项目部填报，业主项目部、监理项目部各存一份，施工项目部存1份。光伏区电缆线路施工单位工程质量验收评定表工程编号：02表号：5161.1表4.0.3序号分部工程名称质量等级备注1电缆管配置及敷设2电缆支架安装3电缆敷设4电力电缆终端制作及安装5电缆防火与阻燃应有资料4份实有资料4份资料核查结论有未因施工的原因造成设备严重损坏无有未发生过因接地及短路事故造成设备严重损坏无有未发生过电动机烧毁事故无分部试运中，有未因电气的原因而造成设备严重损坏无验收结论：经检查，以上各项验收符合设计要求及安装规范，该单位工程评定为合格。质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日分部（子分部）工程质量报验申请单分部（子分部）工程质量报验申请单工程名称：太阳能发电有限公司一期20MWp工程编号：02-01致：咨询有限公司太阳能发电有限公司一期20MWp工程_监理项目部：根据施工承包合同的规定，电缆管配置及敷设分部（子分部）工程现已施工完毕，经项目部自检，质量符合国家标准和技术规范以及本工程设计的要求，请审查和验收。附件：电缆管配置及敷设分部（子分部）工程质量验收评定表施工项目部（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师意见：监理项目部（章）：总监理工程师：日期：注：本表一式3份，由施工项目部填报，业主项目部、监理项目部各存一份，施工项目部存1份。电缆管配置及敷设分部工程质量验收评定表工程编号：02-01表号：5161.1表4.0.2序号分项工程名称性质质量等级备注1逆变升压室电缆管配置及敷设2光伏站区电缆管配置及敷设验收结论：经检查，以上各项验收符合设计要求及安装规范，该分部工程评定为合格。质检机构质量验收评定意见签名工地年月日质检部年月日监理年月日建设单位年月日逆变升压室电缆管配置及敷设分项工程质量检验评定表工程编号：02-01-1.1表号：DL/T5161.5-表1.0.2工序检验项目性质单位质量标准质量检验结果单项评定电缆管制作外观检查金属管内表面光滑，无毛刺外表面无穿孔、裂缝，显著的凹凸不平及锈蚀塑料管敷设温度按设计规定符合设计规定管材强度切断口（管口）光滑光滑弯曲部分无裂缝及显著的凹瘪无裂缝及显著的凹瘪每根电缆管的弯头数一般弯头个≤32直角弯头个≤21弯曲半径主要与所穿电缆弯曲半径匹配与所穿电缆弯曲半径匹配电缆管弯扁度≤1／10电缆管外径1／10电缆管外径电缆管检查电缆管内径按设计规定，且≥1.5倍电缆外径符合设计规定管内畅通检查主要光滑，无积水、杂物光滑，无积水、杂物敷管路径按设计规定符合设计规定明敷单管敷设横平竖直横平竖直排管敷设管口高度一致一致弯曲弧度一致引至设备的管口位置便于电缆与设备连接，并不妨碍设备拆装和进出便于电缆与设备连接，并不妨碍设备拆装和进出与热力管道、热力设备之间净距平行敷设主要m大于等于1，不宜敷设于热力管道上部交叉敷设m≥0.5与保温层之间净距平行敷设主要m≥0.5交叉敷设m≥0.2直埋直埋管距地面深度（混凝土内除外）mm≥700伸出建筑物散水坡的长度mm≥250逆变升压室电缆管配置及敷设分项工程质量检验评定表工程编号：02-01-1.2表号：DL/T5161.5表1.0.2续工序检验项目性质单位质量标准质量检验结果单项评定敷管直埋伸出道路路基长度m≥23伸出地面的排管外观检查排列整齐，高度一致排列整齐，高度一致引入建筑物和建筑物内的埋置深度（混凝土内除外）mm300～500400电缆管...
